ENGWE LE20 സ്റ്റെപ്പ്-ത്രൂ ഇലക്ട്രിക് കാർഗോ ബൈക്ക് യൂസർ മാനുവൽ

ആമുഖം

Welcome to the user manual for your new ENGWE LE20 Step-Thru Electric Cargo Bike. This manual provides essential information for the safe assembly, operation, maintenance, and troubleshooting of your electric bicycle. Please read this manual thoroughly before your first ride and keep it for future reference.

The ENGWE LE20 is designed for versatility, offering a robust solution for family outings, commuting, cargo transport, and outdoor adventures. It features a powerful 1300W peak motor, a torque sensor for smooth assistance, hydraulic disc brakes, and durable 20" x 3.0" fat tires.

Image: The ENGWE LE20 Step-Thru Electric Cargo Bike, showcasing its grey frame, front basket, and rear cargo area with a bag.

സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ

Your safety is paramount. Always adhere to local traffic laws and regulations. Wear a helmet and appropriate safety gear when riding. Perform pre-ride checks as outlined in this manual.

• എപ്പോഴും സാക്ഷ്യപ്പെടുത്തിയ ഹെൽമെറ്റ് ധരിക്കുക.
• Ensure tires are properly inflated before each ride.
• Check brake functionality before each use.
• നിങ്ങളുടെ ചുറ്റുപാടുകളെക്കുറിച്ച് ബോധവാന്മാരായിരിക്കുകയും പ്രതിരോധാത്മകമായി വാഹനമോടിക്കുകയും ചെയ്യുക.
• ശുപാർശ ചെയ്യുന്ന പരമാവധി ഭാരം 440 പൗണ്ട് കവിയരുത്.
• Familiarize yourself with the electric assist levels and braking system.

സജ്ജീകരണവും അസംബ്ലിയും

The ENGWE LE20 requires some assembly upon arrival. Please follow these instructions carefully. An assembly tool kit is included.

ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ:

• 1 x LE20 Cargo E-bike
• 1 or 2 x 48V Lithium-Ion Battery (depending on model)
• 1 x ബാറ്ററി ചാർജർ
• 1 x Assembly Tool kit
• 2 x പെഡലുകൾ

പ്രാരംഭ അസംബ്ലി ഘട്ടങ്ങൾ:

1. അൺപാക്ക് ചെയ്യുന്നു: പാക്കേജിംഗിൽ നിന്ന് എല്ലാ ഘടകങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഭാവിയിലെ ഗതാഗതത്തിനോ റിട്ടേണുകൾക്കോ ​​വേണ്ടി പാക്കേജിംഗ് സൂക്ഷിക്കുക.
2. ഹാൻഡിൽബാർ ഇൻസ്റ്റലേഷൻ: എല്ലാ ബോൾട്ടുകളും സുരക്ഷിതമായി മുറുക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കാൻ, ഹാൻഡിൽബാറുകൾ തണ്ടിൽ ഘടിപ്പിക്കുക.
3. ഫ്രണ്ട് വീൽ ഇൻസ്റ്റാളേഷൻ: Install the front wheel, making sure the quick-release skewer or axle nuts are properly secured. Verify the brake rotor is correctly aligned within the caliper.
4. പെഡൽ അറ്റാച്ച്മെന്റ്: ഇടത് (L), വലത് (R) പെഡലുകൾ തിരിച്ചറിയുക. ക്രാങ്ക് കൈകളിലേക്ക് പെഡലുകൾ ഇഴയ്ക്കുക. ഇടത് പെഡൽ എതിർ ഘടികാരദിശയിലും വലത് പെഡൽ ഘടികാരദിശയിലും വളയുക. ഒരു റെഞ്ച് ഉപയോഗിച്ച് ദൃഢമായി മുറുക്കുക.
5. Seatpost Adjustment: Insert the seatpost into the frame and adjust the saddle height for comfortable riding. Secure the quick-release lever.
6. Battery Installation & Initial Charge: Install the battery into its designated compartment. Before first use, fully charge the battery using the provided charger. Connect the charger to the battery and then to a power outlet. The indicator light on the charger will change when fully charged.
7. പ്രീ-റൈഡ് പരിശോധന: Before your first ride, double-check all bolts, nuts, and quick releases for tightness. Ensure brakes are functional and tires are inflated to the recommended pressure.

Image: A rider on the ENGWE LE20 electric cargo bike, demonstrating its capacity to carry items in both the front basket and rear cargo area.

Operating Your ENGWE LE20

പവർ ഓൺ/ഓഫ്, ഡിസ്പ്ലേ

To power on your e-bike, press and hold the power button on the color LCD display. The display will show your speed, battery level, assist level, and other ride data. To power off, press and hold the power button again.

പെഡൽ അസിസ്റ്റ് സിസ്റ്റം (PAS)

The LE20 features a torque sensor for seamless and natural pedal assistance. As you pedal, the motor provides power based on your pedaling effort. You can adjust the assist level using the controls on the handlebar to increase or decrease motor assistance. The maximum speed with pedal assist is 28 MPH.

Image: An illustration detailing the 1300W peak hub motor and torque sensor, highlighting their role in providing effortless power and smooth assistance.

Gears and Shifting

Your e-bike is equipped with a 7-speed gear system. Use the trigger shifter on the handlebar to change gears, allowing you to adapt to various terrains and riding conditions. Shift to lower gears for climbing hills and higher gears for flat terrain or descents.

ബ്രേക്കിംഗ് സിസ്റ്റം

The ENGWE LE20 features 180mm hydraulic disc brakes for enhanced control and reliable stopping power. Apply both front and rear brakes simultaneously for effective and safe deceleration. Avoid sudden, hard braking, especially at high speeds.

ചിത്രം: വിശദമായ ഒരു ചിത്രം view of the 180mm hydraulic disc brakes, emphasizing their robust design for strong and controlled braking.

Lighting and Signals

For safety and visibility, the bike includes headlights, taillights, and turn signal lights. Operate these lights as needed, especially during low-light conditions or when indicating turns.

Image: The integrated headlight and rear light with turn signals, designed to ensure high visibility for the rider.

Cargo Capacity and Passenger Seating

The LE20 boasts a maximum cargo capacity of 440 lbs. The rear rack is designed to comfortably accommodate up to two small children or significant cargo. Ensure all cargo is securely fastened and balanced before riding.

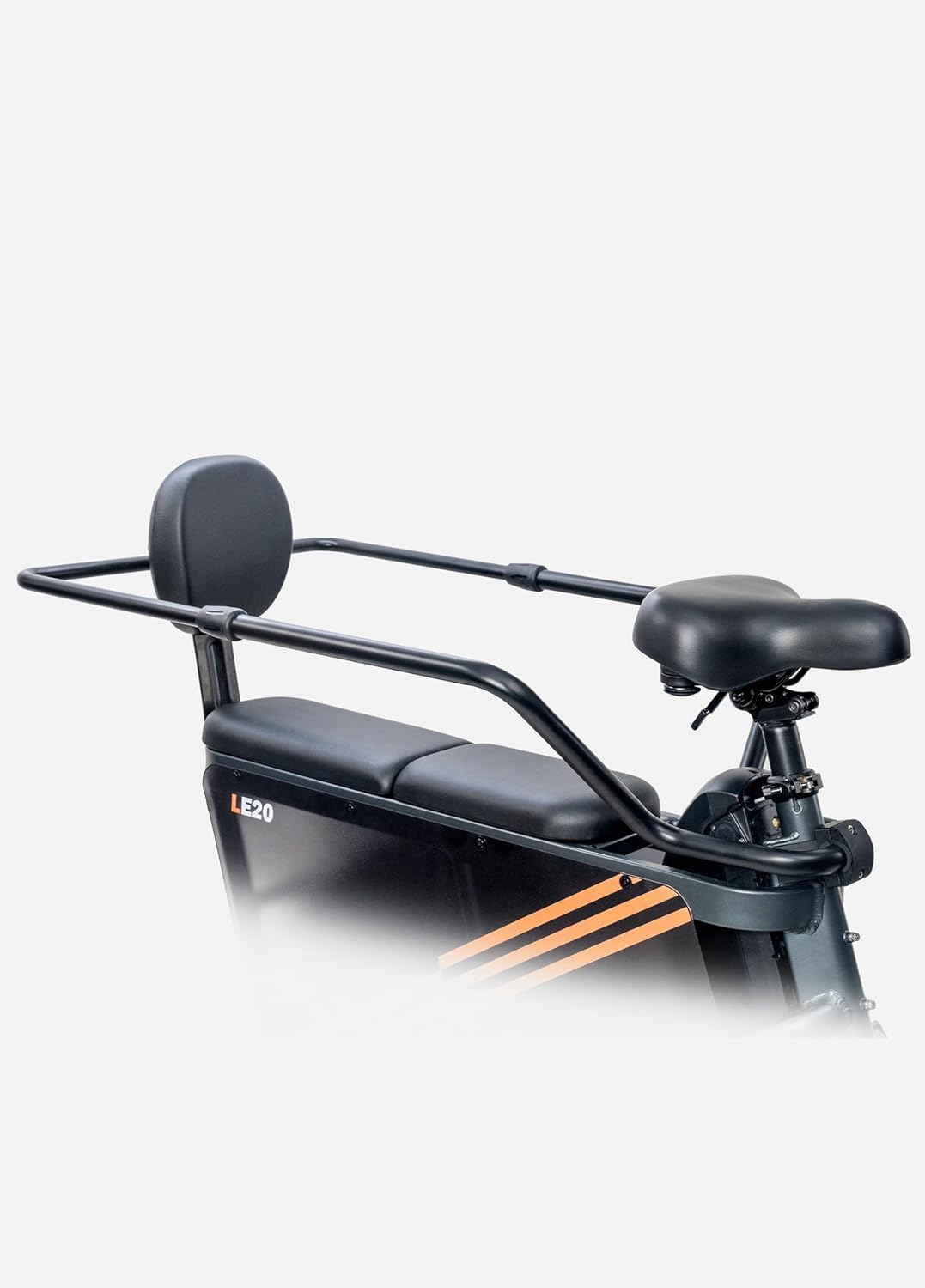

Image: A close-up of the rear cargo area of the ENGWE LE20, showing the integrated passenger seat and sturdy frame.

Image: The rear cargo area of the ENGWE LE20 with a specialized cargo bag fitted, demonstrating its utility for carrying goods.

മെയിൻ്റനൻസ്

Regular maintenance ensures the longevity and safe operation of your ENGWE LE20. Perform these checks periodically:

• ടയറുകൾ: Check tire pressure before each ride. The 20" x 3.0" fat tires are puncture-resistant but should still be inspected for wear and damage.
• ബ്രേക്കുകൾ: Regularly inspect brake pads for wear and ensure hydraulic disc brakes are responsive. While hydraulic brakes require less frequent adjustment, check fluid levels and hose integrity annually or if performance degrades.
• ചെയിൻ: സുഗമമായ ഷിഫ്റ്റിംഗ് ഉറപ്പാക്കാനും അകാല തേയ്മാനം തടയാനും ചെയിൻ വൃത്തിയുള്ളതും ലൂബ്രിക്കേറ്റ് ചെയ്തതുമായി സൂക്ഷിക്കുക.
• ബാറ്ററി കെയർ:
  • ഓരോ യാത്രയ്ക്കു ശേഷവും ബാറ്ററി പൂർണ്ണമായും ചാർജ് ചെയ്യുക, അല്ലെങ്കിൽ ഉപയോഗത്തിലില്ലെങ്കിൽ മാസത്തിലൊരിക്കലെങ്കിലും.
  • ബാറ്ററി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശവും ഉയർന്ന താപനിലയും ഏൽക്കാത്ത സ്ഥലത്ത് സൂക്ഷിക്കുക.
  • ബാറ്ററിയുടെ ആയുസ്സ് വർദ്ധിപ്പിക്കുന്നതിന് ബാറ്ററി പൂർണ്ണമായും കളയുന്നത് ഒഴിവാക്കുക.
• ഫാസ്റ്റനറുകൾ: എല്ലാ ബോൾട്ടുകളും, നട്ടുകളും, ക്വിക്ക് റിലീസുകളും ഇറുകിയതാണോ എന്ന് ഇടയ്ക്കിടെ പരിശോധിക്കുക.
• ഫ്രെയിം: Inspect the 6061 aluminum alloy frame for any signs of damage or cracks.
• സസ്പെൻഷൻ: The front suspension fork should be kept clean. Consult a professional for internal maintenance if needed.

ട്രബിൾഷൂട്ടിംഗ്

This section addresses common issues you might encounter with your ENGWE LE20 electric cargo bike.

സ്പെസിഫിക്കേഷനുകൾ
