Restmo O-HT-2

RESTMO സ്പ്രിംഗ്ളർ ടൈമർ ഉപയോക്തൃ മാനുവൽ

Model: O-HT-2 | Brand: Restmo

ആമുഖം

This manual provides comprehensive instructions for the installation, operation, maintenance, and troubleshooting of your RESTMO Sprinkler Timer. Please read this manual carefully before use to ensure proper function and longevity of your device.

RESTMO 2-Zone Sprinkler Timer with brass inlet and outlet, front view showing the LCD screen and control dial.

ചിത്രം: മുൻഭാഗം view of the RESTMO 2-Zone Sprinkler Timer, displaying its large LCD screen, control dial, and brass connections.

ഉൽപ്പന്നം കഴിഞ്ഞുview

പ്രധാന സവിശേഷതകൾ

  • Reliable & Leak-Proof Design: Features pure brass inlet and outlet metal threads for enhanced durability and high working pressure (max. 120psi) to prevent water leakage. Weatherproof construction with UV-resistant material.
  • Dual Independent Zones: Two independent outlets, each capable of setting up to 3 separate watering programs.
  • ഒന്നിലധികം പ്രോഗ്രാമിംഗ് ഓപ്ഷനുകൾ: Each zone supports 3 distinct programs (P1, P2, P3) for a total of 6 customizable schedules.
  • Flexible Watering Schedules: Watering frequency from 1-23 hours or 1-30 days. Watering duration from 1 minute to 299 minutes.
  • ഉപയോക്തൃ-സൗഹൃദ ഇൻ്റർഫേസ്: Large 3.2-inch LCD display for easy readability. Oversized dial for setting clock, start time, duration, and frequency.
  • Manual & Rain Delay Functions: Manual watering without interrupting preset programs. Long press delay button to pause programs for 0, 24, 48, or 72 hours during rainy conditions.

ഘടകങ്ങൾ

Diagram of RESTMO Sprinkler Timer components and dimensions.

Image: Detailed diagram illustrating the components of the RESTMO Sprinkler Timer, including the LCD screen, control dial, buttons, and brass inlet/outlet dimensions.

  • പിച്ചള ഇൻലെറ്റ്: Connects to faucet (3/4" NH thread).
  • Brass Outlets (x2): Connects to hoses (3/4" NH thread).
  • LCD സ്ക്രീൻ: Displays time, program settings, and zone status.
  • നിയന്ത്രണ ഡയൽ: Used to navigate through settings (SET CLOCK, START TIME, HOW LONG, HOW OFTEN, ON/OFF).
  • ശരി ബട്ടൺ: തിരഞ്ഞെടുക്കലുകൾ സ്ഥിരീകരിക്കുന്നു.
  • +/- ബട്ടണുകൾ: Adjust values and activate Delay function.
  • ZN/P Button: Switches between zones (Left/Right) and selects programs (P1/P2/P3).
  • മാനുവൽ ബട്ടൺ: Activates manual watering.
  • ബാറ്ററി കമ്പാർട്ട്മെൻ്റ്: Located on the back, requires 2 AA alkaline batteries.

സജ്ജമാക്കുക

1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

  1. ടൈമറിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കണ്ടെത്തുക.
  2. ബാറ്ററി കവർ ഓഫ് ചെയ്യുക.
  3. Insert two (2) new AA alkaline batteries (not included), ensuring correct polarity (+/-).
  4. ബാറ്ററി കവർ സുരക്ഷിതമായി മാറ്റിസ്ഥാപിക്കുക.
Image showing the battery compartment of the RESTMO Sprinkler Timer with two AA batteries inserted.

ചിത്രം: View of the open battery compartment, showing the correct placement of two AA batteries.

2. Connecting the Timer

  1. ടാപ്പ് ഓഫാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  2. Thread the brass inlet of the timer onto your outdoor faucet. Hand-tighten until secure. The 360° swivel brass inlet allows for easy positioning.
  3. Connect your garden hoses or drip irrigation lines to the brass outlets at the bottom of the timer. Ensure a tight, leak-proof connection.
  4. Turn on the faucet fully. The timer is designed to withstand high pressure, but ensure there are no leaks at the connections.
RESTMO Sprinkler Timer connected to a faucet, highlighting the brass inlet and outlet connections.

Image: The sprinkler timer connected to a faucet, with close-ups of the pure brass inlet thread and pure brass outlet, emphasizing durability and leak-proof design.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

1. ക്ലോക്ക് സജ്ജമാക്കുന്നു

  1. Rotate the control dial to ക്ലോക്ക് സജ്ജമാക്കുക.
  2. The hour digits will flash. Use the +/- മണിക്കൂർ ക്രമീകരിക്കാനുള്ള ബട്ടണുകൾ.
  3. അമർത്തുക OK to confirm the hour. The minute digits will flash.
  4. ഉപയോഗിക്കുക +/- മിനിറ്റ് ക്രമീകരിക്കാൻ ബട്ടണുകൾ.
  5. അമർത്തുക OK to confirm the minutes. The day of the week will flash.
  6. ഉപയോഗിക്കുക +/- buttons to select the current day (e.g., MO for Monday).
  7. അമർത്തുക OK to save the clock settings.

2. Programming Watering Schedules (P1, P2, P3)

Each zone (Left and Right) can have up to three independent programs (P1, P2, P3). You can switch between zones using the ZN/P ബട്ടൺ.

Close-up of the RESTMO Sprinkler Timer's LCD screen showing program settings.

ചിത്രം: ഒരു ക്ലോസ്-അപ്പ് view of the LCD screen, illustrating the display of program settings (P1, P2, P3) and current time.

  1. സോൺ തിരഞ്ഞെടുക്കുക: ഷോർട്ട് അമർത്തുക ZN/P button to switch between ZONE L (Left) and ZONE R (Right).
  2. പ്രോഗ്രാം തിരഞ്ഞെടുക്കുക: ദീർഘനേരം അമർത്തുക ZN/P button to cycle through P1, P2, P3. Select the program you wish to set.
  3. ആരംഭ സമയം സജ്ജമാക്കുക:
    • ഇതിലേക്ക് ഡയൽ തിരിക്കുക സമയം ആരംഭിക്കുക.
    • ഉപയോഗിക്കുക +/- to set the desired start hour and minute.
    • അമർത്തുക OK സ്ഥിരീകരിക്കാൻ.
  4. എത്ര ദൈർഘ്യം (ദൈർഘ്യം) സജ്ജമാക്കുക:
    • ഇതിലേക്ക് ഡയൽ തിരിക്കുക എത്രകാലം.
    • ഉപയോഗിക്കുക +/- to set the watering duration from 1 minute to 299 minutes.
    • അമർത്തുക OK സ്ഥിരീകരിക്കാൻ.
  5. എത്ര തവണ (ആവൃത്തി) സജ്ജമാക്കുക:
    • ഇതിലേക്ക് ഡയൽ തിരിക്കുക എത്ര ഇട്ടവിട്ട്.
    • ഉപയോഗിക്കുക +/- to set the watering frequency:
      • ഓരോ 1-23 മണിക്കൂറിലും.
      • Every 1-30 days.
      • Specific days of the week (e.g., MO, TU, WE...).
    • അമർത്തുക OK സ്ഥിരീകരിക്കാൻ.
  6. പ്രോഗ്രാം സജീവമാക്കുക: ഇതിലേക്ക് ഡയൽ തിരിക്കുക ON. The timer will now run according to your programmed schedules. To turn off all programs, rotate the dial to ഓഫ്.
Image showing the three separate watering programs (P1, P2, P3) setup on the RESTMO Sprinkler Timer.

Image: Visual representation of setting up three distinct watering programs (P1, P2, P3) with different start times, durations, and frequencies.

3. മാനുവൽ നനവ്

The manual watering function allows for immediate watering without affecting your preset programs.

  1. Ensure the dial is set to ON.
  2. ദീർഘനേരം അമർത്തുക മാനുവൽ button. The display will show a flashing duration.
  3. ഉപയോഗിക്കുക +/- buttons to set the desired manual watering duration (1 to 299 minutes).
  4. അമർത്തുക OK മാനുവൽ നനവ് ആരംഭിക്കാൻ.
  5. To stop manual watering, long press the മാനുവൽ button again, or rotate the dial to ഓഫ് പിന്നെ തിരികെ ON.
Image demonstrating manual watering and rain delay functions on the RESTMO Sprinkler Timer.

Image: Instructions for activating manual watering by long-pressing the MANUAL button, and for activating rain delay by long-pressing the DELAY button.

4. മഴ വൈകൽ പ്രവർത്തനം

The rain delay function temporarily pauses your watering programs to conserve water during rainy periods.

  1. Ensure the dial is set to ON.
  2. ദീർഘനേരം അമർത്തുക കാലതാമസം button. The display will show "0h".
  3. ഉപയോഗിക്കുക +/- buttons to select the desired delay duration: 24 hours, 48 hours, or 72 hours.
  4. അമർത്തുക OK to activate the rain delay. The timer will resume its programmed schedule after the selected delay period.
  5. To cancel the rain delay, long press the കാലതാമസം button again until "0h" is displayed, then press OK.
Image illustrating the rain delay function of the RESTMO Sprinkler Timer with options for 0, 24, 48, and 72 hours.

Image: The timer displaying the rain delay function, showing options to delay watering for 0, 24, 48, or 72 hours.

5. Zone Selection

The RESTMO Sprinkler Timer features two independent zones (Left and Right) that can be controlled separately.

  1. ഷോർട്ട് അമർത്തുക ZN/P button to toggle between ZONE L (Left) and ZONE R (Right).
  2. When setting programs, ensure you are in the correct zone (L or R) for which you intend to create or modify a schedule.

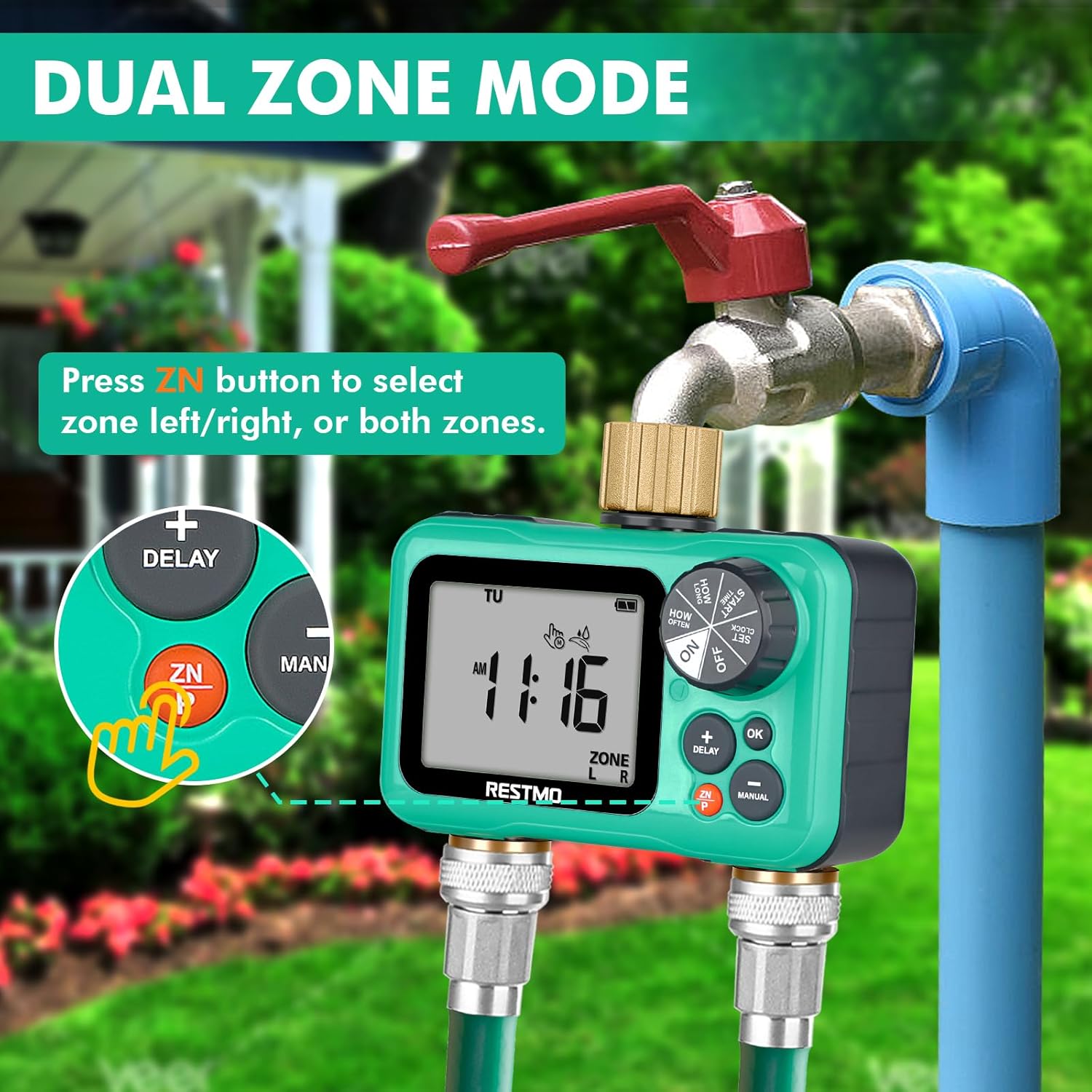

Image showing the dual zone mode of the RESTMO Sprinkler Timer, indicating how to select left or right zone.

Image: The timer displaying "ZONE L" and "ZONE R", with an arrow pointing to the ZN button, indicating how to switch between the left and right watering zones.

മെയിൻ്റനൻസ്

  • ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ: Replace batteries annually or when the low battery indicator appears on the LCD screen. Always use new AA alkaline batteries.
  • വൃത്തിയാക്കൽ: Clean the timer's exterior with a soft, damp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
  • ഫിൽട്ടർ സ്ക്രീൻ: Periodically check the filter screen inside the brass inlet for debris. If clogged, remove and rinse it under running water.
  • ശീതകാലം: Before freezing temperatures, disconnect the timer from the faucet and hoses. Remove batteries. Store the timer indoors in a dry, frost-free location. Failure to do so may result in damage not covered by warranty.
  • ചോർച്ച തടയൽ: Ensure all connections are hand-tightened. If leaks occur, check for worn washers and replace if necessary.

ട്രബിൾഷൂട്ടിംഗ്

പ്രശ്നംസാധ്യമായ കാരണംപരിഹാരം
Timer not turning on/LCD blank.ഡെഡ് അല്ലെങ്കിൽ തെറ്റായി ഇൻസ്റ്റാൾ ചെയ്ത ബാറ്ററികൾ.Replace batteries with new AA alkaline batteries. Ensure correct polarity.
വെള്ളം ഒഴുകുന്നില്ല.Faucet is off; timer is set to OFF; low water pressure; clogged filter; program not set correctly.Turn on faucet. Rotate dial to ON. Check water pressure (8-120 psi required). Clean inlet filter. Verify program settings.
Timer leaks at connections.Loose connections; worn washers; damaged threads.Tighten connections. Replace rubber washers if worn. Inspect threads for damage.
Programs not running at scheduled times.Timer set to OFF; incorrect clock setting; rain delay active; program deleted or incorrectly set.Ensure dial is ON. Reset clock. Check if rain delay is active. Re-program schedules.
LCD screen is faded or unreadable.Exposure to direct, intense sunlight/heat; low battery.Relocate timer to a shaded area if possible. Replace batteries. If problem persists, contact customer support.

സ്പെസിഫിക്കേഷനുകൾ

  • മോഡൽ: O-HT-2
  • Inlet/Outlet Thread: 3/4" NH (pure brass)
  • Independent Zones: 2
  • Independent Programs: Up to 3 per zone (P1, P2, P3)
  • പ്രവർത്തന സമ്മർദ്ദം: 8 - 120 പി‌എസ്‌ഐ (0.5 - 8 ബാർ)
  • പരമാവധി ഫ്ലോ റേറ്റ്: 10 ജിപിഎം (35 എൽപിഎം)
  • പ്രവർത്തന താപനില: 38 - 120°F (3 - 50°C)
  • നനയ്ക്കൽ ആവൃത്തി: 1-23 മണിക്കൂർ അല്ലെങ്കിൽ 1-30 ദിവസം
  • നനയ്ക്കൽ കാലയളവ്: 1 മിനിറ്റ് മുതൽ 299 മിനിറ്റ് വരെ
  • ഊർജ്ജ സ്രോതസ്സ്: 2 x AA ആൽക്കലൈൻ ബാറ്ററികൾ (ഉൾപ്പെടുത്തിയിട്ടില്ല)
  • സ്ക്രീൻ വലിപ്പം: 3.2 ഇഞ്ച്
  • അളവുകൾ: 3"D x 5"W x 3"H (ഏകദേശം)
  • ഭാരം: 1.06 പൗണ്ട് (0.48 കി.ഗ്രാം)
  • മെറ്റീരിയൽ: Brass, UV-resistant plastic

വാറൻ്റിയും പിന്തുണയും

Restmo is committed to providing reliable and intelligent watering solutions. For any questions, concerns, or technical assistance regarding your sprinkler timer, please contact Restmo Customer Service.

While specific warranty details are not provided in this manual, Restmo aims to ensure customer satisfaction. Please retain your proof of purchase for any warranty claims.

For further support, visit the official Restmo store or contact their customer service channels as provided with your product packaging or on their official webസൈറ്റ്.

Restmo brand logo.

Image: The official Restmo brand logo.
