GRABO High-Flow Cordless Vacuum Lifter User Manual

1. ആമുഖം

The GRABO High-Flow Cordless Vacuum Lifter is an advanced portable electric tool designed for efficiently handling challenging objects and porous materials. It utilizes improved vacuum technology to provide a secure grip on various surfaces, including dry cast pavers, concrete, tiles, and stone slabs. This manual provides essential information for the safe and effective operation, setup, and maintenance of your GRABO High-Flow lifter.

Image 1.1: The GRABO High-Flow Cordless Vacuum Lifter and its canvas carrying case.

2 സുരക്ഷാ വിവരങ്ങൾ

WARNING: Read all safety warnings and instructions before operating this tool. Failure to follow the warnings and instructions may result in electric shock, fire, and/or serious injury.

2.1 പൊതു സുരക്ഷ

• സുരക്ഷാ ഗ്ലാസുകളും കയ്യുറകളും പോലുള്ള ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ (പിപിഇ) എപ്പോഴും ധരിക്കുക.
• ജോലിസ്ഥലം തടസ്സങ്ങളില്ലാതെയും നല്ല വെളിച്ചമുള്ളതാണെന്നും ഉറപ്പാക്കുക.
• തീപിടിക്കുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ, പൊടി എന്നിവയുടെ സാന്നിധ്യം പോലെയുള്ള സ്ഫോടനാത്മക അന്തരീക്ഷത്തിൽ ഉപകരണം പ്രവർത്തിപ്പിക്കരുത്.
• ഉപകരണം പ്രവർത്തിപ്പിക്കുമ്പോൾ കുട്ടികളെയും കാഴ്ചക്കാരെയും അകറ്റി നിർത്തുക.
• അതിരുകടക്കരുത്. എല്ലായ്‌പ്പോഴും ശരിയായ നിലയും ബാലൻസും നിലനിർത്തുക.
• ഓരോ ഉപയോഗത്തിനും മുമ്പ് ഉപകരണത്തിനും അനുബന്ധ ഉപകരണങ്ങൾക്കും കേടുപാടുകൾ സംഭവിച്ചിട്ടുണ്ടോ എന്ന് പരിശോധിക്കുക. കേടുപാടുകൾ സംഭവിച്ചിട്ടുണ്ടെങ്കിൽ ഉപയോഗിക്കരുത്.

2.2 ബാറ്ററി സുരക്ഷ

• Use only GRABO-approved batteries and chargers.
• Do not expose batteries to water or extreme temperatures.
• ബാറ്ററി ടെർമിനലുകൾ ഷോർട്ട് സർക്യൂട്ട് ചെയ്യരുത്.
• നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് ബാറ്ററികൾ ചാർജ് ചെയ്യുക.
• പ്രാദേശിക നിയന്ത്രണങ്ങൾ അനുസരിച്ച് ബാറ്ററികൾ ശരിയായി വിനിയോഗിക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

The GRABO High-Flow Kit includes the following components:

• GRABO High-Flow Tool
• Suction Plate 300mm with SMART CUT Foam Seal
• Two (2) GRABO High-Flow 20V Batteries
• ബാറ്ററി ചാർജർ
• T-Bar Handle Attachment with Wired Remote Control ON/OFF Cable
• Spare SMART CUT Foam Seal 300mm
• അധിക ഫിൽട്ടർ
• ഓപ്പറേറ്ററുടെ മാനുവൽ (ഈ പ്രമാണം)
• HIGH FLOW Canvas Carrying Case

Note: A 400mm Suction Plate is available as an add-on and is not included in the standard kit.

ചിത്രം 3.1: കഴിഞ്ഞുview of the GRABO High-Flow kit components, including the tool, T-bar handle, suction plate, batteries, and charger.

4. സജ്ജീകരണം

4.1 ബാറ്ററി ചാർജ് ചെയ്യുകയും ഇൻസ്റ്റാൾ ചെയ്യുകയും ചെയ്യുന്നു

1. ഒരു പവർ let ട്ട്‌ലെറ്റിലേക്ക് ബാറ്ററി ചാർജർ ബന്ധിപ്പിക്കുക.
2. Insert a GRABO High-Flow 20V battery into the charger. The indicator light on the charger will show the charging status.
3. പൂർണ്ണമായി ചാർജ് ചെയ്തുകഴിഞ്ഞാൽ, ചാർജറിൽ നിന്ന് ബാറ്ററി നീക്കം ചെയ്യുക.
4. Align the charged battery with the battery slot on the GRABO High-Flow tool and slide it in until it clicks securely into place.

4.2 Attaching the Suction Plate

1. ഉപകരണം ഓഫാണെന്ന് ഉറപ്പാക്കുക.
2. Align the Suction Plate (300mm or optional 400mm) with the base of the GRABO High-Flow tool.
3. Secure the suction plate using the designated clips or fasteners on the tool. Ensure it is firmly attached to prevent air leaks.

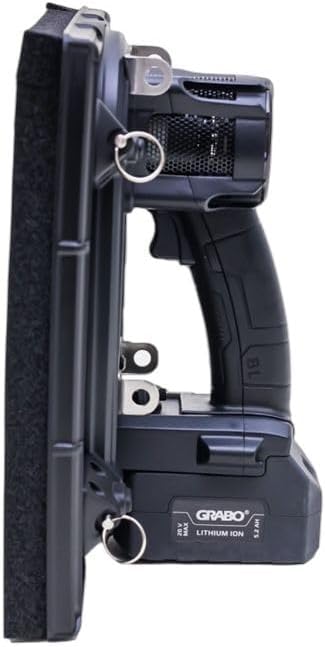

ചിത്രം 4.1: വശം view illustrating the attachment of the suction plate to the main tool body.

4.3 Attaching the T-Bar Handle

For enhanced ergonomics and control, especially with larger materials, attach the T-Bar handle:

1. Locate the attachment points on the GRABO High-Flow tool.
2. Connect the T-Bar handle to these points, ensuring it is securely fastened.
3. Connect the wired remote control ON/OFF cable from the T-Bar handle to the corresponding port on the main tool.

Image 4.2: The T-Bar handle, designed for improved grip and control.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 പവർ ഓണും ഓഫും

• To power on the tool, press the ON/OFF button located on the pistol grip or the remote control on the T-Bar handle.
• To power off, press the ON/OFF button again.

5.2 Understanding the LED Pressure Display

The GRABO High-Flow features a large LED digital display that shows real-time PSI or BAR pressure. This display allows users to monitor the vacuum pressure being created, ensuring a secure grip on the material.

Image 5.1: Close-up of the LED display indicating vacuum pressure and battery status.

5.3 Lifting Materials

1. Ensure the SMART CUT foam seal is clean and free of debris.
2. Place the GRABO High-Flow tool firmly onto the surface of the material to be lifted.
3. Press the ON/OFF button to activate the vacuum. The tool will begin to create suction.
4. Monitor the LED display to confirm sufficient pressure has been achieved for a secure lift.
5. Carefully lift and move the material using the pistol grip or T-Bar handle.
6. To release the material, press the ON/OFF button to deactivate the vacuum.

Image 5.2: Demonstrating the GRABO High-Flow in use, lifting a dry cast paver.

5.4 Lifting Capacity

The lifting capacity of the GRABO High-Flow depends on the suction plate used:

• കൂടെ 400mm Suction Plate (optional add-on): Up to 242 lbs (110 kg)
• കൂടെ 300mm Suction Plate (included): Up to 150 lbs (68 kg)

Always ensure the chosen suction plate is appropriate for the weight and porosity of the material being lifted.

6. പരിപാലനം

6.1 Cleaning the SMART CUT Foam Seal

Regularly inspect the foam seal for wear, tears, or debris. A damaged or dirty seal can compromise suction performance.

1. Power off the tool and remove the battery.
2. Carefully detach the suction plate.
3. Clean the foam seal with a damp തുണി. കഠിനമായ രാസവസ്തുക്കൾ ഒഴിവാക്കുക.
4. Allow the seal to dry completely before reattaching or storing.
5. Replace the foam seal if it shows signs of significant wear or damage (a spare seal is included).

6.2 ഫിൽറ്റർ മാറ്റിസ്ഥാപിക്കൽ

The GRABO High-Flow includes an extra filter. Replace the filter periodically or if you notice a decrease in vacuum performance.

1. Power off the tool and remove the battery.
2. Locate the filter compartment (refer to diagrams in the physical manual if available).
3. Remove the old filter and insert the new one, ensuring it is seated correctly.
4. ഫിൽട്ടർ കമ്പാർട്ട്മെൻ്റ് സുരക്ഷിതമായി അടയ്ക്കുക.

6.3 ബാറ്ററി പരിചരണവും സംഭരണവും

• നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്ന് അകലെ തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ബാറ്ററികൾ സൂക്ഷിക്കുക.
• Do not store fully discharged batteries for extended periods. Charge them periodically.
• If the tool will not be used for a long time, remove the battery.

7. പ്രശ്‌നപരിഹാരം

This section addresses common issues you might encounter with your GRABO High-Flow tool.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

9.1 വാറൻ്റി വിവരങ്ങൾ

Warranty terms and conditions for the GRABO High-Flow Cordless Vacuum Lifter are typically provided with your purchase documentation. Please refer to the warranty card or contact GRABO customer service for detailed information regarding warranty coverage, duration, and claims procedures.

9.2 ഉപഭോക്തൃ പിന്തുണ

For technical assistance, spare parts, or any questions not covered in this manual, please contact GRABO customer support. Contact information can usually be found on the GRABO webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ ഉൽപ്പന്ന പാക്കേജിംഗിൽ.

When contacting support, please have your product model number (GHF-V1-005530) and purchase date ready.
