1. ആമുഖം
This manual provides essential information for the installation, operation, and maintenance of your MTX TH2500.1 Thunder Series Mono Block Class-D Amplifier. Designed for high-power audio systems, this amplifier delivers a robust 2500 watts RMS at 1Ω, ensuring powerful and clear bass reproduction. Please read this manual thoroughly before installation and use to ensure optimal performance and safety.
1.1. ബോക്സിൽ എന്താണുള്ളത്?
- MTX TH2500.1 Ampജീവപര്യന്തം
- Wired Remote Bass Control (for mono block and 5-channel models)
- Allen Head Wrench (for cover removal)
- Amplifier Dyno Certificate
- ഇൻസ്ട്രക്ഷൻ മാനുവൽ
The included Dyno Certificate verifies the actual power output of your specific amplifier, ensuring you receive the performance you expect from MTX.
2 പ്രധാന സവിശേഷതകൾ
- Unrivaled Power and Performance: Delivers 2500 watts RMS at 1Ω, providing deep, clean bass. Advanced Class D technology ensures efficient power usage and distortion-free performance.
- Compact Design for Versatile Installation: Sleek and compact design allows for seamless integration into various vehicle spaces without sacrificing power or sound quality.
- Advanced Control and Tuning Features: Includes an external wired bass control remote for easy bass adjustments. A clip detection light assists in accurate tuning, and a hidden control panel maintains a clean aesthetic.
- Built-in Cooling Fan for Continuous Operation: Prevents overheating during extended use, ensuring reliable performance for demanding audio enthusiasts.
- Durable and Protected: Engineered with surface mount technology and direct-insert terminals for vibration-resistant durability. LED power and protection indicators alert you to thermal, short, or voltagഇ പ്രശ്നങ്ങൾ.
3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
നിങ്ങളുടെ ഉപകരണത്തിന്റെ പ്രകടനത്തിനും ദീർഘായുസ്സിനും ശരിയായ ഇൻസ്റ്റാളേഷൻ നിർണായകമാണ്. ampലിഫയർ. യോഗ്യതയുള്ള ഒരു പ്രൊഫഷണലാണ് ഇൻസ്റ്റാളേഷൻ നടത്താൻ ശുപാർശ ചെയ്യുന്നത്.
3.1. Ampലൈഫയർ ഓവർview

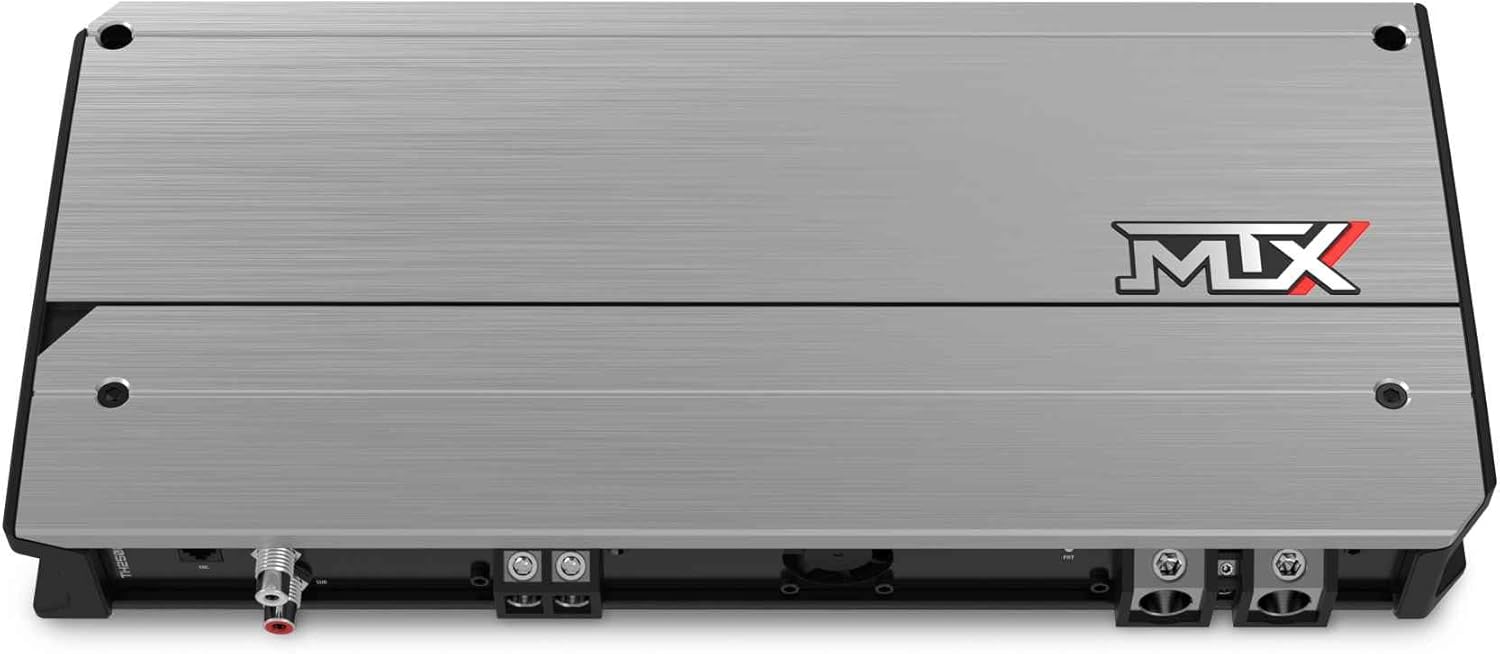

Figure 1: Top-down angled view of the MTX TH2500.1 amplifier, highlighting its sleek brushed aluminum design and the MTX logo.
ചിത്രം 2: മുകളിൽ view of the MTX TH2500.1 ampലിഫയർ, ഷോക്asing അതിന്റെ മിനിമലിസ്റ്റ് ഡിസൈൻ.
ചിത്രം 3: പിൻഭാഗം view of the MTX TH2500.1 amplifier, displaying the power, ground, remote, RCA input, and speaker output terminals.
3.2. പവർ കണക്ഷനുകൾ
- പവർ (+12V): Connect to the positive terminal of your vehicle's battery using appropriate gauge wiring and an inline fuse.
- ഗ്രൗണ്ട് (GND): Connect to a clean, unpainted metal surface on the vehicle chassis. Ensure a solid connection for optimal performance and safety.
- റിമോട്ട് (REM): Connect to the remote turn-on lead from your head unit. This signal turns the amplifier on and off with your audio system.
ചിത്രം 4: വിശദമായി view of the direct-insert power and speaker terminals, designed for secure and reliable connections.
3.3. Audio Input and Output
- RCA ഇൻപുട്ട്: നിങ്ങളുടെ ഹെഡ് യൂണിറ്റിന്റെ RCA ഔട്ട്പുട്ടുകൾ ഇതിലേക്ക് ബന്ധിപ്പിക്കുക ampലൈഫയറുടെ RCA ഇൻപുട്ടുകൾ.
- സ്പീക്കർ ഔട്ട്പുട്ട്: നിങ്ങളുടെ സബ് വൂഫർ(കൾ) ഇതിലേക്ക് ബന്ധിപ്പിക്കുക amplifier's speaker terminals. Ensure correct polarity and impedance matching. The TH2500.1 is 1Ω stable.
3.4. Control Panel Access
ദി amplifier's tuning controls are located under a removable display cover. Use the supplied Allen head wrench to remove the small Allen head screws and access the settings.
ചിത്രം 5: ദി amplifier with its protective cover removed, exposing the tuning controls for adjustment.
4. പ്രവർത്തിപ്പിക്കുന്നത് Ampജീവപര്യന്തം
4.1. Tuning Controls
Once the display cover is removed, you will find the following controls:
- LPF (ലോ പാസ് ഫിൽട്ടർ): Adjusts the upper frequency limit for the subwoofer. (Range: 50Hz - 250Hz)
- ബൂസ്റ്റ്: Adjusts the bass boost level. (Range: 0dB - 12dB)
- സബ്സോണിക് ഫിൽട്ടർ: Filters out ultra-low frequencies that are inaudible and can damage subwoofers. (Range: 10Hz - 55Hz)
- ഘട്ടം: Adjusts the phase of the subwoofer output (0° or 180°) to match other speakers.
- നേട്ടം: പൊരുത്തപ്പെടുന്നു amplifier's input sensitivity to the output of your head unit. Set carefully to avoid distortion.
- ക്ലിപ്പ് സൂചകം: An LED that illuminates when the amplifier is clipping (distorting). Adjust gain to prevent clipping.
4.2. Wired Remote Bass Control
The TH2500.1 includes a wired remote bass control. This allows you to adjust the bass level conveniently from your listening position without accessing the ampനേരിട്ട് ലൈഫയർ.
4.3. ഉൽപ്പന്നം കഴിഞ്ഞുview വീഡിയോ
വീഡിയോ 1: ഒരു ഔദ്യോഗിക ഉൽപ്പന്നം അവസാനിച്ചുview from Creative Audio, detailing the features and benefits of the MTX Thunder Series Amplifiers, including the TH2500.1. This video provides visual demonstrations of the amplifier's design and discusses its capabilities.
5. പരിപാലനം
- വൃത്തിയാക്കൽ: ഇടയ്ക്കിടെ വൃത്തിയാക്കുക amplifier's exterior with a soft, dry cloth. Avoid using harsh chemicals or abrasive cleaners.
- വെൻ്റിലേഷൻ: ഉറപ്പാക്കുക amplifier has adequate ventilation. Do not block the cooling fan or heat sinks.
- കണക്ഷനുകൾ: Regularly check all power, ground, remote, and speaker connections to ensure they are secure and free from corrosion.
6. പ്രശ്നപരിഹാരം
നിങ്ങളുടെ ഉപകരണത്തിൽ പ്രശ്നങ്ങൾ അനുഭവപ്പെടുകയാണെങ്കിൽ amplifier-നെ കുറിച്ച് അറിയണമെങ്കിൽ, താഴെ പറയുന്ന പൊതുവായ ട്രബിൾഷൂട്ടിംഗ് ഘട്ടങ്ങൾ കാണുക:
- ശക്തിയില്ല: Check the inline fuse on the power cable, ensure the ground connection is solid, and verify the remote turn-on signal is present.
- ശബ്ദമില്ല: Check all RCA and speaker connections. Ensure the head unit is sending an audio signal and the amplifier's gain is set correctly.
- വികലമായ ശബ്ദം: Reduce the gain setting on the amplifier. Check the clip indicator; if it's lit, the signal is distorting. Ensure speaker impedance matches the ampലൈഫയറുടെ കഴിവുകൾ.
- Amplifier Overheating: ചുറ്റും ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക amplifier. Check speaker impedance; running too low an impedance can cause overheating.
- Protection LED On: This indicates a fault (thermal, short, or over/under voltage). Disconnect power, check all connections, and allow the amplifier to cool down before reconnecting.
7 സ്പെസിഫിക്കേഷനുകൾ
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| വിവരണം | മോണോ ബ്ലോക്ക് Ampജീവപര്യന്തം |
| ടോപ്പോളജി | ക്ലാസ് ഡി |
| 4Ω RMS Power Output | 1000W x 1 Channel |
| 2Ω RMS Power Output | 1750W x 1 Channel |
| 1Ω RMS Power Output | 2500W x 1 Channel |
| THD | <0.1% |
| സിഗ്നൽ ടു നോയ്സ് റേഷ്യോ | > 100dB |
| ഫ്രീക്വൻസി പ്രതികരണം | 20Hz - 250Hz |
| ക്രോസ്ഓവർ | 50Hz - 250Hz |
| സബ്സോണിക് ഫിൽട്ടർ | 10Hz - 55Hz |
| പരമാവധി ഇൻപുട്ട് സിഗ്നൽ | 10V |
| നീളം | 14 ½ ”(367 മിമി) |
| വീതി | 7" (176 മിമി) |
| ആഴം | 2" (50 മിമി) |
| ഭാരം | 9.31 പൗണ്ട് (4.22 കി.ഗ്രാം) |
8. വാറൻ്റിയും പിന്തുണയും
The MTX TH2500.1 ampലൈഫയർ ഒരു കൂടെ വരുന്നു 2 വർഷത്തെ നിർമ്മാതാവിൻ്റെ വാറൻ്റി വാങ്ങിയ തീയതി മുതൽ. സാധാരണ ഉപയോഗത്തിലുള്ള മെറ്റീരിയലുകളിലെയും വർക്ക്മാൻഷിപ്പുകളിലെയും വൈകല്യങ്ങൾ ഈ വാറന്റി ഉൾക്കൊള്ളുന്നു.
MTX is committed to providing accurate power ratings, and each amplifier includes a Dyno Certificate to confirm its tested output. For technical support, warranty claims, or further assistance, please refer to the official MTX website or contact your authorized MTX dealer.
