VAKOLE EMT29 Electric Bicycle User Manual

1. ആമുഖം

Welcome to the VAKOLE EMT29 Electric Bicycle user manual. This guide provides essential information for the safe and efficient use of your new e-bike. Please read this manual thoroughly before your first ride and keep it for future reference. The VAKOLE EMT29 is designed for versatile riding, featuring a robust aluminum frame, powerful motor, and full suspension for a comfortable experience on various terrains.

Image 1.1: The VAKOLE EMT29 Electric Bicycle, showcasing its robust design and full suspension.

2. സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ

നിങ്ങളുടെ സുരക്ഷയാണ് പരമപ്രധാനം. ഇനിപ്പറയുന്ന മാർഗ്ഗനിർദ്ദേശങ്ങൾ എപ്പോഴും പാലിക്കുക:

• സുരക്ഷാ മാനദണ്ഡങ്ങൾ പാലിക്കുന്ന ഒരു ഹെൽമെറ്റ് എപ്പോഴും ധരിക്കുക.
• ഓരോ ഉപയോഗത്തിനും മുമ്പായി ഒരു പ്രീ-റൈഡ് പരിശോധന നടത്തുക, ബ്രേക്കുകൾ, ടയറുകൾ, ബാറ്ററി ലെവൽ എന്നിവ പരിശോധിക്കുക.
• എല്ലാ പ്രാദേശിക ട്രാഫിക് നിയമങ്ങളും ചട്ടങ്ങളും പാലിക്കുക.
• മദ്യത്തിന്റെയും മയക്കുമരുന്നിന്റെയും ലഹരിയിൽ വാഹനമോടിക്കരുത്.
• നിങ്ങളുടെ ചുറ്റുപാടുകളെയും മറ്റ് റോഡ് ഉപയോക്താക്കളെയും കുറിച്ച് ബോധവാനായിരിക്കുക.
• പ്രതികൂല കാലാവസ്ഥയിലോ വഴുക്കലുള്ള പ്രതലങ്ങളിലോ വാഹനമോടിക്കുന്നത് ഒഴിവാക്കുക.

3. ഉൽപ്പന്ന ഘടകങ്ങൾ

The VAKOLE EMT29 Electric Bicycle comes with the following main components:

• അലുമിനിയം ഫ്രെയിം: Lightweight yet durable, designed for mountain biking.
• 48V 15Ah (720Wh) Lithium-ion Battery: Semi-integrated for easy removal and charging, providing a range of 60-80 km.
• 250W Rear Hub Motor: Provides powerful assistance for various terrains.
• Torque Sensor: Ensures smooth and responsive power delivery based on pedaling effort.
• Hydraulic Disc Brakes: വിശ്വസനീയമായ സ്റ്റോപ്പിംഗ് പവറിനായി മുന്നിലും പിന്നിലും ഡിസ്ക് ബ്രേക്കുകൾ.
• 8-Speed Derailleur System: For precise and quick gear changes.
• 29 x 2.4" Tires: All-terrain tires suitable for various surfaces.
• പൂർണ്ണ സസ്പെൻഷൻ: Front fork and rear shock absorber for enhanced comfort and control.
• LCD ഡിസ്പ്ലേ: Shows speed, battery level, assist level, and other ride data.

Image 3.1: Close-up of the 250W rear hub motor and torque sensor, crucial for responsive power delivery.

Image 3.2: The semi-integrated 48V 15Ah (720Wh) LG battery, offering a long range and IP65 water resistance.

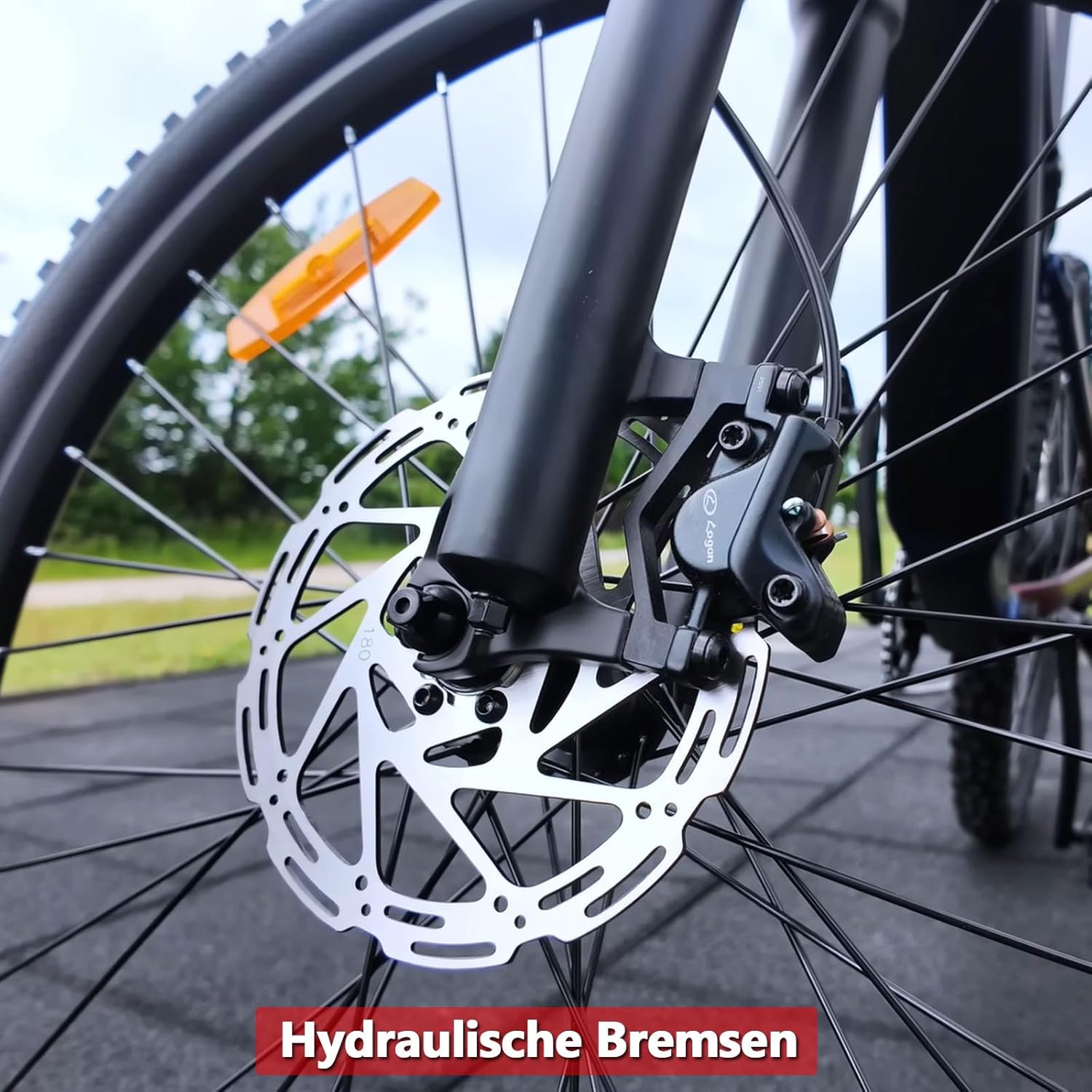

Image 3.3: Detail of the hydraulic disc brakes, providing strong and consistent stopping power.

Image 3.4: The LCD display and the 29 x 2.4 inch tires, designed for full suspension e-bikes.

Image 3.5: The 8-speed chain shifting system, allowing for versatile riding on different terrains.

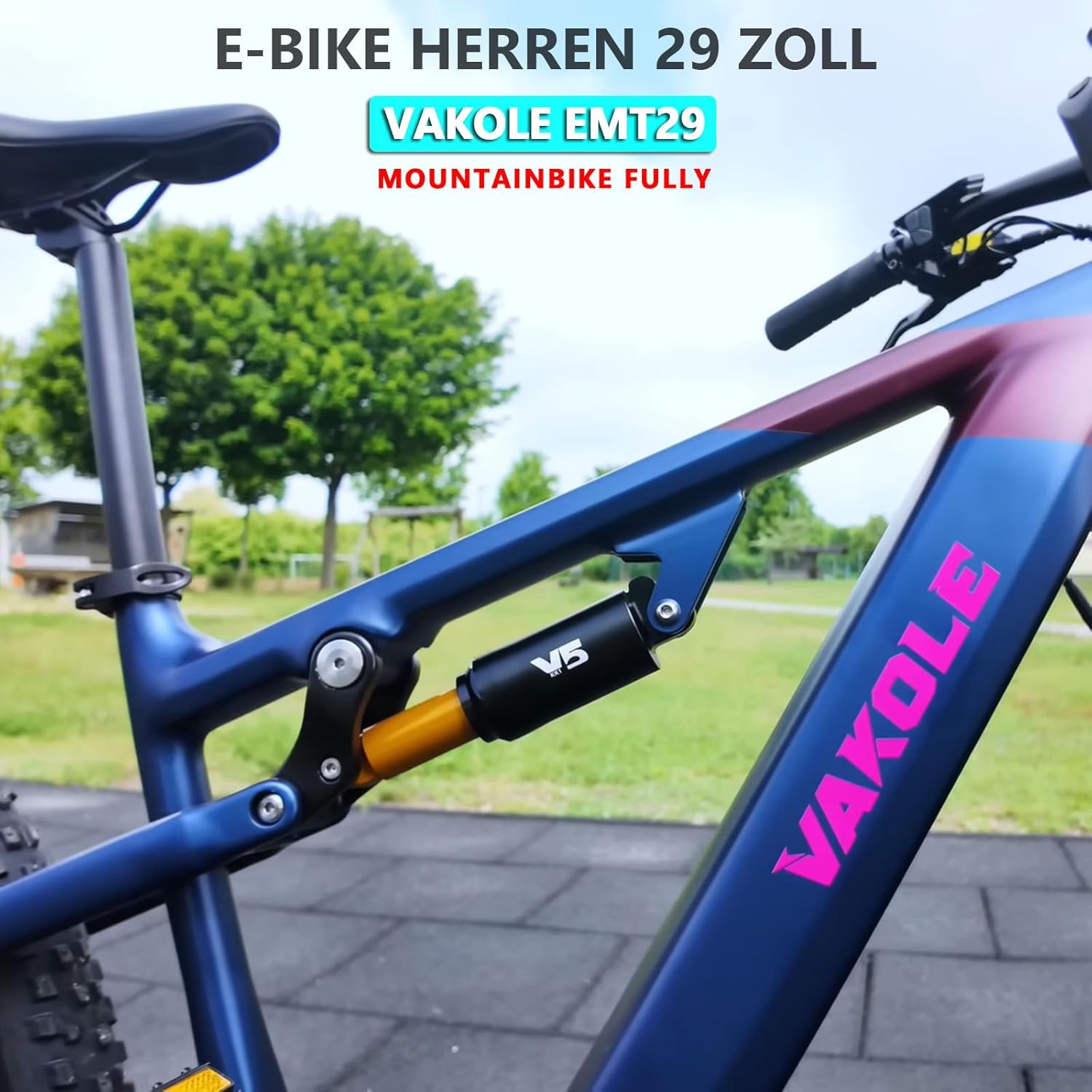

Image 3.6: The full suspension system of the VAKOLE EMT29, providing comfort and stability.

4. സജ്ജീകരണവും അസംബ്ലിയും

Your VAKOLE EMT29 Electric Bicycle comes partially assembled. Follow these steps for final assembly:

1. അൺപാക്ക് ചെയ്യുന്നു: Carefully remove all components from the packaging. Keep the packaging materials until you are sure the bike is fully functional.
2. ഹാൻഡിൽബാർ ഇൻസ്റ്റലേഷൻ: Attach the handlebar to the stem, ensuring all bolts are tightened securely.
3. ഫ്രണ്ട് വീൽ ഇൻസ്റ്റാളേഷൻ: Install the front wheel, ensuring the quick release or axle nuts are properly secured. Verify the disc brake rotor is correctly aligned with the caliper.
4. പെഡൽ ഇൻസ്റ്റാളേഷൻ: Identify the left (L) and right (R) pedals. Thread the pedals into the crank arms by hand first, then tighten with a wrench. Note that the left pedal has a reverse thread.
5. സീറ്റ് പോസ്റ്റും സാഡിൽ ക്രമീകരണവും: Insert the seat post into the frame and adjust the saddle height for comfortable pedaling. Ensure the quick release or bolt is securely fastened.
6. ബാറ്ററി ഇൻസ്റ്റാളേഷനും ചാർജിംഗും: Insert the battery into its compartment. Fully charge the battery before your first ride. Connect the charger to the battery port and then to a power outlet. The indicator light on the charger will show charging status.
7. യാത്രയ്ക്ക് മുമ്പുള്ള പരിശോധന: Before your first ride, double-check all bolts, nuts, and quick releases. Ensure tires are inflated to the recommended pressure. Test the brakes and gear shifting.

For detailed visual instructions, please refer to the assembly video or the separate assembly manual included in your package.

5. നിങ്ങളുടെ ഇ-ബൈക്ക് പ്രവർത്തിപ്പിക്കുക

Operating your VAKOLE EMT29 is intuitive. Here are the basic steps:

• പവർ ഓൺ/ഓഫ്: Press and hold the power button on the LCD display to turn the e-bike system on or off.
• പെഡൽ അസിസ്റ്റ് ലെവലുകൾ: Use the '+' and '-' buttons on the control panel to adjust the pedal assist level. Higher levels provide more motor assistance.
• ഗിയർ ഷിഫ്റ്റിംഗ്: Use the gear shifter on the handlebar to change gears according to terrain and desired speed. Shift gears smoothly to avoid strain on the drivetrain.
• ബ്രേക്കിംഗ്: Apply both front and rear hydraulic disc brakes simultaneously for effective and safe stopping. Practice braking in a safe area.
• വിവരങ്ങൾ പ്രദർശിപ്പിക്കുക: The LCD display shows current speed, battery charge, assist level, trip distance, and total mileage. Refer to the display manual for detailed functions.
• ബാറ്ററി മാനേജ്മെൻ്റ്: Monitor your battery level. It is recommended to charge the battery after each ride, especially if the level is low, to prolong its lifespan.

6. പരിപാലനവും പരിചരണവും

Regular maintenance ensures the longevity and optimal performance of your VAKOLE EMT29:

• വൃത്തിയാക്കൽ: പരസ്യത്തിലൂടെ നിങ്ങളുടെ ഇ-ബൈക്ക് പതിവായി വൃത്തിയാക്കുക.amp തുണിയും വീര്യം കുറഞ്ഞ സോപ്പും ഉപയോഗിക്കുക. ഉയർന്ന മർദ്ദത്തിൽ ഇലക്ട്രിക്കൽ ഘടകങ്ങളിൽ നേരിട്ട് കഴുകുന്നത് ഒഴിവാക്കുക.
• ലൂബ്രിക്കേഷൻ: Lubricate the chain regularly, especially after riding in wet conditions.
• ടയർ മർദ്ദം: Check tire pressure before each ride and inflate to the recommended PSI (found on the tire sidewall).
• ബ്രേക്ക് പരിശോധന: Regularly check brake pads for wear and brake levers for proper tension. Adjust or replace as needed.
• ബോൾട്ട് ഇറുകിയത: Periodically check and tighten all bolts and fasteners, especially on critical components like the handlebars, wheels, and seat post.
• ബാറ്ററി കെയർ: ബാറ്ററി തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക. കൂടുതൽ നേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, കുറച്ച് മാസങ്ങൾ കൂടുമ്പോൾ 50-70% വരെ ചാർജ് ചെയ്യുക.
• പ്രൊഫഷണൽ സേവനം: It is recommended to have your e-bike professionally serviced at least once a year, or more frequently if you ride often or in challenging conditions.

7. പൊതുവായ പ്രശ്‌നങ്ങൾ പരിഹരിക്കുന്നു

ചില സാധാരണ പ്രശ്നങ്ങളും അവയുടെ സാധ്യമായ പരിഹാരങ്ങളും ഇതാ:

If you encounter issues not listed here or cannot resolve a problem, please contact VAKOLE customer support or a certified e-bike technician.

8 സാങ്കേതിക സവിശേഷതകൾ

9. വാറൻ്റി വിവരങ്ങൾ

VAKOLE products are covered by a manufacturer's warranty. Specific warranty terms and conditions, including coverage period and what is covered, can be found in the warranty card included with your purchase or on the official VAKOLE webസൈറ്റ്. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.

10. ഉപഭോക്തൃ പിന്തുണ

For any questions, technical assistance, or spare parts, please contact VAKOLE customer support. You can usually find contact information on the VAKOLE official website or in the documentation provided with your e-bike.
