1. ആമുഖം
This manual provides essential information for the safe and efficient operation, installation, and maintenance of the ABB CM10 Universal Process Controller. The CM10 is designed for precise control and monitoring in various industrial applications, offering robust performance and versatile functionality.
Please read this manual thoroughly before installing, operating, or performing any maintenance on the device. Keep this manual accessible for future reference.
2 സുരക്ഷാ വിവരങ്ങൾ
Always observe the following safety precautions to prevent injury to personnel and damage to the equipment:
- യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർ: ഇൻസ്റ്റാളേഷൻ, പ്രവർത്തനം, അറ്റകുറ്റപ്പണി എന്നിവ യോഗ്യതയുള്ളതും പരിശീലനം ലഭിച്ചതുമായ ഉദ്യോഗസ്ഥർ മാത്രമേ നടത്താവൂ.
- വൈദ്യുതി വിച്ഛേദിക്കൽ: Ensure the power supply is disconnected before performing any installation, wiring, or maintenance procedures.
- ഇലക്ട്രിക്കൽ സുരക്ഷ: Adhere to all local and national electrical codes and regulations. The device operates on 100-240V AC, 50/60Hz.
- ശരിയായ ഗ്രൗണ്ടിംഗ്: വൈദ്യുതാഘാതം തടയാൻ ഉപകരണം ശരിയായി നിലത്തിട്ടിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- പരിസ്ഥിതി വ്യവസ്ഥകൾ: Do not expose the controller to conditions outside its specified operating environment (e.g., extreme temperatures, excessive humidity, corrosive atmospheres).
- യഥാർത്ഥ ഭാഗങ്ങൾ: Use only genuine ABB replacement parts and accessories.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The ABB CM10 Universal Process Controller is a compact and powerful device designed for accurate process control. It features a clear display and intuitive navigation buttons for easy configuration and monitoring.
3.1 ഫ്രണ്ട് പാനൽ

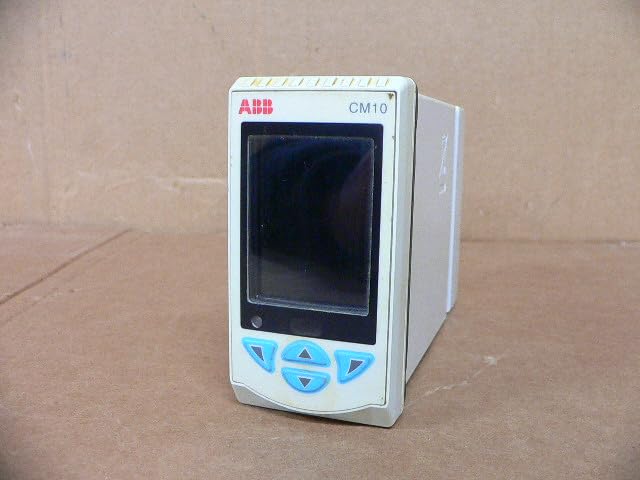

ചിത്രം 3.1: മുൻഭാഗം view of the ABB CM10 Universal Process Controller. This image shows the main display screen and the array of light blue control buttons below it, including up, down, left, right, and enter buttons.
The front panel includes the main display for process values and configuration menus, along with tactile buttons for navigation and parameter adjustment.
3.2 പിൻ പാനലും കണക്ഷനുകളും
Figure 3.2: Rear and side view of the ABB CM10 Universal Process Controller. This image highlights the multiple terminal blocks for input/output connections and printed wiring diagrams on the side casing.
The rear panel provides access to the electrical terminal blocks for connecting power, inputs (e.g., RTD, mA, mV), and outputs. Detailed wiring diagrams are typically printed on the side of the unit for reference.
3.3 ഉൽപ്പന്ന ലേബൽ

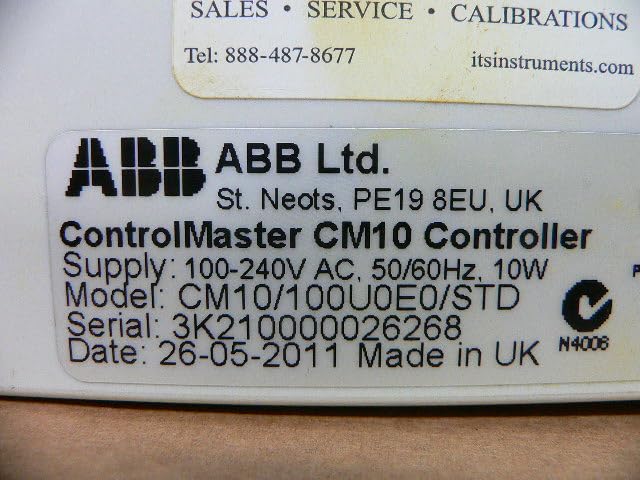

Figure 3.3: Close-up of the product label on the ABB CM10 Controller. The label clearly displays "ControlMaster CM10 Controller", supply voltage (100-240V AC, 50/60Hz, 10W), model number (CM10/100U0E0/STD), serial number, and manufacturing date.
The product label contains critical information such as the model number, serial number, power requirements, and manufacturing details. This information is essential for support and identification.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Proper installation is crucial for the reliable operation of the CM10 controller. Follow these steps carefully:
- മൗണ്ടിംഗ്: Mount the controller in a suitable panel cutout, ensuring adequate ventilation and clearance for wiring. Refer to the product's dimensional drawings for precise cutout dimensions.
- വയറിംഗ് പവർ: Connect the 100-240V AC, 50/60Hz power supply to the designated power terminals on the rear of the unit. Ensure correct polarity and proper grounding.
- ഇൻപുട്ട് വയറിംഗ്: Connect process inputs (e.g., thermocouples, RTDs, 4-20mA current loops, voltage signals) to the appropriate input terminals as indicated by the wiring diagrams on the unit or in detailed wiring schematics.
- ഔട്ട്പുട്ട് വയറിംഗ്: Connect control outputs (e.g., relays, analog outputs) to the controlled devices according to the application requirements and wiring diagrams.
- സ്ഥിരീകരണം: Before applying power, double-check all wiring connections for correctness, security, and insulation.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The CM10 controller is designed for user-friendly operation. Basic operation involves navigating menus and setting parameters.
5.1 പവർ ഓണാണ്
Once all wiring is complete and verified, apply power to the unit. The controller will perform a self-test and then display the main process value screen.
5.2 നാവിഗേഷൻ
Use the front panel buttons to navigate through menus:
- മുകളിലേക്കും താഴേക്കുമുള്ള അമ്പടയാളങ്ങൾ: Scroll through menu options or adjust parameter values.
- ഇടത്/വലത് അമ്പടയാളങ്ങൾ: Move between digits when setting numerical values or navigate sub-menus.
- ബട്ടൺ നൽകുക: Select an option, confirm a setting, or enter a menu.
5.3 പാരാമീറ്റർ കോൺഫിഗറേഷൻ
Access the configuration menus to set control parameters such as setpoints, PID constants, alarm limits, and input/output types. Refer to the detailed programming guide (usually a separate document or advanced section of the manual) for specific parameter definitions and configuration procedures.
6. പരിപാലനം
The ABB CM10 controller is designed for minimal maintenance. However, regular checks can ensure long-term reliability.
- വൃത്തിയാക്കൽ: Keep the front panel clean using a soft, damp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- കണക്ഷൻ പരിശോധനകൾ: എല്ലാ വൈദ്യുത കണക്ഷനുകളുടെയും ഇറുകിയതയ്ക്കും നാശത്തിന്റെ ലക്ഷണങ്ങൾക്കും ഇടയ്ക്കിടെ പരിശോധിക്കുക.
- പരിസ്ഥിതി നിരീക്ഷണം: Ensure the operating environment remains within specified limits (temperature, humidity, vibration).
- ഫേംവെയർ അപ്ഡേറ്റുകൾ: Check the ABB website for any available firmware updates that may improve performance or add features. Consult ABB technical support before performing any updates.
കുറിപ്പ്: All internal maintenance or repairs should only be performed by authorized ABB service personnel.
7. പ്രശ്നപരിഹാരം
This section provides solutions to common issues encountered with the CM10 controller. For problems not listed here, contact ABB technical support.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| കൺട്രോളർ പവർ ഓണാക്കുന്നില്ല. | വൈദ്യുതി ഇല്ല; തെറ്റായ വയറിംഗ്; ഫ്യൂസ് പൊട്ടി. | Check power connections; verify wiring against diagram; check internal fuse (if accessible and user-serviceable, otherwise contact support). |
| ഡിസ്പ്ലേ പിശക് സന്ദേശം കാണിക്കുന്നു. | Input sensor fault; configuration error; internal malfunction. | Refer to the error code list in the detailed programming manual; check sensor connections; verify configuration settings; if persistent, contact support. |
| Incorrect process value reading. | Sensor calibration issue; incorrect input type configured; wiring fault. | Calibrate sensor; verify input type setting in configuration; check sensor wiring. |
8 സ്പെസിഫിക്കേഷനുകൾ
Key technical specifications for the ABB CM10 Universal Process Controller:
- മോഡൽ: CM10/100U0E0/STD
- സപ്ലൈ വോളിയംtage: 100-240V എസി, 50/60Hz
- വൈദ്യുതി ഉപഭോഗം: 10W
- ഉൽപ്പന്ന അളവുകൾ: 7.09 x 6.3 x 8.27 ഇഞ്ച് (180 x 160 x 210 മിമി)
- ഭാരം: ഏകദേശം 1.32 പൗണ്ട് (0.6 കി.ഗ്രാം)
- നിർമ്മാതാവ്: ABB Ltd.
- ആദ്യം ലഭ്യമായ തീയതി: ഫെബ്രുവരി 14, 2025
9. വാറൻ്റിയും പിന്തുണയും
For specific warranty terms and conditions, please refer to the documentation provided with your purchase or contact ABB directly. Warranty periods and coverage may vary based on region and product type.
For technical support, service, or to inquire about genuine ABB replacement parts, please visit the official ABB website or contact their customer service department. You can find more information on the ആമസോണിലെ എബിബി സ്റ്റോർ or their global support portal.
