RAB ലൈറ്റിംഗ് B17 LED ബൊള്ളാർഡ് ലൈറ്റ് ഇൻസ്ട്രക്ഷൻ മാനുവൽ

1. ആമുഖം

This manual provides detailed instructions for the installation, operation, and maintenance of the RAB Lighting B17 LED Bollard Light. This outdoor luminaire features field-adjustable wattage and selectable color temperature (CCT), designed for various outdoor applications.

പ്രധാന സവിശേഷതകളിൽ ഇവ ഉൾപ്പെടുന്നു:

• Energy-efficient LED with a 50,000-hour lifespan.
• ക്രമീകരിക്കാവുന്ന വാട്ട്tage: 24W, 19W, or 14W.
• Selectable CCT: 3000K (Warm White), 4000K (Neutral White), or 5000K (Cool White).
• 0-10V dimming capability.
• നനഞ്ഞ സ്ഥലങ്ങൾക്കായി UL ലിസ്‌റ്റ് ചെയ്‌തിരിക്കുന്നു.
• Durable metal construction with a glass shade.

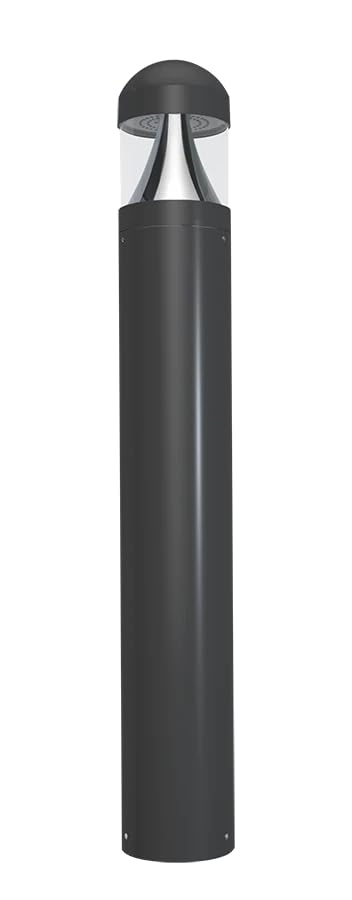

Figure 1: RAB Lighting B17 LED Bollard Light (Model B17D shown).

2 സുരക്ഷാ വിവരങ്ങൾ

മുന്നറിയിപ്പ്: വൈദ്യുതാഘാത സാധ്യത. ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ സർവീസ് ചെയ്യുന്നതിന് മുമ്പ് വൈദ്യുതി വിച്ഛേദിക്കുക. ബാധകമായ എല്ലാ ദേശീയ, പ്രാദേശിക ഇലക്ട്രിക്കൽ കോഡുകൾക്കും അനുസൃതമായി യോഗ്യതയുള്ള ഒരു ഇലക്ട്രീഷ്യനാണ് ഇൻസ്റ്റാളേഷൻ നടത്തേണ്ടത്.

• വിതരണം വോളിയം ഉറപ്പാക്കുകtagഫിക്സ്ചറിന് e ശരിയാണ്.
• Do not handle live components.
• ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ (പിപിഇ) ധരിക്കുക.
• This fixture is suitable for wet locations. Ensure all connections are properly sealed to prevent water ingress.
• ഫിക്സ്ചറിൽ മാറ്റങ്ങൾ വരുത്തരുത്. ഏതെങ്കിലും മാറ്റങ്ങൾ വാറന്റി അസാധുവാക്കുകയും സുരക്ഷാ അപകടങ്ങൾ സൃഷ്ടിക്കുകയും ചെയ്തേക്കാം.

3. പാക്കേജ് ഉള്ളടക്കം

ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:

• B17 LED Bollard Light Fixture
• On-Off Switch (Included Components)
• Installation Hardware (e.g., mounting bolts, gaskets) - (Assumed, not explicitly listed but typical for such products)
• നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Follow these steps for proper installation of the B17 LED Bollard Light:

1. ഇൻസ്റ്റലേഷൻ സൈറ്റ് തയ്യാറാക്കുക: Ensure the mounting surface is stable and level. Run electrical conduit and wiring to the desired location according to local codes.
2. പവർ വിച്ഛേദിക്കുക: ഏതെങ്കിലും വൈദ്യുത ജോലി ആരംഭിക്കുന്നതിന് മുമ്പ് സർക്യൂട്ട് ബ്രേക്കറിലെ വൈദ്യുതി ഓഫാക്കുക.
3. Mount the Bollard: Secure the bollard base to the mounting surface using appropriate hardware. Ensure a watertight seal if required by local codes.
4. ഇലക്ട്രിക്കൽ കണക്ഷനുകൾ ഉണ്ടാക്കുക: Connect the fixture's wires to the supply wires. Follow standard wiring practices:
   • Black to Line (L)
   • White to Neutral (N)
   • Green/Ground to Ground (G)
   • Purple to Dimming (+) (for 0-10V dimming)
   • Gray to Dimming (-) (for 0-10V dimming)
   എല്ലാ കണക്ഷനുകളും സുരക്ഷിതവും ഇൻസുലേറ്റ് ചെയ്തതുമാണെന്ന് ഉറപ്പാക്കുക.
5. വാട്ട് തിരഞ്ഞെടുക്കുകtagഇ, സിസിടി: Before closing the fixture, adjust the wattage and CCT switches located inside the fixture head. Refer to Section 5 for details.
6. Secure the Fixture Head: Attach the fixture head to the bollard body, ensuring all seals are properly seated to maintain the wet location rating.
7. പവർ പുന ore സ്ഥാപിക്കുക: Turn on power at the circuit breaker and test the light.

Figure 2: The B17 Bollard Light is UL Listed and rated for wet locations, ensuring durability in outdoor environments.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1. Field-Adjustable Wattage

The B17 bollard light allows you to select the desired wattage output to optimize brightness and energy consumption. A switch located inside the fixture head enables selection between 24W, 19W, and 14W.

• 24W: പരമാവധി തെളിച്ചം.
• 19W: Medium brightness, reduced energy use.
• 14W: Lower brightness, maximum energy savings.

ക്രമീകരിക്കാൻ: Disconnect power. Open the fixture head. Locate the wattage selection switch and move it to the desired setting. Close the fixture head and restore power.

5.2. Selectable Color Temperature (CCT)

The fixture offers three color temperature options to suit different aesthetic preferences and applications. A separate switch inside the fixture head allows selection between 3000K, 4000K, and 5000K.

• 3000K: Warm White, ideal for creating a cozy and inviting atmosphere.
• 4000K: Neutral White, suitable for general illumination and task lighting.
• 5000K: Cool White, provides bright, crisp light, often used for security or modern aesthetics.

ക്രമീകരിക്കാൻ: Disconnect power. Open the fixture head. Locate the CCT selection switch and move it to the desired setting. Close the fixture head and restore power.

Figure 3: Visual representation of adjustable wattage and selectable CCT settings.

5.3. 0-10V Dimming

The B17 bollard light is compatible with 0-10V dimming systems. Connect the purple and gray dimming wires to a compatible 0-10V dimmer control. This allows for smooth adjustment of light output from 100% down to 10% (or lower, depending on dimmer specifications).

Ensure the dimmer is rated for LED loads and is compatible with 0-10V dimming protocols.

6. പരിപാലനം

The B17 LED Bollard Light is designed for minimal maintenance due to its long LED lifespan of 50,000 hours.

• വൃത്തിയാക്കൽ: ഇടയ്ക്കിടെ സോഫ്റ്റ്, ഡി ക്ലീനർ ഉപയോഗിച്ച് ഫിക്സ്ചറിന്റെ പുറംഭാഗം വൃത്തിയാക്കുക.amp അഴുക്കും അവശിഷ്ടങ്ങളും നീക്കം ചെയ്യാൻ തുണി ഉപയോഗിക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്. വൃത്തിയാക്കുന്നതിന് മുമ്പ് പവർ ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• പരിശോധന: Annually inspect the fixture for any signs of damage, loose connections, or wear. Ensure all seals remain intact to maintain weather resistance.
• LED മാറ്റിസ്ഥാപിക്കൽ: LEDs are integrated and not user-replaceable. The long lifespan minimizes the need for replacement.

Figure 4: The B17 LED Bollard Light offers a long 50,000-hour operational lifespan.

7. പ്രശ്‌നപരിഹാരം

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please contact RAB Lighting directly. Refer to the official RAB Lighting webനിർദ്ദിഷ്ട വാറന്റി നിബന്ധനകൾക്കും ബന്ധപ്പെടാനുള്ള വിശദാംശങ്ങൾക്കും സൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ വാങ്ങൽ ഡോക്യുമെന്റേഷൻ.

RAB Lighting Contact: www.rablighting.com
