ഡാക്രോ എകെ45 ഹോം ഓഡിയോ Ampലൈഫ്ഫയർ യൂസർ മാന്വൽ

1. ആമുഖം

This manual provides detailed instructions for the proper setup, operation, and maintenance of your Daakro AK45 Home Audio Amplifier. Please read this manual thoroughly before using the device to ensure optimal performance and safety. The AK45 is a 2-channel stereo amplifier designed for passive speakers, featuring Bluetooth 5.4 connectivity, multiple input options, and adjustable audio controls.

Figure 1: Daakro AK45 Home Audio Amplifier and Remote Control

2. ഉൽപ്പന്നം കഴിഞ്ഞുview

2.1 ഫ്രണ്ട് പാനൽ നിയന്ത്രണങ്ങൾ

ചിത്രം 2: ഫ്രണ്ട് പാനൽ ലേഔട്ട്

• വൈദ്യുതി സ്വിച്ച്: ടോഗിൾ ചെയ്യുന്നു ampലൈഫ് ഓൺ അല്ലെങ്കിൽ ഓഫ്.
• USB/SD Input: Ports for connecting USB flash drives or SD cards for media playback.
• ട്രെബിൾ നിയന്ത്രണം: Adjusts the high-frequency audio output (±12dB).
• ബാസ് നിയന്ത്രണം: Adjusts the low-frequency audio output (±12dB).
• Mic Volume Control: Adjusts the volume level for connected microphones.
• മൈക്ക് ഇൻപുട്ടുകൾ (MIC1, MIC2): Two 1/4" (6.5mm) jacks for connecting microphones.
• മാസ്റ്റർ വോളിയം നിയന്ത്രണം: Adjusts the overall output volume (0-32dB).
• മോഡ് ബട്ടൺ: Cycles through input sources (Bluetooth, RCA, USB, SD, FM).
• പ്ലേബാക്ക് നിയന്ത്രണങ്ങൾ: Buttons for previous track, play/pause, next track.
• LED ഡിസ്പ്ലേ: Shows current mode, volume level, and track information.

2.2 പിൻ പാനൽ കണക്ഷനുകൾ

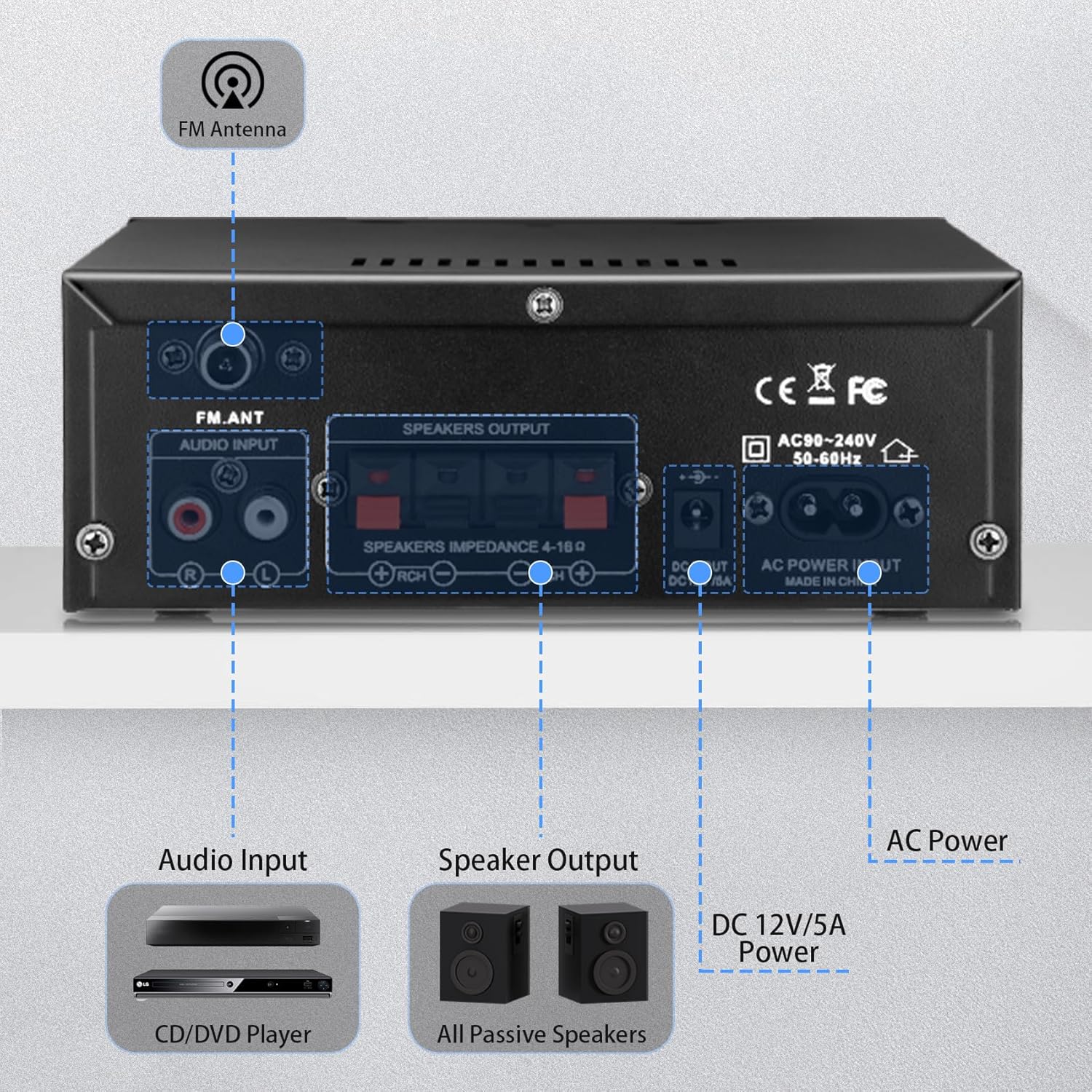

ചിത്രം 3: പിൻ പാനൽ കണക്ഷനുകൾ

• എഫ്എം ആന്റിന ഇൻപുട്ട്: Connects the included FM antenna for radio reception.
• ഓഡിയോ ഇൻപുട്ട് (RCA): Red and white RCA jacks for connecting external audio sources like CD players or tape decks.
• സ്പീക്കർ ഔട്ട്പുട്ട്: Terminals for connecting passive speakers (4-16Ω impedance). Ensure correct polarity (+ to + and - to -).
• DC 12V/5A Power Input: Connects to a 12V/5A DC power adapter (not included).
• എസി പവർ ഇൻപുട്ട്: Connects the included AC power cable (AC90-240V, 50-60Hz).

2.3 വിദൂര നിയന്ത്രണം

The included remote control allows for convenient operation of the amplifier from a distance. Functions include power on/off, mode selection, volume adjustment, track control, and EQ settings (if available).

ചിത്രം 4: റിമോട്ട് കൺട്രോൾ

കുറിപ്പ്: Remove the isolation plastic sheet from the battery compartment of the remote control before first use.

3. സജ്ജീകരണം

1. സ്പീക്കറുകൾ ബന്ധിപ്പിക്കുക: Connect your passive speakers to the 'SPEAKERS OUTPUT' terminals on the rear panel. Ensure the positive (+) terminal of the amplifier connects to the positive (+) terminal of the speaker, and the negative (-) terminal connects to the negative (-). The amplifier supports speakers with an impedance of 4-16Ω.
2. ഓഡിയോ ഉറവിടങ്ങൾ ബന്ധിപ്പിക്കുക:
   • RCA ഇൻപുട്ട്: Use an RCA cable to connect devices like CD players or tape decks to the 'AUDIO INPUT' jacks.
   • USB/SD കാർഡ്: Insert a USB flash drive or SD card into the respective slots on the front panel.
   • ബ്ലൂടൂത്ത്: ബ്ലൂടൂത്ത് കണക്ഷന്, ഉറപ്പാക്കുക amplifier is powered on and in Bluetooth mode.
3. Connect FM Antenna: Attach the included FM antenna to the 'FM_ANT' connector on the rear panel for improved radio reception.
4. മൈക്രോഫോണുകൾ ബന്ധിപ്പിക്കുക: If using microphones, plug them into the 'MIC1' or 'MIC2' 1/4" jacks on the front panel.
5. പവർ കണക്ഷൻ: Connect the AC power cable to the 'AC POWER INPUT' on the rear panel and then to a wall outlet. Alternatively, if using a DC power source, connect a 12V/5A DC adapter to the 'DC 12V/5A' input.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

4.1 പവർ ഓൺ/ഓഫ്

Press the 'POWER' switch on the front panel to turn the amplifier on or off. The LED display will illuminate when the unit is powered on.

4.2 ഇൻപുട്ട് മോഡ് തിരഞ്ഞെടുക്കൽ

Press the 'MODE' button on the front panel or remote control to cycle through the available input sources: Bluetooth (BLUE), RCA (AUX), USB, SD, and FM radio.

4.3 ബ്ലൂടൂത്ത് ജോടിയാക്കൽ

1. മാറുക amplifier to Bluetooth mode using the 'MODE' button. The LED display will show 'BLUE'.
2. നിങ്ങളുടെ ഉപകരണത്തിൽ (സ്മാർട്ട്‌ഫോൺ, ടാബ്‌ലെറ്റ്, കമ്പ്യൂട്ടർ), ബ്ലൂടൂത്ത് പ്രവർത്തനക്ഷമമാക്കി ലഭ്യമായ ഉപകരണങ്ങൾക്കായി തിരയുക.
3. Select 'AK45' from the list of devices to pair. A confirmation sound will indicate successful pairing.

കുറിപ്പ്: Maintain a distance of within 30ft/10m between the device and amplifier without obstructions for optimal Bluetooth performance. For TV or PC connections, keep the distance within 15ft/5m.

ചിത്രം 5: ബ്ലൂടൂത്ത് 5.4 കണക്റ്റിവിറ്റി

4.4 Adjusting Audio Levels

• മാസ്റ്റർ വോളിയം: Rotate the large 'VOLUME' knob on the front panel or use the volume buttons on the remote control to adjust the overall sound level.
• ട്രെബിൾ / ബാസ്: Use the 'TREBLE' and 'BASS' knobs to fine-tune the high and low frequencies according to your preference.
• മൈക്ക് വോളിയം: Adjust the 'MIC/VOL' knob to control the volume of connected microphones.

4.5 യുഎസ്ബി/എസ്ഡി കാർഡ് പ്ലേബാക്ക്

When a USB drive or SD card is inserted, the amplifier will automatically switch to USB/SD mode and begin playing compatible audio files. Use the playback controls (previous, play/pause, next) on the front panel or remote to manage your music.

4.6 മൈക്രോഫോൺ ഉപയോഗം

Connect up to two microphones to the 'MIC1' and 'MIC2' inputs. Adjust the 'MIC/VOL' knob to control microphone volume. This feature is suitable for home karaoke or public address applications.

Figure 6: Home Karaoke Application

5. പരിപാലനം

• വൃത്തിയാക്കൽ: പുറംഭാഗം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക amplifier. Avoid using liquid cleaners or solvents, as they may damage the finish or internal components.
• വെൻ്റിലേഷൻ: ഉറപ്പാക്കുക amplifier has adequate ventilation. Do not block the ventilation openings on the top or sides of the unit.
• സംഭരണം: ദീർഘകാലത്തേക്ക് ഉപയോഗിക്കാത്തപ്പോൾ, സൂക്ഷിക്കുക ampനേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും അകലെ തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ലിഫയർ വയ്ക്കുക.
• വൈദ്യുതി വിച്ഛേദിക്കൽ: Always disconnect the power cable from the wall outlet before performing any cleaning or maintenance.

6. പ്രശ്‌നപരിഹാരം

• ശക്തിയില്ല:
  • പവർ കേബിൾ രണ്ടും സുരക്ഷിതമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുക amplifier and the wall outlet.
  • Ensure the power switch on the front panel is in the 'ON' position.
  • മറ്റൊരു ഉപകരണം പ്ലഗ് ഇൻ ചെയ്‌ത് വാൾ ഔട്ട്‌ലെറ്റ് പ്രവർത്തിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
• ശബ്ദമില്ല:
  • Confirm that speakers are correctly connected to the 'SPEAKERS OUTPUT' terminals with correct polarity.
  • Check that the correct input mode is selected (Bluetooth, RCA, USB, SD, FM).
  • Increase the 'MASTER VOLUME' knob and ensure it is not at minimum.
  • Verify that the audio source device is playing and its volume is turned up.
  • Ensure passive speakers are used, as the AK45 is not compatible with active speakers.
• ബ്ലൂടൂത്ത് കണക്ഷൻ പ്രശ്നങ്ങൾ:
  • ഉറപ്പാക്കുക amplifier is in Bluetooth mode ('BLUE' on display).
  • Delete 'AK45' from your device's Bluetooth list and attempt to re-pair.
  • Reduce the distance between your device and the amplifier, and remove any obstructions.
  • രണ്ടും പുനരാരംഭിക്കുക ampലൈഫയറും നിങ്ങളുടെ ബ്ലൂടൂത്ത് ഉപകരണവും.
• മോശം ശബ്‌ദ നിലവാരം (വികലത, കുറഞ്ഞ ശബ്‌ദം):
  • Check speaker connections for loose wires or incorrect polarity.
  • Adjust 'TREBLE' and 'BASS' controls.
  • ഓഡിയോ ഉറവിടം ഒരു വൃത്തിയുള്ള സിഗ്നൽ നൽകുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • Verify that the speaker impedance is within the supported 4-16Ω range.
  • ദി amplifier uses an upgraded TPA3116 chip for clear audio.


  Figure 7: TPA3116D2 Chip for Enhanced Audio Performance

• USB/SD കാർഡ് റീഡ് ചെയ്യുന്നില്ല:
  • USB ഡ്രൈവ് അല്ലെങ്കിൽ SD കാർഡ് ശരിയായി ചേർത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  • എന്ന് പരിശോധിക്കുക files on the USB/SD card are in a compatible audio format.
  • മറ്റൊരു USB ഡ്രൈവ് അല്ലെങ്കിൽ SD കാർഡ് പരീക്ഷിക്കുക.
• റിമോട്ട് കൺട്രോൾ പ്രവർത്തിക്കുന്നില്ല:
  • Ensure the isolation plastic sheet has been removed from the battery compartment.
  • റിമോട്ട് കൺട്രോളിൽ ബാറ്ററി മാറ്റിസ്ഥാപിക്കുക.
  • റിമോട്ട് നേരിട്ട് നേരെ ചൂണ്ടുക amplifier's front panel sensor.

7 സ്പെസിഫിക്കേഷനുകൾ

• മോഡൽ: എകെ 45
• ഔട്ട്പുട്ട് പവർ: 50W + 50W (Theoretical, at 24V/5A, 4-8Ω impedance)
• Ampലൈഫയർ ചിപ്പ്: TPA3116
• ബ്ലൂടൂത്ത് പതിപ്പ്: 5.4 (QCC3040 core)
• ഇൻപുട്ട് ഇന്റർഫേസുകൾ: 1x RCA, 2x 1/4" Microphone, 1x USB, 1x SD Card Slot, Bluetooth 5.4, FM Radio
• സ്പീക്കർ ഇംപെഡൻസ്: 4-16Ω (Passive Speakers Only)
• ഫ്രീക്വൻസി പ്രതികരണം: 20Hz - 20kHz
• ടോൺ നിയന്ത്രണം: Treble ±12dB, Bass ±12dB
• വൈദ്യുതി വിതരണം: AC90-240V, 50-60Hz (or DC 12V/5A)
• അളവുകൾ: 8.78 x 8.31 x 3.7 ഇഞ്ച്
• ഇനത്തിൻ്റെ ഭാരം: 1.94 പൗണ്ട്

7.1 Output Power vs. Power Supply and Impedance

Figure 8: Power Output Table

8. ബോക്സിൽ എന്താണുള്ളത്?

Upon opening your Daakro AK45 Home Audio Amplifier package, you should find the following items:

• 1x Daakro AK45 Home Audio Ampലൈഫയർ യൂണിറ്റ്
• 1XX റിമോട്ട് കൺട്രോളർ
• 1x എസി പവർ കേബിൾ
• 1x FM ആന്റിന
• 1x ഇൻസ്ട്രക്ഷൻ മാനുവൽ (ഈ ഡോക്യുമെന്റ്)

ചിത്രം 9: പാക്കേജ് ഉള്ളടക്കം

9. വാറൻ്റിയും പിന്തുണയും

Daakro is committed to providing high-quality audio equipment and customer satisfaction.

• വാറൻ്റി: ഈ ഉൽപ്പന്നം വാങ്ങിയ തീയതി മുതൽ 30 ദിവസത്തെ വാറണ്ടിയോടെയാണ് വരുന്നത്.
• കസ്റ്റമർ സർവീസ്: We offer 24-hour online customer service to assist with any inquiries or issues you may encounter.
• സംതൃപ്തി ഗ്യാരണ്ടി: We strive for 100% customer satisfaction.

For support, please refer to the contact information provided with your purchase or visit the official Daakro store on Amazon.
