ആമുഖം
This manual provides comprehensive instructions for the safe and efficient operation of your SHEHDS Stage Wash Lights Bar. Please read this manual thoroughly before installation and use, and retain it for future reference. This LED wall washer light features 18x18W RGBWA+UV LEDs, modular linking capabilities, and various control modes for dynamic stagഇ ലൈറ്റിംഗ്.
സുരക്ഷാ വിവരങ്ങൾ
വൈദ്യുതാഘാതം, തീപിടുത്തം അല്ലെങ്കിൽ പരിക്ക് എന്നിവ തടയാൻ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എപ്പോഴും പാലിക്കുക:
- വൈദ്യുതി വിതരണം വോളിയം ഉറപ്പാക്കുകtage ഉൽപ്പന്നത്തിന്റെ ആവശ്യകതകളുമായി പൊരുത്തപ്പെടുന്നു.
- Do not open the housing; there are no user-serviceable parts inside.
- Keep the device away from moisture, excessive heat, and direct sunlight.
- വൃത്തിയാക്കുന്നതിനോ അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും വൈദ്യുതിയിൽ നിന്ന് വിച്ഛേദിക്കുക.
- അമിതമായി ചൂടാക്കുന്നത് തടയാൻ ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.
- പ്രകാശ സ്രോതസ്സിലേക്ക് നേരിട്ട് കണ്ണ് എക്സ്പോഷർ ചെയ്യുന്നത് ഒഴിവാക്കുക.
- Use safety cables when hanging the fixture.
പാക്കേജ് ഉള്ളടക്കം
പായ്ക്ക് അൺപാക്ക് ചെയ്യുമ്പോൾ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- ഷെഹ്ദ്സ് എസ്tage Wash Lights Bar (1 unit)
- 1.2m Power Cable (EU/US/AU/UK compatible)
- 1.0m DMX Cable
- ഉപയോക്തൃ മാനുവൽ
- Installation Screws and Tools (e.g., Allen wrench)
- Hanging Tripod (mounting brackets)
- Tripod Screws
Image: Contents of the product package, including the light bar, power cable, DMX cable, user manual, installation screws and tools, hanging tripod brackets, and tripod screws.
ഉൽപ്പന്നം കഴിഞ്ഞുview
ഷെഹ്ഡ്സ് എസ്tage Wash Lights Bar is designed for versatile stage and event lighting. Key features include:
- Modular Linking: Supports horizontal and vertical connections for custom stagഇ ഡിസൈനുകൾ.
- LED ലൈറ്റ് ഉറവിടം: 18 high-power 18W RGBWA+UV LEDs for a wide color spectrum.
- Ceramic Substrate LEDs: Offers high temperature, oxidation, and corrosion resistance for stability and longevity.
- PMMA Acrylic Lens: Custom lens with 98% reflectance for enhanced lighting efficiency and uniform color mixing.
- ഓട്ടോമാറ്റിക് മോഡുകൾ: Built-in automatic light effect combinations and strobe effects.
- താപ വിസർജ്ജനം: Integrated fan for efficient thermal management.
- നിയന്ത്രണ പാനൽ: 1.8-inch touchscreen for intuitive parameter adjustments.
ചിത്രം: മുൻഭാഗം view of the SHEHDS Stage Wash Lights Bar, showcasing its array of LED lights.
ചിത്രം: വശം view of the SHEHDS Stage Wash Lights Bar with dimensions indicated: 100cm (39.37 inches) length, 8cm (3.14 inches) width, and 9.5cm (3.74 inches) height.
സജ്ജമാക്കുക
ലൈറ്റ് ബാർ മൌണ്ട് ചെയ്യുന്നു
- Attach the provided hanging tripod brackets to the light bar using the installation screws and tools.
- എല്ലാ സ്ക്രൂകളും സുരക്ഷിതമായി ശക്തമാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- For suspended installations, always use a safety cable through the designated safety rope hole position to prevent accidental drops.
- For floor standing, ensure the tripod brackets provide stable support.
Image: The light bar shown with its mounting brackets, illustrating how it can be positioned.
മോഡുലാർ ലിങ്കിംഗ്
The light bar supports both horizontal and vertical linking. Use the limit hole design to prevent displacement and twisting when connecting multiple fixtures.
Image: Close-up of the modular linking mechanism, showing the limit hole design for secure connections between multiple light bars.
Power and DMX Connection
- Connect the power cable to the power input on the light bar and then to a suitable power outlet.
- For DMX control, connect the DMX cable from your DMX controller to the DMX IN port on the first light bar. For multiple units, daisy-chain them by connecting the DMX OUT of one unit to the DMX IN of the next.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
നിയന്ത്രണ പാനൽ
The 1.8-inch touchscreen menu panel allows for easy adjustment of lighting parameters. Use the MENU, ENTER, UP, and DOWN buttons to navigate and select options.
Image: Close-up of the 1.8-inch touchscreen menu panel with navigation buttons (MENU, ENTER, UP, DOWN) for adjusting settings.
DMX വിലാസ ക്രമീകരണം
After setting the DMX address via the control panel, press the OK key. The original DMX address will be retained even after powering off and restarting the device.
ഓപ്പറേറ്റിംഗ് മോഡുകൾ
- DMX നിയന്ത്രണ മോഡ്: Connect to a DMX controller to access advanced lighting programming and effects.
- യാന്ത്രിക മോഡ്: Utilize built-in programs for various color changes, fades, and strobe effects.
- ശബ്ദ-സജീവമാക്കിയ മോഡ്: The light bar responds to music or sound, creating dynamic effects.
- സ്റ്റാറ്റിക് കളർ മോഡ്: Select a single color from the RGBWA+UV spectrum.
Image: The light bar projecting a solid red color onto a stage floor.
Image: The light bar projecting a solid green color onto a stage floor.
Image: The light bar projecting a solid blue color onto a stage floor.

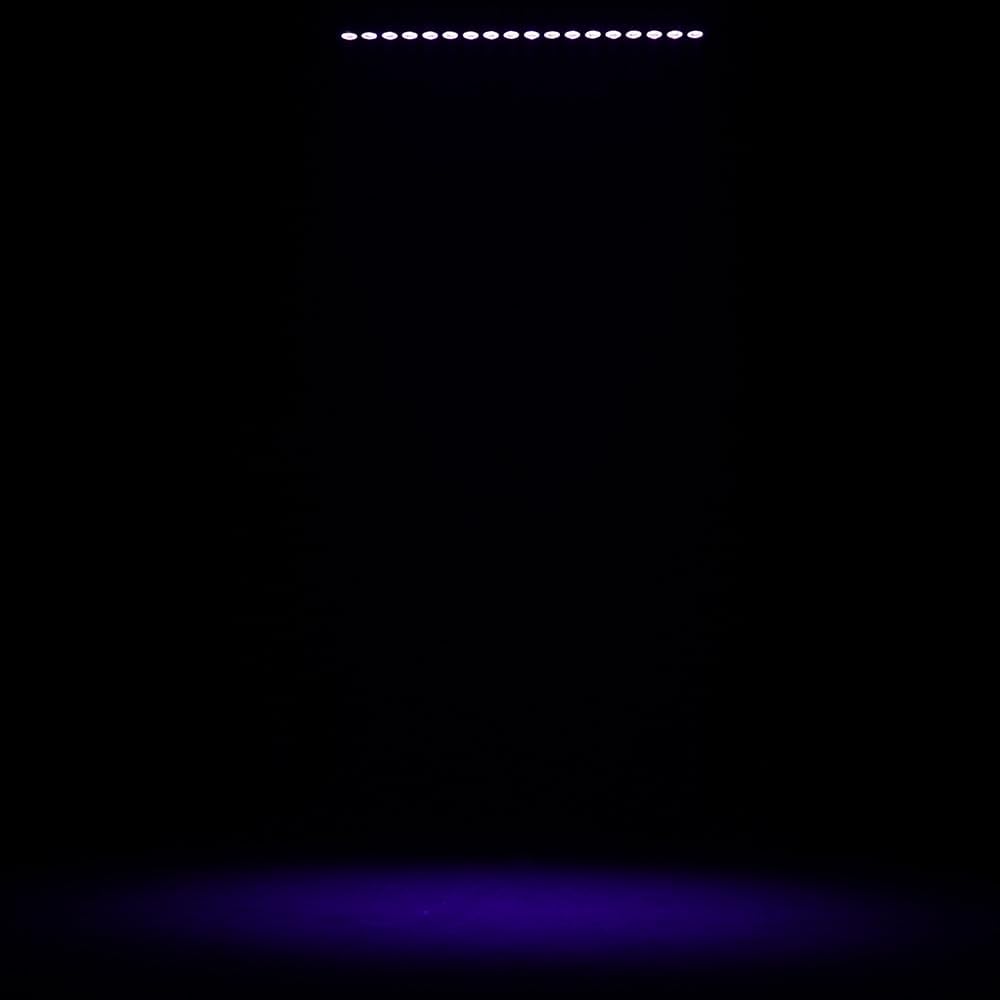

Image: The light bar projecting a purple UV light onto a stage floor.
Image: A stage setup with multiple SHEHDS light bars creating a vibrant wall of colored light, including red, green, blue, white, amber, and violet.
Image: A stage performance featuring a musician, with the SHEHDS light bars creating a dynamic and colorful background wash effect.
Beam Angle Coverage
The fixture provides a maximum 25° beam angle coverage, designed to illuminate wider areas with natural and comfortable lighting.
Image: A graphic illustrating the 25-degree beam angle coverage of the light, with a dancer in the illuminated area.
മെയിൻ്റനൻസ്
- വൃത്തിയാക്കൽ: Regularly clean the lens and exterior with a soft, dry cloth. Do not use abrasive cleaners or solvents.
- വെൻ്റിലേഷൻ: Ensure the fan and ventilation openings are free from dust and debris to maintain efficient heat dissipation.
- പരിശോധന: എല്ലാ കേബിളുകളും കണക്ഷനുകളും തേയ്മാനമോ കേടുപാടുകളോ ഉണ്ടോ എന്ന് ഇടയ്ക്കിടെ പരിശോധിക്കുക.
- സംഭരണം: When not in use, store the light bar in a dry, dust-free environment.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ലൈറ്റ് ഓണാക്കുന്നില്ല | No power, faulty cable, internal issue | Check power connection, test with another cable, contact support if problem persists. |
| DMX നിയന്ത്രണമില്ല | Incorrect DMX address, faulty DMX cable, DMX controller issue | Verify DMX address setting, check DMX cable connections, ensure DMX controller is functioning correctly. |
| അമിത ചൂടാക്കൽ | Blocked ventilation, prolonged use in high ambient temperature | Ensure clear airflow around the unit, reduce operating time, operate in a cooler environment. |
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | SH-NPOWW1818F-BPUS |
| പ്രകാശ സ്രോതസ്സ് | 18x18W RGBWA+UV LEDs |
| വർണ്ണ സ്പെക്ട്രം | RGBWA+UV (Red, Green, Blue, White, Amber, Ultraviolet) |
| മെറ്റീരിയൽ | Aluminum housing, Acrylic shade |
| ഫിനിഷ് തരം | പൊടി പൂശി |
| ഉൽപ്പന്ന അളവുകൾ | 3.15"L x 3.74"W x 39.37"H (8cm x 9.5cm x 100cm) |
| ഇനത്തിൻ്റെ ഭാരം | 14.92 പൗണ്ട് (6.77 കി.ഗ്രാം) |
| പവർ ഉറവിടം | കോർഡഡ് ഇലക്ട്രിക് |
| മൗണ്ടിംഗ് തരം | Wall Mount (with included brackets) |
| ബീം ആംഗിൾ | പരമാവധി 25 ഡിഗ്രി |
ഔദ്യോഗിക ഉൽപ്പന്ന വീഡിയോ
Video: A demonstration of the SHEHDS Stage Wash Lights Bar in a stage setting, showcasing various color changes, strobe effects, and laser patterns. This video highlights the dynamic capabilities of the lighting fixture.
വാറൻ്റിയും പിന്തുണയും
SHEHDS offers the following support for this product:
- 1 മാസത്തെ മാറ്റിസ്ഥാപിക്കൽ: For initial defects or issues.
- 1 വർഷത്തെ വാറൻ്റി: വാങ്ങിയ തീയതി മുതൽ ഒരു വർഷത്തേക്ക് നിർമ്മാണ വൈകല്യങ്ങൾ പരിരക്ഷിക്കുന്നു.
- കസ്റ്റമർ സർവീസ്: Instant customer service is available for inquiries and assistance.
For additional protection, 3-Year and 4-Year Protection Plans are available for purchase separately.
