OMTech 60W CO2 Laser Engraver (Model SH-G570)

1. ആമുഖം

This manual provides essential instructions for the safe and efficient operation, setup, and maintenance of your OMTech 60W CO2 Laser Engraver, Model SH-G570. Please read this manual thoroughly before operating the machine to ensure proper usage and to prevent damage or injury.

2 സുരക്ഷാ വിവരങ്ങൾ

മുന്നറിയിപ്പ്: ലേസർ വികിരണം ഗുരുതരമായ പരിക്കുകൾക്ക് കാരണമാകും. എപ്പോഴും സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ പാലിക്കുക.

• നേത്ര സംരക്ഷണം: Always wear certified laser safety glasses when operating or observing the laser engraver. Never look directly into the laser beam.
• വെൻ്റിലേഷൻ: Ensure adequate ventilation is in place to remove fumes and particulate matter generated during engraving and cutting. Some materials produce toxic fumes.
• അഗ്നി സുരക്ഷ: Keep a fire extinguisher nearby. Do not leave the machine unattended during operation, especially when processing flammable materials.
• മെറ്റീരിയൽ അനുയോജ്യത: Only engrave or cut materials approved for CO2 lasers. Avoid materials containing PVC/vinyl, as they produce corrosive chlorine gas.
• ഇലക്ട്രിക്കൽ സുരക്ഷ: മെഷീൻ ശരിയായി ഗ്രൗണ്ട് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. നനഞ്ഞ കൈകൾ കൊണ്ടോ അല്ലെങ്കിൽ ഇരുമ്പ് ദ്വാരങ്ങൾക്കുള്ളിലോ പ്രവർത്തിക്കരുത്.amp conditions. Disconnect power before performing maintenance.
• അടിയന്തരമായി നിർത്തുക: അടിയന്തര സ്റ്റോപ്പ് ബട്ടണിന്റെ സ്ഥാനവും പ്രവർത്തനവും സ്വയം പരിചയപ്പെടുത്തുക.
• മേൽനോട്ടം: This machine is not intended for use by persons with reduced physical, sensory, or mental capabilities unless supervised or instructed by a responsible person.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

The OMTech 60W CO2 Laser Engraver (SH-G570) is designed for precise cutting and engraving across a variety of materials. Key features include a 60W CO2 laser tube, a 28"x20" working area, autofocus, air assist, and 4-way pass-through capabilities.

ചിത്രം 3.1: മുൻഭാഗം view OMTech 60W CO2 ലേസർ എൻഗ്രേവറിന്റെ.

3.1 പ്രധാന സവിശേഷതകൾ

• 60W CO2 ലേസർ ട്യൂബ്: Provides sufficient power for engraving and cutting various materials.
• 28"x20" Working Area: Accommodates a wide range of project sizes.
• Autofocus Function: Automatically adjusts the laser head to the correct focal distance for optimal results.
• എയർ അസിസ്റ്റ്: Reduces flare-ups and removes debris from the cutting/engraving area, resulting in cleaner edges.
• നാല് വഴികളിലൂടെയുള്ള ചുരം: Allows for processing materials larger than the workbed.
• സോഫ്റ്റ്വെയർ അനുയോജ്യത: Supports RDWorks, LightBurn, CorelDRAW, and AutoCAD.

ചിത്രം 3.2: ഓവർview of the laser engraver's key specifications and features.

3.2. നിയന്ത്രണ പാനൽ

The digital control panel provides an interface for machine operation, including job loading, parameter adjustment, and manual control of the laser head.

Figure 3.3: The machine's digital control panel and software compatibility.

4. സജ്ജീകരണം

4.1. പായ്ക്ക് ചെയ്യലും പ്ലേസ്മെന്റും

1. Carefully remove the machine from its packaging. Retain all packaging materials for potential future transport.
2. Place the laser engraver on a stable, level surface capable of supporting its weight. Ensure sufficient clearance around the machine for ventilation and access.
3. Install the included honeycomb and blade workbeds as required for your specific application.

4.2. Connecting the Water Chiller

A water chiller is essential for cooling the CO2 laser tube. Proper cooling prevents overheating and extends the tube's lifespan.

1. Fill the water chiller with distilled water or a recommended coolant solution.
2. Connect the chiller's inlet and outlet hoses to the corresponding ports on the laser engraver. Ensure connections are secure to prevent leaks.
3. Power on the chiller and verify that water is circulating properly before operating the laser.

4.3. Connecting Air Assist and Exhaust System

The air assist system helps to clear debris and reduce charring, while the exhaust system removes fumes.

1. Connect the air pump to the air assist inlet on the machine.
2. Attach the exhaust hose to the machine's exhaust port and direct it to an appropriate external ventilation system.

4.4. പവർ കണക്ഷൻ

1. Ensure the machine's power switch is in the OFF position.
2. Connect the power cable to the machine and then to a grounded electrical outlet.

4.5. സോഫ്റ്റ്വെയർ ഇൻസ്റ്റാളേഷൻ

Install the necessary software (e.g., LightBurn, RDWorks) on your computer. Refer to the software-specific documentation for detailed installation and setup instructions.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1. പ്രവർത്തനത്തിനായി തയ്യാറെടുക്കുന്നു

1. Power on the water chiller and verify water flow.
2. Power on the air assist pump and exhaust fan.
3. Power on the laser engraver.
4. Place your material securely on the workbed. For larger materials, utilize the 4-way pass-through feature as needed.

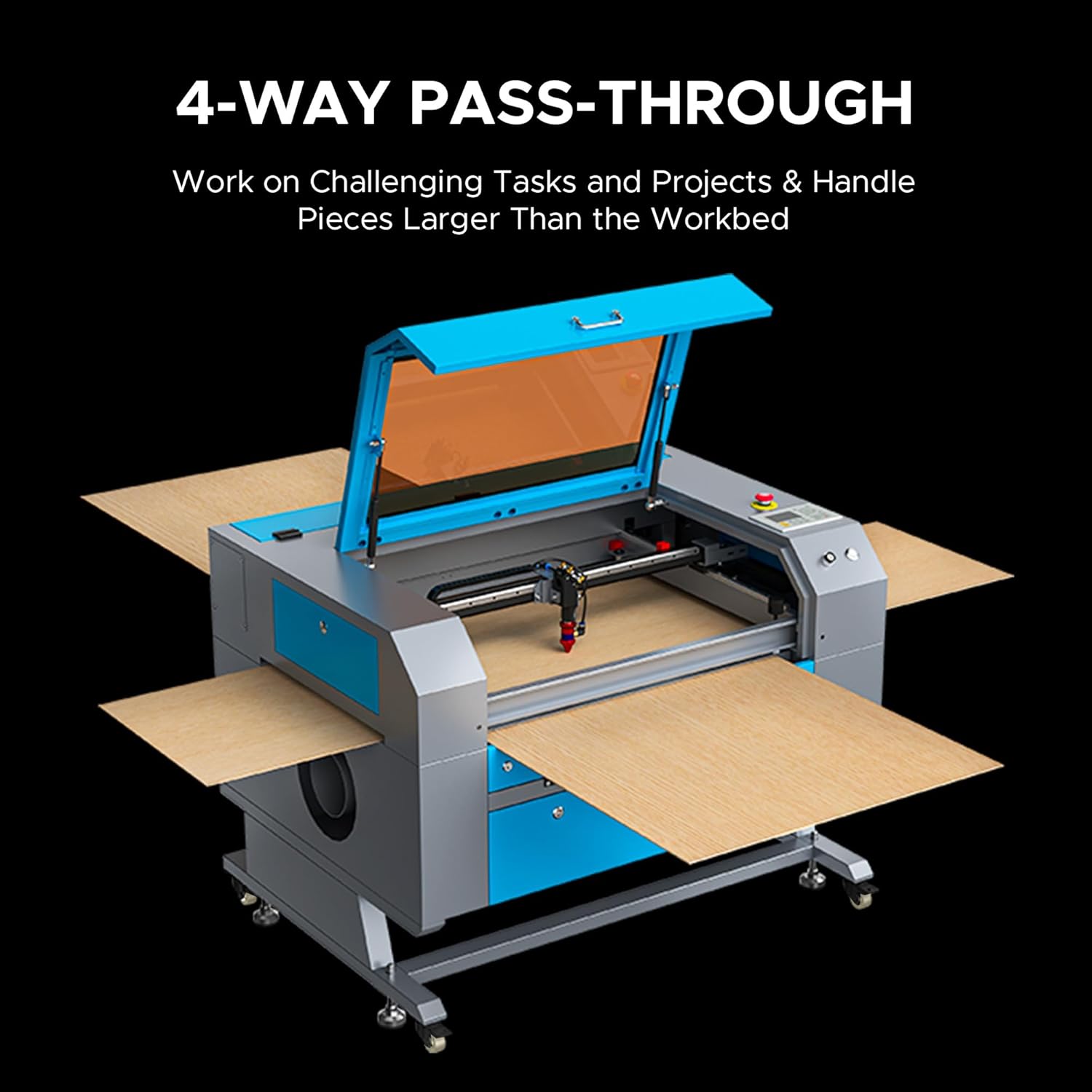

Figure 5.1: Utilizing the 4-way pass-through for oversized materials.

5.2. Using Autofocus

The autofocus function simplifies setting the correct focal distance.

1. Position the laser head over the material.
2. Press the 'Autofocus' button on the control panel or initiate it via software. The laser head will automatically adjust to the optimal focal height.

Figure 5.2: Built-in autofocus and air assist mechanism.

5.3. സോഫ്റ്റ്‌വെയർ വർക്ക്ഫ്ലോ

1. ഡിസൈൻ: Create or import your design in compatible software (e.g., LightBurn).
2. ക്രമീകരണങ്ങൾ: Adjust laser power, speed, and other parameters according to the material type and desired effect. Refer to material test guides for recommended settings.
3. പ്രീview: സോഫ്റ്റ്‌വെയറിന്റെ പ്രീ-ഉപയോഗിക്കുകview function to verify the job path and estimated time.
4. Send to Machine: Transfer the job to the laser engraver via USB or network connection.

5.4. Starting and Monitoring a Job

1. On the machine's control panel, select the job and press 'Start' or 'Run'.
2. Monitor the engraving/cutting process through the flame-resistant observation window. Do not leave the machine unattended.
3. In case of emergency or malfunction, press the emergency stop button immediately.

ചിത്രം 5.3: ഉദാample of precise cutting on wood.

6. പരിപാലനം

WARNING: Always disconnect power to the machine before performing any maintenance.

6.1. Cleaning the Optical Path (Lens and Mirrors)

Regular cleaning of the laser lens and mirrors is crucial for maintaining laser performance and beam quality.

• Use only lens cleaning solution and specialized optical wipes.
• Gently wipe the lens and mirrors to remove dust and debris. Avoid touching optical surfaces with bare hands.

6.2. വാട്ടർ ചില്ലർ പരിപാലനം

• വെള്ളം മാറ്റിസ്ഥാപിക്കൽ: Change the distilled water or coolant every 1-3 months, or as recommended by the chiller manufacturer, to prevent algae growth and maintain cooling efficiency.
• ഫിൽട്ടർ വൃത്തിയാക്കൽ: Clean the chiller's filter regularly to ensure proper water flow.

6.3. Workbed and Interior Cleaning

• Remove the workbed and clean it of any accumulated debris or residue.
• Wipe down the interior of the machine, including the rails and gantry, to remove dust and particulate matter.

6.4. ലൂബ്രിക്കേഷൻ

Periodically lubricate the linear rails and bearings with appropriate lubricant to ensure smooth movement of the laser head.

7. പ്രശ്‌നപരിഹാരം

8 സ്പെസിഫിക്കേഷനുകൾ

• മോഡൽ നമ്പർ: SH-G570
• ലേസർ പവർ: 60W CO2
• പ്രവർത്തന മേഖല: 28" x 20" (700 മിമി x 500 മിമി)
• പരമാവധി കൊത്തുപണി വേഗത: 600 മിമി/സെ
• പരമാവധി കട്ടിംഗ് ആഴം: Up to 0.4" (10mm) in wood (material dependent)
• ലേസർ ക്ലാസ്: ക്ലാസ് 2, 0.874 മെഗാവാട്ട് ഔട്ട്പുട്ട് പവർ
• ലേസർ ട്യൂബ് ആയുസ്സ്: Up to 12,000 hours (Yongli H2 tube)
• ഫോക്കസിംഗ്: ഓട്ടോഫോക്കസ്
• Material Pass-Through: 4-വഴി
• സോഫ്റ്റ്വെയർ അനുയോജ്യത: ആർ‌ഡി‌വർ‌ക്സ്, ലൈറ്റ്ബേൺ, കോറൽ‌ഡ്രോ, ഓട്ടോകാഡ്

Figure 8.1: Work area dimensions.

8.1. Applicable Materials

The OMTech 60W CO2 Laser Engraver is suitable for a wide range of materials. Refer to the table below for engraving and cutting capabilities.

Figure 8.2: Material compatibility chart for engraving and cutting.

9. വാറൻ്റിയും പിന്തുണയും

നിങ്ങളുടെ ലേസർ എൻഗ്രേവറിന് OMTech സമഗ്രമായ പിന്തുണ നൽകുന്നു.

• വാറൻ്റി: This product includes a two-year support period. Specific warranty terms and conditions apply. Please refer to your purchase documentation for full details.
• സാങ്കേതിക സഹായം: U.S.-based technical support is available to assist with any issues or questions you may encounter.
• കസ്റ്റമർ സർവീസ്: 24/7 online customer service is provided for your convenience.

For support, please visit the official OMTech webസൈറ്റ് അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുക.
