OMTech 90W CO2 ലേസർ എൻഗ്രേവർ (മോഡൽ SH-G570) ഇൻസ്ട്രക്ഷൻ മാനുവൽ

1. ആമുഖം

This manual provides essential information for the safe and effective operation of your OMTech 90W CO2 Laser Engraver, Model SH-G570. Please read all instructions carefully before operating the machine to ensure proper usage and to prevent injury or damage.

OMTech 90W CO2 Laser Engraver machine, blue and grey, with caster wheels.

Figure 1: OMTech 90W CO2 Laser Engraver (Model SH-G570)

2. സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ

Operating a laser engraver requires adherence to strict safety protocols. Failure to follow these guidelines can result in serious injury or damage to the equipment.

നേത്ര സംരക്ഷണം: Never look directly into the laser beam. The machine features a widened viewing window made from flame-retardant material for safe observation.
വെൻ്റിലേഷൻ: Ensure adequate ventilation to remove smoke and fumes generated during operation. The integrated air assist system helps keep the work area clear.
Automatic Cover Interlock: The laser automatically shuts off when the lid is opened, preventing accidental exposure to the laser beam.
മെറ്റീരിയൽ അനുയോജ്യത: Only engrave or cut materials approved for CO2 lasers. Refer to the material compatibility chart in Section 5.
അടിയന്തരമായി നിർത്തുക: അടിയന്തര സ്റ്റോപ്പ് ബട്ടണിന്റെ സ്ഥാനവും പ്രവർത്തനവും സ്വയം പരിചയപ്പെടുത്തുക.

Close-up of the OMTech laser engraver's flame-retardant viewing window, showing a piece of wood being engraved.

Figure 2: Flame-Retardant Viewing Window for Safe Observation

3. സജ്ജീകരണം

ഒപ്റ്റിമൽ പ്രകടനത്തിനും സുരക്ഷയ്ക്കും ശരിയായ സജ്ജീകരണം നിർണായകമാണ്.

3.1. പ്ലേസ്മെന്റ്

Place the machine on a stable, level surface in a well-ventilated area. Ensure sufficient space around the machine for operation and maintenance, especially considering the 4-way pass-through feature.

3.2. കണക്ഷനുകൾ

ശക്തി: ഒരു ഗ്രൗണ്ടഡ് പവർ ഔട്ട്ലെറ്റിലേക്ക് മെഷീൻ ബന്ധിപ്പിക്കുക.
Water Pump/Cooling System: Connect the external water pump to the machine and ensure it is filled with distilled water. This system is vital for cooling the laser tube during operation.
Air Assist System: Connect the air assist pump. The integrated air assist system directs a stream of air to the cutting point, reducing flare-ups and removing debris.
വെൻ്റിലേഷൻ: Connect the exhaust hose to the machine and vent it outdoors or to a dedicated fume extractor.

Close-up of the laser head with built-in air assist, showing arrows indicating airflow to clear debris.

Figure 3: Built-in Air Assist System

OMTech laser engraver with all four pass-through doors open, showing a large piece of wood extending through the machine.

Figure 4: Four-Way Pass-Through Capability

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

4.1. Control Panel and Software

The machine features a digital control panel for easy operation. It is compatible with various software, including RDWorks, LightBurn, CorelDRAW, and AutoCAD, allowing for flexible design and control.

OMTech laser engraver control panel with various buttons and a screen, surrounded by logos of compatible software like RDWorks, LightBurn, CorelDRAW, and AutoCAD.

Figure 5: Digital Control Panel and Software Compatibility

4.2 മെറ്റീരിയൽ തയ്യാറാക്കൽ

Place your material securely on the workbed. The spacious 28"x20" workspace accommodates a variety of project sizes. For longer items, utilize the four-way pass-through doors.

4.3. ലേസർ ഓപ്പറേഷൻ

The 90W CO2 laser offers powerful cutting and engraving capabilities. It can achieve up to 0.4" deep cuts in wood and engrave on materials like glass, acrylic, and leather at speeds up to 600 mm/s.

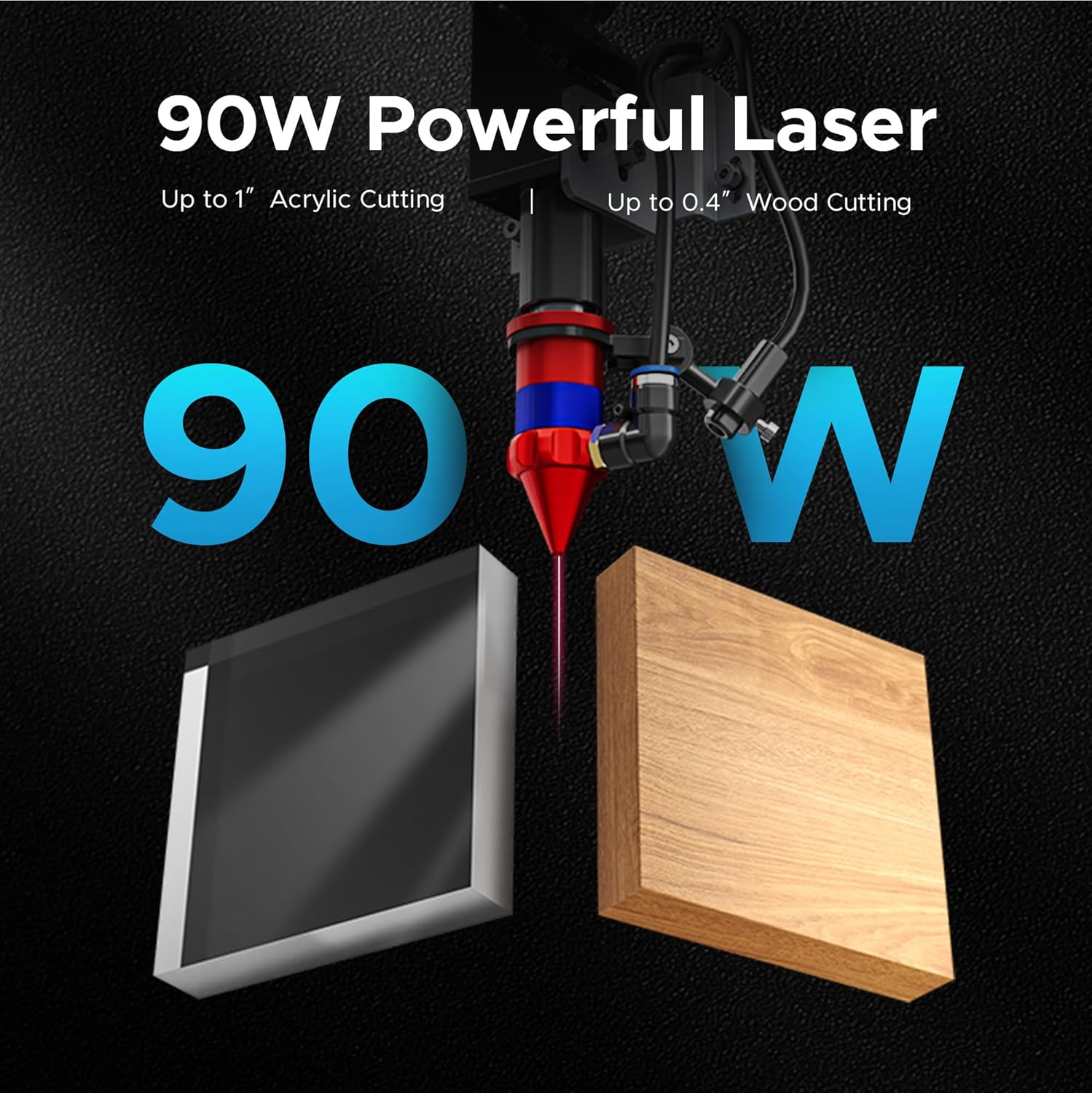

Graphic illustrating the 90W laser power, showing cutting capabilities for up to 1 inch acrylic and 0.4 inch wood.

Figure 6: 90W Laser Power and Material Capabilities

Video 1: Laser Engraver in Operation

Video 2: Laser Cutting Demonstration

5. മെറ്റീരിയൽ അനുയോജ്യത

The OMTech 90W CO2 Laser Engraver is suitable for a wide range of materials. Refer to the table below for common materials and their compatibility with engraving and cutting functions.

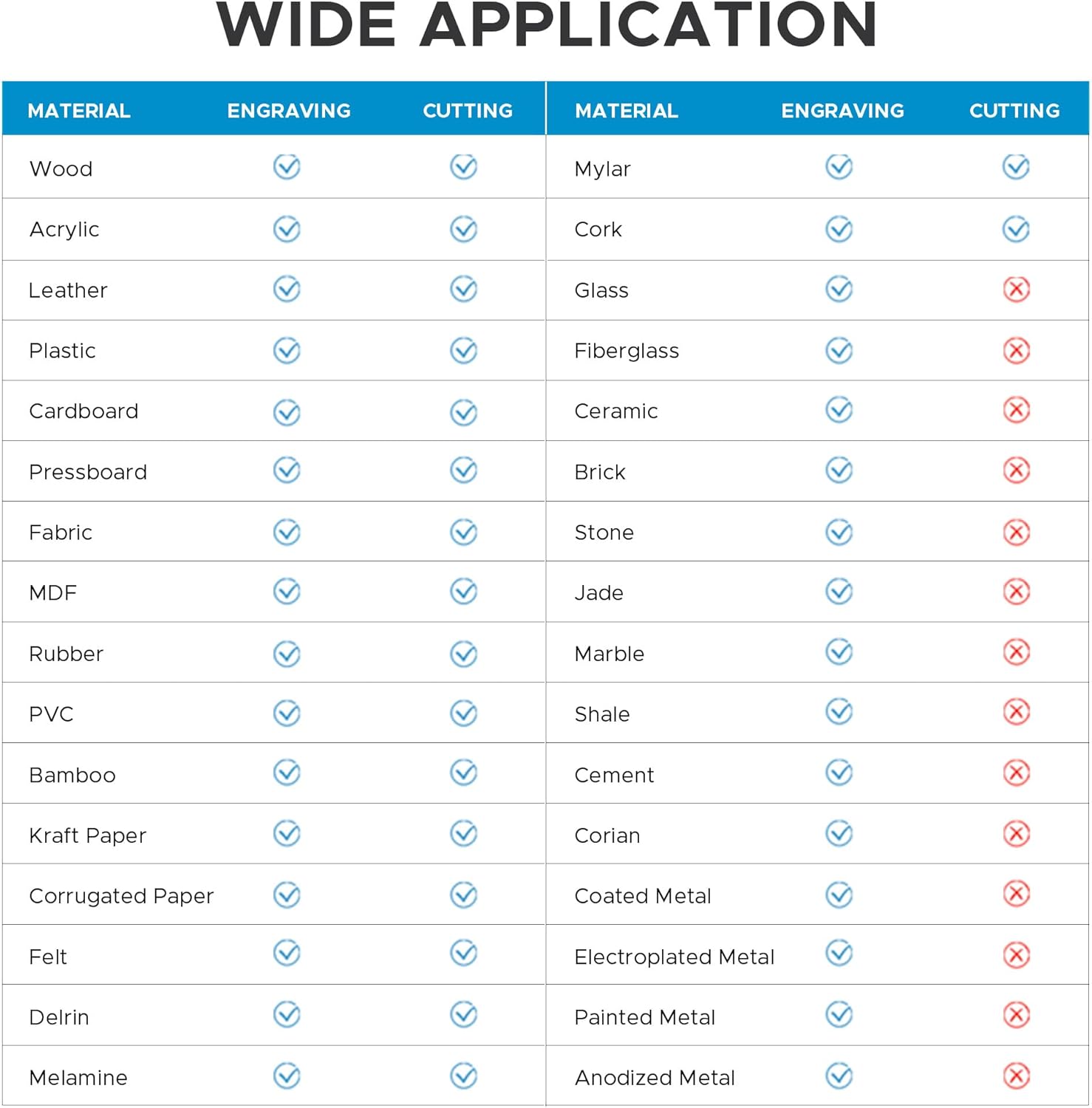

Table showing wide application of the laser engraver across various materials for engraving and cutting.

Figure 7: Material Compatibility Chart

6. പരിപാലനം

പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ ലേസർ എൻഗ്രേവറിന്റെ ദീർഘായുസ്സും മികച്ച പ്രകടനവും ഉറപ്പാക്കുന്നു.

6.1. വൃത്തിയാക്കൽ

ലെൻസുകളും കണ്ണാടികളും: Regularly inspect and clean the laser lenses and mirrors using appropriate cleaning solutions and lint-free wipes.
വർക്ക്ബെഡ്: Clean the honeycomb and blade workbeds to remove debris and residue from cutting and engraving operations.

6.2. തണുപ്പിക്കൽ സംവിധാനം

Monitor the water pump and ensure the cooling water is clean and at the correct temperature to prevent overheating of the laser tube.

6.3. Air Assist System

Verify that the air assist system is functioning correctly to maintain clear visibility and prevent material scorching.

7 സ്പെസിഫിക്കേഷനുകൾ

Key technical specifications for the OMTech 90W CO2 Laser Engraver (Model SH-G570):

മോഡൽ നമ്പർ: SH-G570
റേറ്റുചെയ്ത പവർ: 90W
Max. Engraving Speed: 600 മിമി/സെ
പ്രവർത്തന മേഖല: 28" x 20"
നാല് വഴികളിലൂടെയുള്ള ചുരം: അതെ
Laser Tube Lifespan: Up to 8,000 hours (can last longer at lower settings)
എയർ അസിസ്റ്റ്: സംയോജിപ്പിച്ചത്
സുരക്ഷാ സവിശേഷതകൾ: ഫ്ലേം റിട്ടാർഡൻ്റ് viewing window, automatic cover interlock
സോഫ്റ്റ്വെയർ അനുയോജ്യത: RDWorks, LightBurn, CorelDRAW, AutoCAD
മെഷീൻ ഭാരം: 227.1 പൗണ്ട്
Side/Side Pass Size: 19.7" x 0.8"
Front/Back Pass Size: 31.5" x 3.9"
മെഷീൻ അളവുകൾ: 57.1" x 34.3" x 36.6"

Graphic displaying key specifications of the OMTech laser engraver, including rated power, engraving speed, machine weight, pass sizes, and dimensions.

Figure 8: Key Product Specifications

8. വാറൻ്റിയും പിന്തുണയും

OMTech provides comprehensive support for its products. This includes 24/7 global support, technical guidance, and local demonstrations by appointment. The product comes with 2 years of comprehensive service.
