1. ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of your MiBOXER MG5-06F-ZL or MG5-12F-ZL RGB+CCT Foldable Magnetic Grille Light. This intelligent lighting solution offers dynamic and flexible illumination for various indoor environments. Please read this manual thoroughly before use to ensure proper functionality and safety.
2 സുരക്ഷാ വിവരങ്ങൾ
- ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണിക്ക് മുമ്പ് വൈദ്യുതി വിതരണം വിച്ഛേദിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- ഇൻസ്റ്റാളേഷൻ ഒരു യോഗ്യതയുള്ള ഇലക്ട്രീഷ്യൻ അല്ലെങ്കിൽ പ്രാദേശിക ഇലക്ട്രിക്കൽ കോഡുകൾക്കനുസൃതമായി നടത്തണം.
- Do not operate the light in wet or damp വ്യവസ്ഥകൾ.
- പ്രകാശിക്കുമ്പോൾ പ്രകാശ സ്രോതസ്സിലേക്ക് നേരിട്ട് കണ്ണുകൾ എക്സ്പോഷർ ചെയ്യുന്നത് ഒഴിവാക്കുക.
- Do not disassemble or modify the product, as this will void the warranty and may cause electrical hazards.
- ഉൽപ്പന്നം കുട്ടികളിൽ നിന്ന് അകറ്റി നിർത്തുക.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
3.1 പ്രധാന സവിശേഷതകൾ
- Dual-Mode Wireless Control: Supports both Zigbee 3.0 and 2.4GHz RF for broad compatibility with smart home ecosystems and MiBOXER remotes.
- RGB+CCT Lighting: Offers 16 million colors and tunable white temperature (2700K–6500K) for personalized illumination.
- മടക്കാവുന്ന ഡിസൈൻ: Adjustable beam angle with a foldable head for targeted accent lighting or ambient glow.
- Magnetic Track Mounting: Instantly attachable to 48V magnetic track systems without the need for tools.
- സ്മാർട്ട് നിയന്ത്രണം: App and voice control (via compatible Zigbee gateway) with scene, group, and schedule functions.
- Energy-Efficient & Compact: Powerful output in a slim, low-profile ശരീരം.
3.2 ബോക്സിൽ എന്താണുള്ളത്
അൺപാക്ക് ചെയ്യുമ്പോൾ, എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക:
- 1 x MiBOXER MG5-06F-ZL or MG5-12F-ZL Foldable Magnetic Grille Light
Note: Magnetic track system, Zigbee gateway, and 2.4G RF remote control are sold separately.
Figure 1: MiBOXER MG5-12F-ZL Foldable Magnetic Grille Light (Unfolded)
Figure 2: MiBOXER MG5-12F-ZL Foldable Magnetic Grille Light (Folded)
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
4.1 Magnetic Track Installation
- Ensure the 48V magnetic track system is properly installed and powered off.
- Align the magnetic base of the grille light with the track.
- Gently place the light onto the track. The strong magnets will secure it in place.
- Verify that the security clips on both sides are engaged for dual protection.
- The light can be moved freely along the track to adjust its position.
Figure 3: Magnetic Track Installation
Figure 4: Dual Lock and Movement on Track
4.2 Zigbee 3.0 Pairing (Requires Zigbee Gateway)
- Power on the magnetic track system.
- Ensure your Zigbee gateway (e.g., Tuya Smart gateway) is powered on and connected to your network.
- Open your smart home app (e.g., Tuya Smart app) and initiate the device discovery or pairing process.
- The light should automatically enter pairing mode when first powered on. If not, power cycle the light (turn off and on) a few times until it blinks, indicating pairing mode.
- Once discovered, follow the app's instructions to add the light to your smart home system.

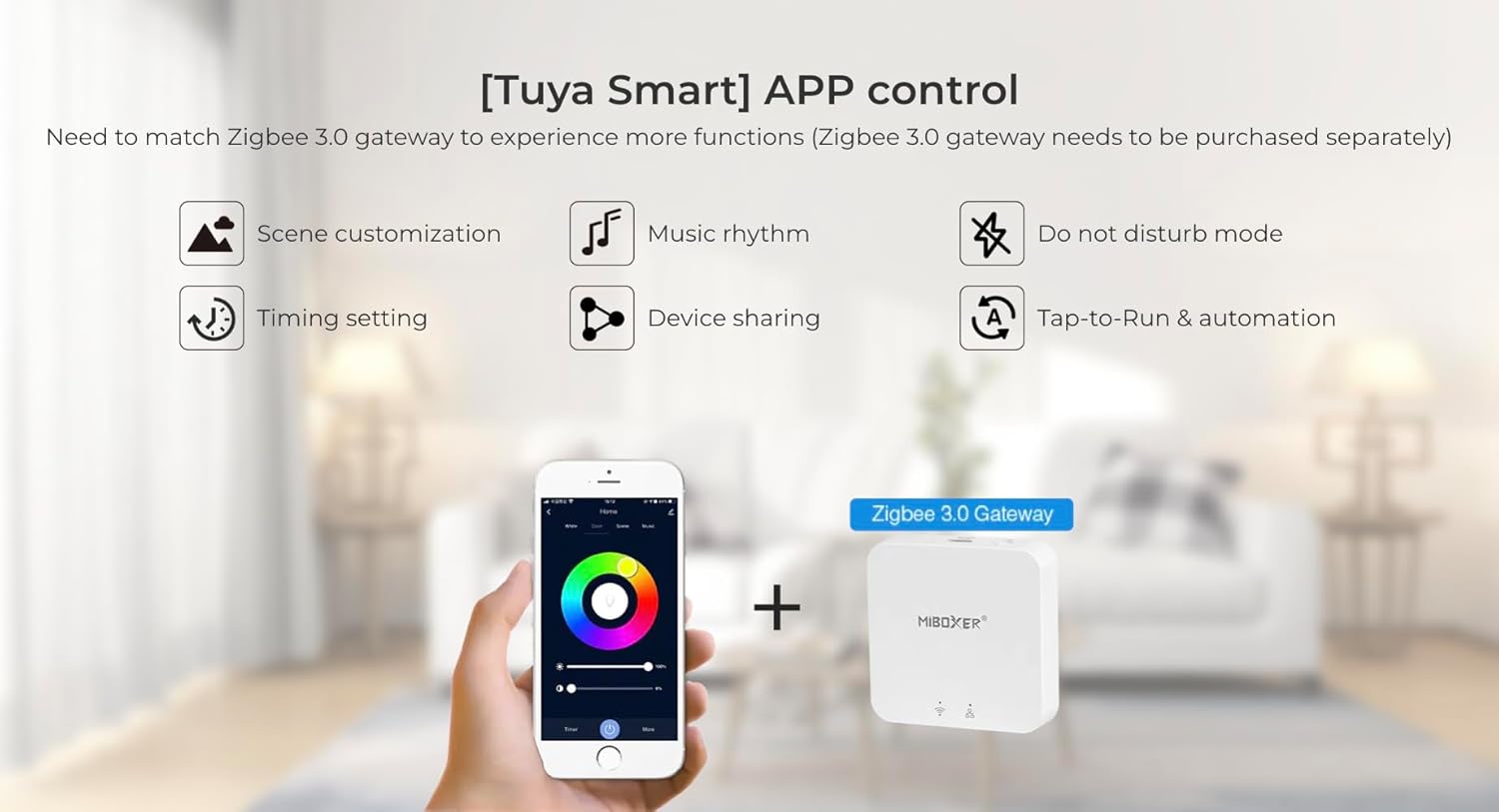

Figure 5: Tuya Smart App Control Interface
4.3 2.4G RF Remote Control Pairing (Optional)
- ലൈറ്റ് ഓണാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- On your Mi-Light / MiBoxer 2.4GHz remote control, press and hold the "ON" button for the desired zone within 3 seconds of powering on the light.
- The light will blink several times to confirm successful pairing.
- To unpair, press and hold the "OFF" button for the desired zone within 3 seconds of powering on the light. The light will blink rapidly to confirm unpairing.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 Basic Control (via App or Remote)
- പവർ ഓൺ/ഓഫ്: Use the designated power button on your remote or within the smart app.
- തെളിച്ച ക്രമീകരണം: Adjust the light intensity using the brightness slider or buttons.
- വർണ്ണ താപനില ക്രമീകരണം: Change the white light from warm white (2700K) to cool white (6500K).
- വർണ്ണ തിരഞ്ഞെടുപ്പ്: Choose from 16 million RGB colors using the color wheel in the app or dedicated color buttons on the remote.
5.2 Foldable Head Adjustment
The grille light features a foldable design, allowing you to adjust the direction of the light output. Gently pivot the light head to achieve your desired beam angle for accent lighting or general illumination.
Figure 6: Foldable Head Mechanism
5.3 Advanced App Functions (with Zigbee Gateway)
When connected to a Zigbee gateway and controlled via a smart app (e.g., Tuya Smart), you can access advanced features:
- രംഗം ഇഷ്ടാനുസൃതമാക്കൽ: Create and save custom lighting scenes for different moods or activities.
- സംഗീത താളം: Synchronize light effects with music.
- ശല്യപ്പെടുത്തരുത് മോഡ്: Prevent automatic light activation during specific times.
- സമയ ക്രമീകരണം: നിശ്ചിത സമയങ്ങളിൽ ലൈറ്റുകൾ ഓൺ/ഓഫ് ചെയ്യാൻ ഷെഡ്യൂൾ ചെയ്യുക.
- ഉപകരണം പങ്കിടൽ: Share control of the light with family members.
- Tap-to-Run & Automation: Set up automated actions based on triggers (e.g., turn on when motion is detected).
6. പരിപാലനം
- വൃത്തിയാക്കൽ: Disconnect power before cleaning. Use a soft, dry cloth to wipe the surface of the light. Do not use abrasive cleaners or solvents.
- പരിശോധന: Periodically check the magnetic connection and track for any signs of wear or damage.
- ഉപയോക്തൃ-സേവനയോഗ്യമായ ഭാഗങ്ങൾ ഇല്ല: The LED light source is integrated and not user-replaceable. Do not attempt to open the fixture.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ലൈറ്റ് ഓണാക്കില്ല. | No power to the track; loose connection; faulty light. | Check power supply to the track. Ensure the light is securely seated on the magnetic track. Test with another light if available. |
| Cannot pair with Zigbee gateway. | Light not in pairing mode; gateway too far; interference. | Power cycle the light to re-enter pairing mode. Ensure the light is within range of the Zigbee gateway. Check for other 2.4GHz devices causing interference. |
| Cannot pair with 2.4G RF remote. | Incorrect pairing procedure; remote battery low. | Repeat the pairing steps carefully (Section 4.3). Replace remote batteries if necessary. |
| Colors or brightness not responding. | Connectivity issue; app/remote malfunction. | Check Zigbee/RF connection. Restart the app or replace remote batteries. Power cycle the light. |
8 സ്പെസിഫിക്കേഷനുകൾ
| പരാമീറ്റർ | മൂല്യം |
|---|---|
| മോഡൽ നമ്പറുകൾ | MG5-06F-ZL (6W), MG5-12F-ZL (12W) |
| ശക്തി | 6W / 12W (depending on model) |
| പ്രകാശ സ്രോതസ്സ് തരം | എൽഇഡി |
| വർണ്ണ തരം | RGB+CCT (16 Million Colors + Tunable White) |
| വർണ്ണ താപനില | 2700 കെ - 6500 കെ |
| നിയന്ത്രണ പ്രോട്ടോക്കോളുകൾ | Zigbee 3.0, 2.4G RF |
| സിഗ്ബീ നിയന്ത്രണ ദൂരം | 50 മീ (തുറന്ന പ്രദേശം) |
| 2.4G RF Remote Control Distance | 25മീ |
| പവർ ഉറവിടം | Corded Electric (48V Magnetic Track System) |
| മെറ്റീരിയൽ | പ്ലാസ്റ്റിക് |
| Product Dimensions (MG5-12F-ZL) | 4.5"L x 3"W x 2.4"H (approx. 114mm L x 76mm W x 61mm H) |
| നിർമ്മാതാവ് | മിബോക്സർ |
ചിത്രം 7: ഉൽപ്പന്ന അളവുകളുടെ ഡയഗ്രം
Figure 8: EU Energy Label for MG5-12F-ZL. For more details, visit https://eprel.ec.europa.eu/qr/1204626
9. വാറൻ്റിയും പിന്തുണയും
This product comes with a standard manufacturer's warranty. For specific warranty terms and conditions, please refer to the documentation provided with your purchase or contact your retailer. For technical support or inquiries, please visit the official MiBOXER webസൈറ്റ് അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവന വിഭാഗവുമായി ബന്ധപ്പെടുക.
Note: Warranty may be voided by improper installation, unauthorized modifications, or misuse of the product.
