4DRC S7 RC Boat Instruction Manual

1. ആമുഖം

This manual provides detailed instructions for the safe and effective operation of your 4DRC S7 RC Boat. The 4DRC S7 is a high-speed remote control boat designed for use in pools and lakes, featuring LED lights and a 2.4GHz control system. Please read this manual thoroughly before first use to ensure proper setup and to maximize your enjoyment of the product.

2. സുരക്ഷാ മുൻകരുതലുകൾ

• ആളുകൾ, മൃഗങ്ങൾ, തടസ്സങ്ങൾ എന്നിവയിൽ നിന്ന് അകന്ന് എപ്പോഴും തുറന്ന വെള്ളത്തിൽ ബോട്ട് പ്രവർത്തിപ്പിക്കുക.
• ഉപ്പുവെള്ളത്തിൽ പ്രവർത്തിക്കരുത്.
• Ensure the battery compartment is securely sealed before placing the boat in water.
• 14 വയസ്സിന് താഴെയുള്ള ഉപയോക്താക്കൾക്ക് മുതിർന്നവരുടെ മേൽനോട്ടം ശുപാർശ ചെയ്യുന്നു.
• Never touch the propeller when the boat is powered on.
• Remove batteries from both the boat and remote control when not in use.
• Do not attempt to modify the boat or its components.

3. പാക്കേജ് ഉള്ളടക്കം

നിങ്ങളുടെ പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• 4DRC S7 RC Boat
• റിമോട്ട് കൺട്രോൾ
• Rechargeable Boat Batteries (x2)
• യുഎസ്ബി ചാർജിംഗ് കേബിൾ
• സ്പെയർ പ്രൊപ്പല്ലറുകൾ (x2)
• സ്ക്രൂഡ്രൈവർ
• നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)

Figure 3.1: 4DRC S7 RC Boat and included accessories.

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The 4DRC S7 RC Boat is engineered for performance and durability. Key features include:

• ഹൈ-സ്പീഡ് ഓപ്പറേഷൻ: Capable of reaching speeds up to 30KMH.
• 7-Mode LED Lights: Integrated LED lights for enhanced visibility and visual appeal during operation.
• Dual Motor Drive: Provides strong driving force for efficient movement.
• സ്വയം-വലതുപക്ഷ പ്രവർത്തനം: Designed to automatically flip back upright if it capsizes.
• Triple Sealed Waterproof Design: Multiple layers of sealing protect internal components from water intrusion.
• 2.4GHz റിമോട്ട് കൺട്രോൾ: Ensures stable and interference-free control, allowing multiple boats to operate simultaneously.
• കുറഞ്ഞ പവർ അലാറം: Alerts the user when the boat's battery is running low.

Figure 4.1: The 4DRC S7 RC boat in action, highlighting its racing quality.

Figure 4.2: Illustration of the boat's speed capability and power components.

Figure 4.3: The boat's automatic self-righting mechanism.

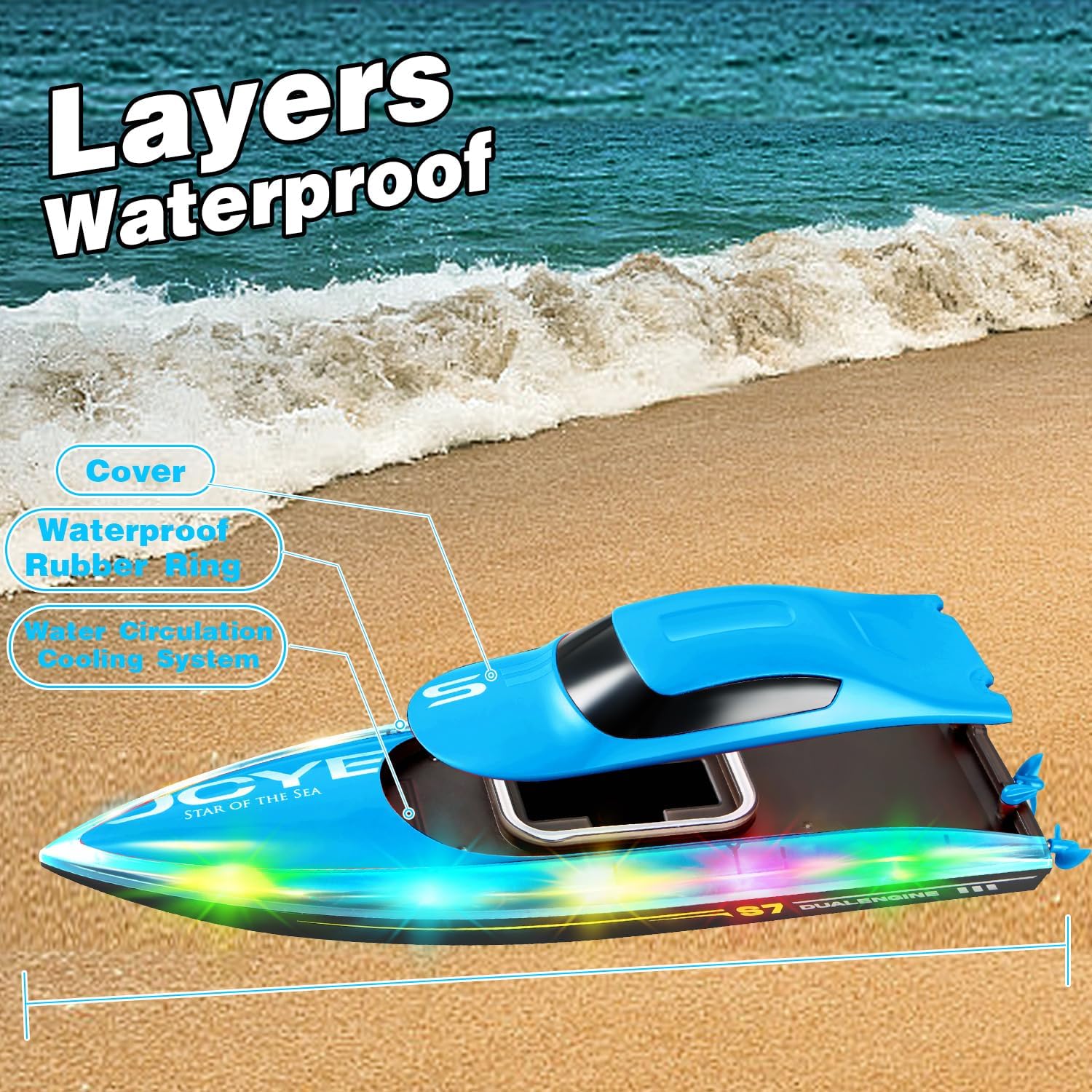

ചിത്രം 4.4: ക്രോസ്-സെക്ഷൻ view illustrating the multi-layered waterproof design.

5. സജ്ജീകരണം

5.1 ബോട്ട് ബാറ്ററി ചാർജ് ചെയ്യുന്നു

1. Open the boat's battery compartment by unlatching the cover.
2. Remove the rechargeable battery from the boat.
3. Connect the boat battery to the USB charging cable.
4. USB ചാർജിംഗ് കേബിൾ ഒരു സാധാരണ USB പവർ അഡാപ്റ്ററിലേക്ക് പ്ലഗ് ചെയ്യുക (ഉൾപ്പെടുത്തിയിട്ടില്ല).
5. ചാർജ് ചെയ്യുമ്പോൾ USB കേബിളിലെ ചാർജിംഗ് ഇൻഡിക്കേറ്റർ ലൈറ്റ് പ്രകാശിക്കുകയും പൂർണ്ണമായി ചാർജ് ചെയ്യുമ്പോൾ ഓഫാകുകയും ചെയ്യും.
6. ഒരു ബാറ്ററി ചാർജ് ചെയ്യാൻ ഏകദേശം 50 മിനിറ്റ് എടുക്കും.

Figure 5.1: Battery life and charging time information.

5.2 റിമോട്ട് കൺട്രോളിൽ ബാറ്ററികൾ ഇൻസ്റ്റാൾ ചെയ്യുന്നു

1. റിമോട്ട് കൺട്രോളിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കണ്ടെത്തുക.
2. ബാറ്ററി കവർ തുറക്കുക.
3. Insert 2 AA batteries (included) into the compartment, observing correct polarity (+/-).
4. ബാറ്ററി കവർ സുരക്ഷിതമായി അടയ്ക്കുക.

5.3 ബോട്ട് ബാറ്ററി ഇൻസ്റ്റാൾ ചെയ്യുന്നു

1. After charging, insert the boat battery into the battery compartment.
2. Connect the battery plug to the boat's power connector.
3. Ensure the battery is seated correctly and the wires are not pinched.
4. Close the battery compartment cover firmly, ensuring the waterproof seal is intact.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1 പവർ ഓണാക്കലും ജോടിയാക്കലും

1. Place the boat in water. The boat will not activate out of water for safety.
2. റിമോട്ട് കൺട്രോൾ ഓണാക്കുക. റിമോട്ടിലെ ഇൻഡിക്കേറ്റർ ലൈറ്റ് മിന്നിമറയും.
3. The remote control and boat will automatically pair. The remote's indicator light will become solid when paired successfully.

6.2 അടിസ്ഥാന നിയന്ത്രണങ്ങൾ

• മുന്നോട്ട്/പിന്നോട്ട്: ഇടത് ജോയിസ്റ്റിക്ക് മുന്നോട്ടോ പിന്നോട്ടോ തള്ളുക.
• ഇടത്തേക്ക്/വലത്തേക്ക് തിരിയുക: വലത് ജോയിസ്റ്റിക്ക് ഇടത്തോട്ടോ വലത്തോട്ടോ തള്ളുക.
• വേഗത ക്രമീകരണം: The remote may have a speed adjustment button or trigger for varying speeds.

Figure 6.1: Remote control range and frequency.

6.3 LED ലൈറ്റ് മോഡുകൾ

The boat features multiple LED light modes. Refer to your remote control for specific buttons to cycle through or activate different light patterns.

6.4 ലോ പവർ അലാറം

When the boat's battery is low, the remote control will emit an alarm sound or the boat's lights may flash. This indicates it's time to bring the boat back to shore to avoid losing control.

Figure 6.2: Visual representation of the low power alarm feature.

6.5 One-Click Demo Mode

The boat may feature a one-click demo mode for automatic display of its capabilities. Consult your remote control for the specific button to activate this feature.

Figure 6.3: The boat executing its one-click demo routine.

6.6 ഔദ്യോഗിക ഉൽപ്പന്ന വീഡിയോ

7. പരിപാലനം

• After each use, thoroughly dry the boat with a soft cloth.
• Open the battery compartment and dry any moisture inside.
• Remove the boat battery and remote control batteries for long-term storage.
• Inspect the propeller for any debris or damage. Clean if necessary.
• ബോട്ടും റിമോട്ട് കൺട്രോളും നേരിട്ട് സൂര്യപ്രകാശത്തിൽ നിന്ന് അകലെ തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക.

8. പ്രശ്‌നപരിഹാരം

9 സ്പെസിഫിക്കേഷനുകൾ

• ഉൽപ്പന്ന അളവുകൾ: 12.6 x 3.9 x 2.7 ഇഞ്ച്
• ഇനത്തിൻ്റെ ഭാരം: 1.21 പൗണ്ട്
• ഇനം മോഡൽ നമ്പർ: 4D-S7
• നിർമ്മാതാവ് ശുപാർശ ചെയ്യുന്ന പ്രായം: 8 - 8 വർഷം
• ബാറ്ററികൾ: 2 AA batteries required for remote (included), 2 rechargeable boat batteries (included).
• പരമാവധി വേഗത: Up to 30KMH
• നിയന്ത്രണ ആവൃത്തി: 2.4GHz

10. വാറൻ്റിയും പിന്തുണയും

For warranty information or technical support, please refer to the contact details provided on the product packaging or the official 4DRC webസൈറ്റ്. ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്ക് വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
