MONODEAL T23 3-Speed Turntable User Manual

1. ആമുഖം

വാങ്ങിയതിന് നന്ദി.asing the MONODEAL T23 3-Speed Turntable. This manual provides essential information for the safe and correct operation of your device. Please read it thoroughly before use and retain it for future reference.

2 സുരക്ഷാ വിവരങ്ങൾ

• തീയോ വൈദ്യുതാഘാതമോ തടയാൻ യൂണിറ്റ് മഴയിലോ ഈർപ്പത്തിലോ തുറന്നുകാട്ടരുത്.
• കാബിനറ്റ് തുറക്കരുത്. യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർക്ക് മാത്രം സേവനം റഫർ ചെയ്യുക.
• Ensure the power adapter matches your local power supply.
• Place the unit on a stable, level surface away from direct sunlight, heat sources, and excessive dust or vibration.
• കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• 1 x MONODEAL T23 Record Player
• 1 x 5V 1.5A Power Cord
• 1 x ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

Familiarize yourself with the various parts and controls of your MONODEAL T23 Turntable.

ചിത്രം 4.1: മുകളിലും പിന്നിലും View of the MONODEAL T23 Turntable with labeled components including Power Switch, Headphone Jack, Mode button, LED Light, USB Port, Power Adapter Input, RCA Output Jacks, 45 RPM Fixator, Tone Arm Raise Lever, Auto Stop Switch, LP Speed Switch, and Stylus.

• Power Switch/Volume Knob: യൂണിറ്റ് ഓൺ/ഓഫ് ചെയ്ത് വോളിയം ക്രമീകരിക്കുന്നു.
• ഹെഡ്‌ഫോൺ ജാക്ക്: ഹെഡ്‌ഫോണുകൾ ഉപയോഗിച്ച് സ്വകാര്യ ശ്രവണത്തിനായി.
• മോഡ് ബട്ടൺ: Switches between different input modes (e.g., Phono, Bluetooth, USB).
• LED ലൈറ്റ്: Indicates power and mode status.
• USB പോർട്ട്: യുഎസ്ബി പ്ലേബാക്കിനായി.
• പവർ അഡാപ്റ്റർ ഇൻപുട്ട്: Connects to the provided 5V 1.5A power cord.
• RCA Output Jacks (L/R): ബാഹ്യ ഉപകരണങ്ങളുമായി ബന്ധിപ്പിക്കുന്നു ampലൈഫയർ അല്ലെങ്കിൽ പവർഡ് സ്പീക്കറുകൾ.
• 45 RPM Fixator: Adapter for 7-inch records with large center holes.
• Tone Arm Raise Lever: Lifts and lowers the tone arm gently.
• ഓട്ടോ സ്റ്റോപ്പ് സ്വിച്ച്: Enables or disables the auto-stop function.
• LP Speed Switch: Selects playback speed (33, 45, or 78 RPM).
• സ്റ്റൈലസ്: The needle that reads the grooves of the record.

5. സജ്ജീകരണം

1. അൺപാക്ക് ചെയ്യുന്നു: ടേൺടേബിൾ അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഭാവിയിലെ ഗതാഗതത്തിനോ സംഭരണത്തിനോ വേണ്ടി പാക്കേജിംഗ് സൂക്ഷിക്കുക.
2. പ്ലേസ്മെൻ്റ്: Place the turntable on a stable, level surface. Ensure there is adequate ventilation around the unit.
3. പവർ കണക്ഷൻ: Connect the provided 5V 1.5A power cord to the DC IN port on the back of the turntable and then plug it into a wall outlet.
4. പൊടി കവർ: The transparent dust cover can be opened or closed to protect the platter and stylus when not in use.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1 വിനൈൽ റെക്കോർഡുകൾ പ്ലേ ചെയ്യുന്നു

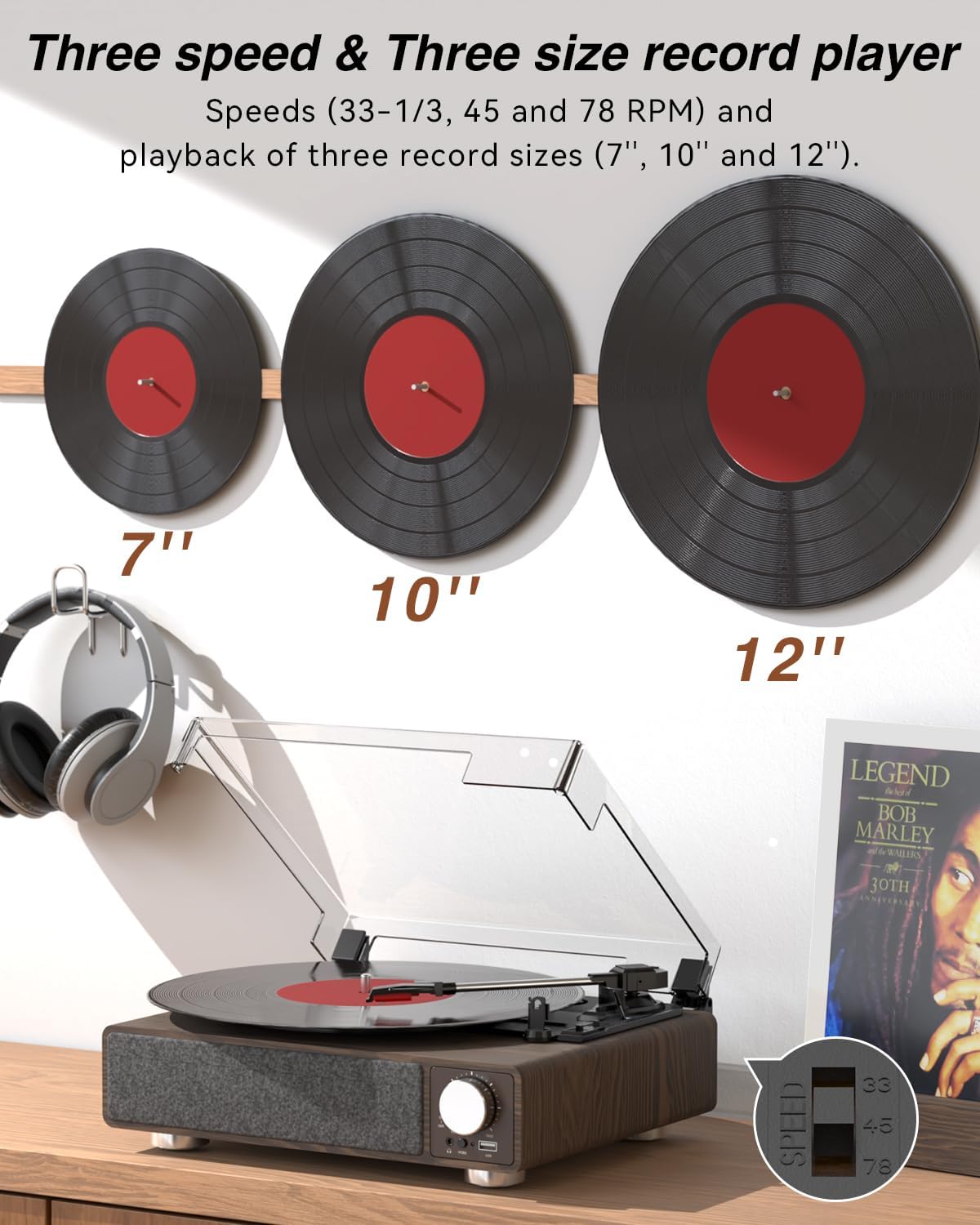

ചിത്രം 6.1: The MONODEAL T23 Turntable supports 3 speeds and 3 record sizes.

1. Turn the Power Switch/Volume Knob clockwise to turn on the unit.
2. പൊടി കവർ ഉയർത്തുക.
3. Place a vinyl record on the turntable platter. If playing a 7-inch record with a large center hole, place the 45 RPM fixator on the spindle first.
4. Select the appropriate speed (33, 45, or 78 RPM) using the LP Speed Switch, matching the record you are playing.
5. Push the Tone Arm Raise Lever up to lift the tone arm.
6. Manually move the tone arm over the desired starting track of the record.
7. Push the Tone Arm Raise Lever down to gently lower the tone arm onto the record. Playback will begin.
8. Adjust the volume using the Power Switch/Volume Knob.
9. Auto Stop Function: If the Auto Stop Switch is set to ON, the turntable will automatically stop rotating when the record finishes playing. If set to OFF, it will continue to rotate.
10. To stop playback, lift the tone arm using the lever and return it to the tone arm rest. Turn the Power Switch/Volume Knob counter-clockwise to turn off the unit.

6.2 Bluetooth Transmission (BT OUT)

This feature allows you to stream audio from the turntable to external Bluetooth speakers or headphones.

ചിത്രം 6.2: Bluetooth transmission from the turntable to external devices.

1. Ensure the turntable is powered on and in Phono mode (playing a record).
2. Press and hold the Mode button until the LED indicator flashes blue, indicating Bluetooth transmission pairing mode.
3. Place your Bluetooth speaker or headphones in pairing mode.
4. The turntable will automatically search for and connect to the nearest Bluetooth device. Once connected, the LED indicator will turn solid blue.
5. Audio from the record will now play through your connected Bluetooth device.

6.3 Bluetooth Reception (BT IN)

This feature allows you to stream audio from your mobile device (phone, tablet) to the turntable's built-in speakers.

ചിത്രം 6.3: Bluetooth reception by the turntable from a smartphone.

1. ടർടേബിൾ ഓണാക്കുക.
2. Press the Mode button repeatedly until the LED indicator flashes blue, indicating Bluetooth reception pairing mode.
3. On your mobile device, enable Bluetooth and search for available devices. Select "MONODEAL T23" from the list.
4. കണക്‌റ്റ് ചെയ്‌തുകഴിഞ്ഞാൽ, എൽഇഡി ഇൻഡിക്കേറ്റർ കടും നീലയായി മാറും.
5. Play audio on your mobile device, and it will sound through the turntable's speakers. Adjust volume using the turntable's volume knob or your mobile device.

6.4 യുഎസ്ബി പ്ലേബാക്ക്

The turntable supports playing audio fileഒരു യുഎസ്ബി ഫ്ലാഷ് ഡ്രൈവിൽ നിന്ന്.

1. Insert a USB flash drive into the USB port on the front of the turntable.
2. Press the Mode button to switch to USB mode. The LED indicator will change to reflect USB mode.
3. The turntable will automatically begin playing audio files from the USB drive. Use the control buttons (if available, or refer to the specific model's USB control instructions) to navigate tracks.

6.5 RCA ഔട്ട്പുട്ട്

ടർടേബിൾ ഒരു ബാഹ്യ ഉപകരണവുമായി ബന്ധിപ്പിക്കുക ampമെച്ചപ്പെടുത്തിയ ശബ്ദത്തിനായി ലിഫയർ അല്ലെങ്കിൽ പവർഡ് സ്പീക്കറുകൾ.

ചിത്രം 6.4: RCA output for external speakers and headphone jack for private listening.

1. Ensure the turntable and your external audio system are turned off.
2. Connect an RCA cable (not included) to the RCA Output Jacks (L/R) on the back of the turntable.
3. നിങ്ങളുടെ ഉപകരണത്തിലെ അനുബന്ധ ഓഡിയോ ഇൻപുട്ടിലേക്ക് RCA കേബിളിന്റെ മറ്റേ അറ്റം ബന്ധിപ്പിക്കുക. ampലൈഫയർ അല്ലെങ്കിൽ പവർഡ് സ്പീക്കറുകൾ.
4. Turn on both the turntable and your external audio system.
5. Play a record as described in Section 6.1. Audio will be routed through your external system. Adjust volume on both devices as needed.

6.6 ഹെഡ്‌ഫോൺ ജാക്ക്

For private listening, connect headphones to the 3.5mm headphone jack on the front of the unit.

1. Plug your 3.5mm headphones into the Headphone Jack.
2. Adjust the volume using the Power Switch/Volume Knob.

7. പരിപാലനം

7.1 ടേൺടേബിൾ വൃത്തിയാക്കൽ

• മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് യൂണിറ്റിന്റെ പുറംഭാഗം തുടയ്ക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
• പൊടി അടിഞ്ഞുകൂടുന്നത് തടയാൻ ഉപയോഗത്തിലില്ലാത്തപ്പോൾ പൊടി കവർ അടച്ചിടുക.

7.2 സ്റ്റൈലസ് കെയർ

• Handle the stylus with extreme care. Avoid touching the stylus tip with your fingers.
• മൃദുവായ ബ്രഷ് ഉപയോഗിച്ച് സ്റ്റൈലസ് ഇടയ്ക്കിടെ വൃത്തിയാക്കുക, പിന്നിൽ നിന്ന് മുന്നിലേക്ക് സൌമ്യമായി ബ്രഷ് ചെയ്യുക.
• A worn stylus can damage records and degrade sound quality. Replace the stylus when signs of wear appear (e.g., distorted sound, skipping).

7.3 റെക്കോർഡ് കെയർ

• Always hold records by their edges or center label.
• തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് രേഖകൾ അവയുടെ സ്ലീവുകളിൽ ലംബമായി സൂക്ഷിക്കുക.
• Clean records regularly with a dedicated record cleaning brush or solution to remove dust and static.

8. പ്രശ്‌നപരിഹാരം

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

MONODEAL products are designed and manufactured to the highest quality standards. For warranty information and technical support, please refer to the warranty card included with your purchase or visit the official MONODEAL website. Please have your model number (T23) and purchase date available when contacting support.
