ഉൽപ്പന്നം കഴിഞ്ഞുview
The ALLmeter DTI Digital Dial Indicator is a precision measuring tool designed for accurate dimensional measurements in various mechanical and industrial applications. It features a large LCD display for easy readability, switchable metric and imperial units, and a zero-setting function for versatile use.
ചിത്രം 1: മുൻഭാഗം view of the ALLmeter DTI Digital Dial Indicator, showing the LCD display and control buttons.
Figure 2: Detailed diagram illustrating the key components and dimensions of the digital dial indicator, including the LCD display, on/off switch, inch/mm switch, zero-setting button, holding point for clamp, spring-loaded probe, and screw thread type M2.5.
എന്താണ് ഉൾപ്പെടുത്തിയിരിക്കുന്നത്
പാക്കേജ് തുറക്കുമ്പോൾ, എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- Digital Dial Indicator unit
- Rear Cover (for mounting)
- 1.5V Battery (LR44 type)
- നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)

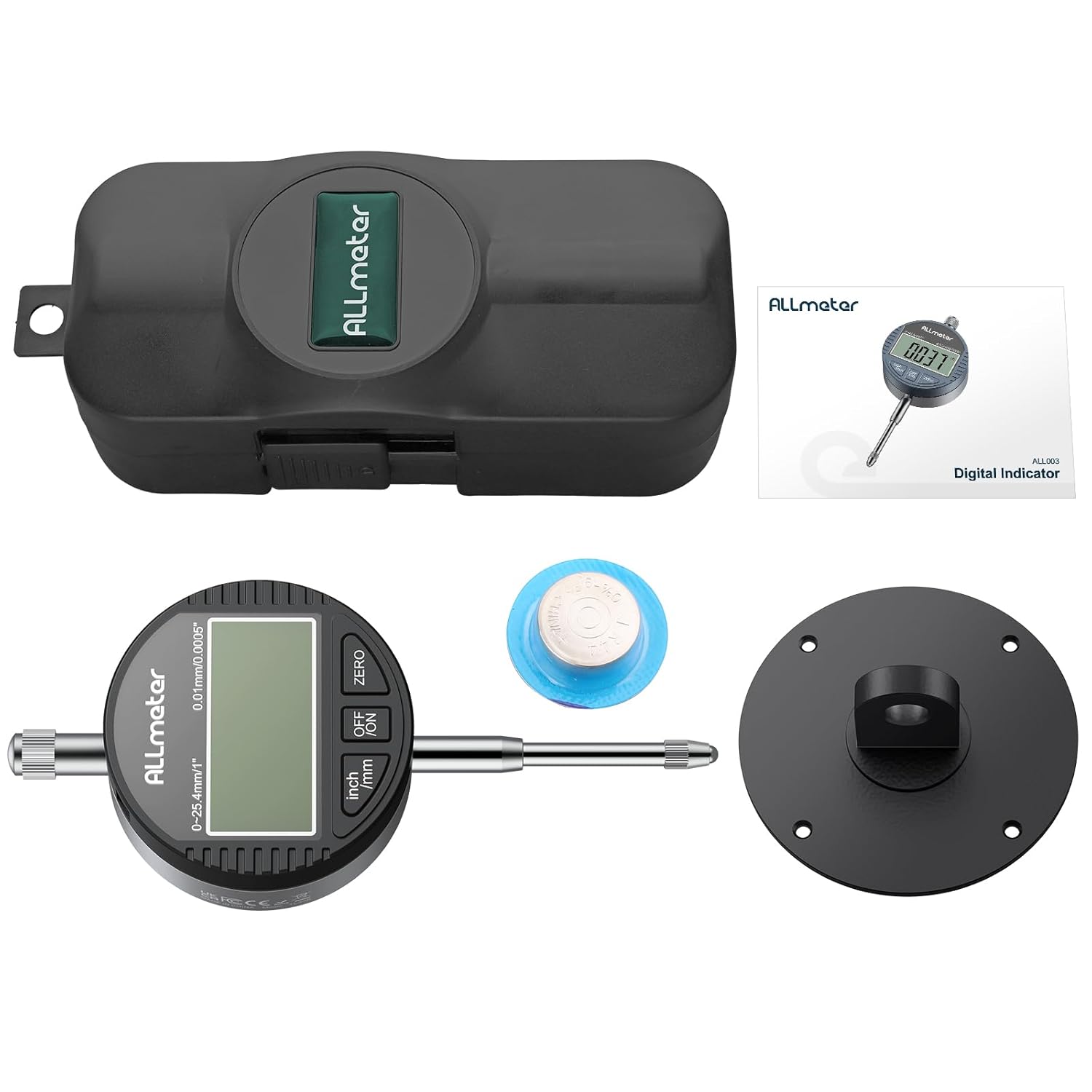

Figure 3: Image showing the complete contents of the product package, including the digital dial indicator, rear cover, battery, and instruction manual.
സജ്ജമാക്കുക
1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ
The digital dial indicator requires one LR44 1.5V button cell battery. The battery compartment is located on the side of the unit.
- ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ കണ്ടെത്തുക.
- കമ്പാർട്ട്മെന്റ് തുറക്കാൻ കവർ സൌമ്യമായി സ്ലൈഡ് ചെയ്യുകയോ അഴിക്കുകയോ ചെയ്യുക.
- Insert the LR44 battery with the positive (+) side facing upwards.
- ബാറ്ററി കമ്പാർട്ട്മെൻ്റ് കവർ സുരക്ഷിതമായി അടയ്ക്കുക.
ചിത്രം 4: ക്ലോസപ്പ് view of the digital dial indicator, highlighting the convenient LR44 battery compartment for easy replacement and the zero button.
2. Attaching Rear Cover
The digital dial indicator comes with a detachable rear cover, allowing it to be used with different magnetic base holder stands or other mounting solutions. The standard rear cover can be replaced with the included metal back with a mounting lug for increased versatility.
- If a different rear cover is desired, use a small screwdriver to remove the screws securing the current rear cover.
- Carefully remove the existing cover.
- Align the desired rear cover (e.g., the metal one with mounting lug) with the screw holes.
- Secure the new cover by tightening the screws.
Video 1: Demonstration of how to detach and attach the rear cover of the digital dial indicator, showcasing its adaptability for various magnetic base holder stands.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
1. പവർ ഓൺ/ഓഫ്
അമർത്തുക ഓഫ്/ഓൺ ഉപകരണം ഓണാക്കാനോ ഓഫാക്കാനോ ഉള്ള ബട്ടൺ.
2. Unit Conversion (mm/inch)
അമർത്തുക ഇഞ്ച്/മി.മീ button to switch between metric (millimeters) and imperial (inches) units. The selected unit will be displayed on the LCD screen.
Figure 5: Comparison of the digital dial indicator display showing measurements in both millimeters (mm) and inches (in), demonstrating the unit conversion feature.
3. Zero Setting
To set the current position as zero, press the ZERO button. This allows for relative measurements from any desired reference point.
4. അളവുകൾ എടുക്കൽ
Extend or retract the spring-loaded probe to make contact with the surface to be measured. The measurement will be displayed instantly on the LCD screen.
Video 2: Operational demonstration of the electronic digital dial indicator, including switching between mm/inch units, performing zero setting, and taking measurements on a surface.
5. ഓട്ടോമാറ്റിക് ഷട്ട്ഡൗൺ
The device features an automatic shutdown function to conserve battery life. If there is no operation for approximately 5 minutes, the indicator will automatically turn off.
Figure 6: Illustration of the automatic shutdown feature, indicating that the device powers off after 5 minutes of inactivity to save battery.
മെയിൻ്റനൻസ്
1. വൃത്തിയാക്കൽ
To ensure accurate readings and prolong the life of your digital dial indicator, keep it clean. Wipe the surface with a soft, dry cloth. Avoid using abrasive cleaners or solvents that could damage the display or housing.
2. സംഭരണം
When not in use, store the digital dial indicator in its protective case to prevent dust and damage. Store in a dry environment away from direct sunlight and extreme temperatures.
Figure 7: The digital dial indicator shown with its protective storage case and included batteries, emphasizing proper storage for protection and longevity.
3. ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ
If the display starts flashing consistently, it indicates a low battery. Replace the LR44 battery as described in the "Battery Installation" section to ensure continued accurate operation.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഡിസ്പ്ലേ ശൂന്യമോ മങ്ങിയതോ ആണ്. | ബാറ്ററി തീർന്നു അല്ലെങ്കിൽ തെറ്റായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ട്. | Check battery orientation. Replace battery if necessary. |
| Display is flashing. | കുറഞ്ഞ ബാറ്ററി സൂചകം. | LR44 ബാറ്ററി മാറ്റിസ്ഥാപിക്കുക. |
| കൃത്യമല്ലാത്ത വായനകൾ. | Dirt or debris on the probe or measuring surface; damaged probe; unit not properly zeroed. | Clean the probe and measuring surface. Re-zero the device. If problem persists, contact support. |
| യൂണിറ്റ് ഓണാക്കുന്നില്ല. | Battery issue; internal malfunction. | Ensure battery is new and correctly installed. If still unresponsive, contact support. |
സ്പെസിഫിക്കേഷനുകൾ
ചിത്രം 8: ഓവർview of the digital dial indicator's key specifications, including measuring range, resolution, and operating conditions.
- അളക്കുന്ന പരിധി: 0-25.4 മിമി (0-1 ഇഞ്ച്)
- റെസലൂഷൻ: 0.01 മിമി (0.0005 ഇഞ്ച്)
- പ്രതികരണ സമയം: ≤ 0.5 m/s
- പ്രവർത്തന താപനില: 0 ~ 40 ° C (32 ~ 104 ° F)
- സംഭരണ താപനില: -20 ~ 70 ° C (-4 ~ 158 ° F)
- ആപേക്ഷിക ആർദ്രത: ≤ 80% R.H
- മെറ്റീരിയൽ: Aluminum Alloy frame
- ഉൽപ്പന്ന അളവുകൾ: 7.09 x 3.35 x 2.36 ഇഞ്ച്
- ഭാരം: Approximately 129g (4.55 ounces)
- ബാറ്ററി തരം: 1 x LR44 1.5V button cell (included)
- യാന്ത്രിക ഷട്ട്ഡൗൺ: 5 മിനിറ്റ് നിഷ്ക്രിയത്വത്തിന് ശേഷം
വാറൻ്റിയും പിന്തുണയും
ALLmeter products are manufactured to high quality standards. For warranty information, technical support, or service inquiries, please contact ALLmeter customer service through the retailer where the product was purchased or visit the official ALLmeter webസൈറ്റ്.
കൂടുതൽ വിവരങ്ങൾക്കും ഉൽപ്പന്ന അപ്ഡേറ്റുകൾക്കും, സന്ദർശിക്കുക ആമസോണിലെ ALLmeter സ്റ്റോർ.
