Radtel RT-900 Multi-Band Ham Radio Walkie Talkie User Manual

1. ആമുഖം

Thank you for choosing the Radtel RT-900 Multi-Band Ham Radio Walkie Talkie. This device is designed for reliable two-way communication across various frequency bands, including VHF/UHF, Air Band, NOAA, Marine, and River frequencies. It features 256 channels, 8W power output, and a Type-C charging port for convenience. This manual provides detailed instructions for the proper setup, operation, and maintenance of your RT-900 radio.

2 സുരക്ഷാ വിവരങ്ങൾ

Please read and understand all safety precautions before operating the radio. Failure to do so may result in injury or damage to the device.

• സ്ഫോടനാത്മകമായ അന്തരീക്ഷത്തിൽ (ഉദാ: കത്തുന്ന വാതകങ്ങൾ, പൊടിപടലങ്ങൾ, ലോഹ പൊടികൾ) റേഡിയോ പ്രവർത്തിപ്പിക്കരുത്.
• റേഡിയോയിൽ മാറ്റം വരുത്തരുത്. അനധികൃത മാറ്റങ്ങൾ നിങ്ങളുടെ വാറന്റി അസാധുവാക്കുകയും നിയന്ത്രണങ്ങൾ ലംഘിക്കുകയും ചെയ്തേക്കാം.
• Use only Radtel-approved batteries and chargers.
• ദീർഘനേരം നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിലോ തീവ്രമായ താപനിലയിലോ റേഡിയോ തുറന്നുകാട്ടുന്നത് ഒഴിവാക്കുക.
• ഇടപെടൽ തടയാൻ റേഡിയോ മെഡിക്കൽ ഉപകരണങ്ങളിൽ നിന്ന് അകറ്റി നിർത്തുക.
• Do not immerse the radio in water as it is not water-resistant.
• റേഡിയോയ്ക്ക് കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാൻ പ്രക്ഷേപണം ചെയ്യുന്നതിന് മുമ്പ് ആന്റിന ശരിയായി ഘടിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

അൺപാക്ക് ചെയ്യുമ്പോൾ, താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ദയവായി ഉറപ്പാക്കുക:

• 2x Radtel RT-900 Main Unit (without Bluetooth)
• 2x 2200mAh ലി-അയൺ ബാറ്ററി
• 2x ഡ്യുവൽ ബാൻഡ് ആന്റിന
• 2x ബെൽറ്റ് ക്ലിപ്പ്
• 2x ടൈപ്പ്-സി ചാർജിംഗ് കേബിൾ
• 2x Power Supply with USB Port
• 2x ഇംഗ്ലീഷ് ഉപയോക്തൃ മാനുവൽ

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Radtel RT-900 features a robust design with an intuitive keypad and a clear display. Below is an illustration of the radio's main components.

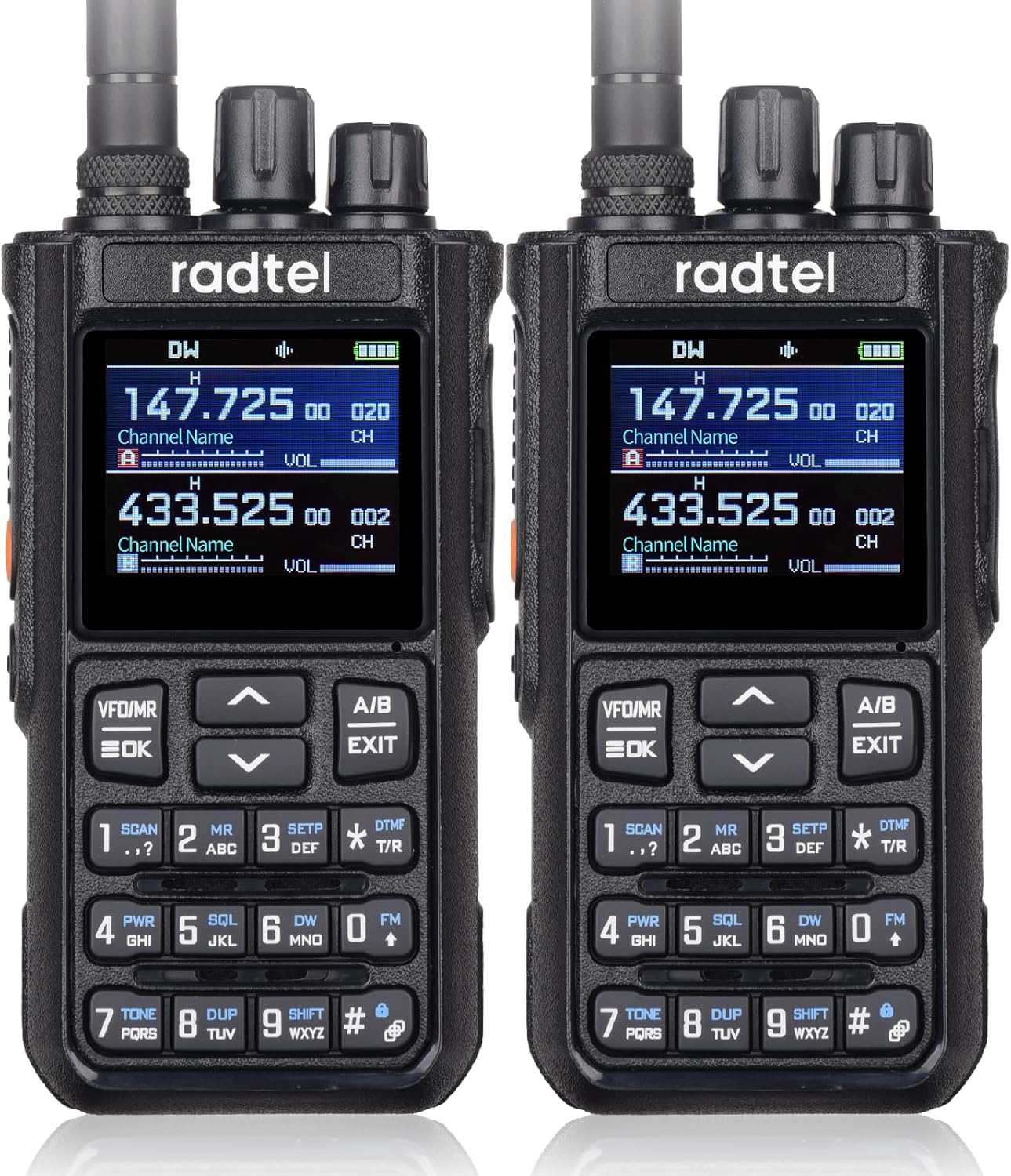

ചിത്രം 4.1: ഫ്രണ്ട് view of two Radtel RT-900 walkie-talkies. Each radio displays two frequencies (e.g., 147.725 MHz and 433.525 MHz) and has a full alphanumeric keypad below the screen.

4.1. Keypad and Display

ചിത്രം 4.2: വിശദമായി view of the RT-900's display and keypad. The display shows current frequencies, channel names, and volume levels. The keypad includes numerical keys, function keys like VFO/MR, A/B, SCAN, SETP, DTMF, PWR, SQL, DW, TONE, DUP, SHIFT, and navigation arrows.

• ഡിസ്പ്ലേ: Shows frequency, channel number, channel name, battery status, signal strength, and various function indicators.
• VFO/MR (Function Key): ഫ്രീക്വൻസി മോഡ് (VFO), ചാനൽ മോഡ് (MR) എന്നിവയ്ക്കിടയിൽ ടോഗിൾ ചെയ്യുന്നു.
• A/B (Function Key): Switches between the upper (A) and lower (B) display frequencies.
• മുകളിലേക്കും താഴേക്കുമുള്ള അമ്പടയാളങ്ങൾ: Used for navigating menus, adjusting frequency, or changing channels.
• EXIT (Function Key): മെനുവിൽ നിന്ന് പുറത്തുകടക്കുന്നു അല്ലെങ്കിൽ നിലവിലുള്ള പ്രവർത്തനം റദ്ദാക്കുന്നു.
• സംഖ്യാ കീപാഡ് (0-9): For direct frequency input or selecting menu options.
• SCAN (Key 1): Initiates frequency or channel scanning.
• MR (Key 2): Memory Recall (often combined with VFO/MR).
• SETP (Key 3): Enters the radio's settings menu.
• DTMF T/R (Key *): Activates DTMF tone transmission/reception.
• PWR (Key 4): Adjusts transmit power (High/Low).
• SQL (Key 5): Adjusts Squelch level.
• DW (Key 6): Dual Watch function.
• FM (Key 0): Activates FM radio reception.
• TONE (Key 7): Sets CTCSS/DCS tones.
• DUP (Key 8): Sets Repeater Shift (Duplex).
• SHIFT (Key 9): Activates shift function for secondary key functions.
• # (Key #): Keypad lock/unlock.

5. സജ്ജീകരണം

5.1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

1. റേഡിയോ ഓഫാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. റേഡിയോയുടെ പിൻഭാഗത്തുള്ള ഗ്രൂവുകളുമായി ബാറ്ററി പായ്ക്ക് വിന്യസിക്കുക.
3. ബാറ്ററി പായ്ക്ക് അതിന്റെ സ്ഥാനത്ത് ക്ലിക്ക് ആകുന്നതുവരെ മുകളിലേക്ക് സ്ലൈഡ് ചെയ്യുക.
4. To remove, press the release latch (usually at the bottom of the battery) and slide the battery downwards.

5.2. ആന്റിന അറ്റാച്ച്മെന്റ്

1. Screw the dual band antenna clockwise into the connector on the top of the radio until it is finger-tight. Do not overtighten.

5.3. പ്രാരംഭ ചാർജിംഗ്

ആദ്യ ഉപയോഗത്തിന് മുമ്പ്, ബാറ്ററി പൂർണ്ണമായും ചാർജ് ചെയ്യുക.

1. ടൈപ്പ്-സി ചാർജിംഗ് കേബിൾ റേഡിയോയുടെ ടൈപ്പ്-സി പോർട്ടുമായി ബന്ധിപ്പിക്കുക.
2. Connect the other end of the cable to the provided power supply with a USB port.
3. ഒരു സാധാരണ എസി ഔട്ട്ലെറ്റിലേക്ക് പവർ സപ്ലൈ പ്ലഗ് ചെയ്യുക.
4. The charging indicator on the radio (if available) will show charging status. Charge until the indicator shows full.
5. ഒരു പൂർണ്ണ ചാർജ് സാധാരണയായി നിരവധി മണിക്കൂറുകൾ എടുക്കും.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1. പവർ ഓൺ/ഓഫ്, വോളിയം

• പവർ ഓൺ: Rotate the power/volume knob (top-left knob) clockwise until you hear a click.
• വോളിയം ക്രമീകരണം: Continue rotating the same knob to adjust the listening volume.
• പവർ ഓഫ്: Rotate the power/volume knob counter-clockwise until you hear a click.

6.2. ചാനൽ/ഫ്രീക്വൻസി തിരഞ്ഞെടുക്കൽ

• VFO മോഡ് (ഫ്രീക്വൻസി മോഡ്): അമർത്തുക VFO/MR to enter VFO mode. Use the Up/Down arrow keys to adjust the frequency in steps, or directly input the frequency using the numeric keypad.
• എംആർ മോഡ് (ചാനൽ മോഡ്): അമർത്തുക VFO/MR to enter MR mode. Use the Up/Down arrow keys to select a stored channel.
• Switching A/B Display: അമർത്തുക എ/ബി to switch between the upper (A) and lower (B) frequency displays. The active display is indicated by an arrow or highlight.

6.3. പ്രക്ഷേപണവും സ്വീകരണവും

• സ്വീകരിക്കുന്നത്: When the radio is on and tuned to an active frequency/channel, it will automatically receive signals.
• പ്രക്ഷേപണം: അമർത്തിപ്പിടിക്കുക PTT (പുഷ്-ടു-ടോക്ക്) button on the side of the radio. Speak clearly into the microphone (located below the display). Release the PTT button to listen.

6.4 പ്രധാന സവിശേഷതകൾ

• Multi-Scan Feature: The RT-900 includes a multi-scan feature for Frequency, DCS, and CTCSS scanning. Press SCAN (Key 1) to initiate scanning. This automatically selects the best available channel, helping to find the clearest signal in crowded environments.
• ഉയർന്ന വിശ്വാസ്യതയുള്ള ശബ്ദം: Equipped with premium-quality speakers, the RT-900 delivers crisp and natural audio. Advanced sound technology reduces distortion and background noise for clear communication.
• വിപുലീകരിച്ച ശ്രേണി: High-gain antennas enhance signal reception and transmission range, ensuring stable communication in remote or challenging environments.
• Aviation Frequency Bands: Supports AM: 108-136 MHz RX, allowing reception of aircraft and tower transmissions. Ideal for aviation enthusiasts and professionals to monitor real-time air traffic.
• NOAA കാലാവസ്ഥ ചാനലുകൾ: Access NOAA weather alerts and broadcasts for critical weather information.
• Marine & River Frequencies: Supports relevant frequencies for marine and river communication.

7. പരിപാലനം

7.1. വൃത്തിയാക്കൽ

• റേഡിയോയുടെ പ്രതലം മൃദുവായ, ഡി-ടച്ച് ഉപയോഗിച്ച് തുടയ്ക്കുക.amp തുണി. കഠിനമായ രാസവസ്തുക്കളോ ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ഉപയോഗിക്കരുത്.
• Ensure the Type-C charging port is free of dust and debris.

7.2. ബാറ്ററി പരിചരണം

• ബാറ്ററി ടെർമിനലുകൾ ഷോർട്ട് സർക്യൂട്ട് ചെയ്യരുത്.
• ബാറ്ററികൾ തീയിൽ കളയരുത്.
• റേഡിയോ കൂടുതൽ നേരം ഉപയോഗിക്കില്ലെങ്കിൽ, ബാറ്ററി നീക്കം ചെയ്ത് തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക.
• Recharge the battery periodically if stored for a long time to maintain its lifespan.

8. പ്രശ്‌നപരിഹാരം

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

10.1. വാറൻ്റി വിവരങ്ങൾ

The Radtel RT-900 Multi-Band Ham Radio Walkie Talkie comes with a 1 വർഷത്തെ വാറൻ്റി from the date of purchase. This warranty covers manufacturing defects and malfunctions under normal use. It does not cover damage caused by misuse, accidents, unauthorized modifications, or exposure to water.

10.2. ഉപഭോക്തൃ പിന്തുണ

For technical assistance, troubleshooting, or warranty claims, please contact Radtel customer support. Refer to the contact information provided with your purchase or visit the official Radtel webപിന്തുണാ വിശദാംശങ്ങൾക്കുള്ള സൈറ്റ്.

വാറന്റി സേവനത്തിനായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
