1. ആമുഖം
This manual provides detailed instructions for the safe and efficient operation of the Mechanivis H3DKZ-A2 Time Relay. This device is designed for precise timing control in various industrial automation, motor control, and household appliance applications. Please read this manual thoroughly before installation and operation to ensure proper use and to prevent damage or injury.
2. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Mechanivis H3DKZ-A2 is a versatile time relay offering multiple working modes for various delay functions. Its compact design allows for easy integration into control panels and systems. Key features include:
- ഒന്നിലധികം പ്രവർത്തന രീതികൾ: Supports various delay modes for flexible timing control.
- എളുപ്പമുള്ള ഇൻസ്റ്റാളേഷൻ: Compact design with adaptable installation methods.
- സുരക്ഷാ സംരക്ഷണം: Incorporates overload and short circuit protection functions.
- Strong Adaptability: Engineered to operate reliably in challenging environments.
- വിശാലമായ ആപ്ലിക്കേഷൻ: Suitable for industrial automation, household appliances, lighting control, and motor control.
Figure 1: Mechanivis H3DKZ-A2 Time Relay, showing its compact design and terminal connections.
3 സുരക്ഷാ വിവരങ്ങൾ
വൈദ്യുതാഘാതം, തീപിടുത്തം അല്ലെങ്കിൽ ഉൽപ്പന്നത്തിന് കേടുപാടുകൾ എന്നിവ തടയുന്നതിന് ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എപ്പോഴും പാലിക്കുക:
- ഇൻസ്റ്റാളേഷൻ, വയറിംഗ് അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിന് മുമ്പ് വൈദ്യുതി വിച്ഛേദിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- ഇൻസ്റ്റാളേഷനും വയറിംഗും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർ മാത്രമേ നടത്താവൂ.
- വിതരണം വോളിയം ആണെന്ന് പരിശോധിക്കുകtage matches the relay's specifications.
- നിശ്ചിത താപനിലയോ ഈർപ്പമോ പരിധി കവിയുന്ന അന്തരീക്ഷത്തിൽ റിലേ പ്രവർത്തിപ്പിക്കരുത്.
- Avoid exposing the relay to direct sunlight, corrosive gases, or excessive vibration.
- Ensure all connections are secure to prevent loose contacts and potential hazards.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The H3DKZ-A2 time relay is designed for easy installation. Follow these steps for proper setup:
- മൗണ്ടിംഗ്: Securely mount the relay in a suitable enclosure or panel using its integrated mounting mechanism. Ensure adequate ventilation.
- വയറിംഗ്: Refer to the wiring diagram provided on the relay's casing or in the specific product documentation for your model variant. Connect the power supply to the designated terminals (e.g., A1, A2) and the load to the output terminals (e.g., 15, 16, 18, 21, 22, 24). Ensure correct polarity for DC applications.
- ടെർമിനൽ കണക്ഷനുകൾ: Use appropriate wire gauges and ensure all terminal screws are tightened to prevent loose connections.

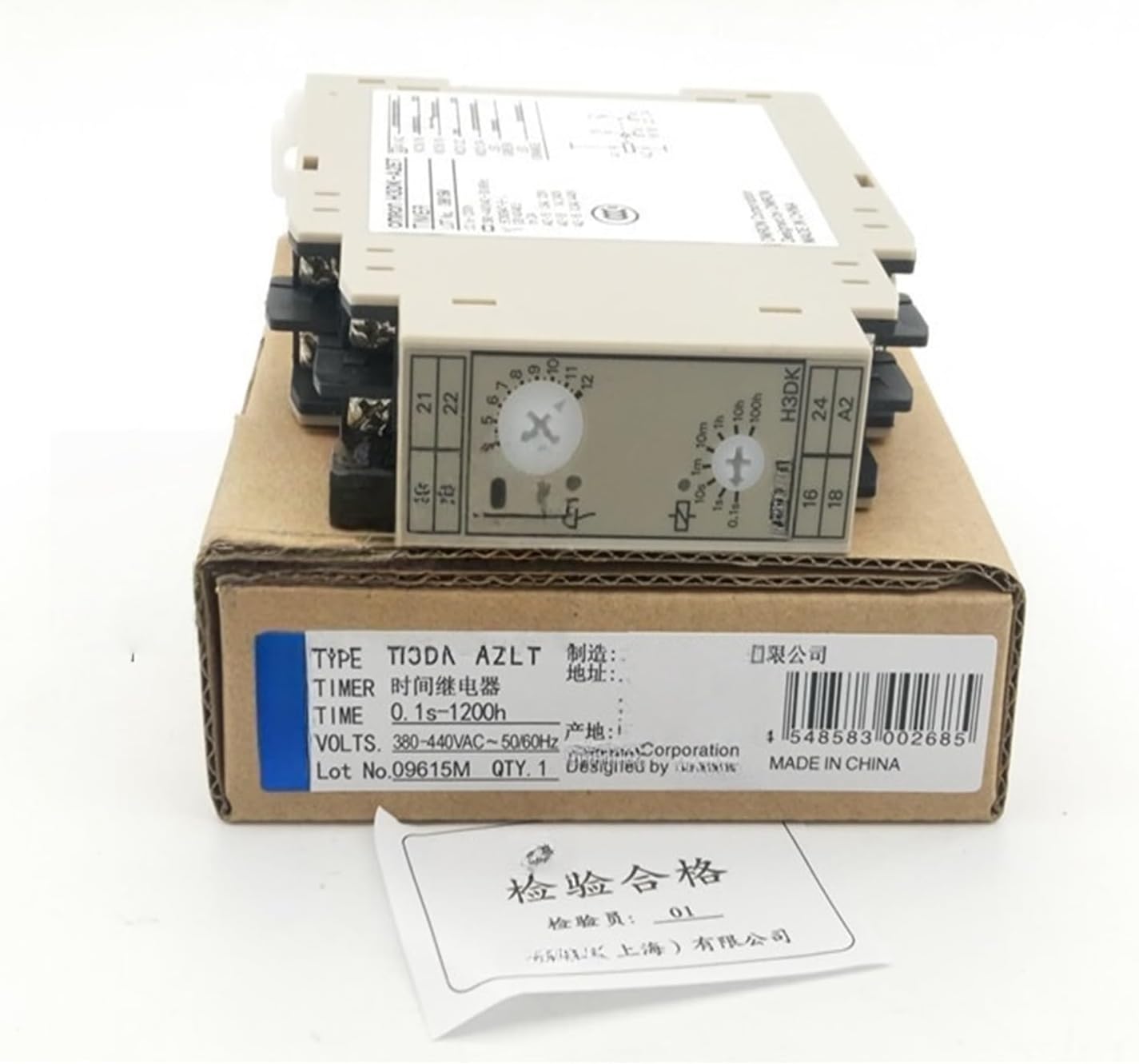

Figure 2: Mechanivis H3DKZ-A2 Time Relay in its packaging, showing product labels and model information. The UPC for this product is 4548583002685.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The H3DKZ-A2 time relay features adjustable settings for time range and operating mode. The specific adjustment methods may vary slightly between H3DKZ-A2, H3DKZ-A1A, H3DKZ-A2A, and H3DK-A2ET models, but the general principles apply.
- സമയപരിധി തിരഞ്ഞെടുക്കൽ: Use the rotary switch or dip switches on the front panel to select the desired time range (e.g., 0.1s-10s, 1s-100s, 0.1m-10m, 1m-100m, 0.1h-10h, 1h-100h).
- സമയ ക്രമീകരണം: Adjust the fine-tuning knob or potentiometer within the selected time range to set the precise delay duration.
- മോഡ് തിരഞ്ഞെടുക്കൽ: If applicable, select the operating mode (e.g., ON-delay, OFF-delay, Interval, Flicker) using the designated switch or selector. Refer to the product's specific datasheet for detailed mode descriptions.
- പവർ ഓൺ: Once all settings are configured and wiring is verified, apply power to the relay. The relay will begin its timing sequence according to the selected mode and time.
Note: Always consult the markings on your specific relay unit for exact terminal designations and setting procedures.
6. പരിപാലനം
The Mechanivis H3DKZ-A2 Time Relay is designed for long-term, reliable operation with minimal maintenance. However, periodic checks can help ensure optimal performance:
- പരിശോധന: ശാരീരിക ക്ഷതം, നിറവ്യത്യാസം, അല്ലെങ്കിൽ അയഞ്ഞ കണക്ഷനുകൾ എന്നിവയുടെ ലക്ഷണങ്ങൾക്കായി റിലേ പതിവായി പരിശോധിക്കുക.
- വൃത്തിയാക്കൽ: Keep the relay free from dust and debris. Use a soft, dry cloth for cleaning. Do not use solvents or abrasive cleaners.
- പരിസ്ഥിതി വ്യവസ്ഥകൾ: പ്രവർത്തന അന്തരീക്ഷം നിർദ്ദിഷ്ട താപനിലയിലും ഈർപ്പത്തിലും പരിധിക്കുള്ളിൽ തന്നെയാണെന്ന് ഉറപ്പാക്കുക.
ഏതെങ്കിലും അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും വൈദ്യുതി വിച്ഛേദിക്കുക.
7. പ്രശ്നപരിഹാരം
If the time relay is not functioning as expected, refer to the following common issues and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Relay does not power on. | വൈദ്യുതി ഇല്ല; തെറ്റായ വയറിംഗ്; തകരാറുള്ള വൈദ്യുതി സ്രോതസ്സ്. | പവർ കണക്ഷനുകളും വോളിയവും പരിശോധിക്കുകtage; verify wiring against diagram; test power source. |
| Relay does not switch after delay. | Incorrect time setting; wrong operating mode; faulty load connection. | Adjust time and mode settings; check load wiring and functionality. |
| Relay switches immediately. | Incorrect operating mode selected (e.g., instantaneous contact instead of delayed). | Verify and correct the operating mode setting. |
| Overload or short circuit protection activated. | Excessive current draw; short circuit in the load or wiring. | Identify and rectify the overload or short circuit condition. Ensure load current is within relay specifications. |
If problems persist after attempting these solutions, contact qualified technical support.
8 സ്പെസിഫിക്കേഷനുകൾ
The following are general specifications for the Mechanivis H3DKZ-A2 Time Relay. Specific values may vary slightly by model variant.
- മോഡൽ: H3DKZ-A2 (also applicable to H3DKZ-A1A, H3DKZ-A2A, H3DK-A2ET variants)
- നിർമ്മാതാവ്: Mechanivis
- പാക്കേജ് അളവുകൾ: 0.39 x 0.39 x 0.39 ഇഞ്ച്
- ഇനത്തിൻ്റെ ഭാരം: 6.61 പൗണ്ട്
- കഷണങ്ങളുടെ എണ്ണം: 1
- അസംബ്ലി ആവശ്യമാണ്: ഇല്ല
- ASIN: B0F6N271XM
- Typical Time Range: 0.1s to 1200h (depending on model and setting)
- ഓപ്പറേറ്റിംഗ് വോളിയംtage: 380-440V AC ~ 50/60Hz (as seen on packaging for a variant, verify for specific model)
9. വാറൻ്റിയും പിന്തുണയും
For warranty information and technical support, please contact Mechanivis directly or refer to the documentation included with your purchase. Ensure you have your product model number (H3DKZ-A2) and purchase details available when seeking support.
