TOOLTOP NTC125 Autofocus Inspection Camera User Manual

1. ആമുഖം

This manual provides comprehensive instructions for the safe and effective use of your TOOLTOP NTC125 Autofocus Inspection Camera. Please read this manual thoroughly before operating the device and retain it for future reference. This inspection camera is designed for visual inspection in hard-to-reach areas, featuring autofocus capabilities and high-resolution imaging.

2. ഉൽപ്പന്നം കഴിഞ്ഞുview

The TOOLTOP NTC125 is a 5.0-megapixel micro inspection camera equipped with an autofocus lens, allowing for clear imaging from 1 inch to infinity. Its semi-rigid waterproof cable provides flexibility and durability for various inspection tasks.

2.1 പാക്കേജ് ഉള്ളടക്കം

Figure 2.1: Complete package contents of the TOOLTOP NTC125 inspection camera. Includes the camera probe, USB cable, various accessory hooks, and a protective carrying case.

താഴെ കൊടുത്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• TOOLTOP NTC125 Autofocus Inspection Camera Probe (with integrated USB/Micro USB cable)
• USB-C Adapter (if applicable, for modern Android devices)
• Accessory Hooks (e.g., hook, magnet, side-view കണ്ണാടി)
• പ്രൊട്ടക്റ്റീവ് കാരിയിംഗ് കേസ്
• ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

2.2 പ്രധാന സവിശേഷതകൾ

• ഓട്ടോഫോക്കസ് ലെൻസ്: Automatically adjusts focus for clear images from 1 inch (30mm) to infinity, similar to a smartphone camera.
• ഉയർന്ന മിഴിവ്: 5.0 Megapixel camera sensor, providing resolutions up to 2594x1944 pixels.
• Flexible & Waterproof Cable: 16-ft (5-meter) semi-rigid cable, IP67 waterproof, ideal for navigating tight and wet environments.
• ക്രമീകരിക്കാവുന്ന LED ലൈറ്റുകൾ: Six high-intensity LEDs with 3 adjustable brightness levels for optimal illumination in dark areas.
• വിശാലമായ അനുയോജ്യത: Connects via USB to Android phones with OTG function, MacBook, and Windows PC.

ചിത്രം 2.2: വിശദമായി view of the camera head, highlighting the six adjustable LED lights surrounding the lens.

Figure 2.3: Exploded diagram illustrating the internal components of the camera lens, including the sensor and optical elements.

3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Follow these steps to set up your TOOLTOP NTC125 inspection camera:

1. സോഫ്റ്റ്‌വെയർ ഡൗൺലോഡ് ചെയ്യുക:
   • Android-നായി: ഇതിനായി തിരയുക "USB Camera", "OTG View", or "AN98" in the Google Play Store and install a compatible application. Ensure your Android device supports OTG (On-The-Go) function.
   • വിൻഡോസ് പിസിക്ക് വേണ്ടി: Download the "ViewPlayCap" software or similar camera viewing software from the manufacturer's webസൈറ്റ് അല്ലെങ്കിൽ വിശ്വസനീയമായ ഉറവിടം.
   • മാക്ബുക്കിനായി: Use the built-in "Photo Booth" application or download a third-party camera application.
2. ക്യാമറ ബന്ധിപ്പിക്കുക:

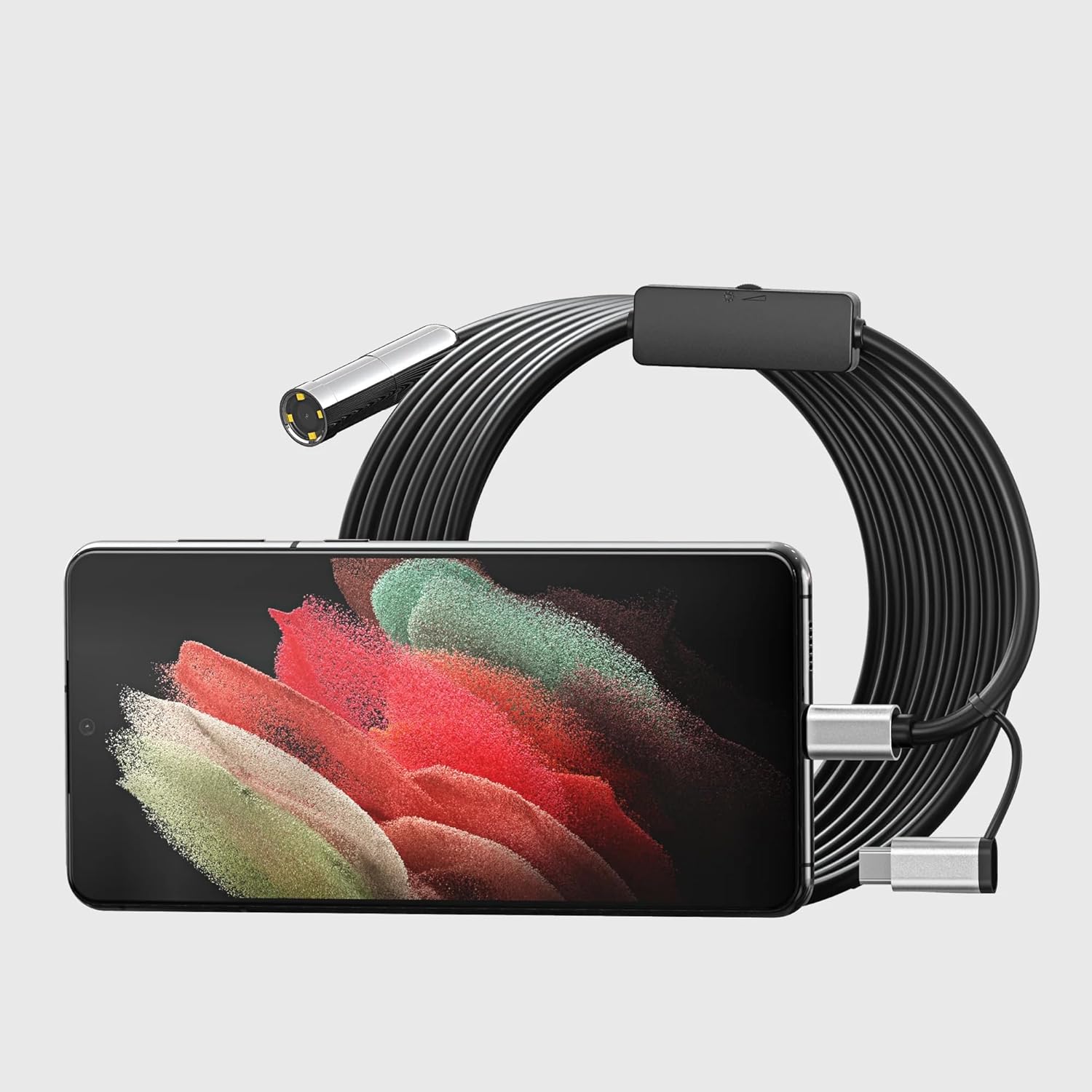

   Figure 3.1: The endoscope's USB connector plugged into a smartphone, ready for use.

   • Plug the USB connector of the inspection camera into your device's USB port. If using an Android phone, you may need to use the included Micro USB or USB-C adapter.
3. സോഫ്‌റ്റ്‌വെയർ സമാരംഭിക്കുക: Open the downloaded camera application on your device. The camera feed should appear automatically. If not, select the external USB camera from the application's settings.
4. LED തെളിച്ചം ക്രമീകരിക്കുക: Use the brightness control wheel located on the USB cable to adjust the intensity of the LED lights on the camera head for optimal visibility.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Once set up, the TOOLTOP NTC125 is ready for inspection.

1. ക്യാമറ ചേർക്കുക: Carefully guide the semi-rigid cable and camera head into the area you wish to inspect. The cable's flexibility allows it to navigate bends and tight spaces.
2. View the Feed: Observe the live video feed on your connected device's screen. The autofocus feature will automatically adjust for clear images at varying distances.
3. ലൈറ്റിംഗ് ക്രമീകരിക്കുക: Rotate the LED brightness control wheel on the cable to illuminate dark areas effectively.
4. ചിത്രങ്ങൾ/വീഡിയോകൾ എടുക്കുക: Most compatible applications will have options to capture still images or record video. Refer to your specific application's instructions for these functions.
5. ആക്സസറികൾ ഉപയോഗിക്കുക: Attach the included hook, magnet, or side-view mirror accessories to the camera head as needed for retrieving objects or viewവ്യത്യസ്ത കോണുകളിൽ.

Figure 4.1: Practical application of the endoscope, demonstrating its use for inspecting hard-to-reach areas like under a vehicle.

5. പരിപാലനവും പരിചരണവും

To ensure the longevity and optimal performance of your inspection camera, follow these maintenance guidelines:

• വൃത്തിയാക്കൽ: After each use, especially in dirty or wet environments, gently wipe the camera head and cable with a soft, damp തുണി. കഠിനമായ രാസവസ്തുക്കളോ ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ഉപയോഗിക്കരുത്.
• ഉണക്കൽ: Ensure the camera head and cable are completely dry before storing.
• സംഭരണം: Store the camera and accessories in the provided protective carrying case in a cool, dry place, away from direct sunlight and extreme temperatures. Avoid kinking or sharply bending the cable.
• ബലപ്രയോഗം ഒഴിവാക്കുക: Do not force the camera into tight spaces. If resistance is met, try to find an alternative path or remove obstructions.

6. പ്രശ്‌നപരിഹാരം

If you encounter issues with your TOOLTOP NTC125, refer to the following common problems and solutions:

7 സ്പെസിഫിക്കേഷനുകൾ

8. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please contact TOOLTOP Official or the manufacturer, Teslong Technology. Refer to your purchase documentation for specific warranty terms and contact details.

• EU സ്പെയർ പാർട്സ് ലഭ്യത കാലാവധി: 1 വർഷം

For further assistance, visit the official TOOLTOP webസൈറ്റ് അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി ബന്ധപ്പെടുക.
