ഇൻസ്ട്രക്ഷൻ മാനുവൽ

ആമുഖം

വാങ്ങിയതിന് നന്ദി.asing the Feit Electric 14-inch Black Rectangular Lantern. This manual provides detailed instructions for the safe installation, operation, and maintenance of your new outdoor lighting fixture. Please read this manual thoroughly before installation and retain it for future reference.

ചിത്രം 1: മുൻഭാഗം view of the Feit Electric 14-inch Black Rectangular Lantern, showcasing its modern design with a clear glass cylinder and an exposed filament bulb.

പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ

• Always turn off the power at the circuit breaker or fuse box before beginning installation or performing any maintenance.
• ഇൻസ്റ്റാളേഷൻ പ്രക്രിയയെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ യോഗ്യതയുള്ള ഒരു ഇലക്ട്രീഷ്യനെ സമീപിക്കുക.
• This fixture is designed for outdoor use and is suitable for wet locations.
• എല്ലാ വൈദ്യുത കണക്ഷനുകളും പ്രാദേശിക കോഡുകളും ഓർഡിനൻസുകളും അനുസരിച്ചാണെന്ന് ഉറപ്പാക്കുക.
• നിർദ്ദിഷ്ട വാട്ടിൽ കവിയരുത്tage for the bulb. This fixture includes an integrated LED bulb.
• ഗ്ലാസ് ഘടകങ്ങൾ പൊട്ടിപ്പോകാതിരിക്കാൻ ശ്രദ്ധയോടെ കൈകാര്യം ചെയ്യുക.
• പാക്കേജിംഗ് സാമഗ്രികൾ കുട്ടികളിൽ നിന്ന് അകറ്റി നിർത്തുക.

പാക്കേജ് ഉള്ളടക്കം

Carefully unpack your fixture and check that all parts are included. If any parts are missing or damaged, do not attempt to assemble or install the fixture. Contact Feit Electric customer service for assistance.

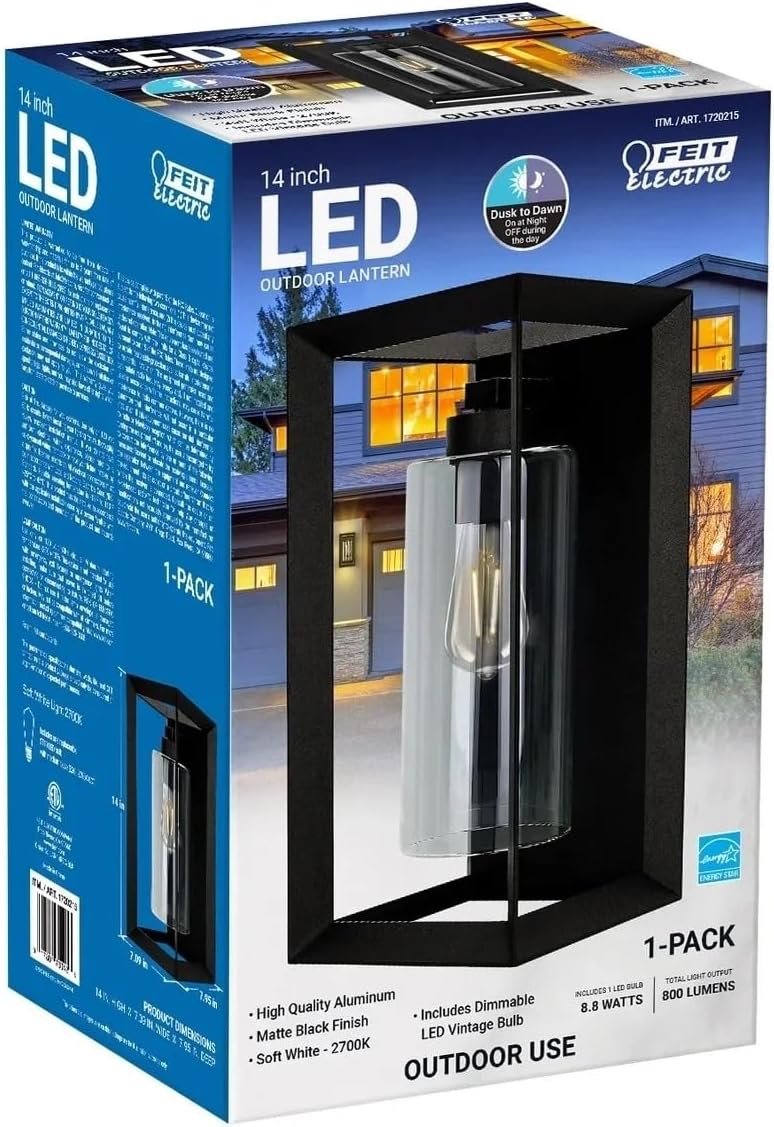

Figure 2: The product packaging for the Feit Electric 14-inch Black Rectangular Lantern, showing the lantern inside its box with product details and features.

Typically included components:

• 1 x Lantern Fixture with integrated LED bulb
• 1 x മൗണ്ടിംഗ് പ്ലേറ്റ്
• 2 x മൗണ്ടിംഗ് സ്ക്രൂകൾ
• 3 x വയർ നട്ട്സ്
• 1 x Gasket/Seal
• 1 x ഇൻസ്ട്രക്ഷൻ മാനുവൽ (ഈ ഡോക്യുമെന്റ്)

സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Before you begin, ensure you have the following tools:

• ഫിലിപ്സ് ഹെഡ് സ്ക്രൂഡ്രൈവർ
• ഫ്ലാറ്റ് ഹെഡ് സ്ക്രൂഡ്രൈവർ
• വയർ സ്ട്രിപ്പറുകൾ
• ഇലക്ട്രിക്കൽ ടേപ്പ്
• സുരക്ഷാ ഗ്ലാസുകൾ
• ഗോവണി (ആവശ്യമെങ്കിൽ)

ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ:

1. പവർ ഓഫ് ചെയ്യുക: Locate the circuit breaker or fuse box that controls the power to the outdoor light fixture. Turn off the power completely before proceeding. Verify the power is off using a voltagഇ ടെസ്റ്റർ.
2. പഴയ ഫിക്സ്ചർ നീക്കം ചെയ്യുക (ബാധകമെങ്കിൽ): Carefully disconnect and remove any existing light fixture from the junction box.
3. മൗണ്ടിംഗ് പ്ലേറ്റ് അറ്റാച്ചുചെയ്യുക: Secure the mounting plate to the junction box using the provided mounting screws. Ensure the plate is level and firmly attached.
4. ഇലക്ട്രിക്കൽ കണക്ഷനുകൾ ഉണ്ടാക്കുക:
   • ബന്ധിപ്പിക്കുക കറുപ്പ് ഫിക്സ്ചറിൽ നിന്ന് വയർ കറുപ്പ് ഒരു വയർ നട്ട് ഉപയോഗിച്ച് ജംഗ്ഷൻ ബോക്സിൽ നിന്ന് (ചൂടുള്ള) വയർ.
   • ബന്ധിപ്പിക്കുക വെള്ള ഫിക്സ്ചറിൽ നിന്ന് വയർ വെള്ള ഒരു വയർ നട്ട് ഉപയോഗിച്ച് ജംഗ്ഷൻ ബോക്സിൽ നിന്ന് (ന്യൂട്രൽ) വയർ.
   • ബന്ധിപ്പിക്കുക പച്ച or bare copper (ground) wire from the fixture to the പച്ച or bare copper (ground) wire from the junction box using a wire nut. If no ground wire is available in the junction box, connect to the ground screw on the mounting plate.
   • Ensure all connections are secure and cover wire nuts with electrical tape for added insulation.
5. ഫിക്സ്ചർ മൌണ്ട് ചെയ്യുക: Carefully align the fixture with the mounting plate. Secure the fixture to the mounting plate using the provided screws, ensuring a snug fit against the wall. If a gasket is provided, place it between the fixture and the mounting surface for a weather-tight seal.
6. പവർ പുന ore സ്ഥാപിക്കുക: ഫിക്സ്ചർ സുരക്ഷിതമായി ഇൻസ്റ്റാൾ ചെയ്യുകയും എല്ലാ കണക്ഷനുകളും ഉണ്ടാക്കുകയും ചെയ്തുകഴിഞ്ഞാൽ, സർക്യൂട്ട് ബ്രേക്കറിൽ പവർ പുനഃസ്ഥാപിക്കുക.

Figure 3: The Feit Electric 14-inch Black Rectangular Lantern installed on the exterior wall of a house during daylight, demonstrating its aesthetic integration.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

This Feit Electric lantern features a built-in Dusk-to-Dawn sensor, allowing for automatic operation.

• യാന്ത്രിക പ്രവർത്തനം: The integrated sensor will detect ambient light levels. The lantern will automatically turn on at dusk and turn off at dawn.
• Manual Override (if applicable): If connected to a wall switch, the fixture can be manually turned on or off. For continuous automatic operation, ensure the wall switch remains in the "ON" position.
• മങ്ങിയ സവിശേഷത: This fixture is dimmable. Ensure you use a compatible LED dimmer switch for optimal performance. Refer to the dimmer switch manufacturer's instructions for proper installation and operation.

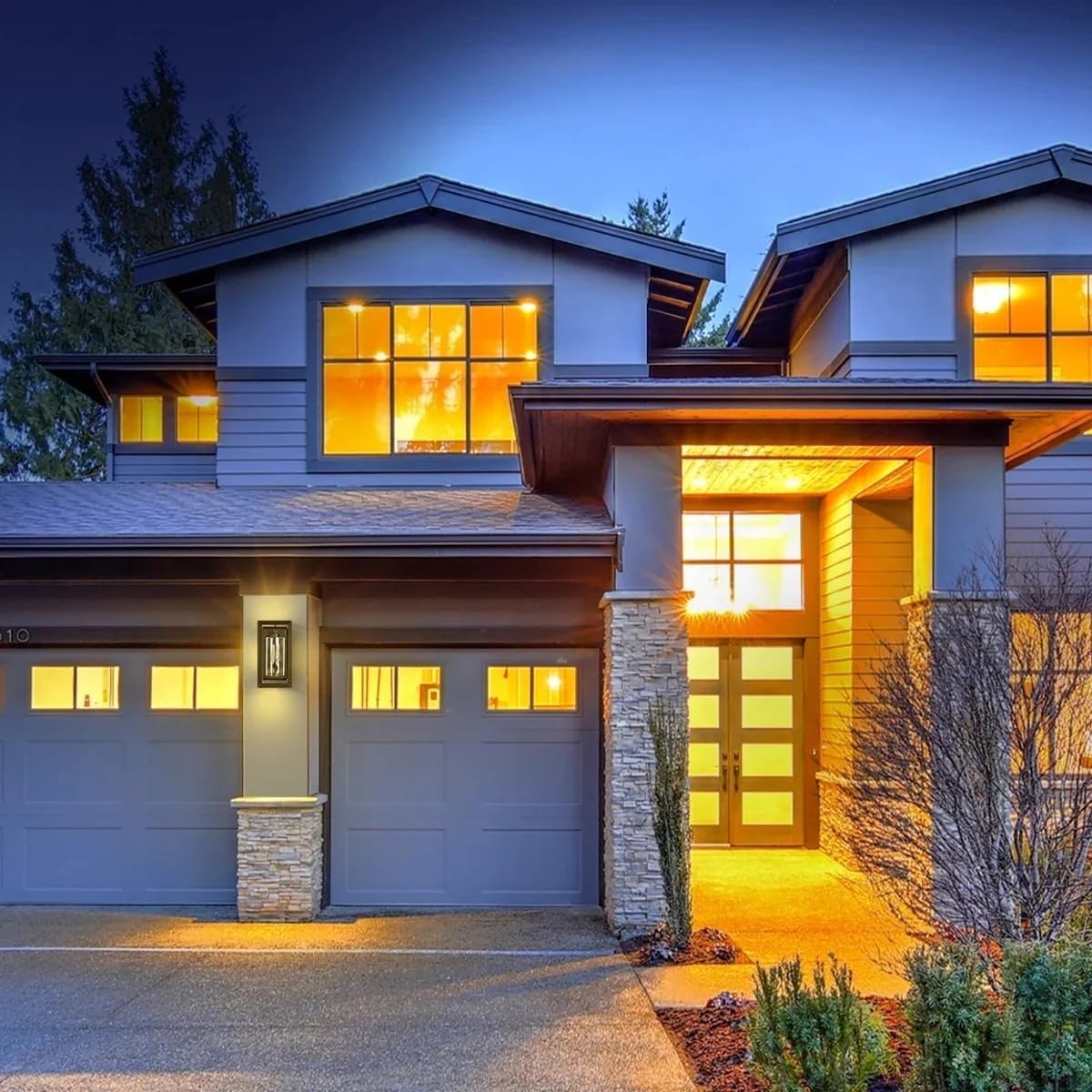

Figure 4: The Feit Electric 14-inch Black Rectangular Lantern illuminated at night on the exterior of a house, showcasing its soft white light output.

മെയിൻ്റനൻസ്

The Feit Electric 14-inch Black Rectangular Lantern is designed for minimal maintenance.

• വൃത്തിയാക്കൽ: To clean the fixture, ensure the power is off. Use a soft, damp cloth to wipe down the exterior surfaces. Do not use abrasive cleaners or solvents, as they may damage the finish or electrical components.
• ബൾബ് മാറ്റിസ്ഥാപിക്കൽ: This fixture features an integrated LED bulb designed for long life. The bulb is not user-replaceable. If the LED light source fails, the entire fixture may need to be replaced. Contact Feit Electric customer service for assistance.
• പരിശോധന: Periodically inspect the fixture for any signs of damage, loose connections, or wear. Address any issues promptly to ensure safe and proper operation.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

Feit Electric products are manufactured to the highest quality standards. For warranty information, technical support, or to inquire about replacement parts, please contact Feit Electric customer service directly. Please have your model number (B0F8DYQLSF) and purchase date available when contacting support.

ഔദ്യോഗിക Feit Electric സന്ദർശിക്കുക website for contact details and additional product information: www.feit.com
