FNIRSI 2C53P 3-in-1 Digital Oscilloscope User Manual

1. ആമുഖം

Thank you for choosing the FNIRSI 2C53P 3-in-1 Digital Oscilloscope. This versatile device integrates a 2-channel oscilloscope, a 4.5-digit multimeter, and a signal generator into a single portable unit. Designed for convenience and performance, it features a 4.3-inch IPS touch screen display, a 50MHz bandwidth oscilloscope, a 19999-count True RMS multimeter, and a signal generator capable of outputting 12 different waveforms. This manual provides essential information for the safe and effective use of your device, covering setup, operation, maintenance, and troubleshooting.

2 സുരക്ഷാ വിവരങ്ങൾ

Please read and understand all safety warnings and operating instructions before using this product. Failure to follow these instructions may result in electric shock, fire, or damage to the device.

• എല്ലായ്പ്പോഴും ശരിയായ വോളിയം ഉപയോഗിക്കുകtage and current settings for your measurements.
• Do not exceed the maximum input ratings specified in the technical specifications.
• Ensure probes and test leads are in good condition and properly connected before making measurements.
• വെറ്റ് അല്ലെങ്കിൽ ഡിയിൽ ഉപകരണം ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുകamp പരിസരങ്ങൾ.
• ഉപകരണം തുറക്കാനോ പരിഷ്ക്കരിക്കാനോ ശ്രമിക്കരുത്. എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക.
• ശക്തമായ വൈദ്യുതകാന്തിക മണ്ഡലങ്ങളിൽ നിന്ന് ഉപകരണം അകറ്റി നിർത്തുക.

3. പാക്കേജ് ഉള്ളടക്കം

താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. ഏതെങ്കിലും ഇനങ്ങൾ നഷ്ടപ്പെട്ടിട്ടുണ്ടെങ്കിലോ കേടായിട്ടുണ്ടെങ്കിലോ, ദയവായി നിങ്ങളുടെ റീട്ടെയിലറെ ബന്ധപ്പെടുക.

• 1 x FNIRSI 2C53P Main Unit
• 2 x P6100 High Voltagഇ പ്രോബ്സ്
• 1 x ടെസ്റ്റ് ലീഡുകൾ
• 1 x Alligator Clip
• 1 x ടൈപ്പ്-സി ചാർജിംഗ് കേബിൾ
• 1 x സ്റ്റോറേജ് ബാഗ്
• 1 x ഇൻസ്ട്രക്ഷൻ മാനുവൽ
• 1 x പാക്കേജിംഗ് ബോക്സ്

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The FNIRSI 2C53P features a compact design with a 4.3-inch IPS touch screen for intuitive operation. The device is equipped with various ports and buttons for its multi-functional capabilities.

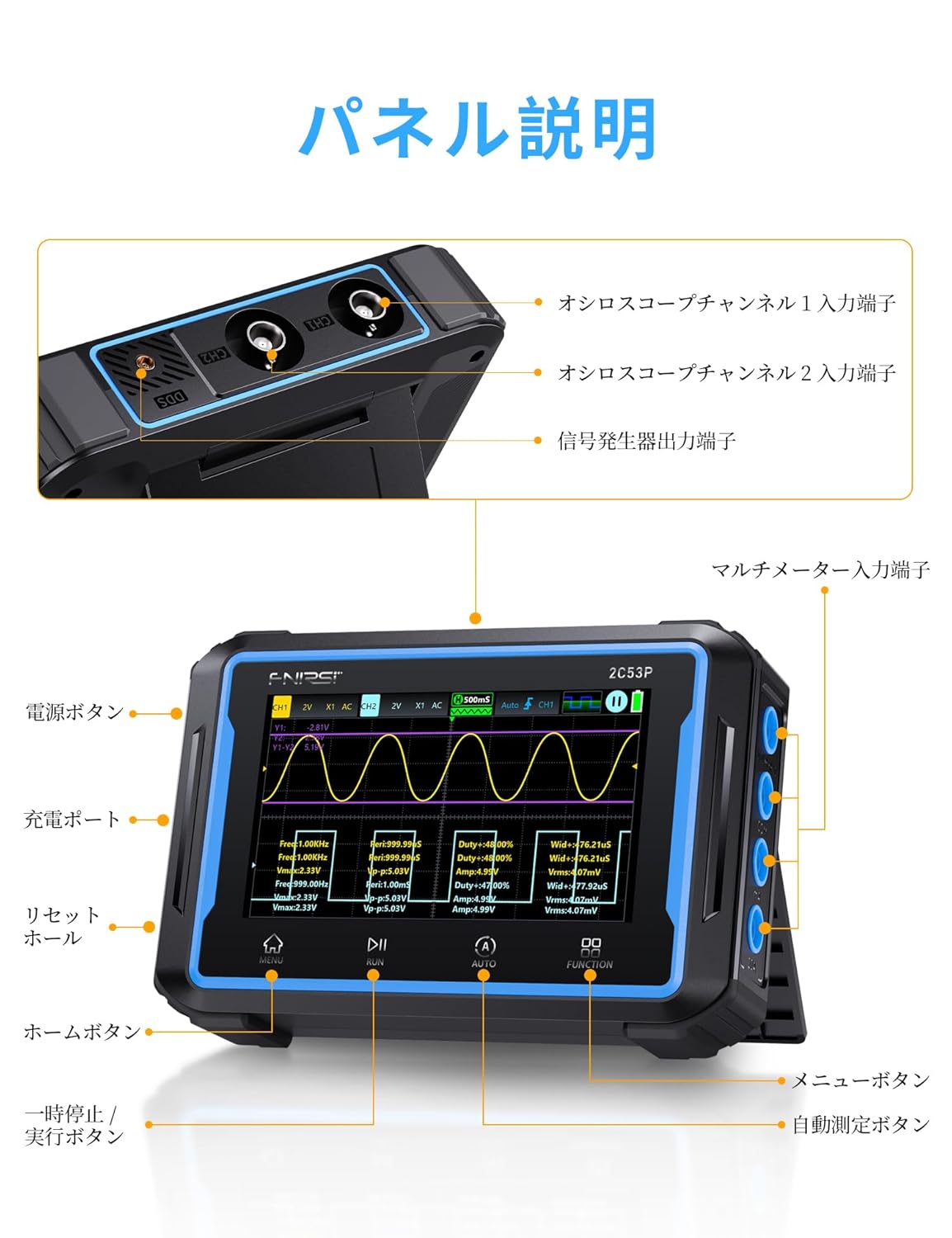

Figure 4.1: FNIRSI 2C53P with labeled components. Key components include Oscilloscope Channel 1 & 2 inputs, Signal Generator output, Multimeter input terminals, Power button, Charging port, Reset hole, Home button, Menu button, Run/Pause button, Auto button, and Function button.

ചിത്രം 4.2: വിശദമായി view highlighting the device's ports (VΩDFC, Com, mA, 10A, CH1, CH2, DDS), reinforced glass touch panel, compact design, 90-degree adjustable integrated stand, and impact-resistant protective structure.

പ്രധാന ഘടകങ്ങൾ:

• 4.3 ഇഞ്ച് ഐപിഎസ് ടച്ച് സ്‌ക്രീൻ: High-resolution (480*272) display for clear waveform visualization and intuitive control.
• Oscilloscope Input (CH1, CH2): BNC connectors for probe connection.
• Signal Generator Output (DDS): Output for various waveforms.
• Multimeter Input Terminals (VΩDFC, Com, mA, 10A): For connecting test leads for multimeter functions.
• പവർ ബട്ടൺ: ഉപകരണം ഓൺ/ഓഫ് ചെയ്യുന്നു.
• ടൈപ്പ്-സി ചാർജിംഗ് പോർട്ട്: For charging the internal 4000mAh battery.
• നിയന്ത്രണ ബട്ടണുകൾ: Home, Menu, Run/Pause, Auto, Function buttons for navigation and mode selection.

5. സജ്ജീകരണം

5.1 പ്രാരംഭ ചാർജിംഗ്

Before first use, fully charge the device using the provided Type-C charging cable and a compatible 5V/1A power adapter. The charging port is located on the side of the device.

Figure 5.1: The FNIRSI 2C53P features a built-in 4000mAh rechargeable battery and a convenient Type-C charging port.

5.2 Connecting Probes and Test Leads

• For Oscilloscope: Connect the P6100 high voltage probes to the BNC connectors labeled CH1 and CH2. Ensure a secure connection.
• For Multimeter: Connect the test leads to the appropriate multimeter input terminals (e.g., COM and VΩDFC for voltage/resistance, COM and mA/10A for current).
• For Signal Generator: Connect the alligator clip or other appropriate connector to the DDS output port.

5.3 പവർ ഓൺ/ഓഫ്

Press and hold the Power button located on the side of the device to turn it on or off.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The FNIRSI 2C53P offers three primary functions: Oscilloscope, Multimeter, and Signal Generator. Use the touch screen and physical buttons to navigate between modes and adjust settings.

Figure 6.1: The FNIRSI 2C53P integrates an oscilloscope, multimeter, and signal generator into one device.

6.1 ഓസിലോസ്കോപ്പ് മോഡ്

The oscilloscope function allows for real-time visualization and analysis of electrical signals.

Figure 6.2: Oscilloscope mode showing a waveform with the 20MHz bandwidth limit enabled, optimizing for precise detection of small signals by filtering high-frequency noise.

• ചാനൽ തിരഞ്ഞെടുക്കൽ: The device supports 2 channels. Select the desired channel(s) for measurement.
• ബാൻഡ്‌വിഡ്ത്ത് പരിധി: Activate the 20MHz bandwidth limit function to reduce high-frequency noise, especially useful for analyzing power ripples or small signals.
• Trigger Functions: Use Auto, Normal, or Single trigger modes to stabilize waveforms.
• ഓട്ടോമാറ്റിക് അളവ്: The device can automatically display various waveform parameters.
• തരംഗരൂപ വിശകലനം: Features include mathematical operations, FFT (Fast Fourier Transform) spectral analysis, Lissajous figures, persistence display, and cursor measurement.
• Waveform Storage: Save waveform screenshots and export them via USB connection to a computer.

Figure 6.3: Advanced waveform analysis capabilities including persistence display, X-Y mode, FFT spectrum, and cursor measurement.

6.2 മൾട്ടിമീറ്റർ മോഡ്

മൾട്ടിമീറ്റർ ഫംഗ്ഷൻ വിവിധ വൈദ്യുത പാരാമീറ്ററുകളുടെ കൃത്യമായ അളവുകൾ നൽകുന്നു.

Figure 6.4: Multimeter mode showing 19999 counts True RMS measurement with a real-time curve display for visual confirmation of changes.

• അളക്കൽ ശ്രേണി: അളവുകൾ DC/AC വോള്യംtage (up to 1000V DC, 760V AC), DC/AC Current (up to 10A), Resistance, Capacitance, Diode, Continuity, and Temperature.
• യഥാർത്ഥ RMS: സൈനുസോയ്ഡൽ അല്ലാത്ത തരംഗരൂപങ്ങൾക്ക് കൃത്യമായ റീഡിംഗുകൾ നൽകുന്നു.
• Real-time Curve Display: Visualize measurement trends over time, recording up to 5 measurement values.
• സുരക്ഷ: Equipped with dual ceramic fuses for high voltagഇ, ഓവർകറന്റ് സംരക്ഷണം.

Figure 6.5: The FNIRSI 2C53P is a versatile measurement tool, capable of measuring DC voltagഇ, എസി വോള്യംtage, resistance, capacitance, large current, small current, temperature, diode, and continuity.

6.3 സിഗ്നൽ ജനറേറ്റർ മോഡ്

The signal generator can output various waveforms with adjustable parameters.

Figure 6.6: The signal generator offers 12 types of waveforms including Sine, Square, Sawtooth, Half-wave, Full-wave, Step, Inverse Step, DC signal, Exponential Rise, Exponential Fall, Multi-audio, and Sink Pulse.

• തരംഗരൂപ തരങ്ങൾ: Select from 12 different waveforms including Sine, Square, Sawtooth, Half-wave, Full-wave, Step, Inverse Step, DC signal, Exponential Rise, Exponential Fall, Multi-audio, and Sink Pulse.
• ഫ്രീക്വൻസി അഡ്ജസ്റ്റ്മെന്റ്: Sine wave frequency up to 10MHz; other waveforms up to 5MHz.
• Amplitude Control: ഔട്ട്പുട്ട് ക്രമീകരിക്കുക amplitude from 0.1V to 3V.
• ഡ്യൂട്ടി സൈക്കിൾ: Adjustable from 0% to 100% for square waves and other relevant waveforms.

6.4 PC Connection (USB Share)

The device supports USB connection to a computer for viewing and exporting saved waveform images.

Figure 6.7: Connect the device to a PC via USB to save, check, and delete waveform images.

7. പരിപാലനം

Proper maintenance ensures the longevity and accuracy of your FNIRSI 2C53P.

• വൃത്തിയാക്കൽ: ഉപകരണം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. അബ്രസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
• ബാറ്ററി കെയർ: For optimal battery life, avoid fully discharging the device frequently. If storing for extended periods, charge the battery to approximately 50-70%.
• സംഭരണം: ഉപകരണം തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും തീവ്രമായ താപനിലയിൽ നിന്നും അകറ്റി നിർത്തുക.
• അന്വേഷണവും ലീഡ് പരിശോധനയും: Regularly inspect probes and test leads for any signs of damage (e.g., frayed wires, cracked insulation). Replace damaged accessories immediately.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues with your FNIRSI 2C53P, refer to the following common troubleshooting steps.

• ഉപകരണം പവർ ഓൺ ചെയ്യുന്നില്ല: Ensure the battery is charged. Connect the Type-C charging cable and try again.
• ഓസിലോസ്കോപ്പ് മോഡിൽ തരംഗരൂപം പ്രദർശിപ്പിച്ചിട്ടില്ല: Check probe connections. Ensure the trigger settings are appropriate for the signal being measured. Adjust vertical and horizontal scales.
• Inaccurate multimeter readings: Verify test lead connections to the correct terminals. Ensure the correct measurement function is selected. Check for damaged test leads.
• Signal generator output issues: Confirm the DDS output is connected correctly. Check frequency, amplitude, and duty cycle settings.
• ഫേംവെയർ അപ്‌ഡേറ്റ്: If experiencing unexpected behavior, check the official FNIRSI website or product page for available firmware updates. Firmware updates can resolve bugs and improve functionality. Refer to the instruction manual for the update procedure.
• സ്ക്രീൻ പ്രതികരിക്കുന്നില്ല: If the touch screen is unresponsive, try restarting the device. If the issue persists, a factory reset might be necessary (refer to the device settings menu).

സ്ഥിരമായ പ്രശ്നങ്ങൾക്ക്, ദയവായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.

9 സ്പെസിഫിക്കേഷനുകൾ

Below are the detailed technical specifications for the FNIRSI 2C53P.

Figure 9.1: General and Oscilloscope Parameters.

Figure 9.2: Signal Generator and Multimeter Parameters.

10. വാറൻ്റിയും പിന്തുണയും

FNIRSI products are designed for reliability and performance. For warranty information, please refer to the documentation included with your purchase or visit the official FNIRSI webസൈറ്റ്.

ഉപഭോക്തൃ പിന്തുണ:

If you have any questions, require technical assistance, or need to report an issue, please contact FNIRSI customer support through the following methods:

• Amazon Messaging: For purchases made on Amazon, you can contact the seller directly through your Amazon order history.
• ഇമെയിൽ പിന്തുണ: Reach out to FNIRSI after-sales service center at support@fnirsi.com. When sending an email, please include your order number and a detailed description of your inquiry.
• ഉൽപ്പന്ന പേജ്: Additional resources, including downloadable manuals and firmware updates, may be available on the product's Amazon page or the official FNIRSI webസൈറ്റ്.
