പാർഡ് ഓസ്പ്രേ 640-35 ഡ്യുവൽ-സ്പെക്ട്രൽ ബൈനോക്കുലർ യൂസർ മാനുവൽ

ആമുഖം

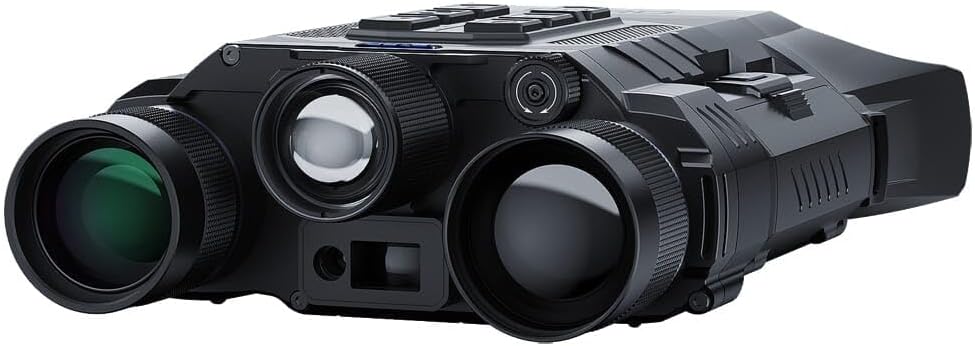

Image: The Pard Osprey 640-35 Dual-Spectral Binocular, showcasing its dual lenses and robust design.

The Pard Osprey 640-35 Dual-Spectral Binocular is an advanced optical device designed for enhanced observation in various conditions. It combines thermal imaging for long-distance detection with night vision for clear identification. This manual provides comprehensive instructions for the proper setup, operation, maintenance, and troubleshooting of your Osprey binocular.

The Osprey allows users to operate either thermal or night vision channels independently, or view them both simultaneously using the picture-in-picture feature. Its innovative design ensures clear target identification across thermal, night vision, and daytime scope channels.

പ്രധാന സവിശേഷതകൾ

• Dual-Spectral Capability: Seamless integration of thermal and night vision for versatile observation.
• High-Performance Thermal Sensor: Features a Vanadium Oxide (Vox) sensor with ≤20mK NETD rating and 12µm pixel pitch for detailed thermal images in low contrast conditions.
• സംയോജിത ലേസർ റേഞ്ച് ഫൈൻഡർ (LRF): Accurate 1200-yard true laser range finding capability.
• Adjustable Interpupillary Distance: സുഖം ഉറപ്പാക്കുന്നു viewവിവിധ ഉപയോക്താക്കൾക്കായി.
• IP67 വാട്ടർപ്രൂഫ് റേറ്റിംഗ്: Provides protection against dust and water immersion.
• Multiple Thermal Image Modes: Includes White Hot/Black, Hot/Red, Hot/Iron, Hot/Edge, and Sky options.
• സീൻ മോഡുകൾ: Three individual scene modes to enhance environmental characteristics.
• Picture-In-Picture (PIP): Allows 2x magnification of a target inset over the main image.
• Hot Image Tracking: Automatically tracks heat sources on the display.
• സ്റ്റാൻഡ്‌ബൈ മോഡ്: Conserves power with instant wake-up functionality.

സജ്ജീകരണവും പ്രാരംഭ ഉപയോഗവും

1. അൺപാക്ക് ചെയ്യലും പരിശോധനയും

Carefully remove the Pard Osprey binocular and all accessories from its packaging. Inspect the device for any signs of damage. Retain the packaging for future storage or transport.

2. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

Locate the battery compartment. Insert the recommended batteries according to the polarity indicators. Ensure the compartment cover is securely closed to maintain the device's waterproof rating.

3. പവർ ഓൺ/ഓഫ്

To power on the device, press and hold the power button (usually marked with a power symbol) until the display illuminates. To power off, press and hold the power button again until the display shuts down.

4. ഇന്റർപില്ലറി ദൂരം ക്രമീകരിക്കൽ

The Osprey has a fully adjustable interpupillary range. Use the built-in wheel located on the bottom of the frame to adjust the distance between the eyepieces until you see a single, clear circular field of view.

ചിത്രം: പിൻഭാഗം view of the Pard Osprey binocular, illustrating the adjustable eyepieces and the soft silicone eye cups designed to block peripheral light.

5. ഡയോപ്റ്റർ ക്രമീകരണം

If applicable, adjust the diopter on the eyepiece (usually the right one) to compensate for differences in vision between your eyes. Look through the binocular at a distant object and rotate the diopter ring until the image is sharp for that eye, then adjust the main focus for both eyes.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Viewing മോഡുകൾ

The Osprey offers multiple viewing ഓപ്ഷനുകൾ:

• തെർമൽ മോഡ്: Provides detection capabilities based on heat signatures.
• നൈറ്റ് വിഷൻ മോഡ്: കുറഞ്ഞ വെളിച്ചത്തിൽ ദൃശ്യപരത വർദ്ധിപ്പിക്കുന്നു.
• Daytime Scope Mode: For use in well-lit environments.
• Picture-In-Picture (PIP): Activates a magnified 2x inset of the target area within the main view. This allows for detailed observation of a specific point while maintaining situational awareness of the broader scene.

തെർമൽ ഇമേജ് മോഡുകൾ

Customize your thermal view by selecting from the following palettes:

• വൈറ്റ് ഹോട്ട്: ചൂടുള്ള വസ്തുക്കൾ വെളുത്തതായി കാണപ്പെടുന്നു.
• ബ്ലാക്ക് ഹോട്ട്: ചൂടുള്ള വസ്തുക്കൾ കറുത്തതായി കാണപ്പെടുന്നു.
• റെഡ് ഹോട്ട്: Hot objects are highlighted in red.
• Iron Hot: Displays a spectrum of colors from black to white, with red and yellow in between.
• എഡ്ജ്: Highlights the edges of objects.
• ആകാശം: A specialized mode for specific environmental conditions.

സീൻ മോഡുകൾ

The device features a quick switch function to instantly move between 3 individual scene modes. These modes enhance environmental characteristics to increase visibility and contrast, optimizing performance for different scenarios (e.g., forest, city, open field).

Hot Image Tracking

When activated, the Osprey can detect and display heat signatures on the screen. It will automatically track the hottest point in the field of view, helping you maintain focus on your target.

Laser Range Finder (LRF) Operation

To use the built-in LRF, aim the reticle at your target and activate the range finder function (refer to button layout for specific button). The distance to the target will be displayed on the screen. The LRF has a range of up to 1200 yards.

സ്റ്റാൻഡ്ബൈ മോഡ്

To enter standby mode, briefly press the power button. The display will turn off, conserving battery life. To instantly awaken the device, quickly press the power button again.

Wi-Fi കണക്റ്റിവിറ്റി

The Osprey supports Wi-Fi connectivity for remote viewing, recording, and firmware updates via a compatible mobile application. Refer to the app's instructions for pairing and usage.

നിയന്ത്രണങ്ങളും ബട്ടണുകളും

Familiarize yourself with the control buttons on the device. A typical layout includes:

ചിത്രം: മുകളിൽ view of the Pard Osprey binocular, highlighting the arrangement of control buttons for power, menu, navigation, and recording functions.

• പവർ ബട്ടൺ: On/Off, Standby.
• മെനു ബട്ടൺ: ക്രമീകരണങ്ങളും ഓപ്ഷനുകളും ആക്‌സസ് ചെയ്യുന്നു.
• നാവിഗേഷൻ ബട്ടണുകൾ (മുകളിലേക്ക്/താഴേക്ക്/ഇടത്/വലത്/ശരി): For navigating menus and selecting options.
• സൂം ബട്ടൺ: Adjusts magnification.
• റെക്കോർഡ് ബട്ടൺ: Initiates video recording.
• ഫോട്ടോ ബട്ടൺ: നിശ്ചല ചിത്രങ്ങൾ പകർത്തുന്നു.
• LRF Button: Activates the laser range finder.

പരിപാലനവും പരിചരണവും

ലെൻസുകൾ വൃത്തിയാക്കൽ

Use a soft, lint-free cloth specifically designed for optical lenses. Gently wipe the lens surfaces to remove dust or smudges. For stubborn dirt, use a small amount of lens cleaning solution applied to the cloth, not directly to the lens.

ശരീരം വൃത്തിയാക്കൽ

Wipe the body of the binocular with a soft, damp തുണി. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക, കാരണം ഇവ ഫിനിഷിനോ ആന്തരിക ഘടകങ്ങൾക്കോ ​​കേടുവരുത്തും.

സംഭരണം

When not in use, store the Osprey binocular in its protective case in a cool, dry place, away from direct sunlight and extreme temperatures. Remove batteries if storing for extended periods to prevent leakage.

വാട്ടർപ്രൂഫ് റേറ്റിംഗ് (IP67)

The device is rated IP67, meaning it is protected from dust ingress and can withstand immersion in water up to 1 meter for 30 minutes. Ensure all port covers and battery compartments are securely closed before exposure to water.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

For detailed warranty information and terms of service, please refer to the official Pard USA webസൈറ്റിൽ ബന്ധപ്പെടുകയോ അവരുടെ ഉപഭോക്തൃ പിന്തുണയുമായി നേരിട്ട് ബന്ധപ്പെടുകയോ ചെയ്യുക. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.

ഉപഭോക്തൃ പിന്തുണ: For technical assistance, repairs, or general inquiries, please visit the ആമസോണിലെ പാർഡ് സ്റ്റോർ or the official PARD USA webസൈറ്റ്.
