Ambition Seher Pro Wireless Tattoo Pen Machine User Manual

1. ആമുഖം

This manual provides essential instructions for the safe and effective operation, setup, and maintenance of your Ambition Seher Pro Wireless Tattoo Pen Machine. Please read this manual thoroughly before using the device to ensure proper function and longevity.

2. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Ambition Seher Pro is a wireless rotary tattoo pen machine designed for professional artists. It features a coreless motor, adjustable stroke length, and a large display battery with billing functionality. Its robust construction and ergonomic design aim to provide stability and control during extended use.

Figure 2.1: Ambition Seher Pro Wireless Tattoo Pen Machine, Gold variant.

പ്രധാന സവിശേഷതകൾ:

• കോർലെസ് മോട്ടോർ: Integrated high-performance coreless motor for stable output and low vibration.
• Adjustable Stroke Length: Six precise stroke settings (2.2mm, 2.6mm, 3.0mm, 3.4mm, 3.8mm, 4.2mm) for versatile tattooing styles.
• ഉയർന്ന ശേഷിയുള്ള ബാറ്ററി: 2400mAh battery providing 6-7 hours of continuous operation at 8V.
• OLED ഡിസ്പ്ലേ: Large screen displays real-time voltage (1-12V), timer, and auto-billing function.
• എർഗണോമിക് ഡിസൈൻ: 42mm grip diameter and balanced weight (321g) for enhanced stability and comfort.

3. ഘടകങ്ങളും പാക്കേജ് ഉള്ളടക്കങ്ങളും

The Ambition Seher Pro package includes the following items:

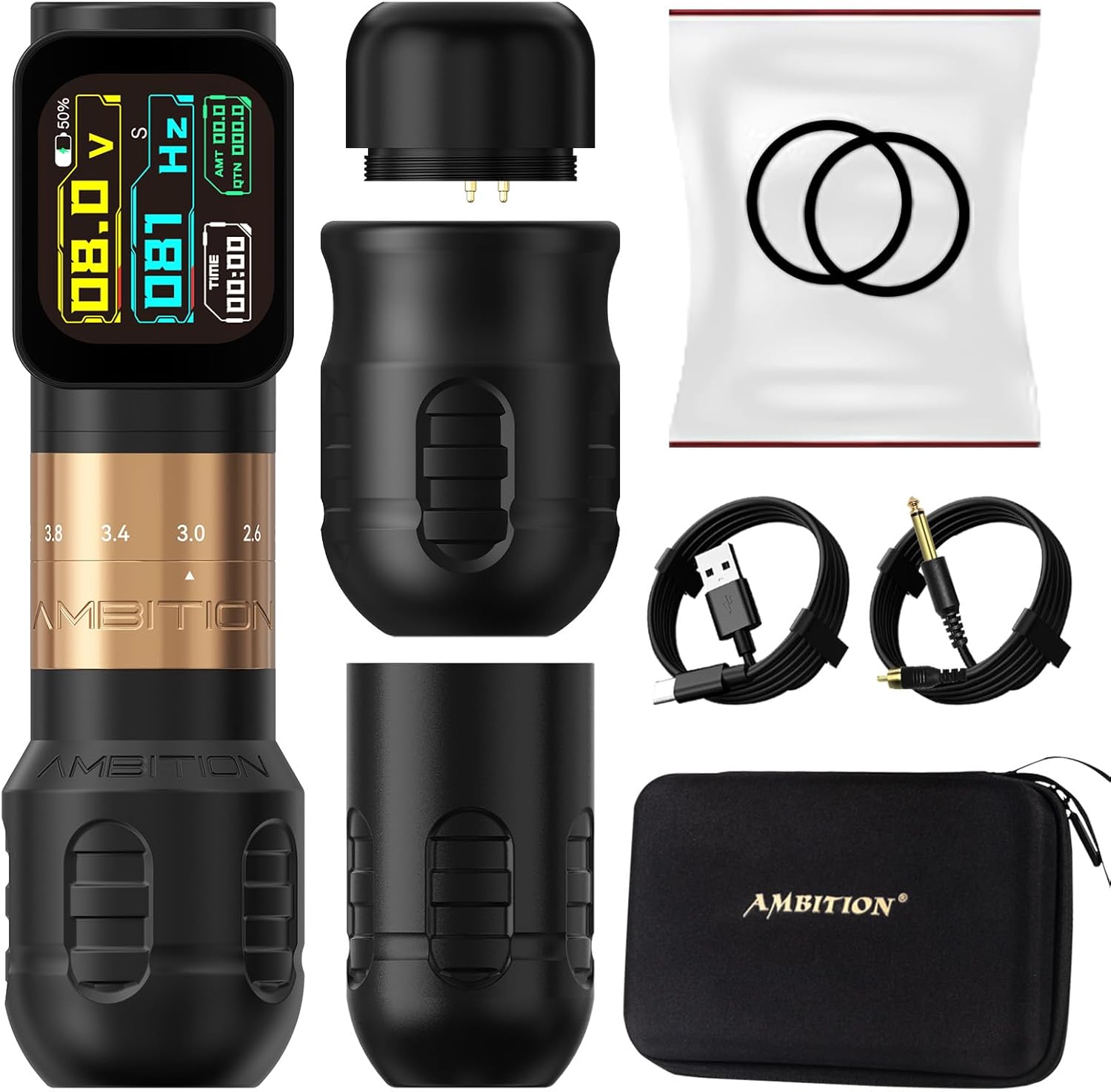

Figure 3.1: Contents of the Ambition Seher Pro package.

• 1x Ambition Seher Pro Cordless Tattoo Machine
• 1x RCA Adapter
• 1x Extra 34mm Grip
• 1x ആർ‌സി‌എ കേബിൾ
• 1x ചാർജിംഗ് കേബിൾ (USB)
• 1x Accessory Pouch
• 1x Hard-shell Zippered Case

4. സജ്ജീകരണം

4.1 ബാറ്ററി ചാർജ് ചെയ്യുന്നു

1. Connect the provided USB charging cable to the charging port on the battery unit.
2. Connect the other end of the USB cable to a 5V/2A charging adapter (not included).
3. The OLED display will indicate charging status. A full charge typically takes 2-3 hours.
4. പ്രധാനപ്പെട്ടത്: Do not completely drain the battery before charging. Use the original charging cable and a 5V/2A adapter to prevent damage.

Figure 4.1: Battery unit with charging port and display.

4.2 Attaching the Grip

The machine comes with a 42mm grip pre-installed and an extra 34mm grip. To change the grip:

1. Gently twist and pull the current grip off the machine body.
2. Align the desired grip with the machine body and push it firmly until it clicks into place.

Figure 4.2: The two available grip sizes for user preference.

4.3 Inserting a Needle Cartridge

1. മെഷീൻ ഓഫാണെന്ന് ഉറപ്പാക്കുക.
2. Carefully insert a compatible cartridge needle into the front opening of the grip.
3. കാട്രിഡ്ജ് സുരക്ഷിതമായി ഇരിക്കുന്നതുവരെ സൌമ്യമായി വളച്ചൊടിക്കുക.

4.4 Using the RCA Adapter (Optional)

If you prefer to use a traditional power supply, attach the RCA adapter to the battery connection point and then connect your RCA cable to the adapter.

5. ഓപ്പറേഷൻ

5.1 പവർ ഓൺ/ഓഫ്

• To power on, press and hold the power button until the OLED display illuminates.
• പവർ ഓഫ് ചെയ്യാൻ, ഡിസ്പ്ലേ ഓഫാകുന്നതുവരെ പവർ ബട്ടൺ വീണ്ടും അമർത്തിപ്പിടിക്കുക.

5.2 വോളിയം ക്രമീകരിക്കൽtage

• Use the '+' and '-' buttons on the battery unit to increase or decrease the voltage.
• വോളിയംtage range is 1V to 12V, displayed in real-time on the OLED screen.

5.3 സ്ട്രോക്ക് ദൈർഘ്യം ക്രമീകരിക്കൽ

The Seher Pro allows for on-the-fly stroke adjustment:

1. Locate the adjustment knob on the machine body, above the grip.
2. Rotate the knob to select your desired stroke length: 2.2mm, 2.6mm, 3.0mm, 3.4mm, 3.8mm, or 4.2mm.

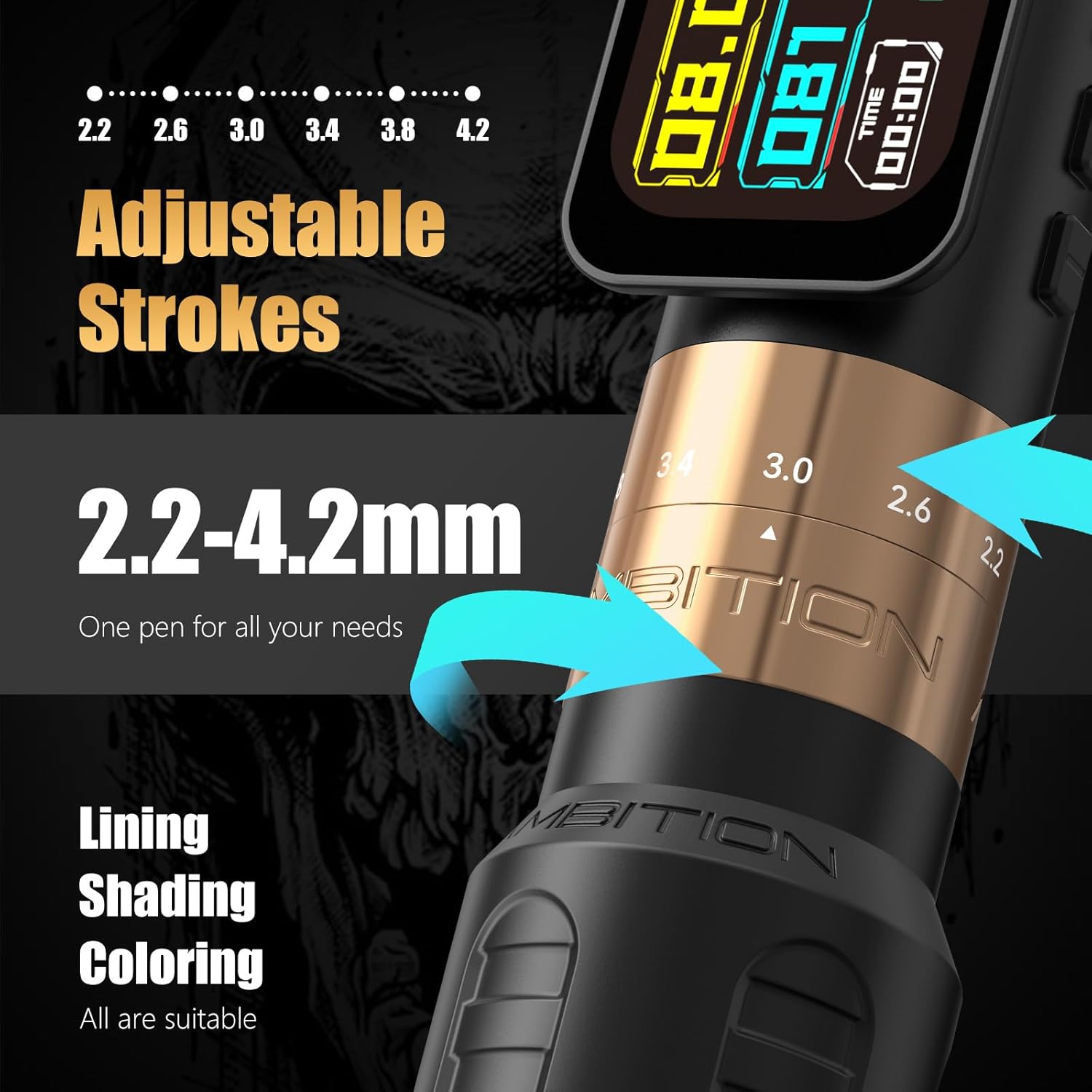

Figure 5.1: Diagram illustrating the adjustable stroke mechanism.

5.4 സൂചി ആഴം ക്രമീകരിക്കൽ

Needle depth is adjusted by rotating the grip. Turn the grip clockwise to extend the needle and counter-clockwise to retract it.

5.5 Billing Function

The integrated OLED screen includes an auto-billing function. This feature calculates fees based on adjustable per-minute rates during pauses in operation, streamlining workflow for artists.

6. പരിപാലനം

6.1 വൃത്തിയാക്കൽ

• Always disconnect the machine from any power source before cleaning.
• മെഷീനിന്റെ പുറംഭാഗം ഒരു ക്ലീൻ, ഡി ഉപയോഗിച്ച് തുടയ്ക്കുക.amp cloth and a mild, non-abrasive disinfectant.
• Do not immerse the machine in liquid or allow liquids to enter internal components.
• Ensure all surfaces are dry before storage or next use.

6.2 ബാറ്ററി കെയർ

• നേരിട്ട് സൂര്യപ്രകാശം ഏൽക്കാത്ത തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ബാറ്ററി സൂക്ഷിക്കുക.
• Avoid fully discharging the battery regularly to prolong its lifespan.
• ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, ബാറ്ററി ഏകദേശം 50% ശേഷിയിലേക്ക് ചാർജ് ചെയ്യുക.

7. പ്രശ്‌നപരിഹാരം

7.1 Machine Not Powering On

• Check if the battery is sufficiently charged. Recharge if necessary.
• Ensure the battery unit is securely attached to the machine body.

7.2 Inconsistent Performance

• Verify that the needle cartridge is correctly inserted and not damaged.
• Check the selected voltage and stroke settings.
• Ensure the battery has adequate charge.

7.3 ഡിസ്പ്ലേ പ്രശ്നങ്ങൾ

• If the display is unresponsive or flickering, try restarting the machine.
• ബാറ്ററി പൂർണ്ണമായി ചാർജ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

For persistent issues not resolved by these steps, please contact Ambition customer support.

8 സ്പെസിഫിക്കേഷനുകൾ

Figure 8.1: Detailed technical specifications for the Ambition Seher Pro.

9 സുരക്ഷാ വിവരങ്ങൾ

• For professional external use only.
• കണ്ണുകളുമായുള്ള സമ്പർക്കം ഒഴിവാക്കുക.
• Keep away from naked flame and extreme heat sources.
• Do not attempt to disassemble or modify the device, as this may void the warranty and pose safety risks.
• Always follow proper sterilization and hygiene protocols for all tattoo equipment and accessories.

10. വാറൻ്റിയും പിന്തുണയും

The Ambition Seher Pro Wireless Tattoo Pen Machine is backed by a 1 വർഷത്തെ വാറൻ്റി covering all malfunctions under normal use. For warranty claims, technical assistance, or any inquiries, please contact Ambition official support. Refer to the product packaging or the Ambition webനിർദ്ദിഷ്ട കോൺടാക്റ്റ് വിശദാംശങ്ങൾക്കായി സൈറ്റ്.
