KAIWEETS KF01-EU നെറ്റ്‌വർക്കും RJ45/RJ11 കേബിൾ ടെസ്റ്റർ ഇൻസ്ട്രക്ഷൻ മാനുവലും

1. ആമുഖം

This manual provides detailed instructions for the safe and effective operation of your KAIWEETS KF01-EU Network and Cable Tester. This multifunction device is designed for cable tracking, cable pairing, telephone line testing, voltage and polarity detection, and continuity tests. It is an essential tool for network and telecommunications professionals.

Please read this manual thoroughly before using the device and retain it for future reference.

2 സുരക്ഷാ വിവരങ്ങൾ

• Always ensure power is cut off from metallic wires before tracing to prevent damage to the device and ensure user safety.
• Do not attempt to repair or modify the device. Refer all servicing to qualified personnel.
• Use only the specified battery type (9V 6F22) and ensure correct polarity during installation.
• വെള്ളം, ഈർപ്പം, തീവ്രമായ താപനില എന്നിവയിൽ നിന്ന് ഉപകരണം അകറ്റി നിർത്തുക.
• ഉപയോഗത്തിലില്ലാത്തപ്പോൾ ഉണങ്ങിയതും തണുത്തതുമായ സ്ഥലത്ത് ഉപകരണം സൂക്ഷിക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

നിങ്ങളുടെ പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• KAIWEETS KF01-EU Cable Tracer (Transmitter and Receiver)
• ഉപയോക്തൃ മാനുവൽ
• RJ11 Alligator Clip Cable (Black) × 1
• RJ45 Adapter Cable (Black) × 1
• 9V 6F22 Battery × 2

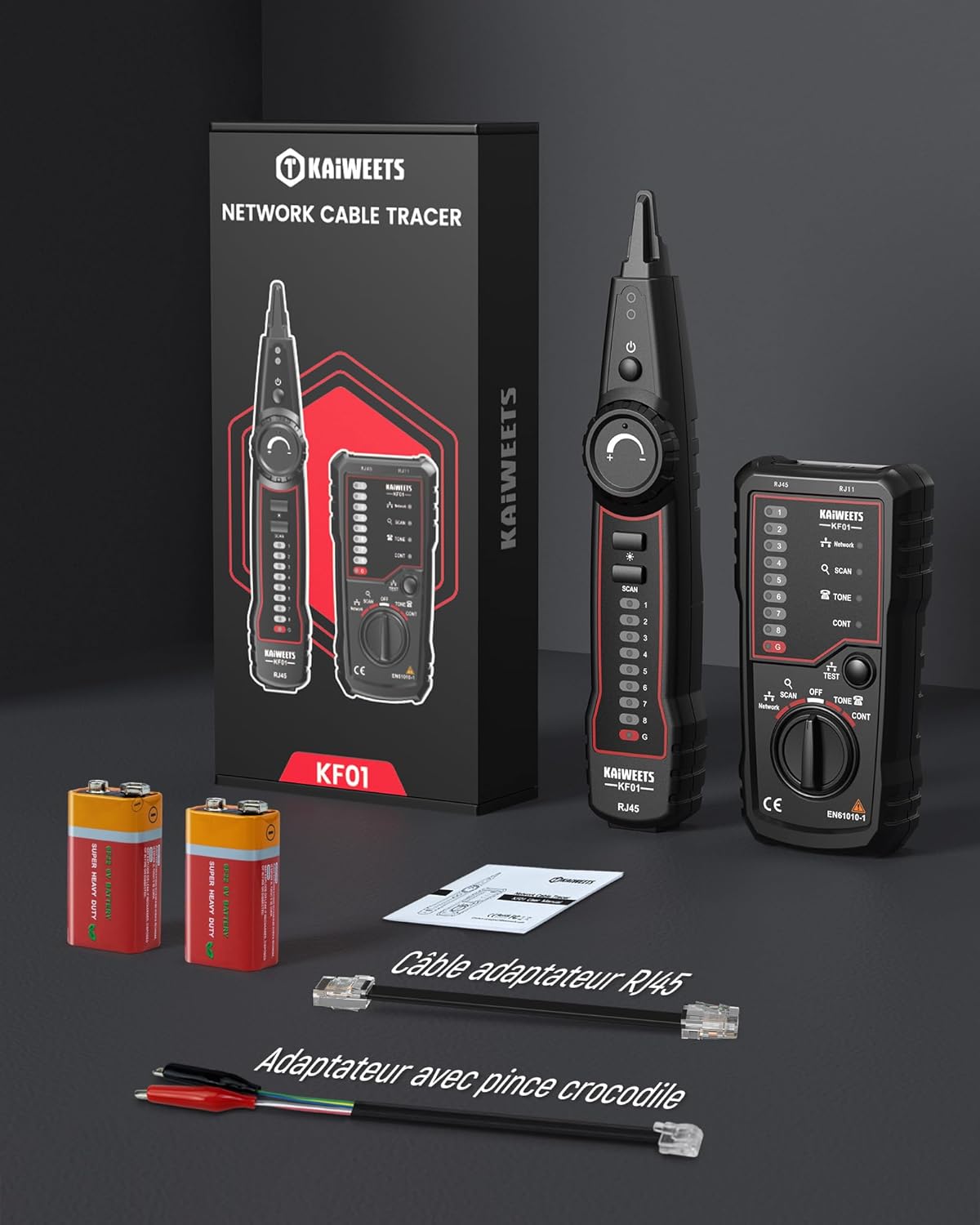

Image: The KAIWEETS KF01-EU cable tracer kit, including the main unit, receiver, RJ45 cable, RJ11 alligator clip cable, and two 9V batteries, all neatly arranged with the product packaging.

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The KAIWEETS KF01-EU is a versatile tool designed for comprehensive network and telecommunication cable testing. It consists of a main transmitter unit and a detachable receiver unit.

പ്രധാന സവിശേഷതകൾ:

• മൾട്ടിഫങ്ഷണാലിറ്റി: Combines cable tracking, cable pairing, telephone line testing, voltage/polarity detection, and continuity testing.
• Wide Cable Compatibility: Supports RJ11, RJ45, telephone, and other metallic cables.
• Cable Fault Detection: Identifies open circuits, short circuits, wiring faults, and reversed connections.
• ക്രമീകരിക്കാവുന്ന വോളിയം: For signal optimization and interference reduction during tracing.
• സംയോജിത LED ഫ്ലാഷ്‌ലൈറ്റ്: For operation in dimly lit or confined spaces.
• Long Test Range: Effective cable tracing up to 300 meters.

Image: Detailed diagram labeling the components of the KAIWEETS KF01-EU cable tester, including the probe, LED light, signal indicator, power switch, volume adjustment knob, light switch, scan switch, wiring LED indicators, pairing indicators, test button, and function selection knob.

5. സജ്ജീകരണവും ബാറ്ററി ഇൻസ്റ്റാളേഷനും

5.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

1. Locate the battery compartments on both the main transmitter unit and the receiver unit.
2. ബാറ്ററി കവറുകൾ തുറക്കുക.
3. Insert one 9V 6F22 battery into each unit, ensuring correct polarity (+/-).
4. ബാറ്ററി കവറുകൾ സുരക്ഷിതമായി അടയ്ക്കുക.

5.2 പ്രാരംഭ പവർ ഓൺ

Turn on both the transmitter and receiver units using their respective power switches. The LED indicators should illuminate briefly, indicating the devices are ready for operation.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1 Cable Tracing (Wire Tracking)

This function helps locate a specific cable within a bundle or wall.

1. സുരക്ഷ ആദ്യം: Before tracing metallic wires, ensure all power to the cables is disconnected to prevent damage to the device.
2. Connect the RJ45 or RJ11 cable from the transmitter to the cable you wish to trace. For non-standard cables, use the RJ11 alligator clip cable.
3. Turn on the transmitter unit.
4. Turn on the receiver unit and adjust the volume knob to a comfortable level.
5. Move the receiver's probe along the suspected path of the cable. The receiver will emit an audible tone, which will be strongest when the probe is directly over the target cable.
6. Use the LED flashlight on the receiver for better visibility in dark areas.

Image: A hand holding the KAIWEETS KF01-EU receiver unit, tracing a network cable within a bundle of cables. The receiver's LED light is illuminated, indicating its use in identifying a specific cable.

6.2 Network Cable Testing (RJ45/RJ11)

This function checks for open circuits, short circuits, wiring faults, and reversed connections in network cables.

1. Connect one end of the RJ45 or RJ11 cable to the transmitter's corresponding port.
2. Connect the other end of the cable to the receiver's corresponding port.
3. രണ്ട് യൂണിറ്റുകളും ഓണാക്കുക.
4. On the receiver, select the "TEST" mode using the function selection knob.
5. Observe the LED indicators on both units. They will light up sequentially, indicating the status of each wire pair.
6. Interpretation of LEDs:
   • Sequential illumination on both units: Correct wiring.
   • No illumination for a specific pair: Open circuit.
   • Multiple LEDs illuminating simultaneously or in an incorrect sequence: Short circuit or wiring fault.
   • LEDs illuminating out of order: Reversed connection.

Image: The KAIWEETS KF01-EU transmitter and receiver units connected to an RJ45 network cable, performing a cable test. The LED indicators on both devices are visible, showing the status of the wire pairs.

6.3 Telephone Line Testing

This function allows for checking the status of telephone lines (idle, ringing, talking) and identifying TIP and RING polarity.

1. Connect the RJ11 alligator clip cable to the RJ11 port on the transmitter unit.
2. Connect the alligator clips to the telephone line wires (TIP and RING).
3. Turn on the transmitter unit.
4. Observe the LED indicators and listen for audible signals to determine the line status:
   • നിഷ്‌ക്രിയം: Specific LED pattern or continuous tone.
   • റിംഗ് ചെയ്യുന്നു: Flashing LED pattern or intermittent tone.
   • സംസാരിക്കുന്നു: Different LED pattern or tone.
5. The device will also indicate the polarity of the TIP and RING lines.

Image: The KAIWEETS KF01-EU main unit connected to a telephone line via the RJ11 alligator clip cable, demonstrating the telephone line testing function. A landline phone is visible in the background.

6.4 Continuity, Voltage, and Polarity Tests

These tests are typically performed using the RJ11 alligator clip cable for various metallic conductors.

1. Connect the alligator clips to the conductors you wish to test.
2. Turn on the transmitter unit.
3. Select the appropriate mode (e.g., "CONT" for continuity) using the function selection knob.
4. Observe the indicators for continuity, voltage presence, and polarity.

7. പരിപാലനം

7.1 വൃത്തിയാക്കൽ

• മൃദുവായ, ഉണങ്ങിയ തുണി ഉപയോഗിച്ച് ഉപകരണം തുടയ്ക്കുക.
• ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.

7.2 ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

• ബാറ്ററി ചാർജ് കുറയുന്നത് കാണിക്കുമ്പോഴോ ഉപകരണത്തിന്റെ പ്രകടനം കുറയുമ്പോഴോ ബാറ്ററികൾ മാറ്റിസ്ഥാപിക്കുക.
• Always replace both 9V batteries simultaneously for optimal performance.
• ഉപയോഗിച്ച ബാറ്ററികൾ പ്രാദേശിക ചട്ടങ്ങൾക്കനുസൃതമായി നീക്കം ചെയ്യുക.

7.3 സംഭരണം

• ഉപകരണം ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, ചോർച്ച തടയാൻ ബാറ്ററികൾ നീക്കം ചെയ്യുക.
• നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും തീവ്രമായ താപനിലയിൽ നിന്നും അകന്ന് തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക.

8. പ്രശ്‌നപരിഹാരം

9 സ്പെസിഫിക്കേഷനുകൾ

• മോഡൽ: KF01-EU
• നിർമ്മാതാവ്: കൈവീറ്റ്സ്
• ഉൽപ്പന്ന അളവുകൾ (L x W x H): 23.5 x 15.2 x 4.7 സെ.മീ
• ഭാരം: 340 ഗ്രാം
• ഊർജ്ജ സ്രോതസ്സ്: 2 x 9V 6F22 Batteries (included)
• പിന്തുണയ്ക്കുന്ന കേബിൾ തരങ്ങൾ: RJ11, RJ45, Telephone, other metallic cables
• Max. Test Range: 300 മീറ്റർ വരെ
• പാലിക്കൽ: CE, EN 61010-1, RoHS

10. വാറൻ്റിയും പിന്തുണയും

KAIWEETS offers up to 36 months of customer service and technical support for the KF01-EU Network and Cable Tester. For assistance, please contact KAIWEETS customer support through their official channels or the retailer where the product was purchased.

വാറൻ്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിൻ്റെ തെളിവ് സൂക്ഷിക്കുക.
