1. ആമുഖം
This manual provides comprehensive instructions for the installation, operation, and maintenance of your HOSELINK Classic Beige 100ft Automatic Retractable Garden Hose Reel. Designed for convenience and durability, this wall-mounted system features a 1/2-inch UV-stabilized, kink-free hose and an automatic rewind mechanism, making garden watering efficient and effortless.
2 സുരക്ഷാ വിവരങ്ങൾ
- ഉപയോഗിക്കുന്നതിന് മുമ്പ് ഹോസ് റീൽ ഒരു സ്ഥിരതയുള്ള പ്രതലത്തിൽ സുരക്ഷിതമായി ഘടിപ്പിച്ചിട്ടുണ്ടെന്ന് എല്ലായ്പ്പോഴും ഉറപ്പാക്കുക.
- Do not attempt to disassemble the hose reel mechanism. Internal springs are under tension.
- Keep children and pets away from the hose during retraction to prevent injury.
- Drain water from the hose and store the unit indoors during freezing temperatures to prevent damage.
- Use only clean water with the hose reel. Do not use with chemicals or hot water.
3. പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- HOSELINK Classic Retractable Garden Hose Reel (100ft, 1/2" hose included)
- വാൾ മൗണ്ട് ബ്രാക്കറ്റ്
- Mounting Hardware (4 bolts, plastic anchors)
- 8-പാറ്റേൺ സ്പ്രേ നോസൽ
- ദ്രുത-കണക്റ്റ് ഫിറ്റിംഗുകൾ

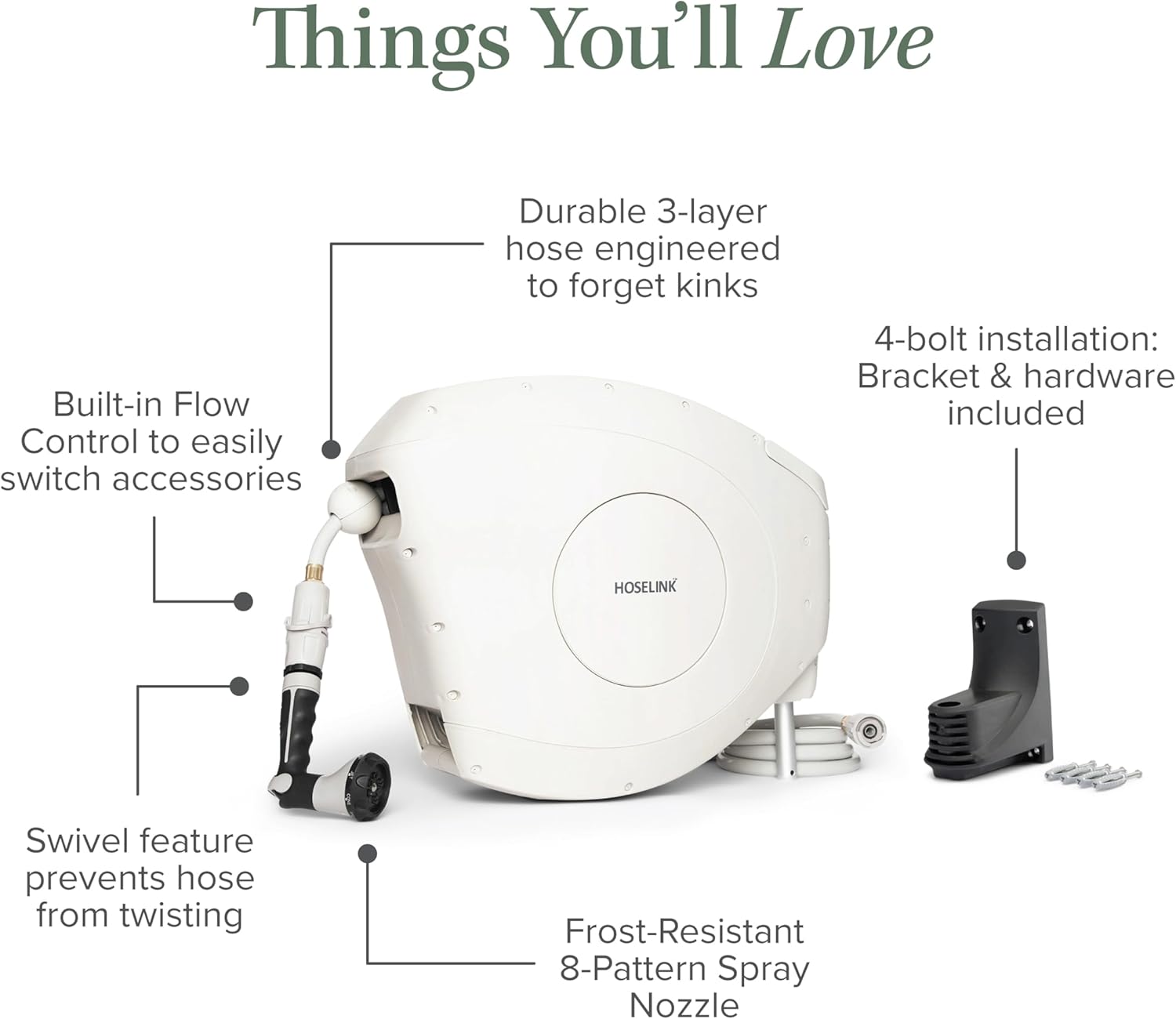

Figure 1: Included components and key features of the hose reel system.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The HOSELINK Classic Retractable Garden Hose Reel is designed for wall mounting. Ensure you select a sturdy wall or post capable of supporting the weight of the unit (approximately 30 lbs) plus the weight of water in the hose.
4.1 ഒരു സ്ഥലം തിരഞ്ഞെടുക്കുന്നു
- Select a location near your water source.
- Ensure sufficient clearance for the hose reel to swivel 180 degrees.
- Consider mounting at waist height for comfortable operation.
Figure 2: The wall mount bracket requires four bolts for secure installation.
4.2 ബ്രാക്കറ്റ് മൌണ്ട് ചെയ്യുന്നു
- Position the wall mount bracket at the desired height and mark the four drilling points.
- Drill pilot holes suitable for the provided mounting hardware. For masonry, a masonry bit may be required.
- Insert the plastic anchors (if applicable) into the drilled holes.
- Secure the bracket to the wall using the four provided bolts. Ensure it is firmly attached.
Figure 3: The reinforced bracket supports the hose reel, which is UV-stabilized for outdoor use.
4.3 ഹോസ് റീൽ ഘടിപ്പിക്കൽ
- Carefully lift the hose reel and slide it onto the mounted bracket. It should click securely into place.
- Connect the leader hose (short hose from the reel) to your water tap using the quick-connect fitting.
- Attach the 8-pattern spray nozzle to the end of the main hose using the quick-connect fitting.
Figure 4: Quick-connect fittings and the frost-resistant spray nozzle facilitate easy setup.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 ഹോസ് നീട്ടൽ
- Gently pull the hose from the reel to the desired length.
- The "stop-anywhere" locking mechanism will engage automatically, holding the hose in place. You will hear a clicking sound.
- To release the lock and extend further, pull the hose slightly past the last locking point.

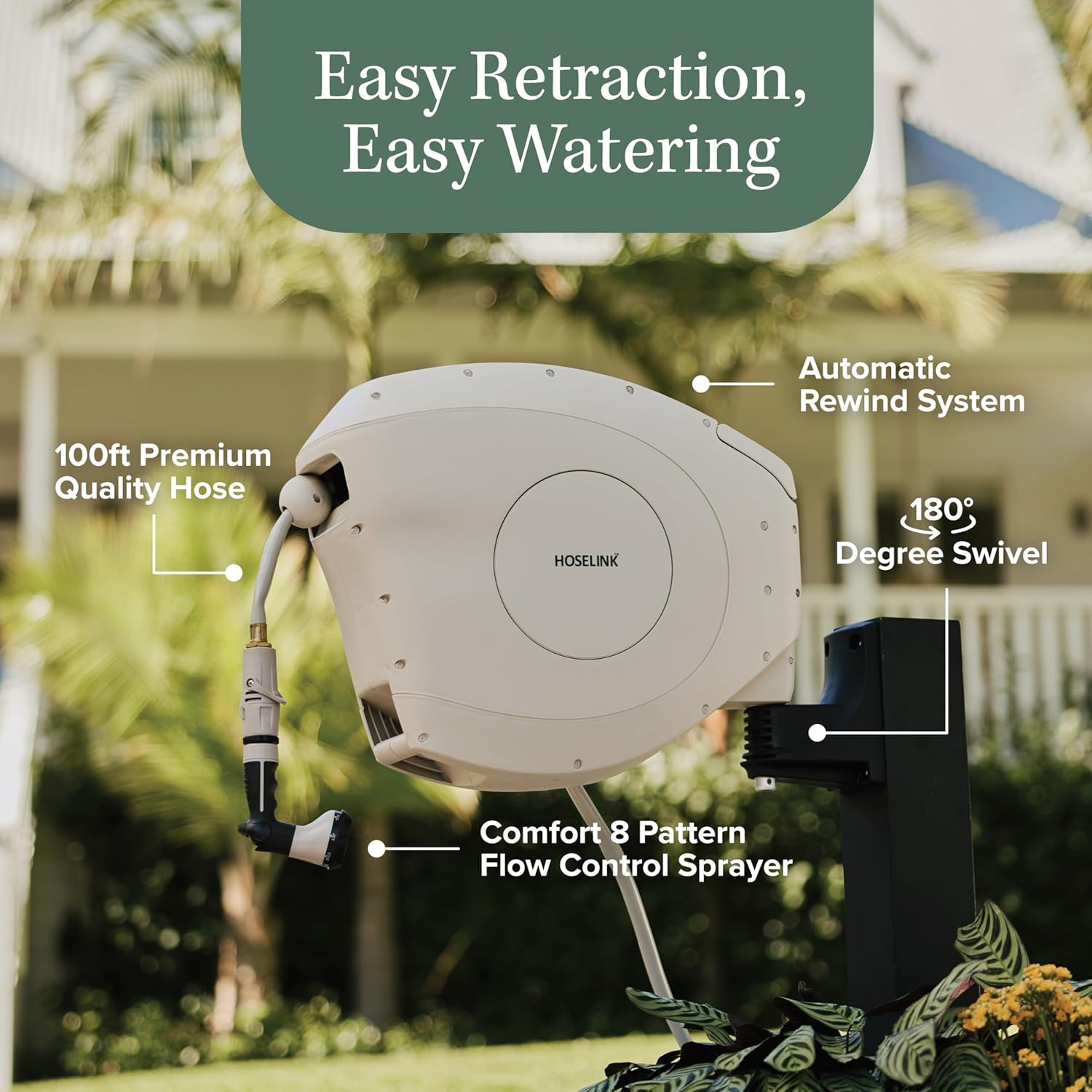

Figure 5: The hose reel features an automatic rewind system and a 180-degree swivel for easy watering.
5.2 ഹോസ് പിൻവലിക്കൽ
- To retract the hose, pull it gently one more time until the locking mechanism disengages.
- Allow the hose to retract slowly and evenly back into the reel. Guide the hose if necessary to prevent tangling.
- The automatic rewind system will coil the hose neatly.
Figure 6: The hose reel provides steady and reliable extension and retraction.
5.3 Using the Spray Nozzle
- The included 8-pattern spray nozzle allows for various watering tasks. Rotate the nozzle head to select your desired spray pattern.
- The nozzle features built-in flow control for adjusting water pressure.
- The swivel feature on the hose connection prevents twisting during use.
6. പരിപാലനം
- വൃത്തിയാക്കൽ: Wipe down the hose reel and hose with a damp അഴുക്കും അവശിഷ്ടങ്ങളും നീക്കം ചെയ്യാൻ ആവശ്യാനുസരണം തുണി.
- ശൈത്യകാല സംഭരണം: Before the first frost, disconnect the hose reel from the water supply. Drain all water from the hose and the reel. Store the entire unit indoors in a frost-free environment to prevent damage from freezing water. The unit is moveable with two carry handles for easy storage.
- UV സംരക്ഷണം: The hose and casing are UV-stabilized to protect against sun damage and extreme weather, but proper storage extends product life.
Figure 7: The hose reel is designed with two carry handles for easy portability and storage.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഹോസ് പൂർണ്ണമായും സുഗമമായി പിൻവലിക്കുന്നില്ല. | Hose is tangled or obstructed. Insufficient tension. | Pull the hose out completely, then guide it back slowly and evenly. Ensure no kinks or obstructions. If the issue persists, contact customer support. |
| കണക്ഷനുകളിൽ നിന്നുള്ള വെള്ളം ചോർച്ച. | അയഞ്ഞ കണക്ഷനുകൾ അല്ലെങ്കിൽ കേടായ O-റിംഗുകൾ. | Ensure all quick-connect fittings are securely attached. Check O-rings for wear and replace if necessary. |
| വെള്ളത്തിന്റെ ഒഴുക്കോ താഴ്ന്ന മർദ്ദമോ ഇല്ല. | Water tap off, hose kinked, or nozzle clogged. | Check that the water tap is fully open. Inspect the hose for kinks. Clean the spray nozzle if it appears clogged. |
8 സ്പെസിഫിക്കേഷനുകൾ
| ബ്രാൻഡ് | HOSELINK |
| മോഡൽ നമ്പർ | US3330-WG |
| ഹോസ് നീളം | 100 അടി |
| ഹോസ് വ്യാസം | 1/2 ഇഞ്ച് |
| മെറ്റീരിയൽ | പോളിപ്രൊഫൈലിൻ |
| നിറം | ബീജ് |
| അളവുകൾ (L x W x H) | 24 x 10.6 x 19.3 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 30 പൗണ്ട് |
| ഇൻസ്റ്റലേഷൻ തരം | മതിൽ മൗണ്ട് |
| ഓപ്പറേഷൻ മോഡ് | യാന്ത്രിക പിൻവലിക്കൽ |
| സ്വിവൽ റേഞ്ച് | 180 ഡിഗ്രി |
Figure 8: Product dimensions of the HOSELINK Classic Retractable Garden Hose Reel.
9. വാറൻ്റിയും പിന്തുണയും
The HOSELINK Classic Beige 100ft Automatic Retractable Garden Hose Reel comes with a 2 വർഷത്തെ വാറൻ്റി, reflecting our commitment to quality. For any questions, technical assistance, or warranty claims, please contact HOSELINK customer service.
HOSELINK provides live, US-based customer service to assist you.
Figure 9: The product is backed by a 2-year warranty.
