Perlegear Dual Monitor Stand with Power Strip PGTVS41B User Manual

ആമുഖം

This manual provides comprehensive instructions for the assembly, operation, and maintenance of your Perlegear Dual Monitor Stand with Integrated Power Strip, model PGTVS41B. This freestanding monitor stand is designed to support two monitors, enhancing your workspace ergonomics and organization. Please read this manual thoroughly before installation and use to ensure proper setup and safe operation.

സുരക്ഷാ വിവരങ്ങൾ

• അസംബ്ലി ചെയ്യുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക. ഏതെങ്കിലും ഭാഗങ്ങൾ നഷ്ടപ്പെട്ടാലോ തകരാറുള്ളാലോ ഉപയോഗിക്കരുത്.
• Verify that your monitors' weight and VESA patterns are within the specified limits (up to 22 lbs per arm, VESA 75x75mm or 100x100mm).
• Do not overtighten screws during assembly to prevent damage to components.
• Keep children and pets away during assembly. Small parts may pose a choking hazard.
• സ്റ്റാൻഡ് വളയുന്നത് തടയാൻ സ്ഥിരതയുള്ളതും നിരപ്പായതുമായ ഒരു പ്രതലത്തിൽ വയ്ക്കുക.
• Do not exceed the electrical ratings of the integrated power strip.

പാക്കേജ് ഉള്ളടക്കം

നിങ്ങളുടെ പാക്കേജിൽ ഇനിപ്പറയുന്ന എല്ലാ ഘടകങ്ങളും ഉൾപ്പെടുത്തിയിട്ടുണ്ടോയെന്ന് ദയവായി പരിശോധിക്കുക:

• ഗ്ലാസ് ബേസ്
• Main Support Pole with Integrated Power Strip
• ഡ്യുവൽ മോണിറ്റർ ആയുധങ്ങൾ
• VESA Plates (x2)
• Hardware Kit (screws, washers, spacers, Allen wrenches)
• Power Cable (6.5ft)
• കേബിൾ മാനേജ്മെന്റ് ക്ലിപ്പുകൾ

സജ്ജീകരണ നിർദ്ദേശങ്ങൾ

Follow these steps to assemble your Perlegear Dual Monitor Stand:

1. Step 1: Assemble the Base and Pole

   Attach the main support pole to the glass base using the provided screws and Allen wrench. Ensure it is securely fastened and stable.



   Image: Fully assembled Perlegear Dual Monitor Stand, showing the main pole, monitor arms, and glass base.

2. Step 2: Attach Monitor Arms

   Slide the dual monitor arms onto the main support pole. Adjust their height to your preference and secure them with the locking mechanism.

3. ഘട്ടം 3: മോണിറ്ററുകളിലേക്ക് VESA പ്ലേറ്റുകൾ അറ്റാച്ചുചെയ്യുക

   Carefully attach the VESA plates to the back of your monitors using the appropriate screws, washers, and spacers from the hardware kit. Ensure the VESA pattern (75x75mm or 100x100mm) matches your monitor.



   Image: Diagram illustrating VESA compatibility (75x75mm, 100x100mm) and supported monitor sizes (13-32 inches) and weight (22 lbs per arm).

4. Step 4: Mount Monitors

   With assistance if needed, carefully slide the monitors (with attached VESA plates) onto the monitor arms. Ensure they click into place securely.

5. Step 5: Connect Power Strip

   Plug the provided 6.5ft power cable into the integrated power strip on the main pole, then connect it to a wall outlet. The power strip includes 1 USB-A port (5V/2.1A), 1 USB-C port (5V/2.1A), and 3 AC outlets (120V/12A).

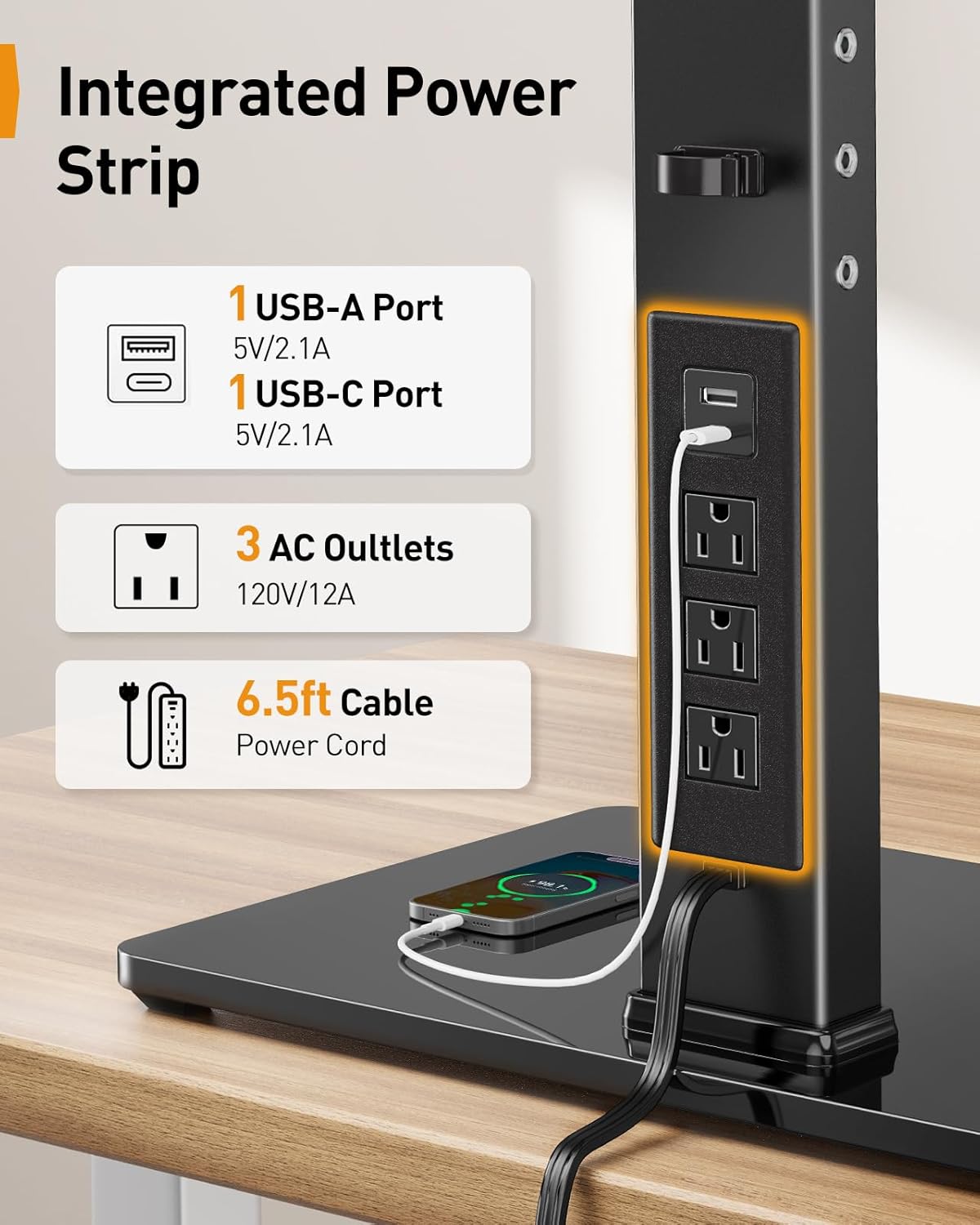

   ചിത്രം: ക്ലോസ്-അപ്പ് view of the integrated power strip, detailing the USB-A, USB-C, and three AC outlets, along with the 6.5ft power cable.

6. ഘട്ടം 6: കേബിൾ മാനേജ്മെൻ്റ്

   Route monitor cables and power cords through the integrated cable management clips on the pole and arms to maintain a tidy workspace.



   ചിത്രം: ഒരു മുൻ കാമുകൻample of a streamlined workspace utilizing the monitor stand's cable management features, showing monitors, keyboard, and other peripherals.

പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The Perlegear Dual Monitor Stand offers various adjustments for optimal viewആശ്വാസം.

• ഉയരം ക്രമീകരിക്കൽ: The monitor stand has four height settings, allowing you to adjust the screen height from 10.79 inches to 14.92 inches. This helps achieve an ergonomic viewing angle, reducing neck and eye strain.

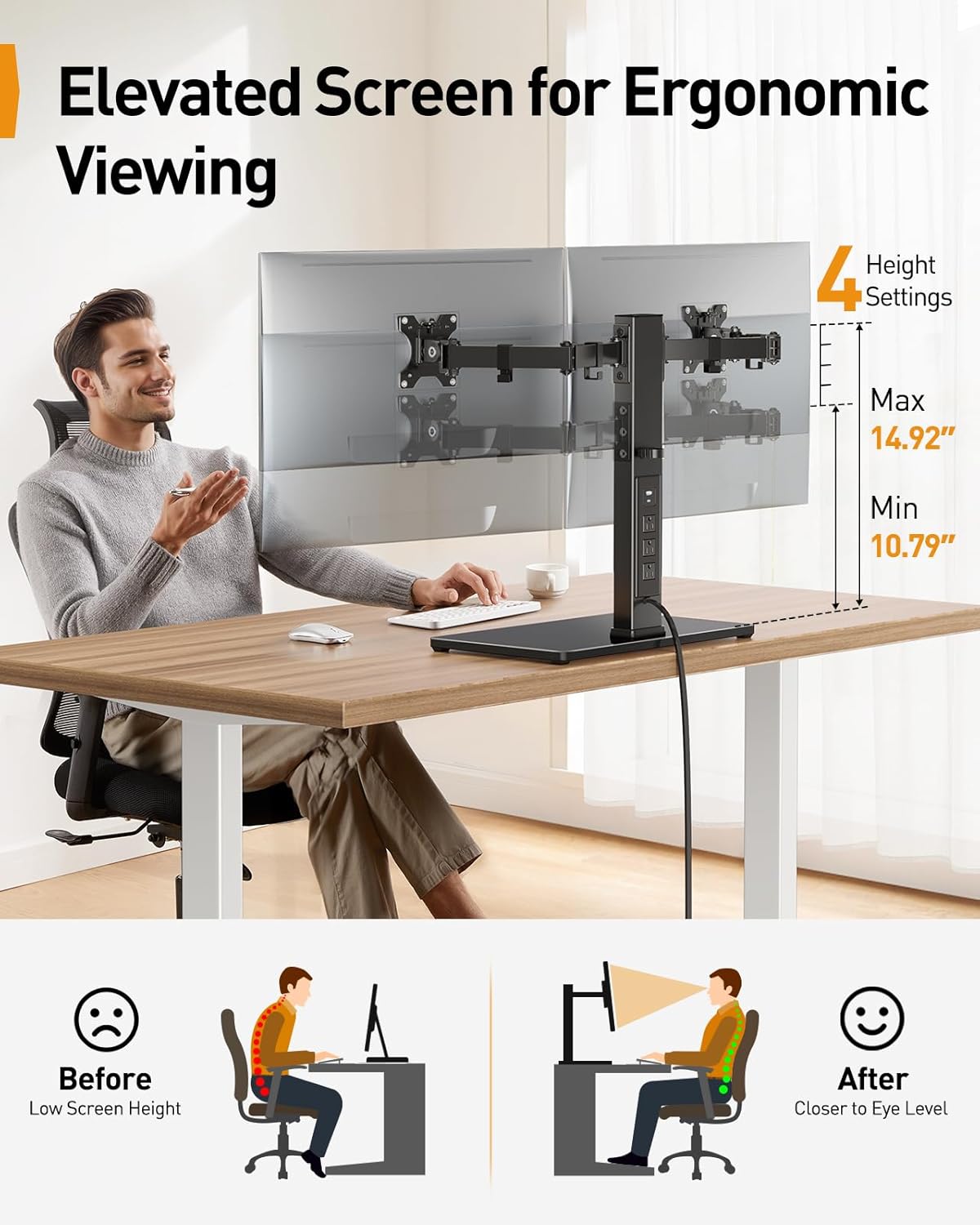

Image: Illustration demonstrating the ergonomic benefits of adjustable screen height, showing a user with correct posture and the stand's height range (10.79" to 14.92").

• ടിൽറ്റ് അഡ്ജസ്റ്റ്മെന്റ്: Each monitor can be tilted ±45° to reduce glare and find your preferred viewing ആംഗിൾ.
• സ്വിവൽ അഡ്ജസ്റ്റ്മെന്റ്: Monitors can swivel ±90° horizontally, allowing for easy screen sharing or multi-user setups.
• റൊട്ടേഷൻ അഡ്ജസ്റ്റ്മെന്റ്: Rotate your monitors 360° to switch between landscape and portrait orientation effortlessly.


Image: Diagrams illustrating the ±45° tilt, ±90° swivel, and 360° rotation capabilities of the monitor mounts.

• വഴക്കമുള്ള കൈ സ്ഥാനനിർണ്ണയം: The monitor arms feature multiple joints that allow for flexible positioning, including ±105° articulation at the main arm joints and ±90° swivel at the monitor attachment point.


ചിത്രം: ഓവർഹെഡ് view demonstrating the flexible articulation of the monitor arms, showing ±105° movement at various joints and ±90° swivel for screen positioning.

• Using the Power Strip: Plug your devices into the USB-A, USB-C, or AC outlets on the integrated power strip for convenient desktop power access.

മെയിൻ്റനൻസ്

To ensure the longevity and proper function of your monitor stand:

• വൃത്തിയാക്കൽ: Wipe the stand and base with a soft, dry cloth. For stubborn marks, a slightly damp തുണി ഉപയോഗിക്കാം, തുടർന്ന് ഉണക്കാം. ഉരച്ചിലുകൾ ഉണ്ടാക്കുന്ന ക്ലീനറുകളോ ലായകങ്ങളോ ഒഴിവാക്കുക.
• ആനുകാലിക പരിശോധനകൾ: എല്ലാ സ്ക്രൂകളും കണക്ഷനുകളും ഇറുകിയതും സുരക്ഷിതവുമാണെന്ന് ഉറപ്പാക്കാൻ ഇടയ്ക്കിടെ പരിശോധിക്കുക. ആവശ്യമെങ്കിൽ വീണ്ടും മുറുക്കുക.
• കേബിൾ മാനേജുമെന്റ്: Ensure cables are not pinched or excessively strained. Adjust cable routing as needed.

ട്രബിൾഷൂട്ടിംഗ്

If you encounter issues with your monitor stand, refer to the following common solutions:

• Stand is wobbly: Ensure the base is on a flat, stable surface. Check all assembly screws, especially those connecting the pole to the base and the arms to the pole, are securely tightened.
• Monitors are not level: Adjust the tilt and height of individual monitor arms to align them. Ensure VESA plates are securely attached to monitors.
• Power strip not working: Verify the main power cable is securely plugged into both the stand and a functional wall outlet. Check if the wall outlet is receiving power. Ensure devices are properly plugged into the power strip.
• Difficulty adjusting monitor position: Loosen the adjustment screws slightly, make the adjustment, then retighten to secure the position. Do not force adjustments.

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

Perlegear products are designed for durability and performance. For warranty information or technical support, please refer to the contact details provided with your purchase or visit the official Perlegear website. Our customer service team is available to assist you with any questions or concerns regarding your product.
