5TH WHEEL Electric Bike User Manual

1. ആമുഖം

Welcome to the 5TH WHEEL Electric Bike user manual. This guide provides essential information for the safe operation, assembly, maintenance, and troubleshooting of your new electric bicycle. Please read this manual thoroughly before your first ride to ensure optimal performance and safety.

The 5TH WHEEL Electric Bike is designed for both commuting and mountain riding, offering a powerful motor, long-lasting battery, and comfortable design for an enhanced riding experience.

2 സുരക്ഷാ വിവരങ്ങൾ

നിങ്ങളുടെ സുരക്ഷയാണ് പരമപ്രധാനം. ഇനിപ്പറയുന്ന സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ എപ്പോഴും പാലിക്കുക:

• സുരക്ഷാ മാനദണ്ഡങ്ങൾ പാലിക്കുന്ന ഒരു ഹെൽമെറ്റ് എപ്പോഴും ധരിക്കുക.
• ഓരോ ഉപയോഗത്തിനും മുമ്പ് ഒരു പ്രീ-റൈഡ് പരിശോധന നടത്തുക, ബ്രേക്കുകൾ, ടയർ മർദ്ദം, ബാറ്ററി നില എന്നിവ പരിശോധിക്കുക.
• എല്ലാ പ്രാദേശിക ട്രാഫിക് നിയമങ്ങളും ചട്ടങ്ങളും പാലിക്കുക.
• നിങ്ങളുടെ ചുറ്റുപാടുകളെക്കുറിച്ച് ബോധവാന്മാരായിരിക്കുകയും പ്രതിരോധാത്മകമായി വാഹനമോടിക്കുകയും ചെയ്യുക.
• മദ്യത്തിന്റെയും മയക്കുമരുന്നിന്റെയും ലഹരിയിൽ വാഹനമോടിക്കരുത്.
• സവാരി ചെയ്യുന്നതിന് മുമ്പ് ബാറ്ററി സുരക്ഷിതമായി ലോക്ക് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• കഠിനമായ കാലാവസ്ഥയിൽ വാഹനമോടിക്കുന്നത് ഒഴിവാക്കുക.
• പരമാവധി ലോഡ് കപ്പാസിറ്റി 330 പൗണ്ട് കവിയരുത്.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview ഘടകങ്ങളും

Familiarize yourself with the main components of your 5TH WHEEL Electric Bike.

Figure 3.1: The 5TH WHEEL Electric Bike in black, showcasing its overall design and key features like the front suspension and integrated battery.

3.1 പ്രധാന സവിശേഷതകൾ

• ശക്തമായ മോട്ടോർ: Equipped with a 750W peak brushless motor for speeds up to 23 MPH.
• നീക്കം ചെയ്യാവുന്ന ബാറ്ററി: 468WH battery offering 28 miles in electric mode and up to 43 miles in pedal-assist mode.
• ഡ്യൂറബിൾ ഫ്രെയിം: High-quality carbon steel frame supporting up to 330 lbs.
• ഫ്രണ്ട് സസ്പെൻഷൻ: Adjustable front suspension for absorbing bumps and shocks.
• കളർ എൽസിഡി ഡിസ്പ്ലേ: Upgraded display for tracking essential riding data.
• 7-സ്പീഡ് ഗിയറുകൾ: Shimano 7-speed gear system for versatile riding.
• സംയോജിത ലൈറ്റിംഗ്: Bright headlight and flashable reflector for enhanced visibility.

3.2 Detailed Component Views

Figure 3.2: Close-up of the bike's frame, highlighting its lightweight, high-strength, and water-resistant properties. The frame is constructed from high-quality carbon steel, designed to support a maximum load of 330 lbs.

Figure 3.3: Illustration of the lockable front fork, demonstrating its shock absorption capabilities for a smoother ride and the ability to open or lock the suspension.

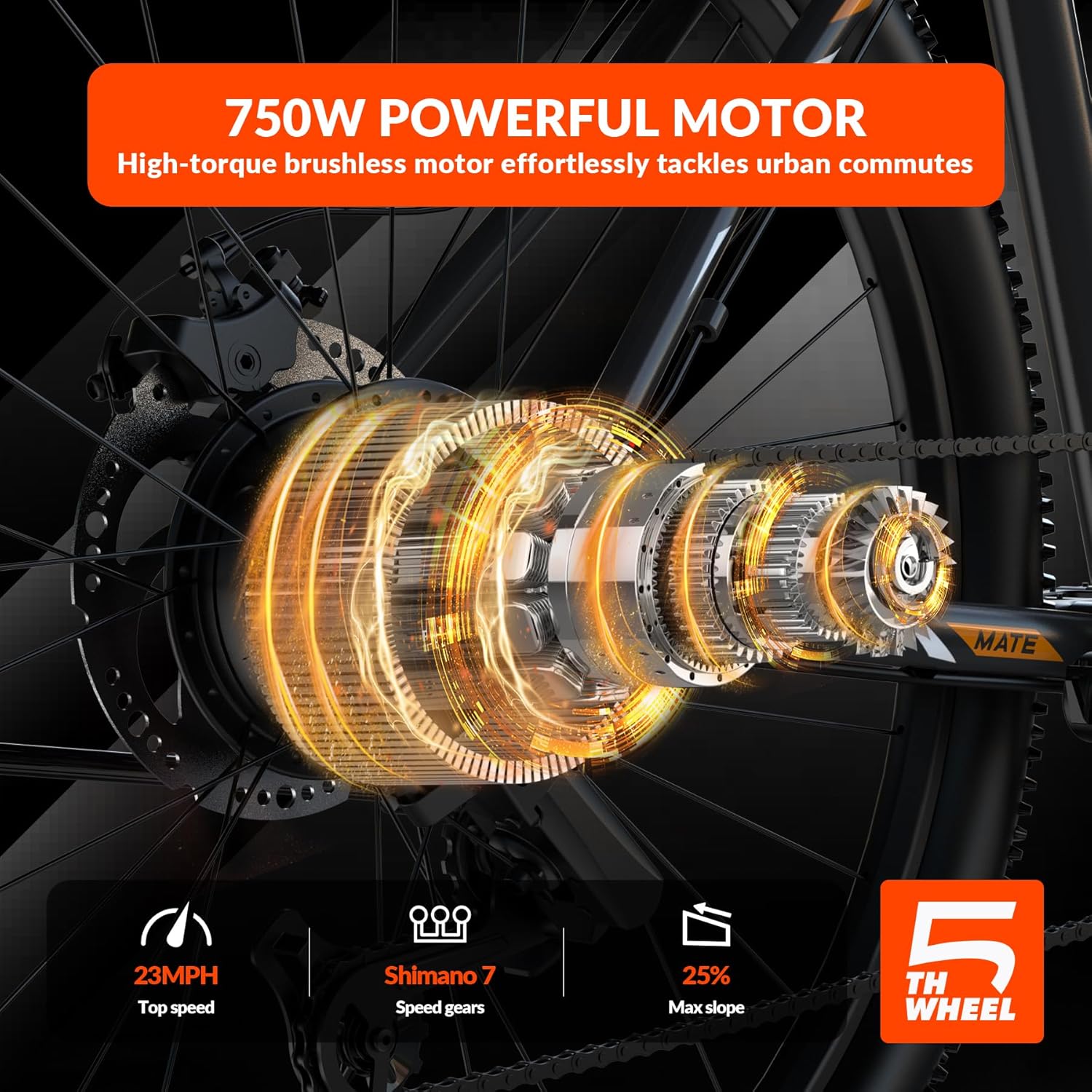

ചിത്രം 3.4: വിശദമായി view of the 750W peak brushless motor and the Shimano 7-speed gear system, capable of reaching a top speed of 23 MPH and handling inclines up to 25%.

Figure 3.5: The removable 468WH battery, which offers a range of 28 miles in electric mode and up to 43 miles in pedal-assist mode. Its portability allows for convenient charging.

Figure 3.6: The upgraded color LCD display, showing essential riding data such as speed, power display, and indicating the 3 Pedal Assist System (PAS) modes.

Figure 3.7: A diagram illustrating the key dimensions of the 5TH WHEEL Electric Bike, including total length (67.0"), wheelbase (39.4"), standover height (27.1"), reach (21.7"), minimum saddle height (32"), maximum saddle height (38"), and handlebar height (38.5"). Recommended height for riders is 5.3-6.1 FT.

4. സജ്ജീകരണവും അസംബ്ലിയും

Your 5TH WHEEL Electric Bike comes 85% pre-assembled. The remaining assembly steps are straightforward and typically involve attaching the front wheel, handlebars, pedals, and seat. Please follow the detailed assembly instructions provided in the separate assembly guide included with your packaging.

അസംബ്ലിക്ക് മുമ്പ്:

• Unpack all components carefully and check against the packing list.
• Ensure you have all necessary tools (usually included or standard bicycle tools).
• Find a clean, open area for assembly.

Key Assembly Steps (Refer to separate guide for details):

1. Install the front wheel and secure the quick release skewer.
2. ശരിയായ വിന്യാസം ഉറപ്പാക്കിക്കൊണ്ട്, ഹാൻഡിൽബാറുകൾ തണ്ടിൽ ഘടിപ്പിക്കുക.
3. Install the pedals (note L and R markings).
4. Insert the seat post and saddle, adjusting to a comfortable height.
5. Mount the battery securely into its compartment.
6. Perform an initial safety check of all bolts, brakes, and tire pressure.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Your electric bike offers three primary riding modes:

• ഇലക്ട്രിക് മോഡ്: Pure electric power, controlled by the throttle.
• പെഡൽ-അസിസ്റ്റ് മോഡ് (PAS): The motor provides assistance as you pedal. There are multiple levels of assistance (e.g., 3 levels as indicated by the LCD display).
• സാധാരണ സൈക്കിൾ മോഡ്: Ride like a traditional bicycle with no motor assistance.

5.1 Starting the Bike

1. ബാറ്ററി പൂർണ്ണമായും ചാർജ്ജ് ചെയ്തിട്ടുണ്ടെന്നും സുരക്ഷിതമായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
2. Turn the key to the "ON" position (if applicable).
3. Press and hold the power button on the LCD display to turn on the system.

5.2 എൽസിഡി ഡിസ്പ്ലേ ഉപയോഗിക്കുന്നത്

The color LCD display provides real-time information:

• വേഗത: നിലവിലെ റൈഡിംഗ് വേഗത.
• ബാറ്ററി നില: ശേഷിക്കുന്ന ബാറ്ററി ചാർജ് സൂചിപ്പിക്കുന്നു.
• PAS ലെവൽ: Shows the current pedal-assist level. Use the '+' and '-' buttons to adjust.
• മൈലേജ്: Displays trip distance or total odometer.
• ഹെഡ്‌ലൈറ്റ് നിയന്ത്രണം: Button to turn the integrated headlight on/off.

5.3 ഗിയർ മാറ്റൽ

The 7-speed gear system allows you to adjust resistance for different terrains. Use the shifter on the handlebar to change gears smoothly. Shift to a lower gear for climbing hills and a higher gear for flat terrain or downhill riding.

5.4 ബ്രേക്കിംഗ്

The bike is equipped with dual disc brakes for reliable stopping power. Apply both front and rear brakes simultaneously for effective and safe stopping. Avoid sudden, hard braking, especially with the front brake only, to prevent skidding.

6. പരിപാലനം

പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ ഇലക്ട്രിക് ബൈക്കിന്റെ ദീർഘായുസ്സും സുരക്ഷിതമായ പ്രവർത്തനവും ഉറപ്പാക്കുന്നു.

• ടയറുകൾ: Check tire pressure before each ride. Maintain recommended PSI (usually found on the tire sidewall). Inspect for wear and punctures.
• ബ്രേക്കുകൾ: Regularly check brake pads for wear and ensure brake levers provide firm, responsive stopping power. Adjust cables as needed.
• ചെയിൻ: സുഗമമായ ഷിഫ്റ്റിംഗ് ഉറപ്പാക്കാനും തുരുമ്പ് തടയാനും ചെയിൻ വൃത്തിയുള്ളതും ലൂബ്രിക്കേറ്റ് ചെയ്തതുമായി സൂക്ഷിക്കുക.
• ബാറ്ററി: Charge the battery regularly, even when not in use, to maintain its health. Store in a cool, dry place. Avoid fully discharging the battery.
• ഫാസ്റ്റനറുകൾ: Periodically check all bolts and nuts for tightness, especially on critical components like wheels, handlebars, and seat post.
• വൃത്തിയാക്കൽ: ഡി ഉപയോഗിച്ച് ബൈക്ക് വൃത്തിയാക്കുകamp തുണി. ഉയർന്ന മർദ്ദത്തിൽ ഇലക്ട്രിക്കൽ ഘടകങ്ങളിൽ നേരിട്ട് കഴുകുന്നത് ഒഴിവാക്കുക.

7. പ്രശ്‌നപരിഹാരം

നിങ്ങൾ നേരിട്ടേക്കാവുന്ന സാധാരണ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു. കൂടുതൽ സങ്കീർണ്ണമായ പ്രശ്നങ്ങൾക്ക്, ദയവായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.

8 സ്പെസിഫിക്കേഷനുകൾ

Detailed technical specifications for the 5TH WHEEL Electric Bike (Model: EB17).

9. വാറൻ്റിയും പിന്തുണയും

The 5TH WHEEL Electric Bike comes with a one-year service warranty covering the electric motor, battery, and charger. This warranty covers manufacturing defects and malfunctions under normal use conditions.

For technical support, warranty claims, or any questions regarding your electric bike, please contact 5TH WHEEL customer service. Refer to the contact information provided in your product packaging or visit the official 5TH WHEEL webസൈറ്റ്.

വാറന്റി ആവശ്യങ്ങൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
