1. ആമുഖം
This manual provides detailed instructions for the safe and efficient operation, setup, maintenance, and troubleshooting of your Jack 5559F-W Computerized Auto Thread Trimmer Single Needle Lockstitch Sewing Machine. Please read this manual thoroughly before using the machine to ensure proper function and longevity.
The Jack 5559F-W is an advanced industrial sewing machine designed for precision stitching with features like automatic thread trimming, single-needle lockstitch capability, and computerized controls for enhanced productivity and ease of use.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
മെഷീനിന് പരിക്കുകളും കേടുപാടുകളും ഉണ്ടാകാതിരിക്കാൻ ഇനിപ്പറയുന്ന സുരക്ഷാ മാർഗ്ഗനിർദ്ദേശങ്ങൾ എല്ലായ്പ്പോഴും പാലിക്കുക:
- പവർ ഓഫ്: Always disconnect the machine from the power supply before cleaning, lubricating, or performing any maintenance.
- നേത്ര സംരക്ഷണം: Wear appropriate eye protection when operating the machine, especially during high-speed sewing.
- കൈ സ്ഥാപിക്കൽ: Keep hands and fingers away from the needle, presser foot, and other moving parts during operation.
- സ്ഥിരതയുള്ള ഉപരിതലം: Ensure the machine is placed on a stable, level surface to prevent tipping or vibration during use.
- വെൻ്റിലേഷൻ: നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് യന്ത്രം പ്രവർത്തിപ്പിക്കുക.
- കുട്ടികളും വളർത്തുമൃഗങ്ങളും: Keep children and pets away from the machine during operation and when it is plugged in.
- യഥാർത്ഥ ഭാഗങ്ങൾ: Use only original or recommended replacement parts and accessories.
- യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർ: Repairs and complex adjustments should only be performed by qualified service technicians.
3. സജ്ജീകരണം
3.1 അൺപാക്കിംഗും പ്ലേസ്മെന്റും
Carefully remove the machine from its packaging. Place the machine on a sturdy, flat table or stand designed for industrial sewing machines. Ensure there is adequate space around the machine for comfortable operation and material handling.
3.2 പവർ കണക്ഷൻ
Connect the power cord to the machine and then to a grounded electrical outlet. Verify that the voltage matches the machine's requirements. Do not use extension cords unless absolutely necessary, and ensure they are rated for the machine's power consumption.
3.3 സൂചി ഇൻസ്റ്റാളേഷൻ
- Turn off the machine and disconnect from power.
- സൂചി cl അഴിക്കുകamp സ്ക്രൂ.
- മെഷീനിന്റെ പിൻഭാഗത്തേക്ക് അഭിമുഖമായി പരന്ന വശം വരുന്ന വിധത്തിൽ പുതിയ സൂചി തിരുകുക, കഴിയുന്നിടത്തോളം മുകളിലേക്ക് തള്ളുക.
- സൂചി മുറുക്കുക clamp സുരക്ഷിതമായി സ്ക്രൂ ചെയ്യുക.
3.4 മെഷീനിൽ ത്രെഡിംഗ്
Follow the numbered thread guides on the machine. Ensure the thread passes through all tension discs, take-up lever, and needle eye correctly. Incorrect threading can lead to skipped stitches or thread breakage.
3.5 ബോബിൻ വൈൻഡിംഗ് ആൻഡ് ഇൻസേർഷൻ
Wind the bobbin evenly using the bobbin winder. Insert the wound bobbin into the bobbin case, ensuring the thread feeds smoothly. Place the bobbin case into the shuttle hook assembly under the needle plate.

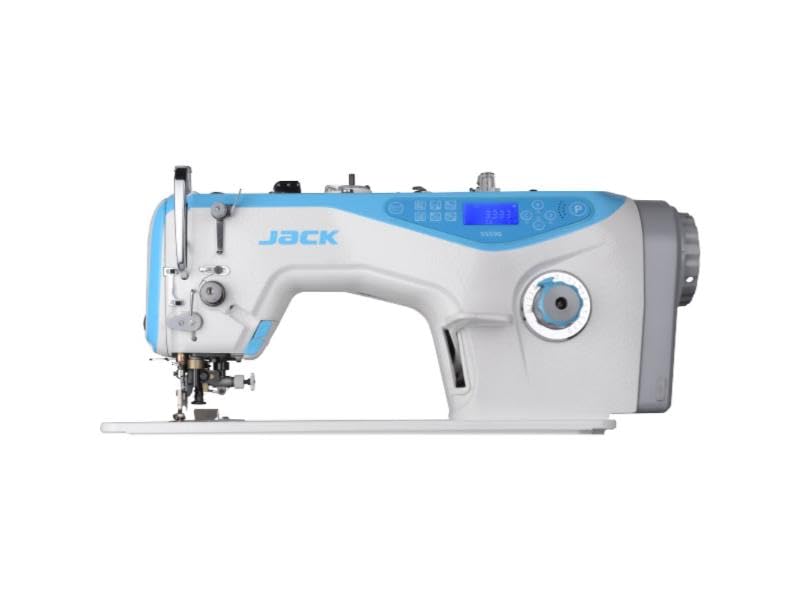

ചിത്രം 1: ഓവർview of the Jack 5559F-W Sewing Machine. This image displays the main body of the machine, highlighting the needle area, control panel, and handwheel.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
4.1 അടിസ്ഥാന നിയന്ത്രണങ്ങൾ
The control panel features buttons for power, speed adjustment, stitch length, and auto thread trimming. Refer to the specific icons on the panel for their functions. The digital display shows current settings.
4.2 ആരംഭിക്കുന്നതും നിർത്തുന്നതും
Turn on the machine using the power switch. Use the foot pedal to control the sewing speed. Press the heel of your foot down on the pedal to activate the auto thread trimmer and lift the presser foot (if configured).
4.3 Stitch Length Adjustment
Adjust the stitch length using the dedicated buttons on the control panel. Increase the value for longer stitches and decrease for shorter stitches. Test on scrap fabric to find the desired length.
4.4 Auto Thread Trimming
The machine is equipped with an automatic thread trimming function. This feature can be activated via a button on the control panel or by a specific action on the foot pedal (e.g., pressing the heel down). This cuts both the needle and bobbin threads at the end of a seam.
4.5 Reverse Stitching
To reinforce seams, use the reverse stitch button. Hold the button down to sew backward, and release to resume forward stitching.
4.6 ത്രെഡ് ടെൻഷൻ ക്രമീകരണം
Proper thread tension is crucial for balanced stitches. Adjust the upper thread tension dial as needed. For balanced stitches, the upper and lower threads should meet evenly between the fabric layers. Adjust the bobbin tension screw slightly if the lower thread tension needs fine-tuning.
5. പരിപാലനം
Regular maintenance ensures optimal performance and extends the life of your sewing machine.
5.1 വൃത്തിയാക്കൽ
- Lint and Dust: Regularly remove lint and dust from the bobbin case area, feed dogs, and needle plate using a small brush or vacuum cleaner.
- ഉപരിതല ശുചീകരണം: മെഷീനിന്റെ പുറംഭാഗങ്ങൾ മൃദുവായ, ഡി-ടച്ച് ഉപയോഗിച്ച് തുടയ്ക്കുക.amp തുണി. കഠിനമായ രാസവസ്തുക്കളോ ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ഉപയോഗിക്കരുത്.
5.2 ലൂബ്രിക്കേഷൻ
Refer to the machine's specific lubrication points indicated in the detailed diagram (if provided with the physical manual). Use only high-quality sewing machine oil. Lubricate regularly based on usage, typically every 8-10 hours of operation for industrial machines.
5.3 സൂചി മാറ്റിസ്ഥാപിക്കൽ
Replace the needle frequently, especially when sewing different types of fabric, or if it becomes bent, dull, or damaged. A dull needle can cause skipped stitches, fabric damage, and thread breakage.
6. പ്രശ്നപരിഹാരം
നിങ്ങൾ അഭിമുഖീകരിച്ചേക്കാവുന്ന പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ സാധ്യമായ പരിഹാരങ്ങളും ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| മെഷീൻ ഓണാക്കുന്നില്ല | No power, loose connection, power switch off | Check power cord, outlet, and power switch. |
| തുന്നലുകൾ ഒഴിവാക്കി | Incorrect needle, bent needle, improper threading, incorrect tension | Replace needle, re-thread machine, adjust tension. |
| ത്രെഡ് പൊട്ടൽ | High tension, poor quality thread, burrs on thread path, incorrect needle | Reduce tension, use quality thread, check thread path for rough spots, replace needle. |
| Uneven stitching | Incorrect tension, dull needle, feed dog issues | Adjust tension, replace needle, clean feed dogs. |
| ശബ്ദം അല്ലെങ്കിൽ വൈബ്രേഷൻ | Lack of lubrication, loose parts, foreign object | Lubricate machine, check for loose screws, remove any obstructions. |
If the problem persists after attempting these solutions, please contact a qualified service technician or the manufacturer's support.
7 സ്പെസിഫിക്കേഷനുകൾ
The following table outlines the key specifications for the Jack 5559F-W Computerized Auto Thread Trimmer Single Needle Lockstitch Sewing Machine:
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| മോഡൽ | JK-5559F-W |
| നിർമ്മാതാവ് | ജാക്ക് |
| പാക്കേജ് അളവുകൾ | 100 x 100 x 100 സെ.മീ |
| ഇനത്തിൻ്റെ ഭാരം | 20 കിലോഗ്രാം |
| നിറം | ബഹുവർണ്ണം |
| മാതൃരാജ്യം | ചൈന |
| ആദ്യ തീയതി ലഭ്യമാണ് | 7 ജൂലൈ 2025 |
8. വാറൻ്റിയും പിന്തുണയും
For warranty information, please refer to the warranty card included with your purchase or contact the seller, Sokkar Mecca for Industrial Sewing Machine. Warranty terms typically cover manufacturing defects for a specified period from the date of purchase.
For technical support, spare parts, or service inquiries, please contact your authorized Jack dealer or the seller directly. Provide your machine's model number (JK-5559F-W) and serial number (if applicable) when seeking assistance.
