Duluth Forge DLS-N24T-2 Ventless Natural Gas Log Set Instruction Manual

1. ആമുഖം

Thank you for choosing the Duluth Forge DLS-N24T-2 Ventless Natural Gas Log Set. This product is designed to provide efficient supplemental heating and a realistic fireplace ambiance without the need for a chimney or vent. Please read this manual thoroughly before installation and operation to ensure safe and proper use.

Image 1: Duluth Forge DLS-N24T-2 Ventless Natural Gas Log Set in operation.

2 സുരക്ഷാ വിവരങ്ങൾ

മുന്നറിയിപ്പ്: തെറ്റായ ഇൻസ്റ്റാളേഷൻ, ക്രമീകരണം, മാറ്റം വരുത്തൽ, സർവീസ് അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണി എന്നിവ പരിക്കിനോ സ്വത്ത് നാശത്തിനോ കാരണമാകും. ഈ മാനുവൽ കാണുക. സഹായത്തിനോ കൂടുതൽ വിവരങ്ങൾക്കോ, യോഗ്യതയുള്ള ഒരു ഇൻസ്റ്റാളറെയോ സർവീസ് ഏജൻസിയെയോ ഗ്യാസ് വിതരണക്കാരനെയോ സമീപിക്കുക.

• ഈ ഉപകരണം ഇൻഡോർ ഉപയോഗത്തിന് മാത്രമുള്ളതാണ്.
• Do not install this appliance in a bathroom or bedroom.
• Ensure adequate ventilation in the room where the appliance is installed.
• The appliance must be installed in a masonry or agency approved firebox.
• Minimum firebox size required: 20 inches (H) x 28 inches (W) in front (23 inches W at rear) x 15 inches (D).
• Equipped with an Oxygen Depletion Sensor (O.D.S.) that automatically shuts off the unit if oxygen levels drop.
• Professional installation by a certified gas technician is highly recommended to ensure safety and maintain warranty validity.
• Keep children and pets away from the appliance when in operation.
• വസ്ത്രങ്ങളോ മറ്റ് തീപിടിക്കുന്ന വസ്തുക്കളോ ഉപകരണത്തിനോ സമീപത്തോ സ്ഥാപിക്കരുത്.

3. ബോക്സിൽ എന്താണുള്ളത്?

ഇൻസ്റ്റാളേഷനുമായി മുന്നോട്ടുപോകുന്നതിനുമുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക.

• U-Burner Chassis - Qty. 1
• Hand Painted Ceramic Fiber Logs - Qty. 8
• Bag of Embers - Qty. 1
• Hardware Pack - Qty. 1
• User Manual - Qty. 1

ചിത്രം 2: പാക്കേജിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന എല്ലാ ഘടകങ്ങളും.

4. സജ്ജീകരണം

4.1 Firebox Preparation

Ensure your firebox meets the minimum size requirements: 20 inches (H) x 28 inches (W) in front (23 inches W at rear) x 15 inches (D). The firebox must be clean and free of debris.

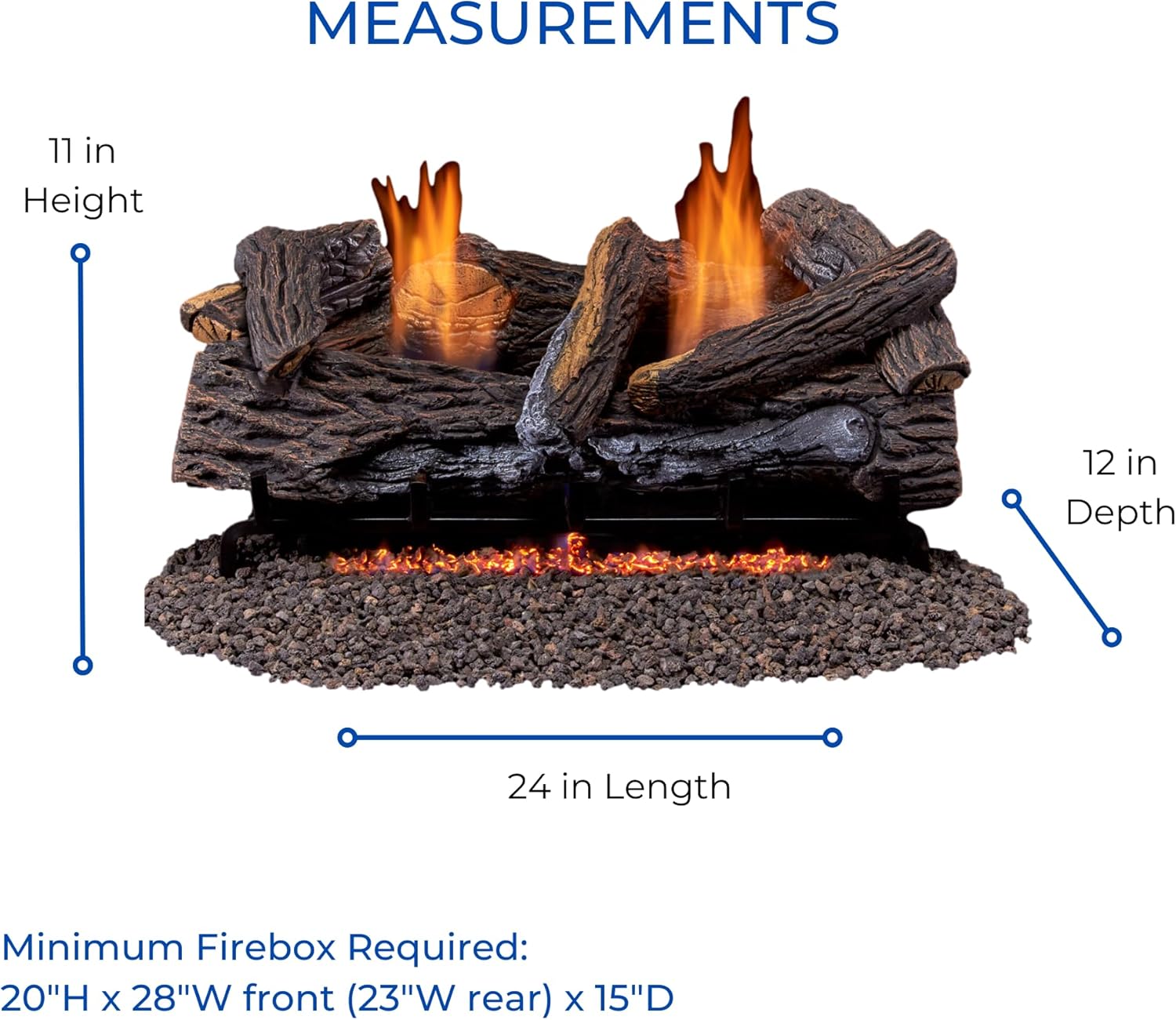

Image 3: Product dimensions and minimum firebox requirements.

4.2 ഗ്യാസ് ലൈൻ കണക്ഷൻ

Connect the gas line to the U-burner chassis. This step requires a qualified gas technician to ensure proper and safe connection to your natural gas supply. Improper connection can lead to gas leaks and serious hazards.

4.3 Log Placement

Carefully arrange the 8 ceramic fiber logs on the burner chassis according to the diagram provided in the detailed user manual. The logs are designed to fit together like a puzzle, ensuring optimal flame appearance and heat distribution. Do not block any burner ports or air inlets.

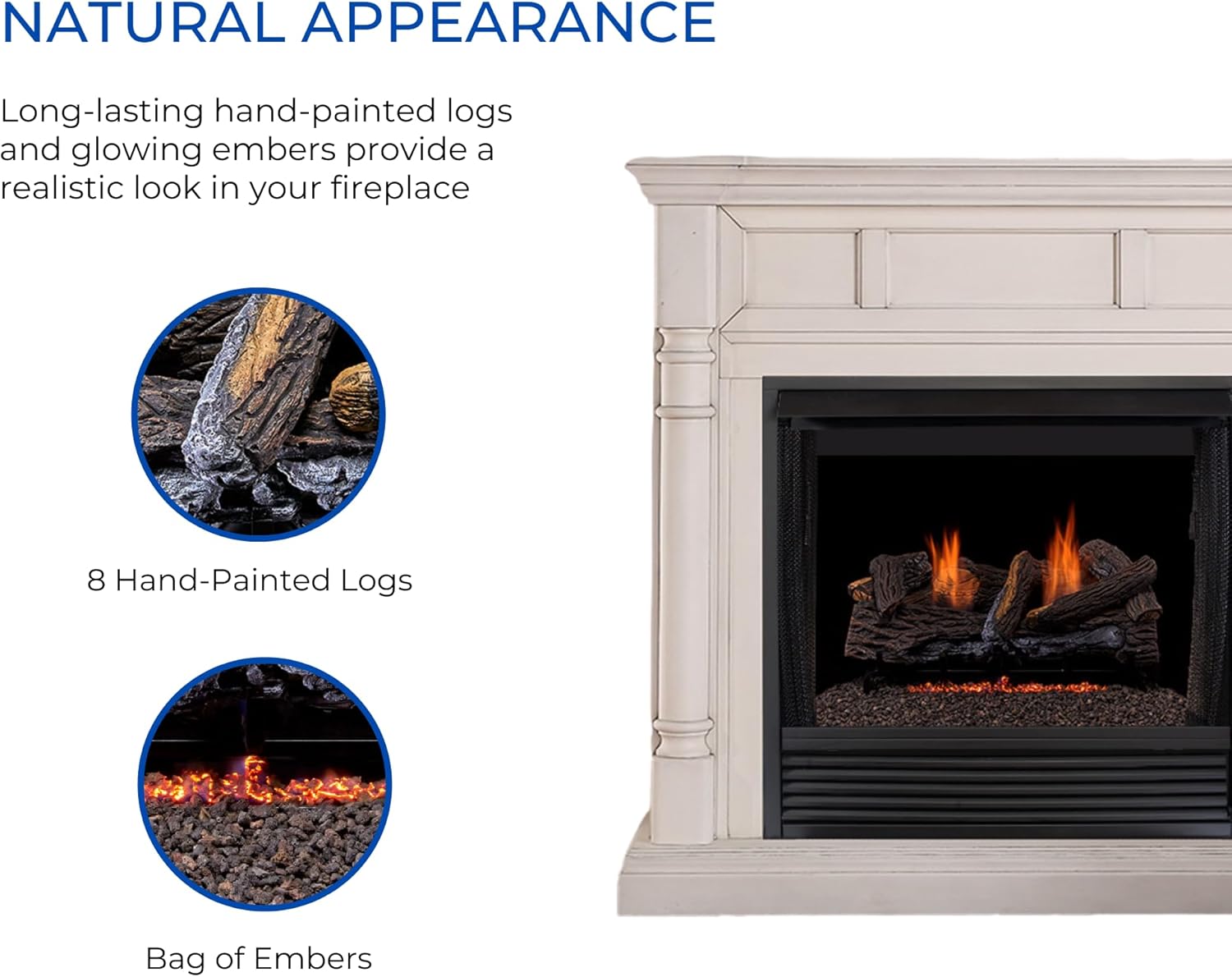

ചിത്രം 4: വിശദമായത് view of log placement and ember bed.

4.4 Ember Material Application

Distribute the glowing ember material from the provided bag evenly over the burner pan, avoiding direct contact with the burner ports. This enhances the realistic glowing effect.

4.5 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

Install 1 AAA battery (included) into the battery-assisted Piezo ignition system. Refer to the manual for the exact location of the battery compartment.

5. ഓപ്പറേഷൻ

5.1 ജ്വലനം

To ignite the log set, turn the control knob to the 'PILOT' position and press it in. While holding, press the Piezo igniter button repeatedly until the pilot flame ignites. Continue to hold the control knob for approximately 60 seconds to allow the thermocouple to heat up. Release the knob; if the pilot extinguishes, repeat the process. Once the pilot is stable, turn the control knob to the desired heat setting (1-5).

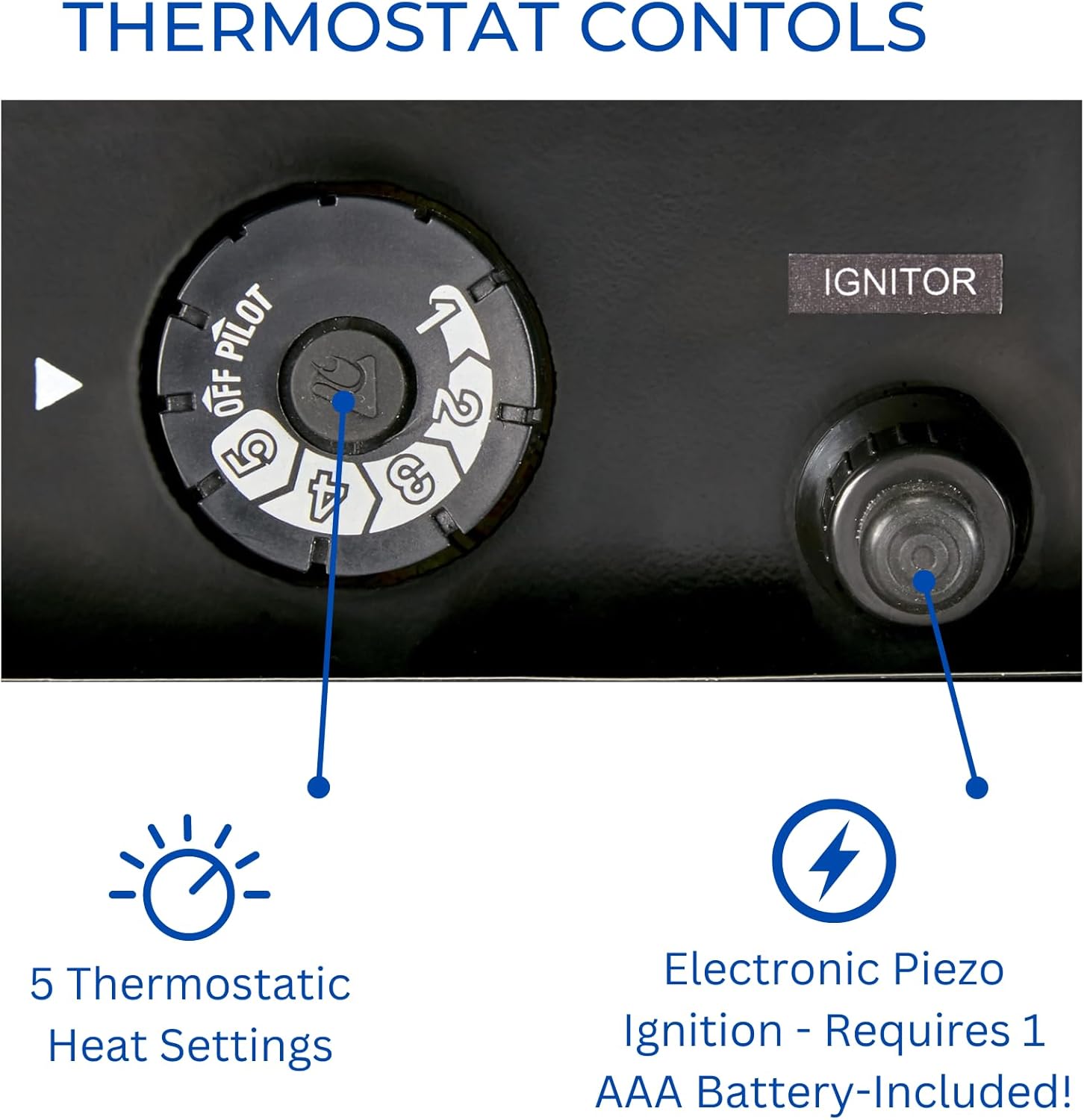

Image 5: Thermostat control and Piezo ignition.

5.2 തെർമോസ്റ്റാറ്റിക് നിയന്ത്രണം

The DLS-N24T-2 features a built-in thermostat control. Once set to a desired temperature, the burner will automatically cycle on and off to maintain the room temperature, providing consistent and efficient heating.

5.3 ഹീറ്റ് ഔട്ട്പുട്ട്

This unit provides 33,000 BTU of heat, capable of heating up to 1,300 sq. ft. It operates on natural gas, offering 99.9% efficiency without the need for an outside duct or chimney.

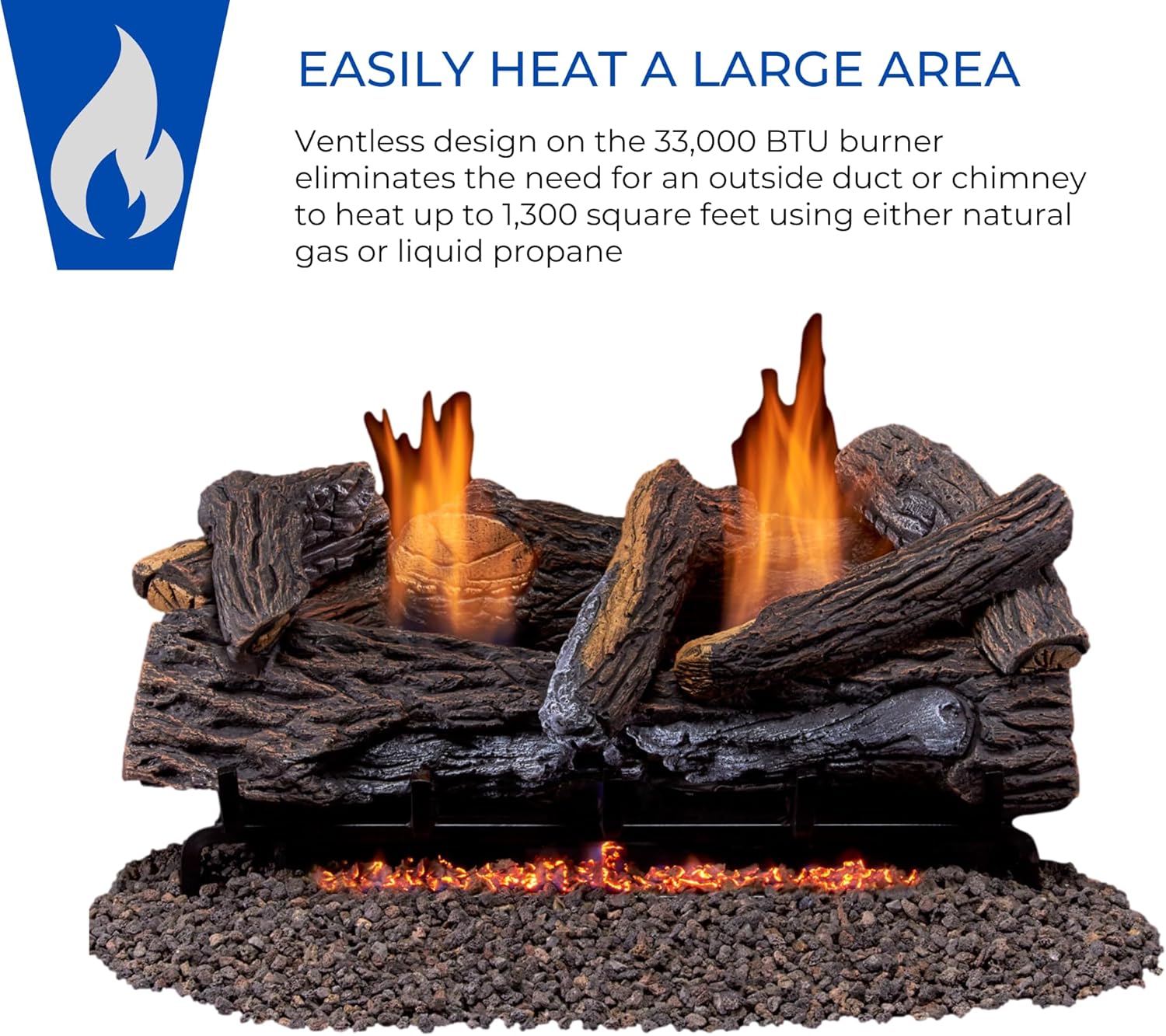

Image 6: Efficient heating for large areas.

5.4 ഷട്ട് ഡൗൺ

To turn off the appliance, rotate the control knob to the 'OFF' position. For extended periods of non-use, it is recommended to turn off the main gas supply valve.

6. പരിപാലനം

Regular maintenance ensures optimal performance and safety. Always turn off the appliance and allow it to cool completely before performing any maintenance.

6.1 വൃത്തിയാക്കൽ

• ലോഗുകൾ: Gently brush the ceramic logs with a soft brush to remove dust or soot. Do not use abrasive cleaners.
• Burner/Pilot: Keep the burner ports and pilot assembly clean. Use a vacuum cleaner with a soft brush attachment to remove any lint or debris.
• പുറം: പരസ്യം ഉപയോഗിച്ച് ബാഹ്യ പ്രതലങ്ങൾ തുടയ്ക്കുകamp തുണി.

6.2 വാർഷിക പരിശോധന

It is recommended to have a qualified service technician inspect the appliance annually. This includes checking gas connections, burner operation, pilot assembly, and the Oxygen Depletion Sensor (O.D.S.) for proper function.

7. പ്രശ്‌നപരിഹാരം

If you encounter issues with your gas log set, refer to the following common problems and solutions. For persistent problems, contact a qualified service technician.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറണ്ടിയും പിന്തുണയും

9.1 ലിമിറ്റഡ് വാറൻ്റി

This Duluth Forge gas log set comes with a limited warranty. Please refer to the warranty card included in your hardware pack for specific terms, conditions, and duration. Note that the warranty may be voided if the product is not installed by a qualified professional.

9.2 ഉപഭോക്തൃ പിന്തുണ

For technical assistance, replacement parts, or warranty claims, please contact Duluth Forge customer service. Contact information can be found on the product packaging or the official Duluth Forge webസൈറ്റ്.
