പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ
Read this manual thoroughly before installation and operation. Failure to follow these instructions can result in property damage, personal injury, or death. This appliance is for indoor use only. Do not install in a bedroom or bathroom. Ensure proper ventilation as required by local codes. This appliance is equipped with an Oxygen Depletion Sensor (ODS) for safety, which will automatically shut off the unit if oxygen levels become too low.
മുന്നറിയിപ്പ്: അനുചിതമായ ഇൻസ്റ്റാളേഷൻ, ക്രമീകരണം, മാറ്റം, സേവനം, അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണികൾ എന്നിവ പരിക്കുകളോ വസ്തുവകകളോ നശിപ്പിക്കുന്നതിന് കാരണമാകും. ഈ മാനുവൽ കാണുക. സഹായത്തിനോ കൂടുതൽ വിവരങ്ങൾക്കോ, യോഗ്യതയുള്ള ഒരു ഇൻസ്റ്റാളറെയോ സേവന ഏജൻസിയെയോ ഗ്യാസ് വിതരണക്കാരനെയോ സമീപിക്കുക.
പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- U-Burner Chassis - Quantity: 1
- Hand Painted Ceramic Fiber Logs - Quantity: 8
- Thermostat Remote Control - Quantity: 1
- Bag of Embers - Quantity: 1
- Receiver Box - Quantity: 1
- AA Batteries - Quantity: 4 (Included)
- AAA Batteries - Quantity: 3 (Included)
- Hardware Pack - Quantity: 1
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Installation must be performed by a qualified service person. All local codes and ordinances must be followed. In the absence of local codes, follow the National Fuel Gas Code ANSI Z223.1/NFPA 54.
Firebox Requirements
This log set must be installed in a masonry or agency-approved firebox. Minimum firebox dimensions required:
- Height: 20 inches (H)
- Width (front): 28 inches (W)
- Width (rear): 23 inches (W)
- Depth: 15 inches (D)
ലോഗ് പ്ലേസ്മെന്റ്
Careful placement of the ceramic fiber logs is essential for proper operation and appearance. Refer to the log placement diagram in the full manual for specific instructions. Incorrect log placement can affect flame patterns and heat output.
Image: The Duluth Forge Ventless Natural Gas Log Set, unlit, showcasing the detailed arrangement of the eight hand-painted ceramic fiber logs on the black burner chassis. The logs are designed to mimic stacked oak wood.
ഗ്യാസ് കണക്ഷൻ
Connect the natural gas supply line to the appliance's gas inlet. Ensure all connections are tight and leak-free using an approved sealant. Test for leaks with a soap solution after connection.
ബാറ്ററി ഇൻസ്റ്റാളേഷൻ
Install the provided AAA battery into the Piezo ignition system. Install the 4 AA batteries into the remote control receiver box and the 2 AAA batteries into the remote control unit itself.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
പൈലറ്റിനെ പ്രകാശിപ്പിക്കുന്നു
- ഗ്യാസ് വിതരണം തുറന്നിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- Locate the control knob on the burner chassis.
- Push the control knob in and turn it to the "PILOT" position.
- While holding the knob in, press the Piezo igniter button repeatedly until the pilot flame ignites.
- Continue to hold the control knob in for approximately 30-60 seconds after the pilot lights to allow the thermocouple to heat up.
- Release the control knob. If the pilot extinguishes, repeat the process.
Turning On the Main Burner
Once the pilot is lit, turn the control knob to the "ON" position. The main burner will ignite. Adjust the flame height using the control knob or the remote control.
Image: The Duluth Forge Ventless Natural Gas Log Set in operation, displaying vibrant flames rising from the burner and a realistic glowing ember bed beneath the intricately arranged ceramic fiber logs.
റിമോട്ട് കൺട്രോൾ ഓപ്പറേഷൻ
The included thermostat remote control allows for convenient operation of your log set.

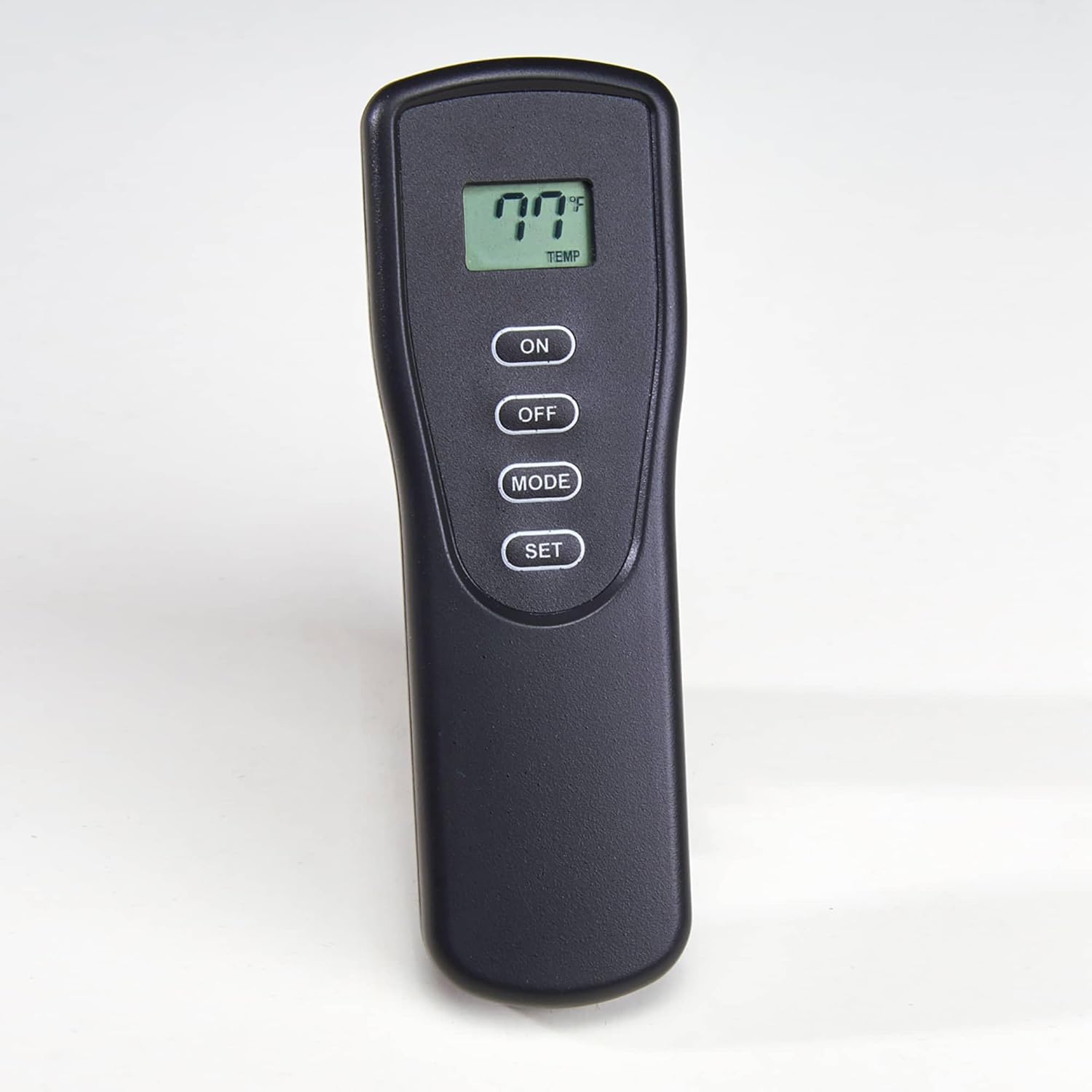

Image: The black thermostat remote control for the Duluth Forge gas log set. The LCD screen shows "77°F TEMP" and buttons are labeled ON, OFF, MODE, and SET, indicating its functionality for temperature and operational mode adjustments.
റിമോട്ട് കൺട്രോൾ സവിശേഷതകൾ:
- LCD സ്ക്രീൻ: Displays current room temperature (in °F or °C), Burner On/Off Indication, and Thermostat or Manual Mode Indication.
- ഓൺ/ഓഫ് ബട്ടണുകൾ: To turn the main burner on or off.
- മോഡ് ബട്ടൺ: Toggles between Thermostat Mode and Manual Mode.
- SET ബട്ടൺ: Used to adjust the desired temperature in Thermostat Mode.
In Thermostat Mode, the unit will automatically cycle the burner on and off to maintain the set temperature. In Manual Mode, the burner remains on until manually turned off.
മെയിൻ്റനൻസ്
Regular maintenance ensures safe and efficient operation of your gas log set.
- വാർഷിക പരിശോധന: Have the appliance and its venting system (if applicable) inspected annually by a qualified service technician.
- വൃത്തിയാക്കൽ: Keep the burner and pilot areas clean from dust and debris. Use a soft brush or vacuum cleaner. Do not use abrasive cleaners.
- Log Inspection: Periodically inspect the ceramic fiber logs for any signs of damage or deterioration. Replace any broken logs to maintain proper flame patterns.
- Pilot and Burner Ports: Ensure pilot and burner ports are free of obstructions.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| പൈലറ്റ് പ്രകാശിക്കില്ല. | No gas supply, air in gas line, faulty igniter, clogged pilot orifice. | Check gas valve. Bleed air from line. Check igniter spark. Clean pilot orifice. |
| Main burner will not ignite. | Pilot not lit, control knob not in "ON" position, remote control issue. | Ensure pilot is lit. Turn control knob to "ON". Check remote batteries and settings. |
| യൂണിറ്റ് അപ്രതീക്ഷിതമായി അടച്ചു. | ODS activation (low oxygen), pilot flame too weak, gas supply interruption. | Ventilate area. Check pilot flame. Verify gas supply. |
| Whistling sound when operating. | Gas pressure issue, air in line, burner port obstruction. | Consult a qualified technician to check gas pressure. Bleed air. Clean burner ports. |
| റിമോട്ട് കൺട്രോൾ പ്രതികരിക്കുന്നില്ല. | Dead batteries, remote out of range, receiver issue. | Replace batteries in remote and receiver. Ensure remote is within range. |
ട്രബിൾഷൂട്ടിംഗ് ഘട്ടങ്ങൾ പ്രശ്നം പരിഹരിക്കുന്നില്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു സർവീസ് ടെക്നീഷ്യനെ ബന്ധപ്പെടുക.
സ്പെസിഫിക്കേഷനുകൾ
- മോഡലിൻ്റെ പേര്: DLS-N24R-2
- ഇന്ധന തരം: പ്രകൃതി വാതകം
- ഹീറ്റ് ഔട്ട്പുട്ട്: 33,000 ബി.ടി.യു
- ചൂടാക്കൽ ഏരിയ: 1,300 ചതുരശ്ര അടി വരെ.
- കാര്യക്ഷമത: 99.9%
- Log Material: Hand-painted Ceramic Fiber
- ജ്വലനം: Battery Assisted Piezo (1 AAA battery included)
- നിയന്ത്രണം: Thermostat Remote Control (4 AA, 2 AAA batteries included)
- സുരക്ഷാ സവിശേഷതകൾ: Oxygen Depletion Sensor (ODS) with automatic shut-off
- ഇൻസ്റ്റലേഷൻ തരം: Floor Mount, for use in masonry or agency-approved fireboxes
- ഉൽപ്പന്ന അളവുകൾ: 24"D x 12"W x 11"H
- ഇനത്തിൻ്റെ ഭാരം: 52 പൗണ്ട്
- UPC: 815192024556
വാറൻ്റി വിവരങ്ങൾ
This Duluth Forge Ventless Natural Gas Log Set comes with a Limited Warranty. For specific terms and conditions, please refer to the warranty card included with your product or contact Duluth Forge customer support.
ഉപഭോക്തൃ പിന്തുണ
For technical assistance, replacement parts, or warranty claims, please contact Duluth Forge customer support. Refer to the product packaging or the official Duluth Forge webനിലവിലെ ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾക്കായി സൈറ്റ്.
Image: The Duluth Forge Ventless Natural Gas Log Set beautifully integrated into a white fireplace mantel, providing a warm ambiance in a tastefully decorated living room.
