1. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Radtel RT-817A is a high-power dual-band walkie talkie designed for reliable long-range communication. It supports AM/FM/VHF/UHF frequencies, features 1024 channels, NOAA weather alerts, DTMF, and VOX functionality. Its robust design and Type-C fast charging make it suitable for various outdoor and professional environments.
1.1. പാക്കേജ് ഉള്ളടക്കം
The Radtel RT-817A package typically includes the following items:
- 1x RT-817A Main unit
- 1x 2400mAh ലി-അയൺ ബാറ്ററി
- 1x Dual band short antenna
- 1x Dual band long antenna
- 1x ബെൽറ്റ് ക്ലിപ്പ്
- 1x Type C charging Cable
- 1x Power supply with USB port
- 1x ഇംഗ്ലീഷ് ഉപയോക്തൃ മാനുവൽ
Description: This image displays all components included in the Radtel RT-817A product box, such as the radio unit, two antennas of different lengths, the battery, a charging cradle, a power adapter, a USB-C cable, a belt clip, and the user manual.
1.2. റേഡിയോ ഘടകങ്ങൾ
Familiarize yourself with the main components of the RT-817A radio:
- ആൻ്റിന: സിഗ്നലുകൾ കൈമാറുന്നതിനും സ്വീകരിക്കുന്നതിനും.
- വോളിയം നോബ്: ഓഡിയോ ഔട്ട്പുട്ട് ലെവൽ ക്രമീകരിക്കുന്നു.
- ചാനൽ നോബ്: Selects channels or adjusts frequency in VFO mode.
- Earphone/Programming Jack: ബാഹ്യ ഓഡിയോ ആക്സസറികൾ അല്ലെങ്കിൽ പ്രോഗ്രാമിംഗ് കേബിൾ ബന്ധിപ്പിക്കുന്നു.
- ടൈപ്പ്-സി ചാർജിംഗ് പോർട്ട്: For direct charging via USB-C cable.
- ഡിസ്പ്ലേ: ഫ്രീക്വൻസി, ചാനൽ, ബാറ്ററി സ്റ്റാറ്റസ്, മറ്റ് സൂചകങ്ങൾ എന്നിവ കാണിക്കുന്നു.
- PTT (പുഷ്-ടു-ടോക്ക്) ബട്ടൺ: സംപ്രേഷണം സജീവമാക്കുന്നു.
- Side-key 1 & 2: Customizable shortcut buttons.
- കീപാഡുകൾ: മാനുവൽ ഫ്രീക്വൻസി ഇൻപുട്ട്, ചാനൽ തിരഞ്ഞെടുക്കൽ, മെനു നാവിഗേഷൻ എന്നിവയ്ക്കായി.
- സ്പീക്കർ: ഓഡിയോ ഔട്ട്പുട്ട്.
- എംഐസി (മൈക്രോഫോൺ): വോയിസ് ഇൻപുട്ടിനായി.
Description: This image provides a detailed, labeled diagram of the Radtel RT-817A radio from multiple angles, pointing out key features such as the antenna, volume knob, channel knob, earphone/programming jack, Type-C charging port, display, PTT button, side keys, keypad, speaker, and microphone.
2. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
2.1. ബാറ്ററി ഇൻസ്റ്റാളേഷനും ചാർജിംഗും
Before initial use, fully charge the battery. The RT-817A supports both cradle charging and direct Type-C charging.
- ബാറ്ററി ഇൻസ്റ്റാൾ ചെയ്യുക: Align the battery pack with the grooves on the back of the radio and slide it into place until it clicks securely.
- Cradle Charging: Place the radio with the battery installed into the charging cradle. Ensure the charging contacts align. The indicator light on the cradle will show charging status (e.g., red for charging, green for fully charged).
- ടൈപ്പ്-സി ചാർജിംഗ്: Connect a Type-C USB cable to the charging port on the side of the radio and plug the other end into a compatible USB power source (e.g., wall adapter, power bank, computer USB port).
Description: This image illustrates the various ways to charge the Radtel RT-817A, including placing it in its charging cradle (with indicators for charging and full) and connecting a USB-C cable directly to the radio, demonstrating compatibility with car chargers, laptops, and power banks.
A full charge typically takes less than 3 hours. Avoid overcharging for prolonged battery life.
2.2. ആന്റിന അറ്റാച്ച്മെന്റ്
The RT-817A comes with two antennas: a short antenna and a long antenna. Choose the appropriate antenna based on your communication needs. The long antenna (771 High Gain Antenna) generally provides better range.
- Screw the desired antenna clockwise into the antenna connector on the top of the radio until it is finger-tight. Do not overtighten.
Description: This image shows the Radtel RT-817A radio unit alongside both the standard short antenna and the extended long antenna, illustrating the two options available for signal reception and transmission.
Description: This image features the Radtel RT-817A radio with the 38cm (14.96 inch) 771 High Gain Antenna attached, emphasizing its length and potential for ultra-long range communication against a mountainous backdrop.
3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
3.1. പവർ ഓൺ/ഓഫ്, വോളിയം നിയന്ത്രണം
- പവർ ഓൺ: Rotate the Volume Knob (top-left knob) clockwise until you hear a click. The display will light up.
- പവർ ഓഫ്: Rotate the Volume Knob counter-clockwise until you hear a click and the display turns off.
- വോളിയം ക്രമീകരണം: Once powered on, continue rotating the Volume Knob to increase (clockwise) or decrease (counter-clockwise) the audio output level.
3.2. ചാനലും ഫ്രീക്വൻസി തിരഞ്ഞെടുക്കലും
The RT-817A operates in two main modes: Channel Mode and VFO (Frequency) Mode.
- സ്വിച്ചിംഗ് മോഡുകൾ: Use the appropriate function key (refer to your manual's specific key assignments) to toggle between Channel Mode and VFO Mode.
- ചാനൽ മോഡ്: Use the Channel Knob (top-right knob) or the Up/Down arrow keys on the keypad to select from the 1024 pre-programmed channels.
- VFO മോഡ്: Manually input frequencies using the numeric keypad. Use the Up/Down arrow keys or the Channel Knob for fine-tuning.
3.3. പ്രക്ഷേപണവും സ്വീകരണവും
- സ്വീകരിക്കുന്നത്: When the radio is powered on and tuned to an active frequency/channel, it will automatically receive incoming transmissions.
- പ്രക്ഷേപണം: To transmit, press and hold the PTT (Push-to-Talk) button on the left side of the radio. Speak clearly into the microphone (located at the bottom front of the radio). Release the PTT button to stop transmitting and return to receive mode.
3.4. High Power Output (10W-18W)
The RT-817A offers adjustable power output levels, from 10W to 18W, to optimize communication range and battery life.
- പവർ ക്രമീകരിക്കൽ: Access the power setting through the radio's menu system. Consult the detailed menu guide in the full user manual for specific steps. Higher power settings provide greater range but consume more battery.

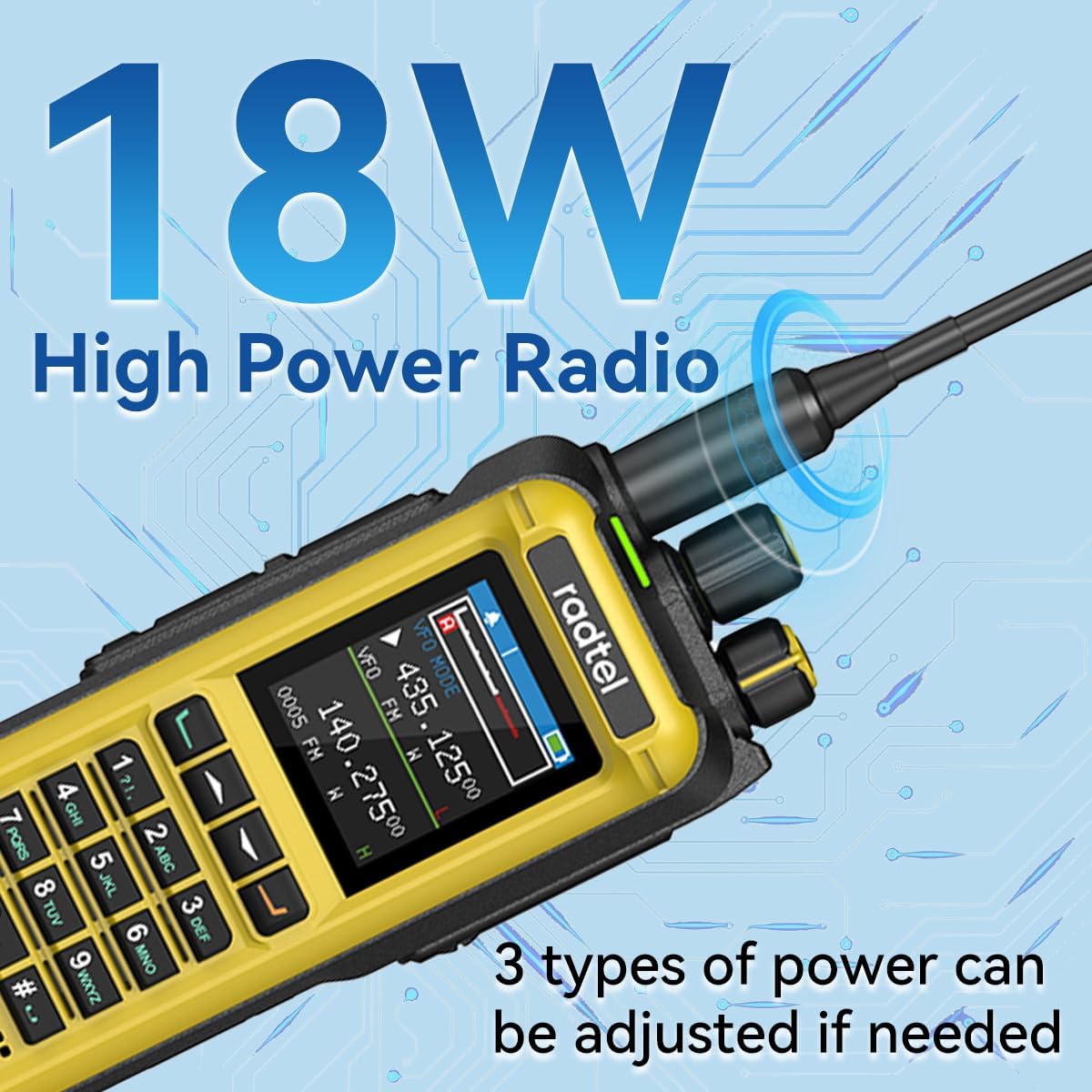

Description: This image emphasizes the 18W high power output of the Radtel RT-817A radio, indicating that three types of power levels can be adjusted as needed for optimal performance.
3.5. Customizable Shortcut Keys
The RT-817A features customizable side keys and keypad shortcuts for quick access to frequently used functions.
- Programming Shortcuts: Use the radio's menu or programming software to assign functions like VOX activation, channel scan, or "Freq Detect" to the side keys (Side-key 1, Side-key 2) and specific keypad buttons.
Description: This image highlights the customizable shortcut keys on the Radtel RT-817A, showing close-ups of the side buttons and the keypad, explaining that functions like recording, squelch, and band switching can be assigned to increase operational efficiency.
3.6. വിപുലമായ സവിശേഷതകൾ
The RT-817A includes several advanced features for enhanced usability:
- VOX (വോയ്സ് ഓപ്പറേറ്റഡ് എക്സ്ചേഞ്ച്): ശബ്ദം തിരിച്ചറിയുമ്പോൾ ഹാൻഡ്സ്-ഫ്രീ ട്രാൻസ്മിഷൻ പ്രാപ്തമാക്കുന്നു. മെനുവിൽ VOX സെൻസിറ്റിവിറ്റി ക്രമീകരിക്കുക.
- NOAA കാലാവസ്ഥാ മുന്നറിയിപ്പുകൾ: Tune into NOAA channels for real-time weather broadcasts and alerts.
- DTMF (ഡ്യുവൽ-ടോൺ മൾട്ടി-ഫ്രീക്വൻസി): For signaling and control applications.
- സ്കാനിംഗ്: സജീവമായ ട്രാൻസ്മിഷനുകൾ കണ്ടെത്താൻ ചാനലുകളിലൂടെയോ ഫ്രീക്വൻസികളിലൂടെയോ സ്കാൻ ചെയ്യുക.
- ഒറ്റ-ക്ലിക്ക് ഫ്രീക്വൻസി പൊരുത്തപ്പെടുത്തൽ: Allows two RT-817A units to quickly match frequencies for seamless communication.
- നിരീക്ഷണം: ദുർബലമായ സിഗ്നലുകൾ ശ്രദ്ധിക്കുന്നതിനായി സ്ക്വെൽച്ച് താൽക്കാലികമായി പ്രവർത്തനരഹിതമാക്കുന്നു.
- സ്ക്രാംബ്ലിംഗ്: Encrypts voice transmissions for privacy.
- Timeout Timer (TOT): Limits transmission time to prevent accidental continuous transmission.
- Auto Keylock: Automatically locks the keypad to prevent accidental button presses.
Description: This image showcases the Radtel RT-817A radio and highlights its professional-grade features, including triple power, NOAA weather alerts, 1024 channels, alarm, AM reception, copy frequency, DTMF, MF, scan, and monitor functions.
4. പരിപാലനം
Proper maintenance ensures the longevity and optimal performance of your Radtel RT-817A.
- വൃത്തിയാക്കൽ: ഒരു സോഫ്റ്റ് ഉപയോഗിക്കുക, ഡിamp റേഡിയോയുടെ പുറംഭാഗം വൃത്തിയാക്കാൻ തുണി ഉപയോഗിക്കുക. കഠിനമായ രാസവസ്തുക്കളോ അബ്രാസീവ് ക്ലീനറുകളോ ഉപയോഗിക്കരുത്.
- ബാറ്ററി കെയർ: Store the battery in a cool, dry place when not in use. Avoid fully discharging the battery frequently. If storing for extended periods, charge the battery to about 50% capacity.
- പരിസ്ഥിതി സംരക്ഷണം: While the RT-817A is designed to be robust, it is not water-resistant. Protect it from direct exposure to water, extreme temperatures, and excessive dust.
Description: This image depicts the Radtel RT-817A radio in a challenging outdoor setting with rocks, emphasizing its dustproof and drop-proof construction, suggesting its suitability for extreme environments.
5. പ്രശ്നപരിഹാരം
If you encounter issues with your RT-817A, refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| റേഡിയോ ഓൺ ചെയ്യുന്നില്ല. | ബാറ്ററി ചാർജ് കുറവാണ് അല്ലെങ്കിൽ ശരിയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടില്ല. | ബാറ്ററി ചാർജ് ചെയ്യുക അല്ലെങ്കിൽ അത് ശരിയായി സ്ഥാപിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. |
| സ്വീകരിക്കാനോ കൈമാറാനോ കഴിയില്ല. | തെറ്റായ ഫ്രീക്വൻസി/ചാനൽ, ആന്റിന കണക്റ്റുചെയ്തിട്ടില്ല, അല്ലെങ്കിൽ പരിധിക്ക് പുറത്താണ്. | Verify frequency/channel, check antenna connection, move closer to other radios. |
| മോശം ഓഡിയോ നിലവാരം. | കുറഞ്ഞ ബാറ്ററി, ദുർബലമായ സിഗ്നൽ, അല്ലെങ്കിൽ തെറ്റായ സ്ക്വെൽച്ച് ക്രമീകരണം. | Charge battery, adjust squelch level, or try a different location. |
| കീപാഡ് പ്രതികരിക്കുന്നില്ല. | Keylock feature is active. | Deactivate keylock (refer to manual for specific key combination). |
For more complex issues, refer to the comprehensive troubleshooting section in the full user manual or contact customer support.
6 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | RT-817A |
| ഇനത്തിൻ്റെ ഭാരം | 1.67 പൗണ്ട് (ഏകദേശം 0.76 കിലോഗ്രാം) |
| ഉൽപ്പന്ന അളവുകൾ | 1.97 x 2.76 x 6.3 ഇഞ്ച് (ഏകദേശം 5 x 7 x 16 സെ.മീ) |
| ബാറ്ററി തരം | 1x 9V Li-ion battery (included) |
| ബാറ്ററി ശേഷി | 2400mAh |
| ചാനലുകളുടെ എണ്ണം | 1024 |
| ഫ്രീക്വൻസി റേഞ്ച് | 144-148MHz / 420-450MHz (VHF/UHF) |
| Additional Frequencies | FM (64-108MHz), AM (108-136MHz) |
| ഔട്ട്പുട്ട് പവർ | 10W-18W (adjustable) |
| പരമാവധി സംസാര ശ്രേണി | 15 കിലോമീറ്റർ (ഏകദേശം 9.3 മൈൽ) |
| വാല്യംtage | 7.4 വോൾട്ട് |
| ജല പ്രതിരോധ നില | വാട്ടർ റെസിസ്റ്റൻ്റ് അല്ല |
| പ്രത്യേക സവിശേഷതകൾ | Type-C charging, Customizable keys, One-click frequency matching, VOX, NOAA, DTMF, Scrambling, TOT, Auto Keylock |
| നിർമ്മാതാവ് | Xiamen Radtel Electronics Co.,Ltd |
7. വാറൻ്റിയും പിന്തുണയും
7.1. വാറൻ്റി വിവരങ്ങൾ
The Radtel RT-817A comes with a 1 വർഷത്തെ വാറൻ്റി വാങ്ങിയ തീയതി മുതൽ. സാധാരണ ഉപയോഗത്തിലുള്ള നിർമ്മാണ വൈകല്യങ്ങളും തകരാറുകളും ഈ വാറന്റി ഉൾക്കൊള്ളുന്നു. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
Note: The warranty does not cover damage caused by misuse, accidents, unauthorized modifications, or exposure to water.
7.2. ഉപഭോക്തൃ പിന്തുണ
For technical assistance, troubleshooting beyond this manual, or warranty inquiries, please contact Radtel Direct customer support. Refer to the contact information provided with your purchase or visit the official Radtel webപിന്തുണാ വിശദാംശങ്ങൾക്കുള്ള സൈറ്റ്.
നിങ്ങൾക്ക് സന്ദർശിക്കാനും കഴിയും Radtel Store on Amazon കൂടുതൽ ഉൽപ്പന്ന വിവരങ്ങൾക്കും പിന്തുണാ ഉറവിടങ്ങൾക്കും.
