1. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Ohniyou 72-inch Large Ceiling Fan is designed for both indoor and outdoor use, featuring a quiet DC motor and durable aluminum blades. This industrial-style fan provides powerful airflow and can be controlled via remote or a dedicated mobile application. It is suitable for various large spaces such as patios, shops, garages, and living rooms.
Key features include 6 wind speeds, reversible rotation for year-round use, and a timer function (1/4/8 hours). The fan is engineered for energy efficiency and quiet operation, ensuring comfort without excessive noise.
2 സുരക്ഷാ വിവരങ്ങൾ
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിച്ച് മനസ്സിലാക്കുക. ഈ നിർദ്ദേശങ്ങൾ പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് വൈദ്യുതാഘാതം, തീപിടുത്തം അല്ലെങ്കിൽ വ്യക്തിപരമായ പരിക്കിന് കാരണമാകും.
- ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണികൾക്ക് മുമ്പ് സർക്യൂട്ട് ബ്രേക്കറിൽ പവർ ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- എല്ലാ വയറിംഗും ദേശീയ, പ്രാദേശിക ഇലക്ട്രിക്കൽ കോഡുകൾക്ക് അനുസൃതമായിരിക്കണം. വയറിംഗിൽ നിങ്ങൾക്ക് പരിചയമില്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു ഇലക്ട്രീഷ്യനെ സമീപിക്കുക.
- The mounting bracket must be securely fastened to a ceiling joist or a suitable support structure capable of supporting the fan's weight.
- ഇൻസ്റ്റാളേഷൻ അല്ലെങ്കിൽ വൃത്തിയാക്കൽ സമയത്ത് ബ്ലേഡ് ഹോൾഡറുകൾ വളയ്ക്കരുത്.
- തറയിൽ നിന്ന് ഫാൻ ബ്ലേഡുകളുടെ അടിഭാഗം വരെ കുറഞ്ഞത് 7 അടി അകലം പാലിക്കുക.
- ഏതെങ്കിലും ഭാഗത്തിന് കേടുപാടുകൾ സംഭവിച്ചാൽ ഫാൻ പ്രവർത്തിപ്പിക്കരുത്.
3. പാക്കേജ് ഉള്ളടക്കം
താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഘടകങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക:
- ഫാൻ ബ്ലേഡുകൾ (8x)
- മോട്ടോർ ബോഡി
- മൌണ്ടിംഗ് ബ്രാക്കറ്റ്
- ഡൗൺറോഡുകൾ (8" ഉം 16" ഉം)
- മേലാപ്പ്
- താഴെയുള്ള കവർ
- റിസീവർ & റിമോട്ട് കൺട്രോൾ
- Installation Hardware (screws, link screws, downrod connector, splice closure, balance kit)
- ഉപയോക്തൃ മാനുവൽ
4. ഇൻസ്റ്റാളേഷൻ ഗൈഡ്
Follow these steps for proper installation of your Ohniyou ceiling fan. For a visual guide, please refer to the official installation video.
Step 1: Install Fan Blade Edge Covers
Take out each fan blade and identify its ends. Insert the edge cover into the fan blade at an angle, then flip the blade over and secure it with screws.
Step 2: Install Fan Blades to Motor
Insert the 3-hole end of each fan blade into the motor. Reinstall the screws that were previously removed from the motor to secure the blades.
Step 3: Install Bottom Disk
Screw the connecting screws into the motor, then screw the bottom cover onto these screws.
Step 4: Install the Downrod
Remove the fixing screws from the steel wire. Loosen the three screws on the motor. Thread the canopy and splice closure through the downrod. Insert the link screws into the motor, then connect and install the disk to the link screws. Fix the cross pin and clamp pin. Tighten the three screws on the motor.
The fan includes 8" and 16" downrods, which can be combined for a total length of 24 inches, offering flexibility for various ceiling heights. The fan supports up to a 15° tilt suspension.
Step 5: Fix the Mounting Bracket to the Ceiling
Secure the mounting bracket to the ceiling using appropriate screws. Hang the downrod onto the mounting bracket. Wrap the safety wire around one side of the hook and secure it through the lock hole.
Step 6: Complete Receiver and Ceiling Wire Connections
Connect receiver wires of the same color together. Connect the ceiling zero wire to the receiver's zero wire and the fire wire to the fire wire.
Step 7: Cover Mounting Bracket and Receiver with Canopy
Carefully position the canopy to cover the mounting bracket and receiver. Finally, tighten the screws to secure the canopy.
ഇൻസ്റ്റലേഷൻ വീഡിയോ ഗൈഡ്:
5. ഓപ്പറേഷൻ
Your Ohniyou ceiling fan can be operated using the included remote control or a compatible mobile application.
വിദൂര നിയന്ത്രണ പ്രവർത്തനങ്ങൾ:
- ALL OFF / FAN/LIGHT ALL/OFF: Turns the fan and any connected light (if applicable) on or off.
- ലൈറ്റ് ഓൺ/ഓഫ്: Controls the light function (not applicable for this "No Light" model).
- പ്രകൃതി കാറ്റ്: Randomly changes fan speed to simulate natural breeze.
- Turn Off The Beep: Mutes the fan's operational beeps.
- 6 Speeds Button (1-6): Adjusts the fan speed from low (1) to high (6).
- Reversible Motor (F/R): Changes the direction of blade rotation for summer (downward airflow) or winter (upward airflow for air circulation).
- Timer Setting (1H/2H/4H): 1, 2, അല്ലെങ്കിൽ 4 മണിക്കൂറിനു ശേഷം ഫാൻ യാന്ത്രികമായി ഓഫാകാൻ സജ്ജമാക്കുന്നു.
- The remote requires 2x AAA batteries (not included).
ആപ്പ് നിയന്ത്രണം:
The fan supports control via a mobile application. Follow these steps to pair your device:
- Open the app and add a device for your fan.
- നിങ്ങളുടെ ഫോണിന്റെ ബ്ലൂടൂത്ത് ഓണാക്കുക.
- Select the illumination option, then click the "Repeat Scan" button in the lower-left corner.
- Click the "Add device" button and choose a room.
- Turn off the wall switch for 5 seconds, then turn it on again.
- Pairing completed! Click the "Finish" button to confirm.
For more details on app usage, scan the QR code or visit https://www.jasonghost.com/tinysmart/.
വിപരീത പ്രവർത്തനം:

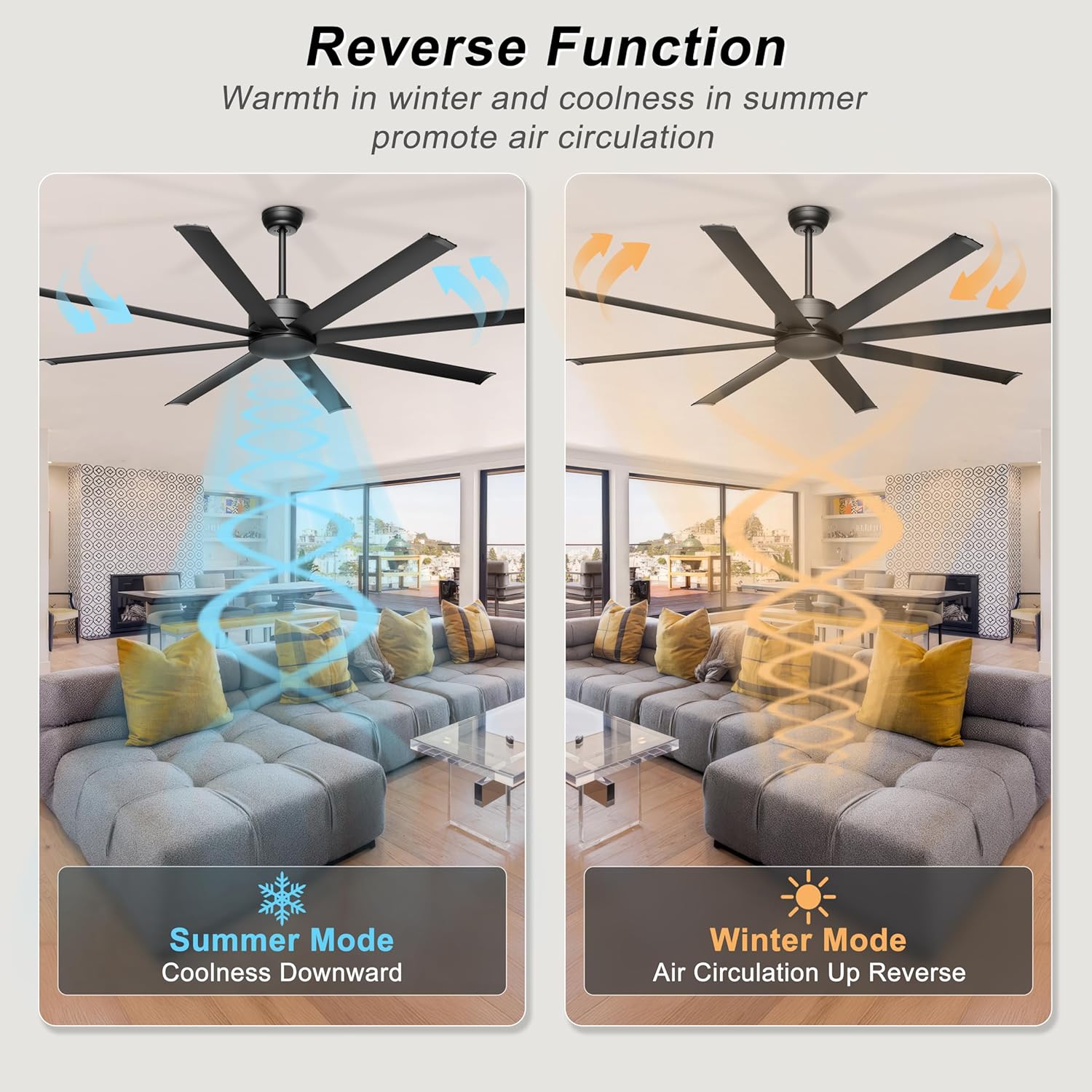

The fan features a reversible motor for year-round comfort. In summer, the fan rotates counter-clockwise to push cool air downwards. In winter, it rotates clockwise to draw cool air up, circulating warm air trapped near the ceiling.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ സീലിംഗ് ഫാനിന്റെ മികച്ച പ്രകടനവും ദീർഘായുസ്സും ഉറപ്പാക്കുന്നു.
- വൃത്തിയാക്കൽ: ഇടയ്ക്കിടെ ഫാൻ ബ്ലേഡുകളും മോട്ടോർ ഹൗസിംഗും ഒരു സോഫ്റ്റ്, ഡി ക്ലീനർ ഉപയോഗിച്ച് വൃത്തിയാക്കുക.amp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- ബ്ലേഡ് പരിശോധന: Check fan blades for any cracks or damage. Ensure all blade screws are tight.
- മുറുകുന്ന ഫാസ്റ്റനറുകൾ: Over time, some fasteners may become loose. Check all mounting screws and blade attachment screws at least twice a year and tighten as necessary.
- ലൂബ്രിക്കേഷൻ: ഡിസി മോട്ടോർ സ്ഥിരമായി ലൂബ്രിക്കേറ്റ് ചെയ്തിരിക്കുന്നതിനാൽ അധിക ഓയിലിംഗ് ആവശ്യമില്ല.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഫാൻ ആരംഭിക്കുന്നില്ല | ഫാനിലേക്ക് വൈദ്യുതിയില്ല; അയഞ്ഞ വയർ കണക്ഷനുകൾ; റിമോട്ട് കൺട്രോൾ ബാറ്ററി കുറവോ ജോടിയാക്കിയിട്ടില്ല. | Check circuit breaker and wall switch. Ensure all wire connections are secure. Replace remote battery or re-pair the remote. |
| ഫാൻ അമിതമായി ആടുന്നു | അയഞ്ഞ ബ്ലേഡ് സ്ക്രൂകൾ; അസന്തുലിതമായ ബ്ലേഡുകൾ; അയഞ്ഞ മൗണ്ടിംഗ് ബ്രാക്കറ്റ്. | Tighten all blade screws. Use the included balance kit to balance blades. Ensure mounting bracket is securely fastened. |
| ശബ്ദായമാനമായ പ്രവർത്തനം | Loose screws; Blades rubbing against canopy; Motor housing loose. | Check and tighten all screws. Ensure blades are not touching the canopy. Verify motor housing is secure. |
| റിമോട്ട് കൺട്രോൾ പ്രവർത്തിക്കുന്നില്ല | Low battery; Not paired; Obstruction between remote and receiver. | Replace batteries. Re-pair remote with receiver. Ensure clear line of sight. |
8 സ്പെസിഫിക്കേഷനുകൾ
- ബ്രാൻഡ്: Ohniyou
- മോഡലിൻ്റെ പേര്: GLX072
- വലിപ്പം: 72 ഇഞ്ച്
- ഇലക്ട്രിക് ഫാൻ ഡിസൈൻ: സീലിംഗ് ഫാൻ
- ഊർജ്ജ സ്രോതസ്സ്: എസി (110 വോൾട്ട്)
- മോട്ടോർ തരം: ഡിസി മോട്ടോർ
- ബ്ലേഡുകളുടെ എണ്ണം: 8
- ബ്ലേഡ് മെറ്റീരിയൽ: അലുമിനിയം അലോയ്
- എയർ ഫ്ലോ കപ്പാസിറ്റി: മിനിറ്റിന് 7600 ക്യുബിക് അടി (CFM)
- ശബ്ദ നില: 30 ഡെസിബെൽ
- വാട്ട്tage: 52 വാട്ട്സ്
- നിയന്ത്രണ രീതി: റിമോട്ട്, ആപ്പ്
- പ്രത്യേക സവിശേഷതകൾ: App Operable, High CFM, Quiet Operation, Reversible Motor
- ഉൽപ്പന്ന അളവുകൾ: 72"D x 72"W x 7.87"H
- ഇനത്തിൻ്റെ ഭാരം: 19.84 പൗണ്ട്
- ഇൻസ്റ്റലേഷൻ തരം: Hardwired, Downrod Mount
- മുറിയുടെ തരം: Garage, Gym, Patio, Shop, Warehouse
9. വാറൻ്റിയും പിന്തുണയും
For warranty information and customer support, please refer to the contact details provided in your product packaging or visit the official Ohniyou webസൈറ്റ്. വാറൻ്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
If you encounter any issues not covered in this manual, please contact Ohniyou customer service for assistance.
