1. ആമുഖം
This manual provides essential information for the safe and efficient operation, installation, and maintenance of your Ranein 2025 GEN II On-Demand 65,000 BTU RV Tankless Water Heater, ExploreFlow Max model. Please read this manual thoroughly before installation and use, and retain it for future reference.
The Ranein ExploreFlow Max is designed to provide continuous hot water for recreational vehicles, featuring high altitude readiness, a multi-function controller, a thermostatic chamber, and an external shower head.

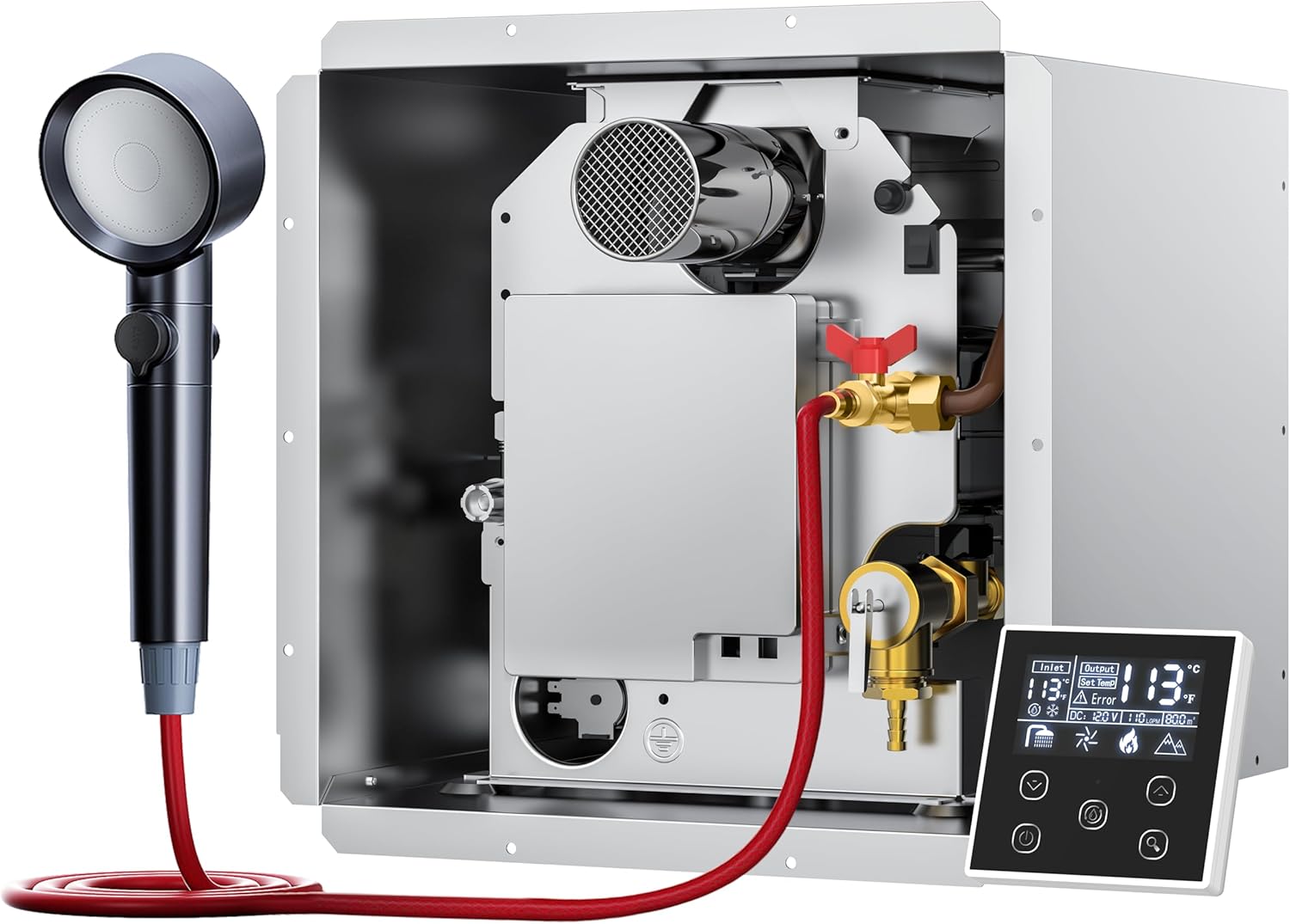

Image 1.1: Ranein ExploreFlow Max RV Tankless Water Heater with included accessories.
2 സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: അനുചിതമായ ഇൻസ്റ്റാളേഷൻ, ക്രമീകരണം, മാറ്റം, സേവനം, അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണികൾ എന്നിവ വസ്തുവകകൾക്ക് കേടുപാടുകൾക്കോ പരിക്കുകൾക്കോ മരണത്തിനോ കാരണമാകും. ഈ ഉപകരണം ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനോ അല്ലെങ്കിൽ സർവീസ് ചെയ്യുന്നതിനോ മുമ്പ് ഇൻസ്റ്റാളേഷൻ, ഓപ്പറേറ്റിംഗ്, മെയിന്റനൻസ് നിർദ്ദേശങ്ങൾ നന്നായി വായിക്കുക.
- Ensure all gas and water connections are properly sealed and leak-tested before operation.
- Always turn off the power and gas supply to the unit before performing any maintenance or service.
- ഈ അല്ലെങ്കിൽ മറ്റേതെങ്കിലും ഉപകരണത്തിൻ്റെ പരിസരത്ത് ഗ്യാസോലിൻ അല്ലെങ്കിൽ മറ്റ് കത്തുന്ന നീരാവി, ദ്രാവകങ്ങൾ എന്നിവ സൂക്ഷിക്കുകയോ ഉപയോഗിക്കുകയോ ചെയ്യരുത്.
- Maintain minimum clearances: 4 inches back, 6 inches sides, 4 inches top.
- This unit is CSA-certified for safety.
- Includes a built-in pressure relief valve; no separate purchase needed.
3. ഉൽപ്പന്ന സവിശേഷതകൾ
- Endless Hot Water: Advanced deep fire row design for maximum heating efficiency, delivering up to 3.9 GPM at 65,000 BTU.
- എളുപ്പത്തിലുള്ള മാറ്റിസ്ഥാപിക്കൽ: Designed to replace most RV water heaters (including Suburban & Atwood 6/10/12-gallon models) with a 12.8" x 12.8" opening. Compatible door kits (15" x 15", 15" x 18", or 18" x 18") are available separately.
- Enhanced Multi-Function Remote Control: Displays real-time gas usage, voltage, water flow rate (GPM), anti-freeze activation status, and supports operation at high altitudes up to 9,800 feet.
- Thermostatic Chamber: Ensures consistent water temperature by automatically adjusting heat output, preventing sudden fluctuations.
- Pet-Friendly Shower Kit: Includes a convenient shower head attachment for washing pets or outdoor gear.
- സുരക്ഷിതവും വിശ്വസനീയവും: Features a top-mounted exhaust fan for stable combustion, automatic gas shut-off if flames fail, and an anti-freeze system that activates below 42.8°F.
ചിത്രം 3.1: കഴിഞ്ഞുview of key features of the Ranein RV Tankless Water Heater.
Image 3.2: Details on the 2025 GEN II performance upgrades for the water heater.
4 സ്പെസിഫിക്കേഷനുകൾ
| ആട്രിബ്യൂട്ട് | മൂല്യം |
|---|---|
| ബ്രാൻഡ് | റാനൈൻ |
| മോഡൽ നമ്പർ | RA65SH |
| ഉൽപ്പന്ന അളവുകൾ | 15"ആംശം x 15"ആംശം |
| നിറം | ചാരനിറം |
| കാര്യക്ഷമത | ഉയർന്ന കാര്യക്ഷമത |
| മൗണ്ടിംഗ് തരം | മതിൽ |
| ഇലക്ട്രിക് ആണ് | ഇല്ല |
| ഇനത്തിൻ്റെ ഭാരം | 29 പൗണ്ട് |
| ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ | Water heater x1 |
| ബി.ടി.യു | 65,000 |
| ജിപിഎം | പരമാവധി 3.9 |
| ഇന്ധനം | പ്രൊപ്പെയ്ൻ (LP ഗ്യാസ്) |
| Fuel Inlet Pressure | 0.4 പി.എസ്.ഐ |
| പവർ ഇൻപുട്ട് | 12V DC |
| ജലത്തിന്റെ പ്രവർത്തന സമ്മർദ്ദം | 10 PSI - 110 PSI |
| താപനില പരിധി ക്രമീകരണം | 95°F (35°C) - 124°F (51°C) |
Image 4.1: Visual representation of product dimensions and key specifications.
5. ഇൻസ്റ്റലേഷൻ നിർദ്ദേശങ്ങൾ
Proper installation is crucial for the safe and efficient operation of your Ranein RV Tankless Water Heater. If you are unsure about any step, consult a qualified technician.
5.1. തയ്യാറാക്കൽ
- Wear protective gloves to prevent scratches during handling.
- Ensure the RV's power and gas supplies are turned off before beginning installation.
- The water heater requires a 12.8" x 12.8" opening. If replacing an existing unit, ensure the opening matches or is adapted.
- Apply butyl tape continuously around the flange backside and corners of the water heater for a secure seal.
Video 5.1: Installation instructions for the Ranein RV Water Heater, covering preparation, connections, and door installation.
5.2. Water and Gas Connections
- Place the water heater into the RV water heater opening. If you have a larger opening, install the water heater on the right side of the opening.
- Remove the protective covers from the HOT Water Outlet and COLD Water Inlet.
- Connect the water pipes to the back of the water heater. Ensure to check the direction of water flow in the RV's pipes first to avoid reversing the connection. Tighten fittings with a wrench.
- Connect the gas pipe to the back of the water heater. Tighten the fitting with a wrench.
- After connecting, turn on the gas and check for leaks with a detector or bubble water. If bubbles appear, there is a gas leak that must be repaired immediately.
Image 5.2: Connection diagram for water, gas, and power supply.
5.3. വൈദ്യുതി ബന്ധം
- When connecting to a power source, turn off the power to the RV first.
- Turn the power switch (boat switch) on the front of the water heater to "OFF".
- The two blue wires on the back of the water heater are for the remote control. Connect them to the wires of the remote control using wire connectors and stripper pliers.
- Connect the power supply wires (black and white wires on the rear of the water heater) to the appropriate nominal 12V DC power source connection. The black wire connects to the positive terminal (+12V) and the white wire connects to the negative terminal (-12V) of the power supply.
5.4. Door Frame Installation
The water heater is compatible with various door sizes. Ensure you have the correct door kit for your RV.
- വാട്ടർ ഹീറ്റർ ഹൗസിംഗിലേക്ക് ഡോർ ഫ്ലേഞ്ച് തിരുകുക, പാർശ്വഭിത്തിക്ക് നേരെ ഫ്ലേഞ്ച് ദൃഡമായി അമർത്തുക.
- Secure the door flange with screws.
- Apply a liberal amount of sealant around the door frame to all any gaps in the RV wall. Wipe any excess adhesive.
- For 15"x18" or 18"x18" doors, it is recommended to install wood strips (not included) on the left side of the water heater for reinforcement.
Image 5.3: RV opening and compatible door kit dimensions.
5.5. Wall Controller Installation
- Fix the installation board to the wall with screws.
- Clip the monitor (multi-function remote control) into the installation board.
Image 5.4: The multi-function remote control for the water heater.
6. ഓപ്പറേഷൻ
After successful installation, follow these steps to operate your Ranein RV Tankless Water Heater:
- എല്ലാ വാട്ടർ, ഗ്യാസ് കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും ചോർച്ചയില്ലാത്തതാണെന്നും ഉറപ്പാക്കുക.
- Turn on the power to the RV and then to the water heater using the power switch on the unit's front.
- ഗ്യാസ് വിതരണം ഓണാക്കുക.
- Turn on the water supply to the RV.
- Use the multi-function remote control to set your desired water temperature. The display will show inlet/output temperatures, set temperature, voltage, water flow rate (GPM), and anti-freeze status.
- The unit will automatically adjust heat output to maintain consistent water temperature thanks to its thermostatic chamber.
- For high altitude operation (up to 9,800 feet), activate the high altitude mode via the remote control.
- The anti-freeze system will activate automatically if the temperature drops below 42.8°F.
Image 6.1: The water heater provides hot water for multiple applications.
7. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ വാട്ടർ ഹീറ്ററിന്റെ ദീർഘായുസ്സും മികച്ച പ്രകടനവും ഉറപ്പാക്കുന്നു.
- ശീതകാലം: If the unit is to be stored in a freezing environment or for long periods of time, it must be winterized. Drain all water from the unit and pipes to prevent freezing damage. Consult a qualified technician if unsure.
- വൃത്തിയാക്കൽ: Periodically clean the exterior of the unit. Do not use abrasive cleaners.
- ഫിൽട്ടർ മെയിന്റനൻസ്: Regularly check and clean the water inlet filter to prevent blockages.
- Gas System Check: Annually inspect gas connections and hoses for wear or leaks.
- പ്രഷർ റിലീഫ് വാൽവ്: The built-in pressure relief valve will automatically drain excess water if pressure is too high. Ensure the outlet is not obstructed.
8. പ്രശ്നപരിഹാരം
This section provides solutions to common issues. For problems not listed here, contact customer support.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ചൂടുവെള്ളമില്ല | No gas supply, no water flow, power off, low water pressure. | Check gas tank, open water valves, ensure power is on, check water pressure. |
| വെള്ളം ആവശ്യത്തിന് ചൂടില്ല | Temperature setting too low, high flow rate, cold inlet water. | Increase temperature setting on controller, reduce water flow, allow unit to adjust. |
| Unit not igniting | No gas, faulty igniter, gas pressure issue. | Verify gas supply, check for error codes on controller, contact service. |
| പിശക് കോഡ് പ്രദർശിപ്പിച്ചു | നിർദ്ദിഷ്ട സിസ്റ്റം തകരാറ്. | Refer to the error code section in the full manual (if available) or contact customer support with the code. |
9. വാറൻ്റിയും പിന്തുണയും
Ranein offers comprehensive product problem-solving service and a 2-year warranty against manufacturing defects.
- വാറൻ്റി കാലയളവ്: 2 years against manufacturing defects.
- വിൽപ്പനാനന്തര ബന്ധപ്പെടുക:
- ഇമെയിൽ: service@ranein.net
- US Phone: (424)-452-2630
Image 9.1: Ranein customer service and warranty information.
