1. ആമുഖം
This user manual provides detailed instructions for the VSDISPLAY 10.1 Inch White LCD Monitor, model VS101ZJ01A-W. This monitor is designed for various applications, including use as a secondary display for personal computers and laptops, and for monitoring system data such as GPU, CPU, and RAM performance within a PC case. It features a high-resolution IPS panel for clear and vibrant visuals.
2. പാക്കേജ് ഉള്ളടക്കം
താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ദയവായി പരിശോധിക്കുക:
- 1 × VSDISPLAY 10.1 Inch 1280x800 LCD Monitor (Model VS101ZJ01A-W)
- 1 × USB-C പവർ കേബിൾ
- 1 × Signal Cable (Mini H-D compatible)
Image: The VSDISPLAY 10.1 Inch LCD Monitor shown alongside its included USB-C power cable and signal cable.
3 പ്രധാന സവിശേഷതകൾ
- ഡിസ്പ്ലേ വലുപ്പം: 10.1 ഇഞ്ച്
- റെസലൂഷൻ: 1280x800 high resolution
- പാനൽ തരം: വൈഡിനുള്ള ഐപിഎസ് പാനൽ viewing angles and superior image color
- തെളിച്ചം: 350cd/m2
- ദൃശ്യതീവ്രത: 800:1
- കണക്റ്റിവിറ്റി: Mini H-D compatible for signal, USB-C for power
- മൗണ്ടിംഗ്: 75x75mm VESA-compatible mounting holes
- ക്രമീകരണങ്ങൾ: തെളിച്ച ക്രമീകരണം പിന്തുണയ്ക്കുന്നു

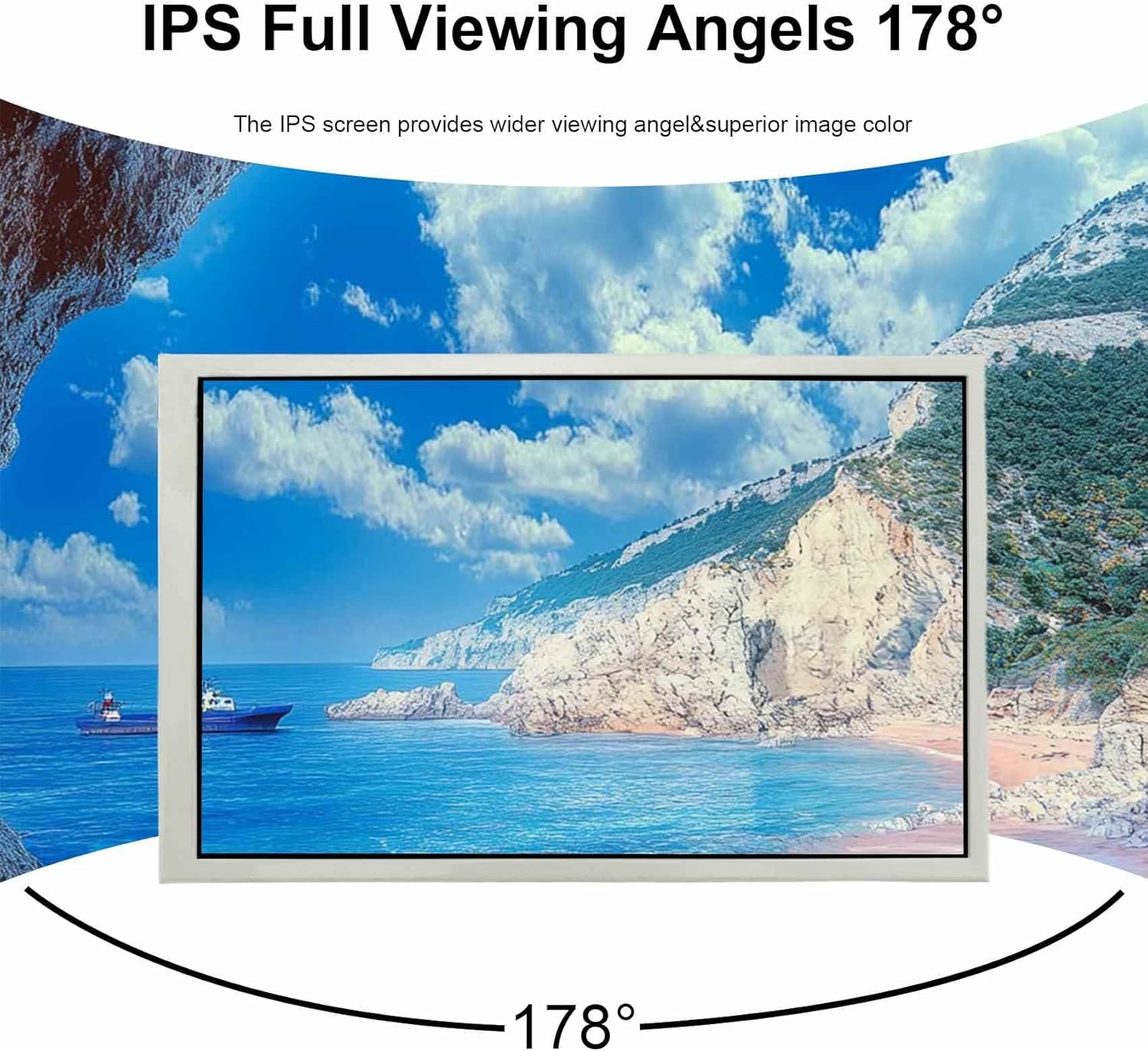

Image: The monitor demonstrating its 178-degree IPS full viewകോണുകൾ, വിവിധ വീക്ഷണകോണുകളിൽ നിന്ന് സ്ഥിരതയുള്ള ചിത്രത്തിൻ്റെ ഗുണനിലവാരം ഉറപ്പാക്കുന്നു.
4. സജ്ജീകരണ നിർദ്ദേശങ്ങൾ
The VSDISPLAY monitor is designed for plug-and-play functionality, making setup straightforward.
4.1 മോണിറ്റർ ബന്ധിപ്പിക്കുന്നു
- Connect the provided signal cable (Mini H-D compatible) from your computer's video output port to the Mini H-D input port on the monitor.
- Connect the provided USB-C power cable from a suitable USB power source (e.g., computer USB port, USB wall adapter) to the USB-C power input port on the monitor.
- The monitor should automatically power on and display content from your connected device.
ചിത്രം: ക്ലോസ്-അപ്പ് view of the monitor's connectivity ports, including the Mini H-D compatible input for signal, the USB-C port for power, and the brightness adjustment button.
4.2 പ്രാരംഭ കോൺഫിഗറേഷൻ
- ഡിസ്പ്ലേ ക്രെമീകരണങ്ങൾ: On your computer, navigate to display settings to configure the monitor as an extended display or duplicate display, as needed. Adjust resolution to 1280x800 for optimal clarity.
- തെളിച്ച ക്രമീകരണം: Use the dedicated brightness adjustment button on the monitor to set your preferred display brightness.
ചിത്രം: ഉദാamples of the monitor in use, showing it as an extended display connected to a laptop and integrated into a PC case for system monitoring via AIDA64 software.
5. ഓപ്പറേഷൻ
5.1 പൊതുവായ ഉപയോഗം
The VSDISPLAY monitor functions as a standard secondary display. You can extend your desktop, duplicate your primary display, or use it as the sole display for a compact setup. Its IPS panel ensures a clear and vibrant image across a wide viewing ആംഗിൾ.
5.2 PC Case Monitoring
This monitor is particularly suitable for displaying system information such as GPU, CPU, and RAM data within a PC case. To achieve this, you will need to install third-party monitoring software on your computer (e.g., AIDA64, Rainmeter). The monitor itself does not include built-in monitoring capabilities.

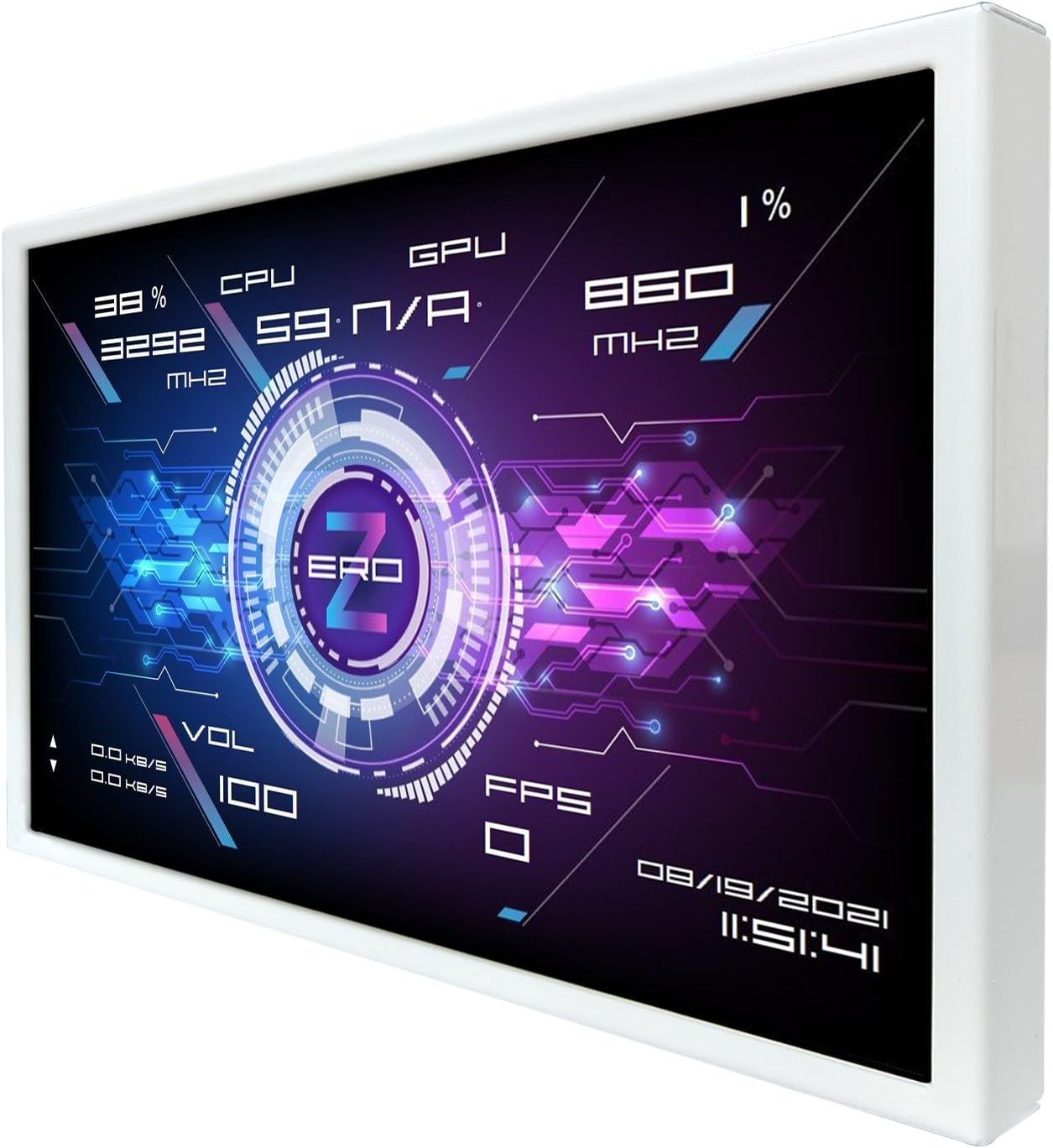

Image: The VSDISPLAY monitor displaying a customized interface with real-time GPU, CPU, and RAM usage data, ideal for PC system monitoring.
6 മൗണ്ടിംഗ് ഓപ്ഷനുകൾ
The monitor features 75x75mm mounting holes on its rear, allowing for flexible installation options. These holes are compatible with standard VESA mounts, enabling you to attach the monitor to a desk stand, wall mount, or integrate it into custom PC case setups.
- സ്ക്രൂ വലുപ്പം: M4
- മൗണ്ടിംഗ് പാറ്റേൺ: 75 മിമി x 75 മിമി
Image: The back of the VSDISPLAY monitor, highlighting the 75x75mm mounting hole pattern and indicating the M4 screw size for installation.
7 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | വിഎസ് ഡിസ്പ്ലേ |
| മോഡൽ നമ്പർ | VS101ZJ01A-W (Item Model Number: 619438631610) |
| സ്ക്രീൻ വലിപ്പം | 10.1 ഇഞ്ച് |
| റെസലൂഷൻ | 1280 x 800 പിക്സലുകൾ |
| വീക്ഷണാനുപാതം | 16:10 |
| പാനൽ തരം | ഐ.പി.എസ് |
| ചിത്രത്തിന്റെ തെളിച്ചം | 350 cd/m2 |
| സ്ക്രീൻ കോൺട്രാസ്റ്റ് | 800:1 |
| ഉൽപ്പന്ന അളവുകൾ | 0.55 x 9.17 x 5.83 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 1.8 പൗണ്ട് |
| നിർമ്മാതാവ് | വിഎസ് ഡിസ്പ്ലേ |
8. പ്രശ്നപരിഹാരം
If you encounter issues with your VSDISPLAY monitor, please refer to the following common solutions:
- ഡിസ്പ്ലേ/കറുത്ത സ്ക്രീൻ ഇല്ല:
- Ensure both the USB-C power cable and the signal cable are securely connected to the monitor and your computer.
- Verify that the power source for the USB-C cable is active and providing sufficient power.
- Check your computer's display settings to ensure the monitor is detected and configured correctly (e.g., extended display, duplicate display).
- Try connecting the monitor to a different computer or device to rule out issues with the source device.
- Incorrect Resolution/Image Quality:
- Adjust your computer's display settings to the recommended resolution of 1280x800.
- Ensure the signal cable is not damaged and is fully inserted.
- Brightness Issues:
- Use the brightness adjustment button on the monitor to increase or decrease brightness.
- Check your computer's display settings for any software-based brightness controls.
9. വാറൻ്റിയും പിന്തുണയും
For warranty information or technical support, please contact VSDISPLAY directly or refer to their official channels.
You can visit the official VSDISPLAY store for more information and support resources: VSDISPLAY Store on Amazon
