1. ആമുഖം
Thank you for choosing the Nakamichi NKTA75.4 Car 4-Channel Amplifier. This manual provides essential information for the proper installation, operation, and maintenance of your ampലിഫയർ. ഒപ്റ്റിമൽ പ്രകടനവും സുരക്ഷയും ഉറപ്പാക്കാൻ ഇൻസ്റ്റാളേഷനോ പ്രവർത്തനമോ ശ്രമിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുക.
2 സുരക്ഷാ വിവരങ്ങൾ
ഇൻസ്റ്റാളേഷനും പ്രവർത്തനവും നടത്തുമ്പോൾ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എല്ലായ്പ്പോഴും പാലിക്കുക:
- ഏതെങ്കിലും വൈദ്യുത ജോലി ആരംഭിക്കുന്നതിന് മുമ്പ് വാഹനത്തിന്റെ നെഗറ്റീവ് ബാറ്ററി ടെർമിനൽ വിച്ഛേദിക്കുക.
- കേടുപാടുകൾ അല്ലെങ്കിൽ ഷോർട്ട് സർക്യൂട്ടുകൾ തടയുന്നതിന് എല്ലാ വയറിംഗും ശരിയായി റൂട്ട് ചെയ്തിട്ടുണ്ടെന്നും സുരക്ഷിതമാക്കിയിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- Use appropriate gauge wiring for power and ground connections as specified.
- ഇൻസ്റ്റാൾ ചെയ്യുക ampആവശ്യത്തിന് വായുസഞ്ചാരം അനുവദിക്കുന്നതും ഈർപ്പം, അമിതമായ ചൂട് എന്നിവയിൽ നിന്ന് സംരക്ഷിക്കപ്പെടുന്നതുമായ ഒരു സ്ഥലത്ത് ലിഫയർ സ്ഥാപിക്കുക.
- If you are unsure about any aspect of installation, consult a qualified professional car audio installer.
- പ്രവർത്തിപ്പിക്കരുത് amplifier if it is damaged or malfunctioning.
3. പാക്കേജ് ഉള്ളടക്കം
The Nakamichi NKTA75.4 ampലൈഫയർ പാക്കേജിൽ ഇവ ഉൾപ്പെടുന്നു:
- Nakamichi NKTA75.4 4-Channel Ampജീവപര്യന്തം
Note: Additional installation hardware (e.g., wiring, fuses, connectors) may be required and is typically sold separately.
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Nakamichi NKTA75.4 is a 4-channel Class AB amplifier designed to enhance your vehicle's audio system. It features a robust design and provides stable power output for various speaker configurations.
4.1 Amplifier Components
Below are images illustrating the amplifier's design and key specifications.
ചിത്രം 1: മുകളിൽ view of the Nakamichi NKTA75.4 ampലിഫയർ, ഷോക്asing its heatsink design and branding. The model number 'NKTA75.4' is visible on the right side.

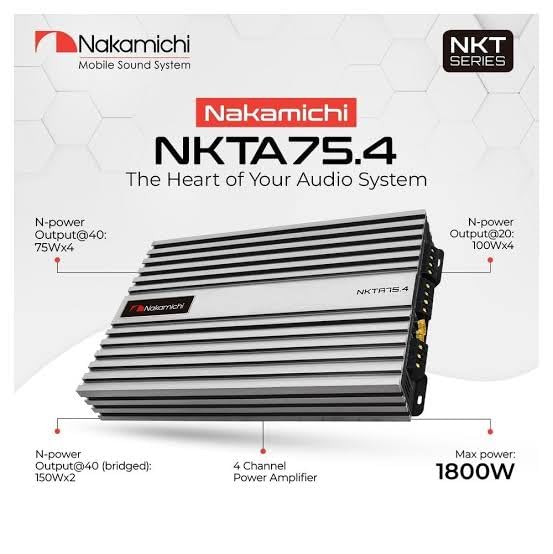

ചിത്രം 2: Diagram highlighting key specifications of the Nakamichi NKTA75.4 amplifier. It indicates N-power Output @ 4 Ohms (75W x 4), N-power Output @ 2 Ohms (100W x 4), N-power Output @ 4 Ohms (bridged) (150W x 2), and a Max Power of 1800W. It also identifies the unit as a 4 Channel Power Ampജീവൻ.
5 സ്പെസിഫിക്കേഷനുകൾ
Detailed technical specifications for the Nakamichi NKTA75.4 ampജീവപര്യന്തം:
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| N-power Output @ 4 Ohms | 75W 4 |
| N-power Output @ 2 Ohms | 100W 4 |
| N-power Output @ 4 Ohms (bridged) | 150W 2 |
| പരമാവധി പവർ | 1800W |
| T.H.D (Total Harmonic Distortion) | ≤0.1% |
| ഫ്രീക്വൻസി പ്രതികരണം | 20Hz-20kHz |
| ശബ്ദ അനുപാതത്തിലേക്ക് സിഗ്നൽ | ≥90dB |
| സംവേദനക്ഷമത | 0.15V-8V |
| ഫ്യൂസ് വലിപ്പം | 20A x 2 |
| Unit Dimensions (L x H x W) | 318 x 212 x 50 മിമി |
| മൊത്തം ഭാരം | ഏകദേശം 2.3 കിലോ |
| ചാനലുകളുടെ എണ്ണം | 4 |
| യു.പി.സി | 840735105775 |
| മാതൃരാജ്യം | തായ്ലൻഡ് |
6. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
നിങ്ങളുടെ ഉപകരണത്തിന്റെ പ്രകടനത്തിനും ദീർഘായുസ്സിനും ശരിയായ ഇൻസ്റ്റാളേഷൻ നിർണായകമാണ്. ampലിഫയർ. യോഗ്യതയുള്ള ഒരു പ്രൊഫഷണലാണ് ഇൻസ്റ്റാളേഷൻ നടത്താൻ ശുപാർശ ചെയ്യുന്നത്.
6.1 മ ing ണ്ടിംഗ് സ്ഥാനം
- നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും താപ സ്രോതസ്സുകളിൽ നിന്നും മാറി, വരണ്ടതും നന്നായി വായുസഞ്ചാരമുള്ളതുമായ ഒരു സ്ഥലം തിരഞ്ഞെടുക്കുക.
- മൗണ്ടിംഗ് ഉപരിതലം ഉറപ്പുള്ളതാണെന്നും പിന്തുണയ്ക്കാൻ കഴിയുമെന്നും ഉറപ്പാക്കുക ampലിഫയറിന്റെ ഭാരം.
- Allow sufficient space around the amplifier for air circulation to prevent overheating.
6.2 വയറിംഗ് കണക്ഷനുകൾ
All wiring should be securely connected and insulated to prevent short circuits.
6.2.1 Power and Ground Wiring
- പവർ (ബി+): Connect a heavy-gauge power cable directly from the positive terminal of the vehicle's battery to the amplifier's B+ terminal. Install an appropriate fuse holder with the specified fuse size (20A x 2) within 18 inches (45 cm) of the battery.
- ഗ്രൗണ്ട് (GND): Connect a heavy-gauge ground cable from the amplifier's GND terminal to a clean, unpainted metal surface on the vehicle's chassis. Ensure a solid electrical connection.
- റിമോട്ട് (REM): നിങ്ങളുടെ ഹെഡ് യൂണിറ്റിന്റെ റിമോട്ട് ഔട്ട്പുട്ടിൽ നിന്ന് ഒരു റിമോട്ട് ടേൺ-ഓൺ വയർ ബന്ധിപ്പിക്കുക amplifier's REM terminal. This wire turns the ampനിങ്ങളുടെ ഹെഡ് യൂണിറ്റിനൊപ്പം ലിഫയർ ഓണും ഓഫും ആക്കുക.
6.2.2 RCA ഇൻപുട്ട് കണക്ഷനുകൾ
- നിങ്ങളുടെ ഹെഡ് യൂണിറ്റിന്റെ പ്രീ-യിൽ നിന്ന് RCA കേബിളുകൾ ബന്ധിപ്പിക്കുക.amp ഔട്ട്പുട്ടുകൾ amplifier's RCA input jacks. Ensure correct channel matching (e.g., Front Left to Front Left, Rear Right to Rear Right).
6.2.3 സ്പീക്കർ ഔട്ട്പുട്ട് കണക്ഷനുകൾ
- ഇതിലേക്ക് നിങ്ങളുടെ സ്പീക്കറുകൾ ബന്ധിപ്പിക്കുക amplifier's speaker output terminals. Observe correct polarity (+ to + and - to -).
- For 4-channel operation, connect one speaker per channel.
- For bridged operation (e.g., for subwoofers), refer to the amplifier's terminal markings for correct bridging connections. The NKTA75.4 supports 150W x 2 bridged at 4 Ohms.
7. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
ഒരിക്കൽ ദി amplifier is correctly installed and wired, follow these steps for initial operation:
- പ്രാരംഭ പവർ-അപ്പ്: Turn on your vehicle's ignition and head unit. The amplifier should power on, indicated by an illuminated power LED.
- ക്രമീകരണം നേടുക: ഉപയോഗിച്ച് ആരംഭിക്കുക amplifier's gain control set to minimum. Play a familiar audio track at a moderate volume on your head unit. Slowly increase the amplifier's gain until you hear distortion, then back off slightly. The gain control is not a volume control; it matches the amplifier's input sensitivity to the head unit's output.
- ക്രോസ്ഓവർ ക്രമീകരണങ്ങൾ: Adjust any built-in crossover settings (e.g., High-Pass Filter, Low-Pass Filter) according to your speaker type and desired sound. Refer to your speaker manufacturer's recommendations for optimal crossover points.
- ശരിയാക്കുക: Make small adjustments to the head unit's equalizer and amplifier settings to achieve your preferred sound quality.
8. പരിപാലനം
Regular maintenance helps ensure the longevity and performance of your ampജീവപര്യന്തം:
- വൃത്തിയാക്കൽ: ഇടയ്ക്കിടെ വൃത്തിയാക്കുക amplifier's exterior with a soft, dry cloth. Do not use harsh chemicals or abrasive cleaners. Ensure ventilation fins are free of dust and debris.
- കണക്ഷനുകൾ: ഇടയ്ക്കിടെ എല്ലാ വയറിംഗ് കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും തുരുമ്പെടുക്കലിൽ നിന്ന് മുക്തമാണെന്നും ഉറപ്പാക്കാൻ പരിശോധിക്കുക.
- പരിസ്ഥിതി: ഉറപ്പാക്കുക amplifier remains in a dry, stable environment, protected from extreme temperatures.
9. പ്രശ്നപരിഹാരം
നിങ്ങളുടെ ഉപകരണത്തിൽ പ്രശ്നങ്ങൾ അനുഭവപ്പെടുകയാണെങ്കിൽ ampലിഫയർ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും കാണുക:
9.1 No Power / Amplifier Does Not Turn On
- ഫ്യൂസ് പരിശോധിക്കുക: Verify the in-line fuse near the battery and the fuses on the amplifier itself. Replace if blown.
- പവർ കണക്ഷനുകൾ: Ensure the B+ (power), GND (ground), and REM (remote) wires are securely connected and have proper voltage.
- Head Unit: Confirm the head unit is powered on and sending a remote signal.
9.2 ശബ്ദ ഔട്ട്പുട്ട് ഇല്ല
- ആർസിഎ കേബിളുകൾ: Check RCA input cables for secure connection and damage.
- സ്പീക്കർ വയറുകൾ: Verify speaker wire connections at both the amplifier and speakers, ensuring correct polarity and no short circuits.
- Gain/Volume: ഉറപ്പാക്കുക amplifier gain is not set to minimum and head unit volume is up.
- ക്രോസ്ഓവർ ക്രമീകരണങ്ങൾ: Incorrect crossover settings can block audio. Ensure they are set appropriately.
9.3 വികലമായ ശബ്ദം
- ഗെയിൻ സെറ്റിംഗ്: കുറയ്ക്കുക amplifier's gain control. It may be set too high.
- സ്പീക്കർ ഇംപെഡൻസ്: സ്പീക്കറുകൾ ഉള്ളിലാണെന്ന് ഉറപ്പാക്കുക amplifier's supported impedance range.
- ക്ലിപ്പിംഗ്: Reduce the head unit's volume if it is causing the signal to clip before reaching the ampജീവൻ.
- ഗ്രൗണ്ട് ലൂപ്പ്: Check for proper grounding. A poor ground connection can cause hum or distortion.
10. വാറൻ്റിയും പിന്തുണയും
For warranty information and technical support, please refer to the documentation provided with your purchase or contact your authorized Nakamichi retailer. You may also visit the official Nakamichi webകൂടുതൽ സഹായത്തിനുള്ള സൈറ്റ്.
കൂടുതൽ വിവരങ്ങൾക്ക്, നിങ്ങൾക്ക് സന്ദർശിക്കാവുന്നതാണ് Nakamichi Store.
