1. ആമുഖം
Thank you for choosing the FOHERE Professional Bill Counter H-A16. This device is designed to efficiently count banknotes and detect counterfeits, making cash handling faster and more secure. It is ideal for various environments such as retail stores, banks, businesses, and restaurants. This manual provides detailed instructions for setup, operation, maintenance, and troubleshooting to ensure optimal performance and longevity of your bill counter.

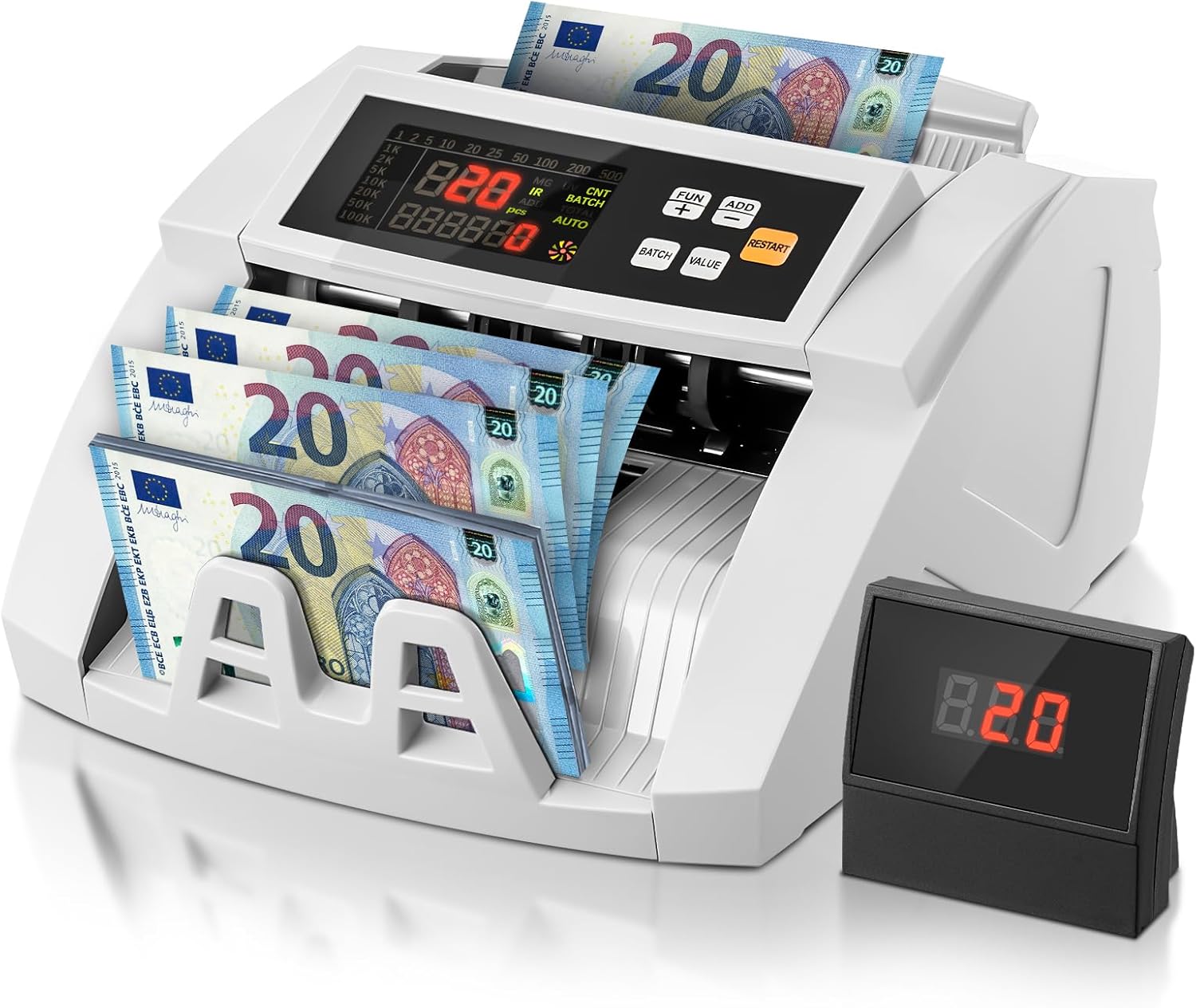

Image 1.1: FOHERE Bill Counter H-A16 processing Euro banknotes. The main LCD display shows counting information, and an external display unit is visible on the right.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
- ഉപകരണം പ്രവർത്തിപ്പിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക.
- Keep the device away from water or other liquids to prevent electric shock.
- ഉപകരണം തുറക്കരുത് casing. എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക.
- നൽകിയിരിക്കുന്ന പവർ അഡാപ്റ്ററും കേബിളും മാത്രം ഉപയോഗിക്കുക.
- പവർ ഔട്ട്ലെറ്റ് വോള്യവുമായി പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കുകtagഉപകരണത്തിന്റെ ഇ ആവശ്യകതകൾ.
- Unplug the device from the power source before cleaning or when not in use for extended periods.
- Keep hands and loose clothing away from the bill feeding mechanism during operation.
3. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ ഉണ്ടോ എന്ന് പരിശോധിക്കുക:
- 1 x FOHERE Professional Bill Counter H-A16
- 1 x പവർ കേബിൾ
- 1 x ക്ലീനിംഗ് ബ്രഷ്
- 1 x External LCD Display
- 1 x ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
ചിത്രം 3.1: കഴിഞ്ഞുview of the FOHERE Bill Counter H-A16 dimensions and included accessories.
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
The FOHERE H-A16 Bill Counter features a user-friendly design with a clear LCD display and intuitive controls. Key components include:
- ഹോപ്പർ: Where bills are loaded for counting.
- സ്റ്റാക്കർ: Where counted bills are collected.
- നിയന്ത്രണ പാനൽ: Buttons for mode selection, batch settings, and other functions.
- LCD ഡിസ്പ്ലേ: Shows counting results, error messages, and mode indicators.
- External Display Port: For connecting the included external display.
- സെൻസറുകൾ: UV, MG, IR, DD for counterfeit detection.
Image 4.1: Design features emphasizing efficiency and durability, including high-strength materials, user-friendly controls, and an improved bill rotor.
5. സജ്ജീകരണം
- അൺപാക്ക്: Carefully remove the bill counter and all accessories from the packaging.
- പ്ലേസ്മെൻ്റ്: Place the device on a stable, flat, and dry surface, ensuring adequate ventilation.
- പവർ കണക്ഷൻ: Connect the power cable to the device's power input and then plug it into a suitable electrical outlet.
- ബാഹ്യ ഡിസ്പ്ലേ (ഓപ്ഷണൽ): If desired, connect the external LCD display to the designated port on the back of the bill counter.
- പവർ ഓൺ: Press the power switch, usually located on the back or side of the machine. The device will perform a self-test, and the display will light up.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The FOHERE H-A16 offers multiple counting modes and advanced counterfeit detection.
6.1 അടിസ്ഥാന കൗണ്ടിംഗ്
- Ensure the machine is powered on and in the default counting mode (usually AUTO).
- Fan out the bills to prevent them from sticking together.
- Place the stack of bills neatly into the hopper. Ensure they are aligned correctly and not folded or crumpled.
- The machine will automatically start counting. The count will be displayed on the LCD screen.
- Once counting is complete, remove the bills from the stacker.
6.2 എണ്ണൽ രീതികൾ
Use the control panel buttons to select different operational modes:
- ഓട്ടോ മോഡ്: The default mode for continuous counting.
- ബാച്ച് മോഡ്: Allows you to count bills in specific quantities. Press the 'BATCH' button, then use the numeric keys or '+' / '-' buttons to set the desired batch size (e.g., 10, 20, 50, 100). The machine will stop after counting the set number of bills.
- മോഡ് ചേർക്കുക: For cumulative counting. Each new count is added to the previous total. Press the 'ADD' button to activate.
- VALUE മോഡ്: Calculates the total monetary value of a stack of bills. പ്രധാനപ്പെട്ടത്: This mode only works accurately for bills of the same denomination. Manually separate bills of different denominations and count them individually in this mode. Press the 'VALUE' button and select the denomination.
Image 6.1: Illustration of the four professional counting modes: Count, Add, Batch, and Value calculation.
Image 6.2: Display in Value Counting Mode, showing the quantity of bills and their total value. Note: Only count one denomination at a time for accurate value calculation.
6.3 വ്യാജ തിരിച്ചറിയൽ
The FOHERE H-A16 is equipped with multiple detection technologies:
- UV (Ultraviolet): Detects UV features present in genuine banknotes.
- MG (Magnetic): Scans for magnetic ink patterns on bills.
- IR (Infrared): Checks for infrared security features.
- DD (Dimension Detection): Verifies the physical dimensions of the banknotes.
If a suspicious bill is detected, the machine will automatically stop, display an error message on the screen, and emit an audible alarm. Remove the suspicious bill and press 'RESTART' to continue counting.

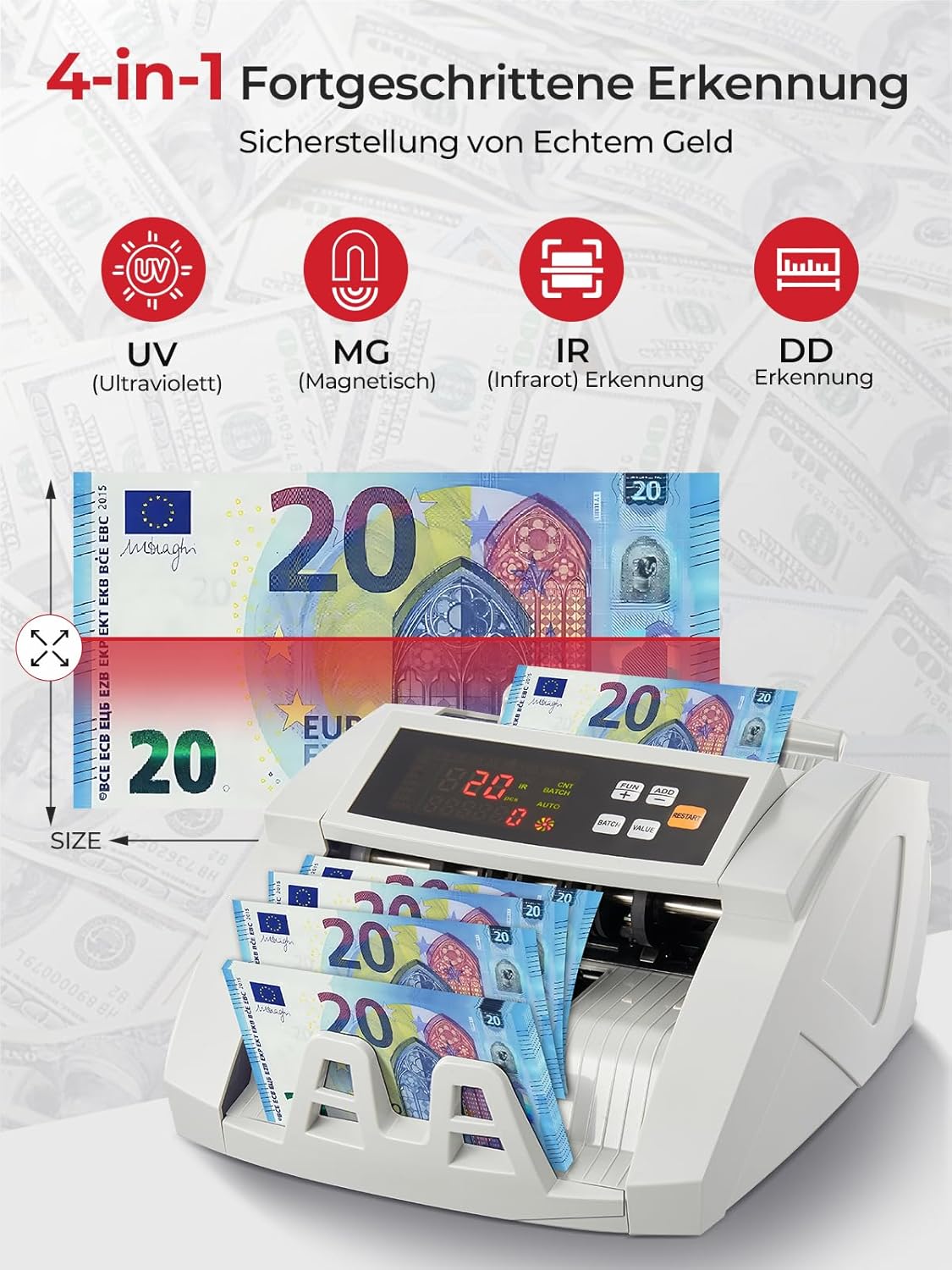

Image 6.3: Visual representation of the 4-in-1 advanced counterfeit detection system (UV, MG, IR, DD).
7. പരിപാലനം
Regular maintenance ensures the accuracy and longevity of your bill counter.
7.1 വൃത്തിയാക്കൽ
- പവർ ഓഫ്: വൃത്തിയാക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും മെഷീൻ ഓഫ് ചെയ്ത് അൺപ്ലഗ് ചെയ്യുക.
- പൊടി നീക്കം: Use the provided cleaning brush or a soft, dry cloth to gently remove dust and debris from the hopper, stacker, and internal sensors.
- സെൻസർ ക്ലീനിംഗ്: Pay special attention to the UV, MG, and IR sensors. Accumulated dust can affect detection accuracy. Use a soft, lint-free cloth, possibly lightly dampened with isopropyl alcohol, to clean the sensor surfaces. Ensure they are completely dry before powering on.
- പുറം: മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിച്ച് മെഷീനിന്റെ പുറംഭാഗം തുടയ്ക്കുക. അബ്രസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
7.2 സംഭരണം
When not in use for extended periods, store the bill counter in a clean, dry place, away from direct sunlight and extreme temperatures.
8. പ്രശ്നപരിഹാരം
പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ പരിഹാരങ്ങളും അറിയാൻ താഴെ കൊടുത്തിരിക്കുന്ന പട്ടിക കാണുക:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| മെഷീൻ പവർ ഓണാക്കുന്നില്ല | Power cable not connected; Power switch off; Power outlet issue | Check power cable connection; Ensure power switch is ON; Try a different power outlet. |
| ബില്ലുകൾ ഇടയ്ക്കിടെ തടസ്സപ്പെടും | Bills not fanned out; Bills are crumpled/folded; Dust on rollers/sensors | Fan out bills before loading; Straighten bills; Clean rollers and sensors as per maintenance section. |
| Inaccurate counting results | Dust on sensors; Bills not inserted correctly; Worn rollers | Clean all sensors; Re-insert bills properly; Contact support if rollers appear worn. |
| വ്യാജ തിരിച്ചറിയൽ പിശകുകൾ | Dust on UV/MG/IR sensors; Bills are heavily worn or damaged | Clean UV, MG, and IR sensors; Try counting the bill manually or with another known genuine bill for comparison. |
| ബാഹ്യ ഡിസ്പ്ലേ പ്രവർത്തിക്കുന്നില്ല | Cable not connected properly; Faulty display unit | Check the connection cable; Test with another external display if available, or contact support. |
9 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ബ്രാൻഡ് | ഇവിടെ |
| മോഡൽ നമ്പർ | H-A16 |
| എണ്ണൽ വേഗത | മിനിറ്റിന് 1100 ബില്ലുകൾ വരെ |
| വ്യാജ കണ്ടെത്തൽ | UV (Ultraviolet), MG (Magnetic), IR (Infrared), DD (Dimension Detection) |
| ഹോപ്പർ കപ്പാസിറ്റി | 200 ബില്ലുകൾ |
| സ്റ്റാക്കർ ശേഷി | 200 ബില്ലുകൾ |
| പ്രദർശിപ്പിക്കുക | LCD, External Display |
| ഉൽപ്പന്ന അളവുകൾ (L x W x H) | 28 x 23.5 x 16 സെ.മീ |
| ഇനത്തിൻ്റെ ഭാരം | 3.05 കിലോഗ്രാം |
| Countable Banknote Size | 50 x 100 മിമി മുതൽ 90 x 170 മിമി വരെ |
| വൈദ്യുതി വിതരണം | 220V 50Hz |
| വൈദ്യുതി ഉപഭോഗം | <80W |
| നിറം | വെള്ള |
Image 9.1: Performance metrics of the FOHERE Bill Counter, including counting speed and capacities.
10. വാറൻ്റിയും പിന്തുണയും
FOHERE products are manufactured to high-quality standards. For warranty information, please refer to the documentation provided with your purchase or contact your retailer. If you encounter any issues or have questions regarding the operation or maintenance of your FOHERE Professional Bill Counter H-A16, please contact FOHERE customer support for assistance.
