1 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ
Please read and understand all instructions before beginning installation and use. Failure to follow these instructions could result in electric shock, fire, or serious personal injury.
- ഇലക്ട്രിക്കൽ സുരക്ഷ: Always disconnect power at the main circuit breaker before installing, cleaning, or servicing the fan. Ensure all electrical connections comply with local codes and ordinances.
- മൗണ്ടിംഗ്: The ceiling fan must be mounted to a structurally sound ceiling joist or outlet box capable of supporting the fan's weight (approximately 15 lbs). Use only the hardware provided.
- ബ്ലേഡ് ക്ലിയറൻസ്: Ensure there is at least 7 feet (2.13 meters) of clearance from the floor to the bottom edge of the fan blades. Maintain adequate clearance from walls and other obstructions.
- മോട്ടോർ: This fan uses a DC motor. Do not attempt to connect it to an AC-only power source without proper conversion.
- Damp റേറ്റിംഗ്: This fan is rated for DRY Indoor and DAMP Covered Outdoor use. Do not expose to direct water spray or rain.
2. പാക്കേജ് ഉള്ളടക്കം
Verify that all components are present before installation. If any parts are missing or damaged, contact Ohniyou customer support.
- സീലിംഗ് ഫാൻ മോട്ടോർ ഹൗസിംഗ്
- 8 Aluminum Fan Blades
- Remote Control with Wall Bracket (2x AAA batteries not included)
- ഡൗൺറോഡുകൾ (8-ഇഞ്ച്, 16-ഇഞ്ച്)
- മ Bra ണ്ടിംഗ് ബ്രാക്കറ്റും ഹാർഡ്വെയറും
- Canopy and Canopy Ring
- ഇൻസ്ട്രക്ഷൻ മാനുവൽ
3 സ്പെസിഫിക്കേഷനുകൾ
| ബ്രാൻഡ് | Ohniyou |
| മോഡലിൻ്റെ പേര് | GLX107 |
| വലിപ്പം | 72 ഇഞ്ച് |
| ബ്ലേഡുകളുടെ എണ്ണം | 8 |
| ബ്ലേഡ് മെറ്റീരിയൽ | അലുമിനിയം |
| മോട്ടോർ തരം | ബ്രഷ് ഇല്ലാത്ത ഡിസി മോട്ടോർ |
| എയർ ഫ്ലോ കപ്പാസിറ്റി | മിനിറ്റിന് 6616 ക്യുബിക് അടി (CFM) |
| ശബ്ദ നില | Less than 30 dB (Quiet DC Motor) |
| നിയന്ത്രണ രീതി | റിമോട്ട് കൺട്രോൾ, സ്മാർട്ട്ഫോൺ ആപ്പ് |
| വേഗതകളുടെ എണ്ണം | 6 |
| പ്രത്യേക സവിശേഷതകൾ | Reversible Function, Timer (1H/2H/4H), Natural Wind Mode |
| മുറിയുടെ തരം | Garage, Living Room, Shop, Workshop |
| ഇൻഡോർ/ഔട്ട്ഡോർ ഉപയോഗം | ഇൻഡോർ, കവേർഡ് ഔട്ട്ഡോർ (D)amp റേറ്റുചെയ്തത്) |
| ഉൽപ്പന്ന അളവുകൾ | 30.5"D x 11.8"W x 9.45"H (Fan body only, without blades) |
| ഇനത്തിൻ്റെ ഭാരം | 15 പൗണ്ട് |
| വാല്യംtage | 120 വോൾട്ട് (എസി) |
| വാട്ട്tage | 65 വാട്ട്സ് |
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
This section provides general guidance. Refer to the detailed installation instructions included in your package for specific steps and diagrams.
4.1 മൗണ്ടിംഗ് ഓപ്ഷനുകൾ
The fan comes with two down-rods (8-inch and 16-inch) to accommodate various ceiling heights. It can be installed on flat ceilings or slanted ceilings with an angle of up to 15 degrees.
Figure 4.1: Fan Dimensions and Mounting Options (Flat and Sloped Ceilings)
4.2 പൊതുവായ ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ
- പവർ ഓഫ് ചെയ്യുക: Before starting, ensure the power supply to the installation location is turned off at the circuit breaker.
- മൗണ്ടിംഗ് ബ്രാക്കറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: Securely attach the mounting bracket to a ceiling joist or an approved outlet box.
- ഡൗൺറോഡ് കൂട്ടിച്ചേർക്കുക: Attach the chosen downrod (8-inch or 16-inch) to the fan motor housing.
- ഹാംഗ് ഫാൻ: ഫാൻ അസംബ്ലി ശ്രദ്ധാപൂർവ്വം ഉയർത്തി മൗണ്ടിംഗ് ബ്രാക്കറ്റിൽ തൂക്കിയിടുക.
- വയർ കണക്ഷനുകൾ: Connect the electrical wires according to the wiring diagram in the detailed manual.
- ബ്ലേഡുകൾ ഘടിപ്പിക്കുക: Securely attach the 8 aluminum blades to the motor housing.
- മേലാപ്പ് ഇൻസ്റ്റാൾ ചെയ്യുക: Slide the canopy up and secure it to cover the wiring and mounting bracket.
- പവർ പുന ore സ്ഥാപിക്കുക: ഇൻസ്റ്റാളേഷൻ പൂർത്തിയായി എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമായിക്കഴിഞ്ഞാൽ, സർക്യൂട്ട് ബ്രേക്കറിൽ പവർ പുനഃസ്ഥാപിക്കുക.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your Ohniyou ceiling fan can be controlled using the included remote control or a smartphone application.
5.1 റിമോട്ട് കൺട്രോൾ ഓപ്പറേഷൻ
The remote control allows for easy adjustment of fan settings. Install 2x AAA batteries (not included) into the remote before use. A wall-fixed bracket is provided for convenient storage.
Figure 5.1: Multifunctional Remote Control Layout
- ഫാൻ ഓൺ/ഓഫ്: Press the 'FAN ON/OFF' button to turn the fan on or off.
- വേഗത ക്രമീകരണം: Use buttons '1' through '6' to select desired fan speed. '1' is the lowest speed, '6' is the highest.
- പ്രകൃതി കാറ്റ്: Activates a mode that randomly changes fan speed to simulate natural breezes.
- Reversible Motor (Forward/Reverse): Press 'F' for forward rotation (summer mode, downward airflow for cooling) or 'R' for reverse rotation (winter mode, upward airflow for circulating warm air).
- ടൈമർ ക്രമീകരണം: Press '1H', '2H', or '4H' to set the fan to automatically turn off after 1, 2, or 4 hours, respectively.
- Turn Off The Beep: Press the speaker icon button to mute the fan's operational beeps.
- ജോടിയാക്കൽ: If the remote is not responding, press the 'Pairing & Fan Off' button to re-pair the remote with the fan.
5.2 സ്മാർട്ട്ഫോൺ ആപ്പ് നിയന്ത്രണം
The fan can be controlled via a smartphone app, offering additional smart features and convenience.
Figure 5.2: Smartphone App Interface for Fan Control
- അപ്ലിക്കേഷൻ ഡൗൺലോഡുചെയ്യുക: Scan the QR code provided in the detailed manual or visit https://www.jasonghost.com/tinysmart/ to download the 'Tiny Smart' app.
- ബ്ലൂടൂത്ത് പ്രവർത്തനക്ഷമമാക്കുക: നിങ്ങളുടെ ഫോണിന്റെ ബ്ലൂടൂത്ത് ഓണാക്കുക.
- ആപ്പ് തുറക്കുക: Return to the app interface.
- Power Cycle Fan: Turn off the wall switch connected to the fan, wait 5 seconds, then turn it on again.
- ജോടി: Within the app, follow the prompts to 'Hit the Pair button' to connect your fan.
5.3 റിവേഴ്സബിൾ ഫംഗ്ഷൻ
വർഷം മുഴുവനും സുഖകരമായി ഉപയോഗിക്കുന്നതിനായി ഫാനിൽ ഒരു റിവേഴ്സിബിൾ മോട്ടോർ ഉണ്ട്.
Figure 5.3: Reversible 6-Speed Function for Summer and Winter
- സമ്മർ മോഡ് (മുന്നോട്ട്): ബ്ലേഡുകൾ എതിർ ഘടികാരദിശയിൽ കറങ്ങുന്നു, വായുവിനെ താഴേക്ക് തള്ളി തണുപ്പിക്കുന്ന കാറ്റ് സൃഷ്ടിക്കുന്നു.
- വിന്റർ മോഡ് (റിവേഴ്സ്): ബ്ലേഡുകൾ ഘടികാരദിശയിൽ കറങ്ങുന്നു, സീലിംഗിന് സമീപം കുടുങ്ങിക്കിടക്കുന്ന ഊഷ്മള വായു മുകളിലേക്ക് വലിച്ചെടുക്കുന്നു.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ മികച്ച പ്രകടനം ഉറപ്പാക്കുകയും നിങ്ങളുടെ സീലിംഗ് ഫാനിന്റെ ആയുസ്സ് വർദ്ധിപ്പിക്കുകയും ചെയ്യുന്നു.
- വൃത്തിയാക്കൽ: ഒരു സോഫ്റ്റ് ഉപയോഗിക്കുക, ഡിamp cloth to clean the fan blades and motor housing. Do not use abrasive cleaners or solvents. Ensure power is off before cleaning.
- ബ്ലേഡ് പരിശോധന: എല്ലാ ബ്ലേഡ് സ്ക്രൂകളും ഇറുകിയതാണെന്ന് ഇടയ്ക്കിടെ പരിശോധിക്കുക. അയഞ്ഞ ബ്ലേഡുകൾ ആടിയുലയുന്നതിനും ശബ്ദത്തിനും കാരണമാകും.
- മൗണ്ടിംഗ് പരിശോധന: Annually inspect the mounting hardware to ensure it remains secure.
- ലൂബ്രിക്കേഷൻ ആവശ്യമില്ല: ഡിസി മോട്ടോർ സ്ഥിരമായി ലൂബ്രിക്കേറ്റ് ചെയ്തിരിക്കുന്നതിനാൽ അധിക ഓയിലിംഗ് ആവശ്യമില്ല.
7. പ്രശ്നപരിഹാരം
If you experience issues with your fan, refer to the following common problems and solutions.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഫാൻ ആരംഭിക്കുന്നില്ല | No power to the fan; Loose wire connections; Remote not paired; Dead remote batteries | Check circuit breaker; Verify all wire connections are secure; Re-pair remote (see Section 5.1); Replace remote batteries. |
| ഫാൻ ശബ്ദമുണ്ടാക്കുന്നു | Loose blade screws; Loose mounting hardware; Fan not balanced | Tighten all blade screws; Ensure mounting bracket is secure; Check for proper blade balance (refer to detailed manual for balancing kit instructions if needed). |
| റിമോട്ട് കൺട്രോൾ പ്രവർത്തിക്കുന്നില്ല | Dead batteries; Remote not paired; Obstruction between remote and fan receiver | Replace remote batteries; Re-pair remote (see Section 5.1); Ensure clear line of sight to fan receiver. |
| ആപ്പ് നിയന്ത്രണം പ്രവർത്തിക്കുന്നില്ല | Bluetooth off; Fan not paired with app; Incorrect app usage | Ensure phone's Bluetooth is on; Follow app pairing instructions (see Section 5.2); Refer to app's help section. |
If problems persist after attempting these solutions, please contact Ohniyou customer support.
8. വാറൻ്റിയും പിന്തുണയും
For warranty information, technical support, or replacement parts, please contact Ohniyou customer service through the retailer where the product was purchased or visit the official Ohniyou website. Please have your model number (GLX107) and purchase date available when contacting support.
9. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Ohniyou 72-inch industrial ceiling fan is designed for large spaces, offering powerful airflow with quiet operation and smart control options.

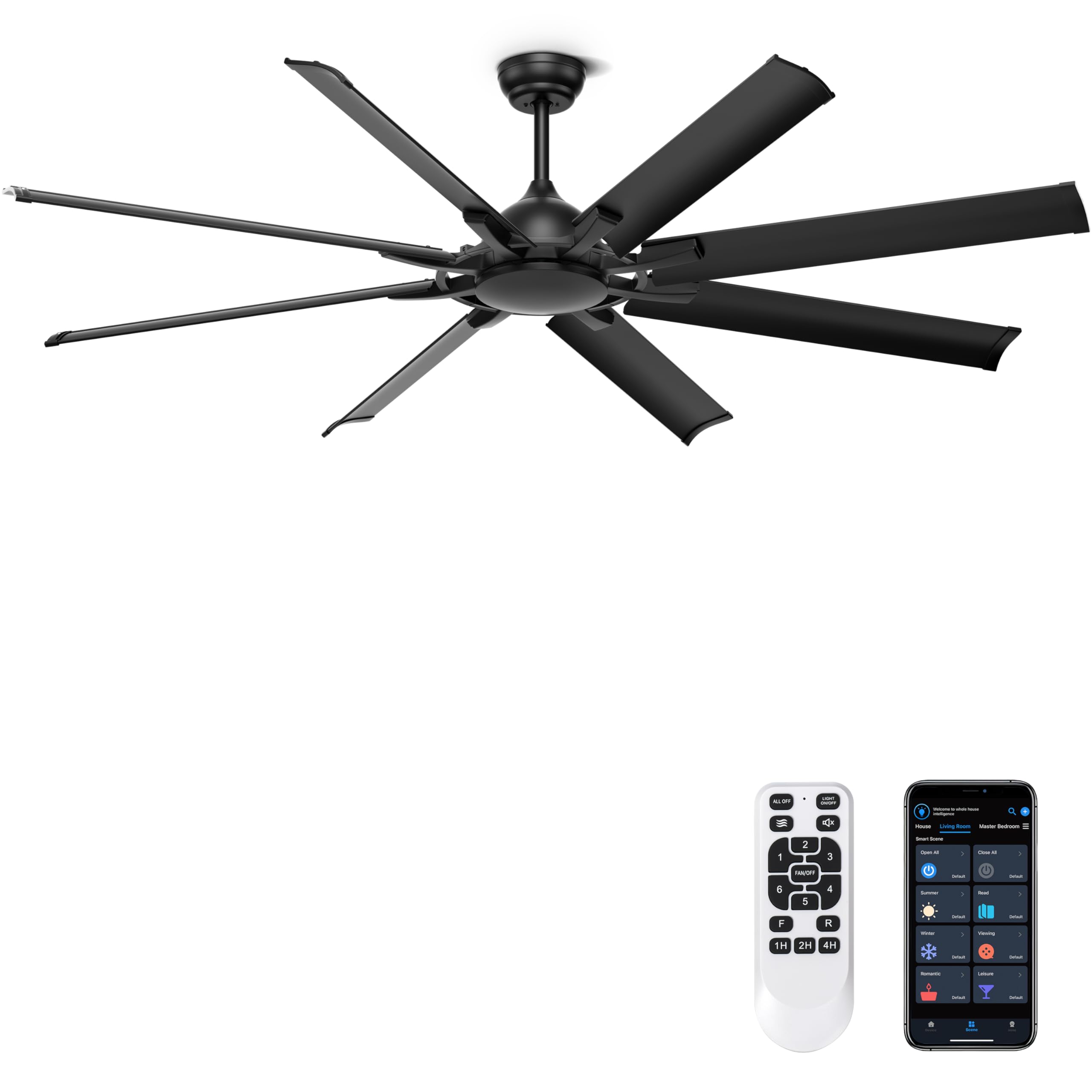

Figure 9.1: Ohniyou 72-Inch Industrial Ceiling Fan
ചിത്രം 9.2: പ്രധാന ഉൽപ്പന്ന സവിശേഷതകൾ
9.1 Quiet and Energy-Saving DC Motor
The fan features a quiet DC motor, operating at less than 30 dB, ensuring a peaceful environment while being highly energy-efficient.
Figure 9.3: Quiet Operation of the Ceiling Fan
Figure 9.4: Energy-Saving DC Motor Benefits
9.2 Durable Aluminum Blades
Equipped with 8 premium metal fan blades, designed for durability and efficient air movement.
Figure 9.5: High-Quality Aluminum Blades
9.3 വൈവിധ്യമാർന്ന ആപ്ലിക്കേഷൻ
This large industrial fan is suitable for various environments, including living rooms, covered outdoor patios, shops, and garages.
Figure 9.6: Fan in a Living Room Setting
Figure 9.7: Fan in a Covered Outdoor Patio Setting
Figure 9.8: Fan in a Garage Setting
