1. ആമുഖം
This manual provides detailed instructions for the safe and effective use of your NJTY Non-Contact Voltage Tester, Model T-03A. This device is designed for non-contact detection of AC voltage, offering a safe method for identifying live wires, checking for circuit breaks, and performing general electrical troubleshooting.
Image 1: NJTY Non-Contact Voltage Tester, Model T-03A. This image shows the overall design of the voltage tester, highlighting its compact and pen-like form factor with a red and black casing, green and red buttons, and an integrated LED flashlight at the tip.
2 സുരക്ഷാ വിവരങ്ങൾ
Always adhere to local safety regulations and practices when working with electricity. This device is designed to enhance safety, but it does not replace proper electrical safety procedures. Failure to follow these instructions may result in electric shock, injury, or death.
- Do not use the tester if it appears damaged or is not operating correctly.
- Verify the tester's functionality on a known live circuit before and after each use.
- Always wear appropriate personal protective equipment (PPE), such as insulated gloves and safety glasses.
- നിർദ്ദിഷ്ട വോളിയം കവിയരുത്tage range (12V-1000V AC or 48V-1000V AC).
- Keep fingers behind the finger guard during operation.
- Avoid direct contact with live conductors. This is a non-contact device.
- Do not use the device in wet conditions or in explosive atmospheres.
- The integrated laser pointer should not be aimed directly at eyes or reflective surfaces.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
നിങ്ങളുടെ വോള്യത്തിന്റെ ഘടകങ്ങളുമായി പരിചയപ്പെടുക.tagഇ ടെസ്റ്റർ:
Image 2: Diagram illustrating the key components of the NJTY Voltage Tester. Labels include the NCV sensor head (probe), laser pointer, flashlight, signal/indicator lights, high/low signal indicator, power button, sensitivity switch (H/L), lighting/laser switch, and battery cover.
- Probe (NCV Sensor Head): എസി വോള്യം കണ്ടെത്തുന്നുtagസമ്പർക്കമില്ലാതെ ഇ.
- ലേസർ പോയിന്റർ: Emits a red laser for targeting test points.
- ഫ്ലാഷ്ലൈറ്റ്: കുറഞ്ഞ വെളിച്ചത്തിൽ പ്രകാശം നൽകുന്നു.
- Signal / Indicator: Visual indication of voltagഇ കണ്ടെത്തൽ.
- High/Low Signal Indicator: Displays the detected voltagഇ ലെവൽ.
- പവർ ബട്ടൺ: ഉപകരണം ഓണും ഓഫും ചെയ്യുന്നു.
- Sensitivity Switch (H/L): Toggles between high and low sensitivity modes.
- Lighting / Laser Switch: Activates the flashlight or laser pointer.
- ബാറ്ററി കവർ: Access point for battery replacement.
4. സജ്ജീകരണം
4.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ
The NJTY Voltage Tester requires two AAA batteries (included). To install or replace batteries:
- Unscrew the battery cover at the bottom of the tester (refer to Image 2, item 9).
- ശരിയായ പോളാരിറ്റി (+/-) ഉറപ്പാക്കിക്കൊണ്ട് രണ്ട് 1.5V AAA ബാറ്ററികൾ ഇടുക.
- Replace the battery cover and screw it securely.
ചിത്രം 3: ക്ലോസ്-അപ്പ് view of the battery cover at the base of the NJTY Voltage Tester, showing how it can be unscrewed for battery access.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 പവർ ഓൺ/ഓഫ്
- പവർ ഓണാക്കാൻ, അമർത്തിപ്പിടിക്കുക പവർ ബട്ടൺ (refer to Image 2, item 6) until the indicator lights illuminate.
- പവർ ഓഫ് ചെയ്യുന്നതിന്, അമർത്തിപ്പിടിക്കുക പവർ ബട്ടൺ again. The device will also automatically shut down after five minutes of inactivity to conserve battery life.
5.2 Sensitivity Modes
The tester features two sensitivity modes for different applications:
- High Sensitivity Mode (12V-1000V AC): Suitable for detecting lower voltages or for general detection. Press the Sensitivity Switch (H/L) (refer to Image 2, item 7) to select this mode.
- Low Sensitivity Mode (48V-1000V AC): Ideal for detecting higher voltages or when precise localization is needed to avoid false positives from adjacent wires. Press the Sensitivity Switch (H/L) ഈ മോഡ് തിരഞ്ഞെടുക്കാൻ.
Image 4: Comparison of high and low sensitivity modes. The top row shows high sensitivity (12-1000V) detecting live wire and null wire. The bottom row shows low sensitivity (48-1000V) detecting live wire and null wire, demonstrating how the tester indicates voltage presence with visual and audible alerts.
5.3 നോൺ-കോൺടാക്റ്റ് വോളിയംtagഇ (NCV) കണ്ടെത്തൽ
എസി വോള്യം കണ്ടെത്താൻtage:
- Turn on the tester and select the desired sensitivity mode.
- സ്ഥാപിക്കുക Probe (NCV Sensor Head) near the conductor, outlet, or device you wish to test.
- എസി വോള്യം ആണെങ്കിൽtage is detected, the tester will emit an audible alarm and the Signal / Indicator lights will illuminate, with the High/Low Signal Indicator showing the relative strength of the detected field.
Image 5: The voltage tester in use, demonstrating NCV detection on an electrical outlet and a wire. It also shows the buzzer alarm, flashlight illuminating a circuit box, and the laser pointer targeting a ceiling light.
5.4 Breakpoint Testing
This feature helps locate breaks in live wires:
- Ensure the wire is live and the tester is in an appropriate sensitivity mode.
- നീക്കുക Probe (NCV Sensor Head) along the length of the wire.
- The tester will indicate voltage up to the point of the break. The absence of a signal beyond a certain point indicates a break in the circuit.
Image 6: Illustration of breakpoint testing. The tester indicates voltage on one side of a broken wire, and no voltage on the other side, pinpointing the location of the break.
5.5 ഫ്ലാഷ്ലൈറ്റ്
To activate the integrated LED flashlight for illuminating dark work areas:
- അമർത്തുക Lighting / Laser Switch (refer to Image 2, item 8) once.
- Press it again to turn off the flashlight.
Image 7: The integrated LED flashlight of the voltage tester illuminating a dark electrical panel, demonstrating its utility in low-light environments.
5.6 ലേസർ പോയിന്റർ
To activate the laser pointer for precise targeting:
- അമർത്തിപ്പിടിക്കുക Lighting / Laser Switch (refer to Image 2, item 8) for a few seconds.
- Release the button to turn off the laser pointer.
- ജാഗ്രത: Do not stare into the laser beam or point it at people or animals.

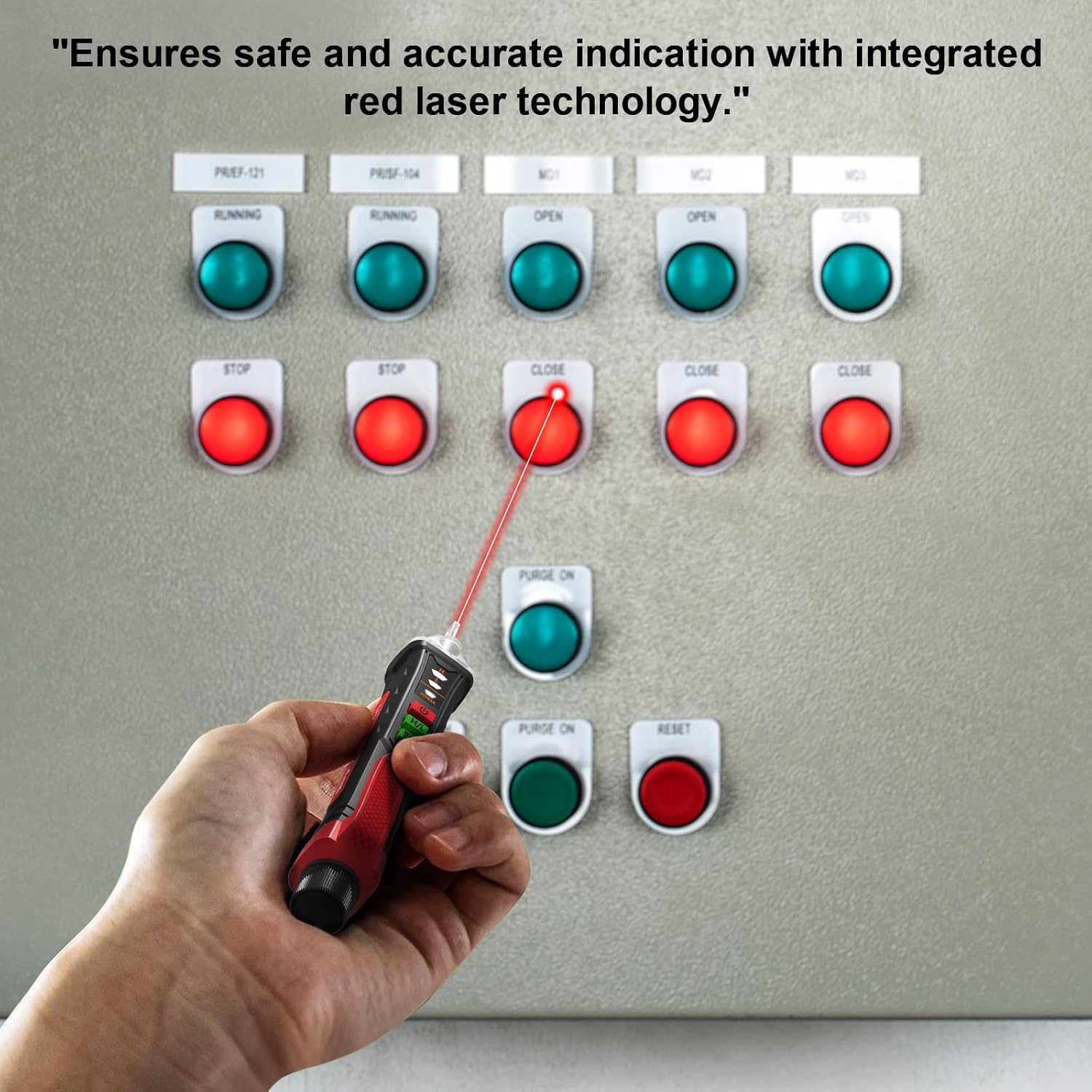

Image 8: A hand holding the voltage tester, using its red laser pointer to indicate a specific button on an electrical control panel, highlighting its precision targeting capability.
6. പരിപാലനം
- വൃത്തിയാക്കൽ: ഉണങ്ങിയതും മൃദുവായതുമായ തുണി ഉപയോഗിച്ച് ഉപകരണം തുടയ്ക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- സംഭരണം: Store the tester in a cool, dry place, away from direct sunlight and extreme temperatures. If storing for extended periods, remove the batteries to prevent leakage.
- ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ: കൃത്യമായ റീഡിംഗുകൾ ഉറപ്പാക്കാൻ കുറഞ്ഞ ബാറ്ററി സൂചകം ദൃശ്യമാകുമ്പോൾ ബാറ്ററികൾ ഉടൻ മാറ്റിസ്ഥാപിക്കുക.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ടെസ്റ്റർ പവർ ഓൺ ചെയ്യുന്നില്ല. | ഡെഡ് അല്ലെങ്കിൽ തെറ്റായി ഇൻസ്റ്റാൾ ചെയ്ത ബാറ്ററികൾ. | ബാറ്ററി പോളാരിറ്റി പരിശോധിക്കുക; ബാറ്ററികൾ മാറ്റിസ്ഥാപിക്കുക. |
| No detection on a known live circuit. | Low battery, incorrect sensitivity mode, or device malfunction. | Replace batteries, switch to high sensitivity mode (12V-1000V), or contact customer support. |
| False positives (detects voltage where none exists). | High sensitivity mode in a noisy electrical environment. | Switch to low sensitivity mode (48V-1000V). |
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ | ടി-03എ |
| ബ്രാൻഡ് | എൻജെടിവൈ |
| എസി വോളിയംtagഇ റേഞ്ച് | 12V-1000V (High Sensitivity), 48V-1000V (Low Sensitivity) |
| ആവൃത്തി | 50/60Hz |
| പവർ ഉറവിടം | 2 x 1.5V AAA ബാറ്ററികൾ |
| യാന്ത്രിക പവർ-ഓഫ് | 5 മിനിറ്റ് നിഷ്ക്രിയത്വത്തിന് ശേഷം |
| സൂചകങ്ങൾ | Audible alarm, LED indicator lights |
| അധിക സവിശേഷതകൾ | Integrated LED flashlight, Laser pointer, Breakpoint testing |
| ഉൽപ്പന്ന അളവുകൾ | 0.1 x 0.1 x 0.1 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 1.8 ഔൺസ് |
9. ബോക്സിൽ എന്താണുള്ളത്?
- 1 x NJTY Voltagഇ ടെസ്റ്റർ പേന
- 2 x 1.5V AAA ബാറ്ററികൾ
- 1 x English Manual (This document)
10. വാറൻ്റിയും പിന്തുണയും
NJTY provides comprehensive after-sales support for sixty months from the date of purchase. If you encounter any issues with your NJTY Non-Contact Voltage Tester, Model T-03A, please contact our customer service team for assistance. Please refer to your purchase documentation for specific contact details.
