1. ആമുഖം
The Chameye CB101 is an all-in-one 4K video conference camera system designed for small to medium conference rooms. This system integrates a 4K PTZ camera with 10x optical zoom and AI auto-tracking, along with a professional Bluetooth speakerphone featuring 360° voice pickup and AI noise cancellation. This manual provides detailed instructions for setting up, operating, and maintaining your CB101 system to ensure optimal performance for your video conferencing needs.
2. പാക്കേജ് ഉള്ളടക്കം
താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ദയവായി പരിശോധിക്കുക. ഏതെങ്കിലും ഇനങ്ങൾ നഷ്ടപ്പെട്ടിട്ടുണ്ടെങ്കിലോ കേടായിട്ടുണ്ടെങ്കിലോ, ദയവായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
Image: The Chameye CB101 package contents, including the 4K PTZ camera, S4 speakerphone, remote control, various cables (USB3.0, LAN, Power), power adapter, wireless dongle, wall-mount bracket, ceiling bracket, and user manual. Also shown are different installation methods: tripod, ceiling, wall, and desktop mount.
- 4K PTZ ക്യാമറ
- എസ് 4 സ്പീക്കർഫോൺ
- റിമോട്ട് കൺട്രോൾ
- USB3.0 കേബിൾ
- ലാൻ കേബിൾ
- പവർ കേബിൾ
- പവർ അഡാപ്റ്റർ
- വയർലെസ് ഡോംഗിൾ
- വാൾ-മ mount ണ്ട് ബ്രാക്കറ്റ്
- സീലിംഗ് ബ്രാക്കറ്റ്
- ഉപയോക്തൃ മാനുവൽ
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Chameye CB101 system integrates advanced video and audio technologies to provide a seamless conferencing experience.
3.1 പ്രധാന സവിശേഷതകൾ
- 4K UHD PTZ Camera: Equipped with a 1/2.5-inch CMOS sensor, delivering 4K (3840x2160) resolution at 30fps.
- 10x ഒപ്റ്റിക്കൽ സൂം: Allows for clear close-ups of participants even in larger rooms.
- AI ഓട്ടോ-ട്രാക്കിംഗ്: Automatically frames the active speaker, ensuring they remain the focus of the meeting.
- Multi-Interface Connectivity: Supports HDMI, USB 3.0, and LAN connections for video output.
- Professional Speakerphone: Features four built-in microphones with 360° voice pickup, covering an area of up to 5 meters (16 feet).
- AI നോയ്സ് റദ്ദാക്കൽ: Effectively reduces background noises like keyboard clicks and air conditioning for clear audio.
- വിശാലമായ അനുയോജ്യത: Plug-and-play with popular platforms such as Zoom, Microsoft Teams, Webex, OBS Studio, and more.
Image: An infographic detailing the Chameye CB101 system's features, including AI Tracking, 10x Optical Zoom, Multi-Interface (HDMI, USB3.0, LAN, TF Record, MIC IN), 4K UHD video, 16ft 360° Voice Pick-up, AI Noise Reduction, and Broad Compatibility with various conferencing platforms.
Image: A conference room setting demonstrating the AI auto-tracking feature of the Chameye 4K AI Tracking Conference Camera, highlighting how it keeps the active speaker in frame.
4. സജ്ജീകരണം
Follow these steps to set up your Chameye CB101 system.
4.1 ഫിസിക്കൽ ഇൻസ്റ്റലേഷൻ
The camera can be installed in various ways:
- ഡെസ്ക്ടോപ്പ് മൗണ്ട്: Place the camera on a flat surface near your display.
- ട്രൈപോഡ് മൗണ്ട്: Attach the camera to a standard tripod using the tripod screw hole.
- വാൾ മൗണ്ട്: Use the provided wall-mount bracket to secure the camera to a wall.
- സീലിംഗ് മൗണ്ട്: Use the provided ceiling bracket to mount the camera to the ceiling.
Position the speakerphone centrally on the conference table for optimal voice pickup.
4.2 സിസ്റ്റം ബന്ധിപ്പിക്കുന്നു
The CB101 offers multiple connection options for both the camera and the speakerphone.
Image: Diagram illustrating the three connection options for the Chameye speakerphone: Bluetooth 5.0, Wireless Dongle, and USB cable. A close-up of the speakerphone's USB-C port is also shown.
ക്യാമറ കണക്ഷനുകൾ:
- എച്ച്ഡിഎംഐ: Connect the camera to a display or capture card using an HDMI cable for video output.
- USB 3.0: Connect the camera to your computer using the USB 3.0 cable for video and control. This is typically used for direct connection to a conferencing PC.
- ലാൻ (ഇഥർനെറ്റ്): Connect the camera to your network for IP streaming and control. Power over Ethernet (PoE) is supported.
- ശക്തി: പവർ അഡാപ്റ്റർ ക്യാമറയിലേക്കും ഒരു പവർ ഔട്ട്ലെറ്റിലേക്കും ബന്ധിപ്പിക്കുക.
Speakerphone Connections:
- യൂഎസ്ബി കേബിൾ: Connect the speakerphone directly to your computer using the provided USB cable.
- വയർലെസ് ഡോംഗിൾ: Plug the wireless dongle into your computer's USB port. The speakerphone will automatically pair.
- ബ്ലൂടൂത്ത് 5.0: Pair the speakerphone with your device via Bluetooth. Refer to your device's Bluetooth settings for pairing instructions.
Once connected, ensure your operating system recognizes both the camera and speakerphone as audio and video devices.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
This section details how to operate your Chameye CB101 system during a conference.
5.1 ക്യാമറ പ്രവർത്തനം
- പവർ ഓൺ/ഓഫ്: Press the power button on the camera or use the remote control.
- PTZ നിയന്ത്രണം: Use the remote control to pan, tilt, and zoom the camera manually.
- 10x ഒപ്റ്റിക്കൽ സൂം: Adjust the zoom level using the remote control's zoom buttons.
- AI ഓട്ടോ-ട്രാക്കിംഗ്: Activate or deactivate AI auto-tracking via the remote control. When active, the camera will automatically follow the speaker.
- മുൻകൂട്ടി നിശ്ചയിച്ച സ്ഥാനങ്ങൾ: Save and recall specific camera positions using the preset buttons on the remote control.
5.2 Speakerphone Operation
- പവർ ഓൺ/ഓഫ്: Press and hold the power button on the speakerphone.
- വോളിയം നിയന്ത്രണം: Use the '+' and '-' buttons on the speakerphone to adjust the volume.
- നിശബ്ദമാക്കുക/അൺമ്യൂട്ടുചെയ്യുക: Press the microphone mute button to mute or unmute the microphones. The LED indicator will change color to show mute status.
- കോൾ നിയന്ത്രണം: Use the call answer/end button for managing calls on compatible platforms.
- ബ്ലൂടൂത്ത് ജോടിയാക്കൽ: If connecting via Bluetooth, press and hold the Bluetooth button to enter pairing mode.
5.3 സോഫ്റ്റ്വെയർ ഇന്റഗ്രേഷൻ
The Chameye CB101 is plug-and-play compatible with most video conferencing software. After connecting, select the Chameye camera as your video input and the Chameye speakerphone as your audio input/output within your chosen application's settings (e.g., Zoom, Microsoft Teams, Webഉദാ).

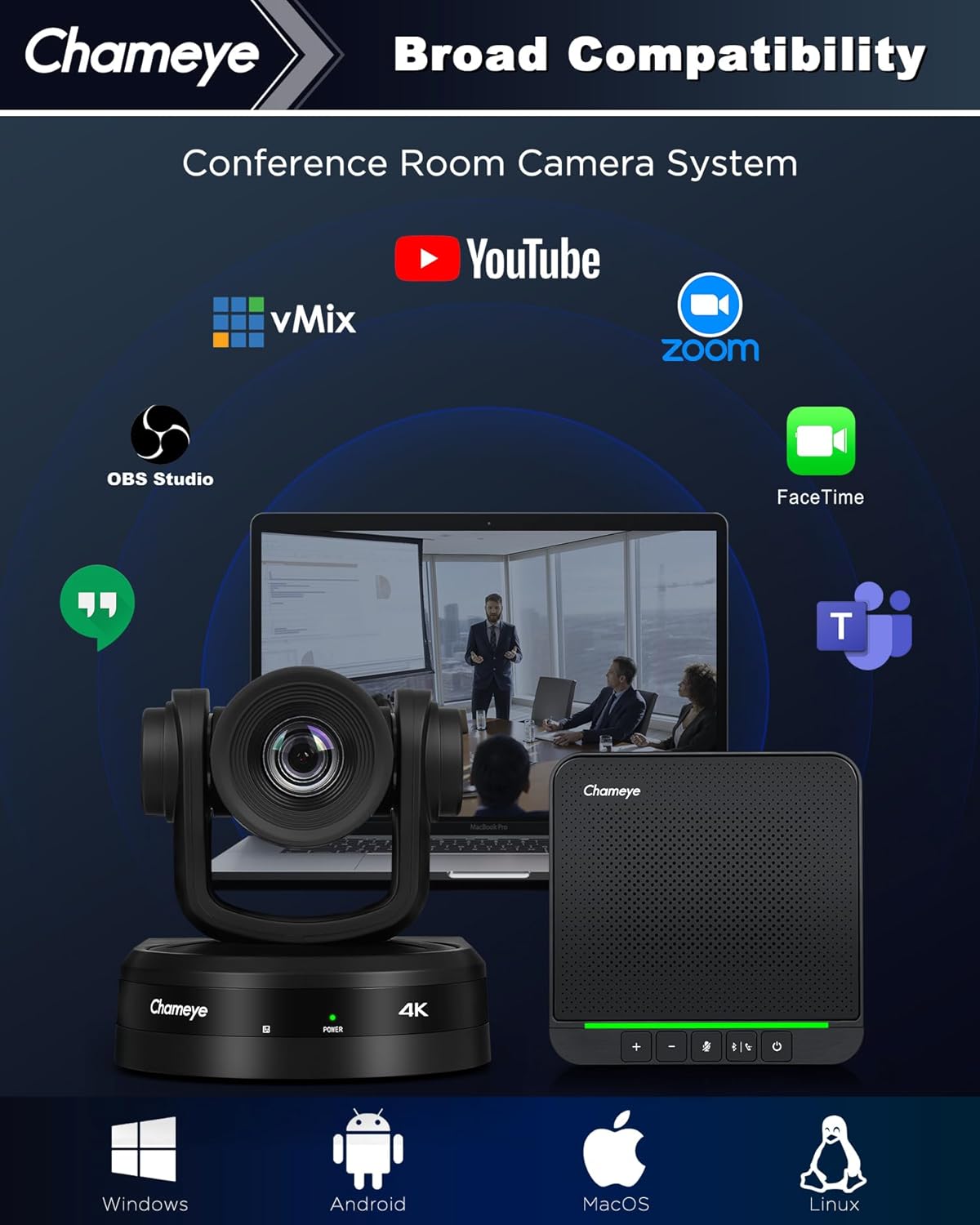

Image: An illustration showing the broad compatibility of the Chameye CB101 system with various operating systems (Windows, Android, MacOS, Linux) and conferencing platforms (YouTube, vMix, Zoom, OBS Studio, FaceTime, GoToMeeting, Microsoft Teams, Voov Meeting, Google Meet).
6. പരിപാലനം
Proper maintenance ensures the longevity and optimal performance of your Chameye CB101 system.
- വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the camera lens and speakerphone surfaces. Avoid abrasive cleaners or solvents.
- സംഭരണം: ദീർഘനേരം ഉപയോഗിക്കാത്തപ്പോൾ, നേരിട്ട് സൂര്യപ്രകാശം ഏൽക്കാത്ത ഒരു തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സിസ്റ്റം സൂക്ഷിക്കുക.
- കേബിൾ മാനേജുമെന്റ്: എല്ലാ കേബിളുകളും വൃത്തിയായി ക്രമീകരിച്ചിട്ടുണ്ടെന്നും കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാൻ സമ്മർദ്ദത്തിലല്ലെന്നും ഉറപ്പാക്കുക.
- ഫേംവെയർ അപ്ഡേറ്റുകൾ: Periodically check the Chameye official webപ്രകടനം മെച്ചപ്പെടുത്തുന്നതിനും പുതിയ സവിശേഷതകൾ ചേർക്കുന്നതിനുമായി ലഭ്യമായ ഏതെങ്കിലും ഫേംവെയർ അപ്ഡേറ്റുകൾക്കായി സൈറ്റ്.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your Chameye CB101 system, refer to the following common problems and solutions.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ക്യാമറയിൽ നിന്ന് വീഡിയോ ഔട്ട്പുട്ട് ഇല്ല. | Loose cable connection, incorrect input selection on display, camera not powered on, driver issue. | Check HDMI/USB 3.0/LAN cable connections. Ensure camera is powered on. Select correct input source on your display. Verify camera is selected as video source in conferencing software. Reinstall camera drivers if necessary. |
| No audio from speakerphone | Speakerphone not powered on, volume too low, muted, incorrect audio output selected. | Ensure speakerphone is powered on and not muted. Increase volume. Select Chameye speakerphone as audio output device in your computer's sound settings and conferencing software. |
| Microphones not picking up sound | Microphones muted, incorrect audio input selected, speakerphone too far from speaker. | Ensure microphones are not muted. Select Chameye speakerphone as audio input device in your computer's sound settings and conferencing software. Ensure speakerphone is within 5 meters (16 feet) of participants. |
| AI Auto-Tracking not working | Feature not activated, poor lighting conditions, subject too far or obscured. | Activate AI auto-tracking via the remote control. Ensure adequate lighting. Position subjects clearly within the camera's field of view. |
| റിമോട്ട് കൺട്രോൾ പ്രതികരിക്കുന്നില്ല | Dead batteries, line of sight blocked. | Replace batteries in the remote control. Ensure there is a clear line of sight between the remote and the camera's IR receiver. |
If the problem persists, please contact Chameye customer support.
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | CB101 |
| നിർമ്മാതാവ് | ചാമേയേ |
| വീഡിയോ ക്യാപ്ചർ റെസല്യൂഷൻ | 4K (3840x2160) @ 30fps |
| ഫോട്ടോ സെൻസർ ടെക്നോളജി | CMOS (1/2.5-inch, 8.51 megapixels) |
| ഒപ്റ്റിക്കൽ സൂം | 10x |
| പരമാവധി ഫോക്കൽ ദൈർഘ്യം | 57 മില്ലിമീറ്റർ |
| പരമാവധി അപ്പേർച്ചർ | 1.6 എഫ് |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | Ethernet, HDMI, USB (USB 3.0) |
| Speakerphone Microphones | 4 built-in, 360° voice pickup (up to 5m/16ft) |
| പ്രത്യേക സവിശേഷതകൾ | 10x optical zoom, 4K, Professional Conference Speakerphone, USB3.0/HDMI/LAN, Wireless Conference Speaker, AI Auto-Tracking, AI Noise Cancellation |
| ഉൽപ്പന്ന അളവുകൾ | 18.1 x 18.1 x 17.6 സെ.മീ; 3.8 കി.ഗ്രാം |
| നിറം | കറുപ്പ് |
9. വാറൻ്റി വിവരങ്ങൾ
Chameye products are covered by a limited warranty from the date of purchase. This warranty covers defects in materials and workmanship under normal use. It does not cover damage caused by misuse, accidents, unauthorized modifications, or external causes. Please retain your proof of purchase for warranty claims. For specific warranty terms and conditions, refer to the warranty card included in your package or visit the official Chameye webസൈറ്റ്.
10. ഉപഭോക്തൃ പിന്തുണ
If you require further assistance or have questions not covered in this manual, please contact Chameye customer support. Our team is available to help you with technical issues, product inquiries, and warranty services.
Please visit the official Chameye webബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ, പതിവുചോദ്യങ്ങൾ, അധിക ഉറവിടങ്ങൾ എന്നിവയ്ക്കുള്ള സൈറ്റ്.
