ORICO 10Gbps Magnetic M.2 Docking Station & USB C Hub User Manual

1. ആമുഖം

The ORICO 10Gbps Magnetic M.2 Docking Station is a versatile 8-in-1 USB-C hub and M.2 2230 NVMe enclosure designed to expand both storage and connectivity for your devices. It features multiple ports including HDMI 4K@60Hz, 10Gbps USB-C/A, SD/TF 3.0 card slots, 3.5mm AUX, and 100W Power Delivery. This manual provides instructions for setup, operation, and troubleshooting to ensure optimal performance.

2 സുരക്ഷാ വിവരങ്ങൾ

• ഉപകരണം വെള്ളം, തീ, നശിപ്പിക്കുന്ന വസ്തുക്കൾ എന്നിവയിൽ നിന്ന് അകറ്റി നിർത്തുക.
• ഉപകരണം ഡിസ്അസംബ്ലിംഗ് ചെയ്യാനോ റിപ്പയർ ചെയ്യാനോ പരിഷ്ക്കരിക്കാനോ ശ്രമിക്കരുത്.
• ശക്തമായ ആഘാതങ്ങൾക്ക് ഉപകരണം ഇടുകയോ ഇടുകയോ ചെയ്യുന്നത് ഒഴിവാക്കുക.
• അമിതമായി ചൂടാക്കുന്നത് തടയാൻ ഉപയോഗ സമയത്ത് ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.
• Use only compatible power adapters and cables.

3. പാക്കേജ് ഉള്ളടക്കം

ചിത്രം 1: പാക്കേജ് ഉള്ളടക്കം

• ORICO M.2 Magnetic Docking Station
• ഉപയോക്തൃ മാനുവൽ
• കാന്തിക വളയം
• Thermal Silicone x2
• Data Cable (USB-C to USB-C 20Gbps, 13cm)
• സ്ക്രൂഡ്രൈവർ
• സ്ക്രൂ

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

Figure 2: Product Features and Ports

The ORICO Magnetic M.2 Docking Station integrates an M.2 2230 NVMe enclosure with an 8-port USB-C hub. Key features include:

• M.2 2230 NVMe Enclosure: Supports M.2 M Key 2230 SSDs up to 2TB for expanded storage.
• കാന്തിക അറ്റാച്ച്മെൻ്റ്: Strong magnets for secure attachment to compatible devices. Includes a magnetic ring for non-magnetic surfaces.
• HDMI 4K@60Hz: For high-resolution video output to external displays.
• 10Gbps USB-C/A Ports: High-speed data transfer for large files.
• SD/TF 3.0 Card Slots: എളുപ്പത്തിനായി file transfer from memory cards.
• 3.5mm AUX പോർട്ട്: Supports external microphones for audio recording.
• 100W PD Pass-Through Port: Allows charging of connected devices while using the hub.

5. സജ്ജീകരണം

5.1 എസ്എസ്ഡി ഇൻസ്റ്റലേഷൻ

1. Unscrew the screws and open the bottom cover of the docking station.
2. Tilt the M.2 2230 NVMe SSD at approximately 30° to insert it into the slot.
3. Tighten the tail screws to secure the SSD.
4. Attach the thermal silicone pad to the top of the SSD.
5. Close the bottom cover and tighten all screws.

Figure 3: M.2 NVMe SSD Installation Steps

5.2 Magnetic Ring Installation

For devices without built-in magnetic attraction, use the included magnetic ring. Clean the back surface of your device, peel off the adhesive backing from the magnetic ring, and firmly attach it to the desired location on your device. This will allow the docking station to securely attach.

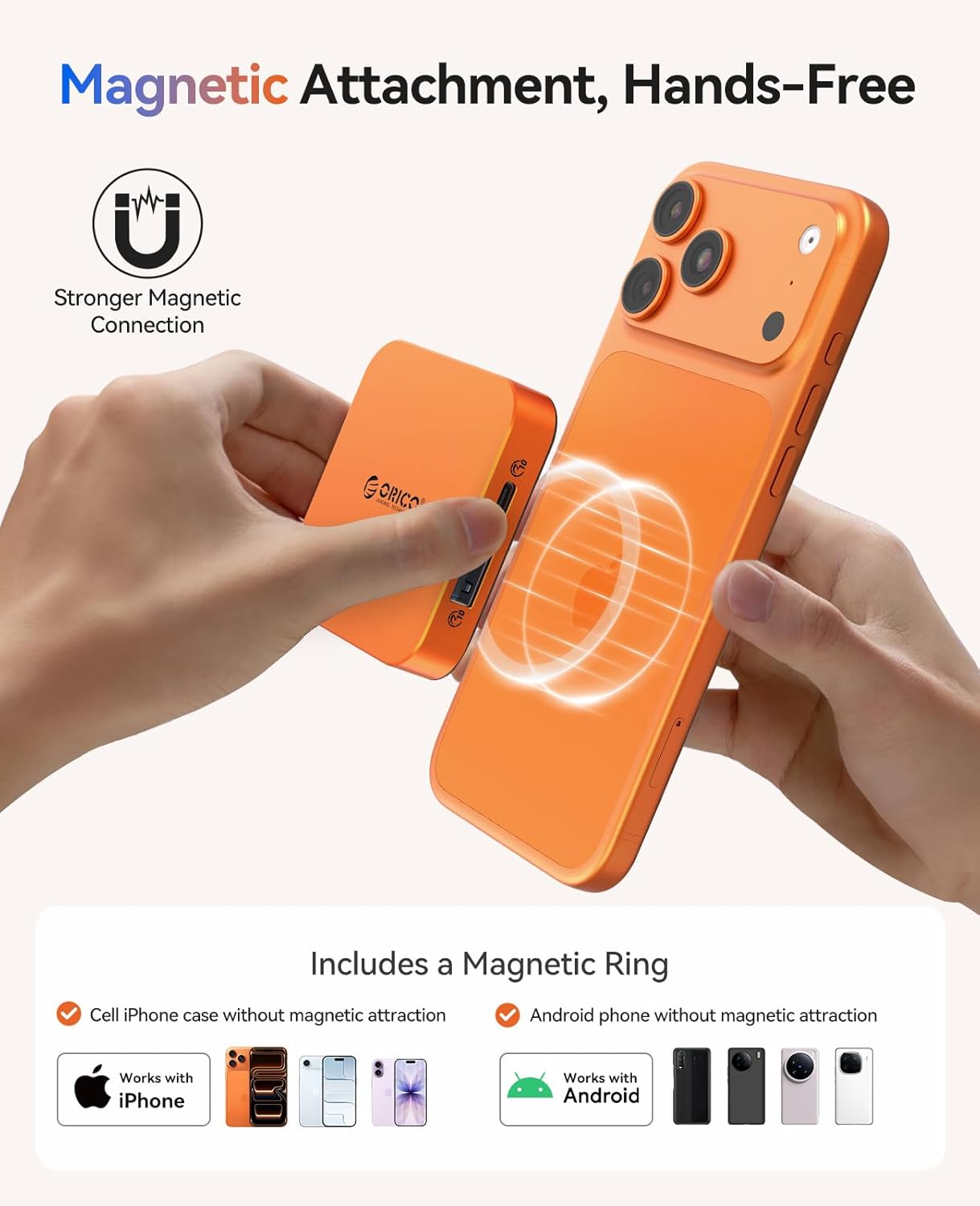

Figure 4: Magnetic Attachment to a Smartphone

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1 ഉപകരണങ്ങളിലേക്ക് ബന്ധിപ്പിക്കുന്നു

Connect the docking station to your iPhone, MacBook, iPad, Android device, or any other Type-C compatible device using the provided USB-C to USB-C data cable. The magnetic design allows for convenient attachment to the back of your device.

Figure 5: Wide Compatibility with USB-C Devices

6.2 ഡാറ്റ കൈമാറ്റം

Utilize the 10Gbps USB-C/A ports for high-speed data transfer. Insert SD or TF cards into their respective slots for quick file transfers. New SSDs require exFAT formatting on a PC before initial use.

ചിത്രം 6: ഹൈ-സ്പീഡ് ഡാറ്റ ട്രാൻസ്ഫർ ശേഷികൾ

6.3 ProRes Video Recording

For iPhone 15 Pro/Pro Max users, directly save 4K ProRes footage to the installed M.2 SSD or an inserted SD/TF card. The 3.5mm AUX port supports external microphones for enhanced audio recording.

Figure 7: ProRes Video Recording with External Storage

6.4 HDMI ഔട്ട്പുട്ട്

Connect an external monitor or TV to the HDMI 4K@60Hz port for screen mirroring. This is ideal for presentations, gaming, or watching movies.

Figure 8: HDMI 4K@60Hz Output to External Display

6.5 പവർ ഡെലിവറി (PD)

The 100W PD pass-through port allows you to charge your phone or laptop via a power adapter or power bank while simultaneously using the hub's other functions. This prevents data transfer interruptions due to low battery.

Figure 9: 100W Power Delivery Functionality

7 അനുയോജ്യത

The ORICO Magnetic M.2 Docking Station is widely compatible with USB-C devices, including:

• iPhones (15 Pro/Pro Max and newer for direct ProRes recording, others with adapter)
• മാക്ബുക്കുകൾ
• ഐപാഡുകൾ
• Android ഉപകരണങ്ങൾ
• Other Type-C enabled laptops and tablets

8. പരിപാലനം

• ഉപകരണം വൃത്തിയായും പൊടിയില്ലാതെയും സൂക്ഷിക്കുക. വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക.
• ഉപയോഗത്തിലില്ലാത്തപ്പോൾ തണുത്തതും ഉണങ്ങിയതുമായ സ്ഥലത്ത് ഉപകരണം സൂക്ഷിക്കുക.
• തീവ്രമായ താപനിലയിലോ ഈർപ്പത്തിലോ ഉപകരണം തുറന്നുകാട്ടുന്നത് ഒഴിവാക്കുക.
• Regularly check cable connections for wear and tear.

9. പ്രശ്‌നപരിഹാരം

• ഉപകരണം തിരിച്ചറിഞ്ഞില്ല: Ensure all cables are securely connected. Try connecting to a different USB-C port or device.
• SSD not detected: Verify the SSD is correctly installed. New SSDs must be formatted to exFAT on a PC before use.
• മന്ദഗതിയിലുള്ള ഡാറ്റ കൈമാറ്റം: Ensure you are using 10Gbps compatible cables and ports. The speed may also be limited by the connected device or the SSD's performance.
• HDMI വഴി വീഡിയോ ഔട്ട്പുട്ട് ഇല്ല: Check the HDMI cable connection and ensure your display is set to the correct input. Some devices may require specific display settings.
• ചാർജിംഗ് പ്രശ്നങ്ങൾ: Ensure the power adapter/power bank connected to the PD port is sufficient (up to 100W). High-power SSDs may require external power via the PD port.

10 സ്പെസിഫിക്കേഷനുകൾ

11. വാറൻ്റിയും പിന്തുണയും

ORICO products come with a standard manufacturer's warranty. For detailed warranty information, technical support, or customer service, please visit the official ORICO webനിങ്ങളുടെ സൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ നിങ്ങളുടെ പ്രാദേശിക വിതരണക്കാരനെ ബന്ധപ്പെടുക. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
