ആമുഖം
This manual provides detailed instructions for the setup, operation, maintenance, and troubleshooting of your Pisichen 24-inch Touchscreen Monitor with Built-in Webcam (Model 238TS-CMR). This monitor features a 2K QHD (2560x1440) resolution display with a 100Hz refresh rate, 10-point multi-touch functionality, and an integrated pop-up webcam, designed to enhance your productivity and interactive experience.
സുരക്ഷാ വിവരങ്ങൾ
- Always place the monitor on a stable, flat surface to prevent accidental falls.
- മഴ, ഈർപ്പം അല്ലെങ്കിൽ തീവ്രമായ താപനിലകൾ മോണിറ്ററിനെ ഏൽപ്പിക്കരുത്.
- അമിതമായി ചൂടാക്കുന്നത് തടയാൻ വെൻ്റിലേഷൻ ഓപ്പണിംഗുകൾ തടയുന്നത് ഒഴിവാക്കുക.
- മോണിറ്ററിനൊപ്പം നൽകിയിരിക്കുന്ന പവർ അഡാപ്റ്റർ മാത്രം ഉപയോഗിക്കുക.
- Disconnect the power cable from the outlet before cleaning or if the monitor will be unused for an extended period.
- മോണിറ്റർ സ്വയം വേർപെടുത്താനോ നന്നാക്കാനോ ശ്രമിക്കരുത്. എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക.
പാക്കേജ് ഉള്ളടക്കം
നിങ്ങളുടെ പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടോ എന്ന് ദയവായി പരിശോധിക്കുക:
- Pisichen 24-inch Touchscreen Monitor (Model 238TS-CMR)
- Monitor Stand (Base and Arm)
- പവർ അഡാപ്റ്ററും കേബിളും
- HDMI കേബിൾ
- USB-C മുതൽ USB-C കേബിൾ വരെ
- USB-A to USB-B Cable (for touch functionality with non-USB-C devices)
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
സജ്ജമാക്കുക
1. സ്റ്റാൻഡ് അസംബ്ലി
- മോണിറ്റർ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്ത്, പോറലുകൾ ഉണ്ടാകാതിരിക്കാൻ മൃദുവായതും വൃത്തിയുള്ളതുമായ ഒരു പ്രതലത്തിൽ മുഖം താഴേക്ക് വയ്ക്കുക.
- Attach the stand arm to the back of the monitor using the provided screws.
- Connect the stand base to the stand arm and secure it with the designated screw.
- Once assembled, carefully lift the monitor and place it upright on your desk.
Figure 1: Monitor stand assembly and adjustment capabilities.
2. നിങ്ങളുടെ ഉപകരണത്തിലേക്ക് കണക്റ്റുചെയ്യുന്നു
The monitor supports multiple connection types. Choose the appropriate cable for your device.
- പവർ കണക്ഷൻ: Connect the power adapter to the monitor's DC power port and then plug it into a power outlet.
- USB-C Connection (Recommended for full functionality): If your device has a USB-C port that supports DisplayPort Alternate Mode, connect the monitor using the provided USB-C to USB-C cable. This single cable can transmit video, audio, and touch signals, and may also provide power delivery to your laptop.
- HDMI or DisplayPort Connection: Connect an HDMI or DisplayPort cable from your device to the corresponding port on the monitor for video and audio. For touch functionality, you must also connect the USB-A to USB-B cable from your device's USB port to the monitor's USB-B upstream port.

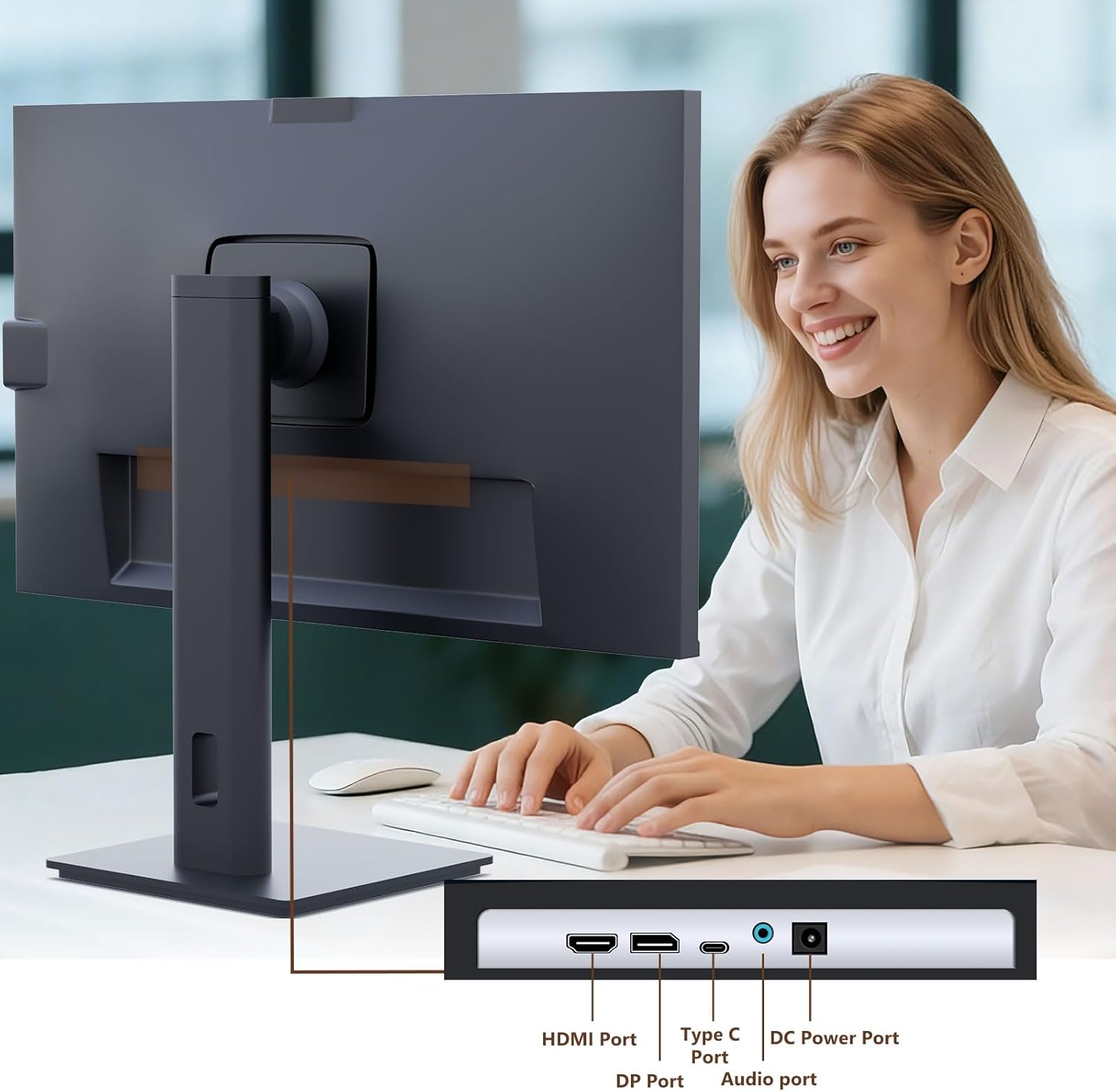

Figure 2: Available ports on the Pisichen monitor.
Figure 3: USB-C one-cable connection for simplified setup.
Figure 4: Connection options for desktop and laptop devices.
3. പ്രാരംഭ പവർ ഓൺ
Press the power button located on the monitor to turn it on. The monitor will automatically detect the active input source. If multiple sources are connected, you may need to select the correct input via the On-Screen Display (OSD) menu.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
1. ടച്ച്സ്ക്രീൻ പ്രവർത്തനം
The monitor supports 10-point multi-touch. Ensure the USB-C cable is connected (for full functionality) or the USB-A to USB-B cable is connected in addition to your video cable for touch input to work. Touch gestures are similar to those used on tablets or smartphones.
- ടാപ്പ് ചെയ്യുക: Single touch for selection or activation.
- വലിച്ചിടുക: Touch and hold, then move your finger to move items.
- പിഞ്ച്/സ്പ്രെഡ്: സൂം ഇൻ അല്ലെങ്കിൽ ഔട്ട് ചെയ്യാൻ രണ്ട് വിരലുകൾ ഉപയോഗിക്കുക.
- സ്വൈപ്പ്: Move your finger across the screen to scroll or navigate.
Figure 5: Demonstrating intuitive touch interaction.
Figure 6: Collaborative use of the multi-touch display.
2. Built-in Webക്യാമറ ഉപയോഗം
The monitor features a pop-up webcam for privacy and convenience. To use the webcam, gently press the top center of the monitor frame where the webcam is located. It will pop up. To retract it, gently press it down until it clicks into place.
Ensure your operating system and video conferencing software recognize the webcam. അടിസ്ഥാന പ്രവർത്തനങ്ങൾക്ക് സാധാരണയായി അധിക ഡ്രൈവറുകൾ ആവശ്യമില്ല.
Figure 7: The monitor with its built-in pop-up webcam in use during a video conference.
Figure 8: High-definition video calls using the integrated webക്യാം
3. ഓൺ-സ്ക്രീൻ ഡിസ്പ്ലേ (OSD) മെനു
The OSD menu allows you to adjust various monitor settings. Use the buttons on the back or bottom of the monitor to navigate and select options.
- തെളിച്ചം/തീവ്രത: ഡിസ്പ്ലേയുടെ പ്രകാശവും കോൺട്രാസ്റ്റ് ലെവലുകളും ക്രമീകരിക്കുക.
- വർണ്ണ ക്രമീകരണങ്ങൾ: Modify color temperature, gamma, and other color-related parameters.
- ഇൻപുട്ട് ഉറവിടം: Manually select between HDMI, DisplayPort, or USB-C inputs.
- ഓഡിയോ: Adjust volume for built-in speakers or connected headphones.
- ചിത്ര മോഡ്: Select preset display modes (e.g., Standard, Game, Movie).
- HDR: Enable or disable High Dynamic Range settings for improved dark detail optimization.
Figure 9: HDR feature for enhanced visual detail.
4. എർഗണോമിക് ക്രമീകരണങ്ങൾ
മോണിറ്റർ സ്റ്റാൻഡ് നിങ്ങളുടെ ഒപ്റ്റിമൈസ് ചെയ്യുന്നതിന് വിവിധ ക്രമീകരണങ്ങൾ അനുവദിക്കുന്നു viewആശ്വാസം:
- ഉയരം ക്രമീകരിക്കൽ: Gently push or pull the monitor up or down.
- ടിൽറ്റ്: Tilt the screen forward or backward to find the ideal angle.
- സ്വിവൽ: മോണിറ്റർ അതിന്റെ അടിഭാഗത്ത് ഇടത്തോട്ടോ വലത്തോട്ടോ തിരിക്കുക.
- പിവറ്റ്: പോർട്രെയ്റ്റ് മോഡിനായി സ്ക്രീൻ 90 ഡിഗ്രി തിരിക്കുക viewing.
Figure 10: Ergonomic adjustments for optimal viewing.
മെയിൻ്റനൻസ്
- സ്ക്രീൻ വൃത്തിയാക്കൽ: മൃദുവായ, ലിന്റ് രഹിത തുണി ഉപയോഗിച്ച് സ്ക്രീൻ സൌമ്യമായി തുടയ്ക്കുക. കഠിനമായ പാടുകൾക്ക്, dampതുണിയിൽ വെള്ളം അല്ലെങ്കിൽ ഉരച്ചിലുകൾ ഉണ്ടാകാത്ത ഒരു സ്ക്രീൻ ക്ലീനർ ഉപയോഗിച്ച് ചെറുതായി തടവുക. സ്ക്രീനിലേക്ക് നേരിട്ട് ദ്രാവകം തളിക്കരുത്.
- ശരീരം വൃത്തിയാക്കൽ: മോണിറ്ററിന്റെ ഉപരിതലം തുടയ്ക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക.asing. വീര്യം കൂടിയ ഡിറ്റർജന്റുകൾ അല്ലെങ്കിൽ ഉരച്ചിലുകൾ ഉള്ള ക്ലീനറുകൾ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
- സംഭരണം: മോണിറ്റർ ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, എല്ലാ കേബിളുകളും വിച്ഛേദിച്ച് തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, ഏറ്റവും നല്ലത് അതിന്റെ യഥാർത്ഥ പാക്കേജിംഗിൽ.
ട്രബിൾഷൂട്ടിംഗ്
പവർ ഇല്ല
- പവർ കേബിൾ മോണിറ്ററിലേക്കും പവർ ഔട്ട്ലെറ്റിലേക്കും സുരക്ഷിതമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- മറ്റൊരു ഉപകരണം പ്ലഗ് ഇൻ ചെയ്ത് പവർ ഔട്ട്ലെറ്റ് പ്രവർത്തിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- Check if the power adapter is correctly connected to the monitor.
സിഗ്നൽ ഇല്ല / ശൂന്യമായ സ്ക്രീൻ
- Confirm the video cable (HDMI, DP, or USB-C) is securely connected to both the monitor and your device.
- മോണിറ്ററിന്റെ OSD മെനുവിൽ ശരിയായ ഇൻപുട്ട് ഉറവിടം തിരഞ്ഞെടുത്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- മോണിറ്റർ കണ്ടെത്തി പ്രവർത്തനക്ഷമമാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കാൻ നിങ്ങളുടെ കമ്പ്യൂട്ടറിന്റെ ഡിസ്പ്ലേ ക്രമീകരണങ്ങൾ പരിശോധിക്കുക.
- ലഭ്യമാണെങ്കിൽ മറ്റൊരു വീഡിയോ കേബിളോ പോർട്ടോ പരീക്ഷിച്ചുനോക്കൂ.
Touch Functionality Not Working
- If using HDMI or DisplayPort, ensure the USB-A to USB-B cable is connected from your device to the monitor.
- If using USB-C, ensure your device's USB-C port supports DisplayPort Alternate Mode and touch data transmission.
- Check your operating system's touch settings.
- Note that some devices, such as game consoles (PS3/4/5, Xbox, Steam Deck, Fire TV Cube) and certain Apple products (iPhone, iPad, Switch), do not support touch functionality with this monitor.
Figure 11: Touch compatibility chart for various devices.
Figure 12: Devices that do not support touch functionality.
Webക്യാമറ കണ്ടെത്തിയില്ല
- ഉറപ്പാക്കുക webcam is fully popped up.
- Verify that the USB connection (either USB-C or USB-A to USB-B) is properly established.
- Check your operating system's privacy settings to ensure camera access is granted to applications.
- നിങ്ങളുടെ കമ്പ്യൂട്ടർ പുനരാരംഭിക്കുക.
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിവരണം |
|---|---|
| മോഡൽ നമ്പർ | 238TS-CMR |
| സ്ക്രീൻ വലിപ്പം | 23.8 ഇഞ്ച് |
| റെസലൂഷൻ | 2560 x 1440 (ക്യുഎച്ച്ഡി വൈഡ് 1440p) |
| പുതുക്കിയ നിരക്ക് | 100Hz |
| തെളിച്ചം | 400 കാൻഡെല (നിറ്റ്സ്) |
| കോൺട്രാസ്റ്റ് റേഷ്യോ | 3000:1 |
| ടച്ച് ടെക്നോളജി | 10-പോയിൻ്റ് മൾട്ടി-ടച്ച് |
| Webക്യാമറ | Built-in Pop-up Camera |
| കണക്റ്റിവിറ്റി | HDMI, DisplayPort (DP), USB Type-C, USB-B (upstream), Audio Out, DC Power |
| വീക്ഷണാനുപാതം | 16:9 |
| സ്ക്രീൻ ഉപരിതലം | തിളങ്ങുന്ന |
| ഉൽപ്പന്ന അളവുകൾ | 1.97 x 21.26 x 12.6 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 11.53 പൗണ്ട് |
| നിർമ്മാതാവ് | Shenzhen Konowa Electronics Co., LTD |
വാറൻ്റിയും പിന്തുണയും
Your Pisichen monitor is covered by a limited warranty. Please refer to the warranty card included in your package for specific terms and conditions, including the warranty period and coverage details.
For technical support, troubleshooting assistance, or warranty claims, please contact Pisichen customer service. Contact information can typically be found on the manufacturer's webസൈറ്റ് അല്ലെങ്കിൽ വാറന്റി കാർഡിൽ.
When contacting support, please have your monitor's model number (238TS-CMR) and purchase information readily available.
