TOOLTOP 898D 2-in-1 Soldering Rework Station

1. ആമുഖം

The TOOLTOP 898D is a versatile 2-in-1 digital rework station combining a hot air station and a soldering station. Designed for precision work, it is suitable for SMD desoldering, soldering, and various electronic repair tasks. This manual provides essential information for safe operation, setup, maintenance, and troubleshooting.

2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ

Please read and understand all safety warnings and operating instructions before using this product. Failure to follow these instructions may result in electric shock, fire, or serious injury.

• Always operate the unit in a well-ventilated area to avoid inhaling fumes from soldering.
• സുരക്ഷാ ഗ്ലാസുകൾ, ചൂട് പ്രതിരോധശേഷിയുള്ള കയ്യുറകൾ എന്നിവയുൾപ്പെടെ ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ധരിക്കുക.
• Do not touch the hot air nozzle or soldering iron tip directly. They reach very high temperatures and can cause severe burns.
• Ensure the unit is placed on a stable, heat-resistant surface.
• തീപിടിക്കുന്ന വസ്തുക്കൾ ജോലിസ്ഥലത്ത് നിന്ന് മാറ്റി സൂക്ഷിക്കുക.
• Unplug the unit from the power outlet when not in use or before performing any maintenance.
• Never use the unit near water or in damp വ്യവസ്ഥകൾ.
• Do not allow children or untrained personnel to operate this equipment.
• ഒറിജിനൽ അല്ലെങ്കിൽ അംഗീകൃത മാറ്റിസ്ഥാപിക്കൽ ഭാഗങ്ങളും അനുബന്ധ ഉപകരണങ്ങളും മാത്രം ഉപയോഗിക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• TOOLTOP TT-Yihua-898D Rework Station
• ഹോട്ട് എയർ ഗൺ
• സോൾഡറിംഗ് ഇരുമ്പ്
• Hot Air Nozzles (various sizes)
• ക്ലീനിംഗ് സ്പോഞ്ച് ഉള്ള സോൾഡറിംഗ് അയൺ സ്റ്റാൻഡ്
• പവർ കോർഡ്
• ഉപയോക്തൃ മാനുവൽ

4. ഉൽപ്പന്ന സവിശേഷതകൾ

• 2-ഇൻ-1 ഡിസൈൻ: Combines a hot air rework station and a soldering station in one compact unit.
• ഡിജിറ്റൽ ഡിസ്പ്ലേ: Dual digital displays for precise temperature monitoring of both hot air and soldering iron.
• ദ്രുത ചൂടാക്കൽ: Quick temperature rise for efficient operation.
• ക്രമീകരിക്കാവുന്ന താപനില: Hot air temperature up to 480°C, soldering iron temperature up to 480°C.
• ക്രമീകരിക്കാവുന്ന വായുപ്രവാഹം: Hot air gun features adjustable airflow for various applications.
• ഓട്ടോമാറ്റിക് കൂളിംഗ്: Hot air gun automatically cools down before shutting off, extending heater life.
• സ്വയമേവ ആരംഭിക്കുക/നിർത്തുക: Hot air gun automatically enters standby mode when placed in its holder and resumes operation when picked up.
• കോംപാക്റ്റ് ഡിസൈൻ: Dimensions of 13.5 x 15 x 10 cm for easy storage and portability.

5. ഘടക ഐഡന്റിഫിക്കേഷൻ

Figure 1: Main unit with labeled components.

1. SMD Rework Station Display: Shows hot air temperature.
2. Soldering Station Display: Shows soldering iron temperature.
3. Air Volume Adjustment Knob: Controls hot air flow.
4. Temperature Adjustment Keys (Up/Down): Adjusts temperature for selected tool.
5. Function Key (ENTER): Used for switching between hot air and soldering iron temperature adjustment, and for calibration.
6. SMD Rework Station Power Switch: Powers the hot air gun.
7. Soldering Station Power Switch: Powers the soldering iron.
8. Hot Air Gun Connector Port.
9. Soldering Iron Connector Port.

6. സജ്ജീകരണം

1. അൺപാക്ക്: പാക്കേജിംഗിൽ നിന്ന് എല്ലാ ഘടകങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
2. പ്ലേസ്മെൻ്റ്: Place the main unit on a stable, heat-resistant, and non-flammable surface in a well-ventilated area.
3. ഹോട്ട് എയർ ഗൺ ബന്ധിപ്പിക്കുക: Insert the hot air gun connector into the designated port on the front panel. Ensure it is securely fastened.
4. സോൾഡറിംഗ് ഇരുമ്പ് ബന്ധിപ്പിക്കുക: Insert the soldering iron connector into its designated port. Place the soldering iron in its stand.
5. പവർ കണക്ഷൻ: Connect the power cord to the unit and then to a grounded electrical outlet.
6. പ്രാരംഭ പവർ ഓൺ: Ensure both power switches (for hot air and soldering iron) are in the OFF position before plugging in.

7. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

7.1 പൊതു പ്രവർത്തനം

Figure 2: The 898D station ready for operation.

After connecting the unit to power, turn on the main power switch. The digital displays will illuminate.

7.2 Hot Air Rework Station Operation

1. ഓണാക്കുക SMD Rework Station Power Switch. The hot air display will show the current temperature.
2. അമർത്തുക Function Key (ENTER) until the hot air temperature display is selected (it may flash or indicate selection).
3. ഉപയോഗിക്കുക Temperature Adjustment Keys (Up/Down) to set the desired hot air temperature. The unit will quickly heat up to the set temperature.
4. ക്രമീകരിക്കുക എയർ വോളിയം ക്രമീകരണ നോബ് to control the airflow rate.
5. When the hot air gun is placed in its holder, it will automatically enter standby mode and cool down. Picking it up will resume operation.

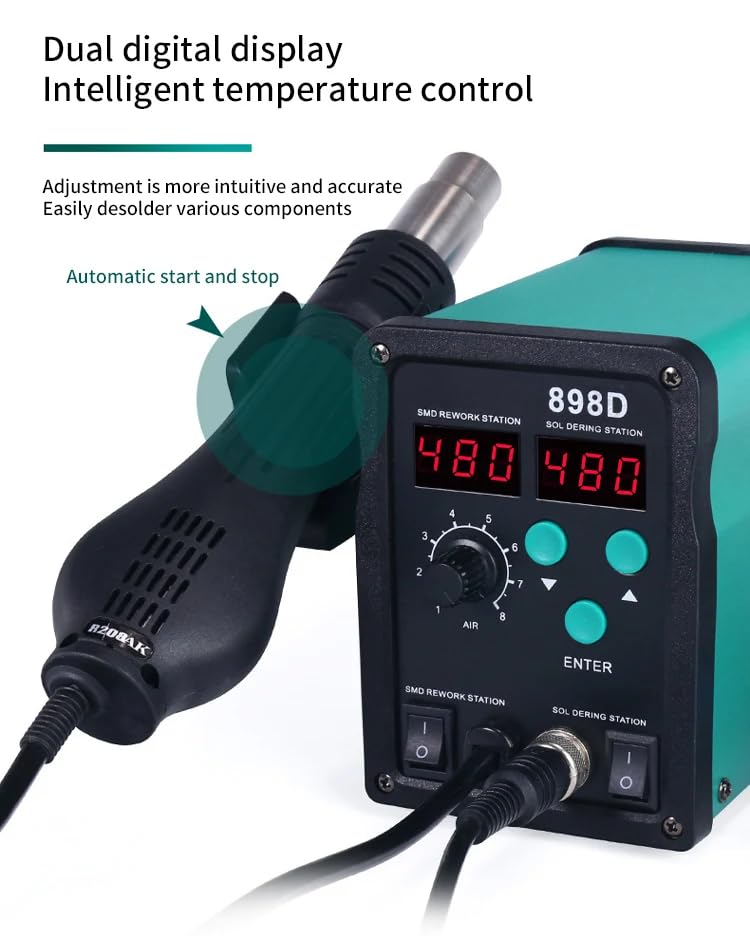

Figure 3: Dual digital display for precise control.

7.3 Soldering Station Operation

1. ഓണാക്കുക Soldering Station Power Switch. The soldering iron display will show the current temperature.
2. അമർത്തുക Function Key (ENTER) until the soldering iron temperature display is selected.
3. ഉപയോഗിക്കുക Temperature Adjustment Keys (Up/Down) to set the desired soldering iron temperature. The iron will heat up to the set temperature.
4. Always clean the soldering iron tip with the damp sponge before and after use to ensure optimal performance and longevity.

7.4 One-Key Shift Function

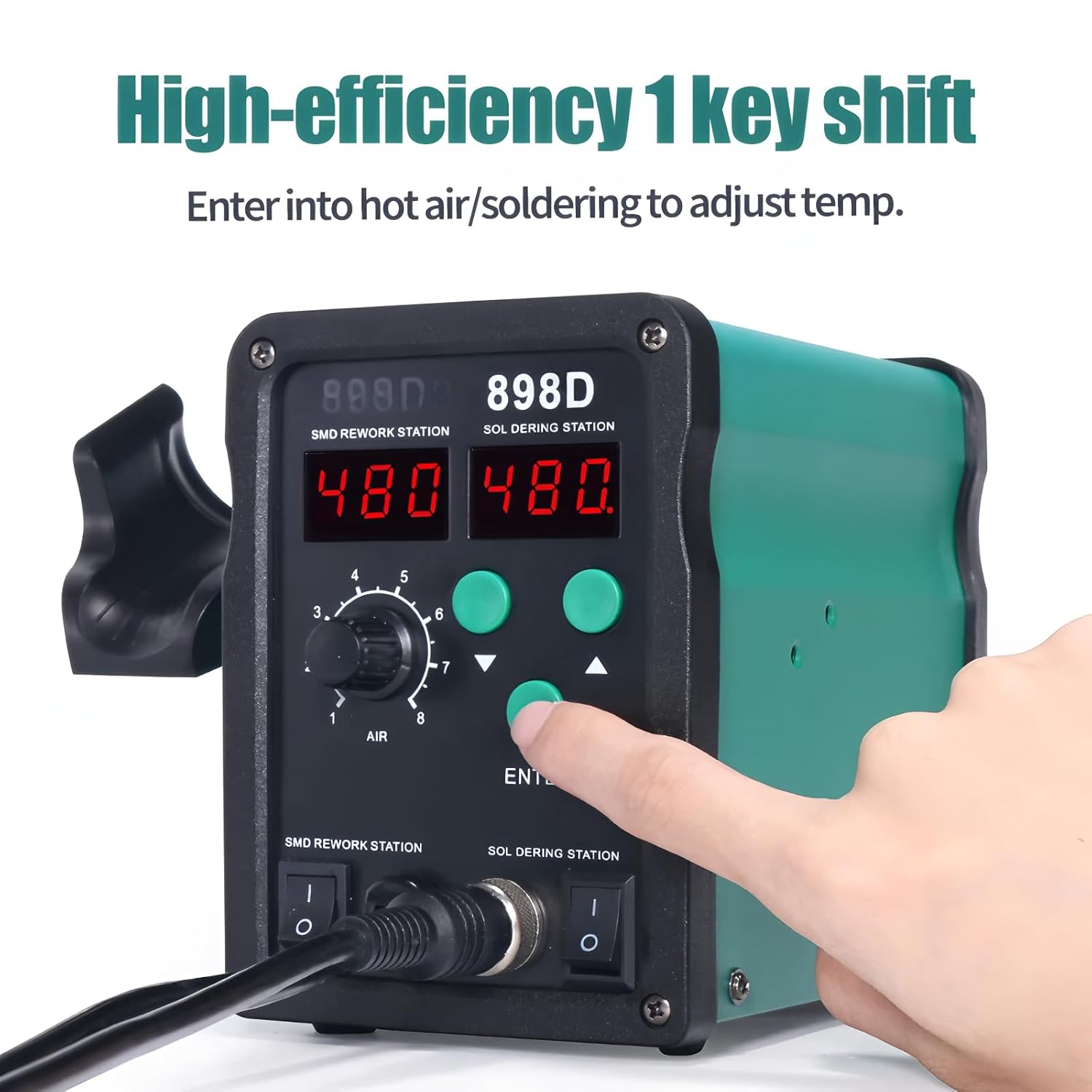

Figure 4: Using the one-key shift to adjust temperature.

ദി Function Key (ENTER) allows for a quick shift between adjusting the hot air temperature and the soldering iron temperature. Simply press this key to toggle between the two modes, then use the Up/Down keys to adjust the temperature for the selected tool.

7.5 താപനില കാലിബ്രേഷൻ

If the displayed temperature differs significantly from a known accurate temperature measurement (e.g., using a thermometer designed for soldering tips), you can calibrate the unit:

1. Ensure the unit is powered on and at a stable operating temperature.
2. അമർത്തിപ്പിടിക്കുക Function Key (ENTER) for a few seconds until the display enters calibration mode (the displayed temperature might flash or show a specific calibration indicator).
3. ഉപയോഗിക്കുക Temperature Adjustment Keys (Up/Down) to adjust the displayed temperature to match your external temperature measurement.
4. അമർത്തുക Function Key (ENTER) again to save the calibration and exit the mode.

8. പരിപാലനം

• വൃത്തിയാക്കൽ: Regularly clean the unit's exterior with a soft, dry cloth. Do not use abrasive cleaners or solvents.
• Soldering Tip Care: Keep the soldering iron tip clean by wiping it on a damp sponge or brass wool. Tin the tip with solder after each use to prevent oxidation. Replace tips when they become excessively worn or corroded.
• Hot Air Nozzles: Ensure hot air nozzles are free from obstructions. Clean them if necessary after the unit has cooled down.
• സംഭരണം: ഉപയോഗത്തിലില്ലാത്തപ്പോൾ വരണ്ടതും പൊടിയില്ലാത്തതുമായ അന്തരീക്ഷത്തിൽ യൂണിറ്റ് സൂക്ഷിക്കുക.

9. പ്രശ്‌നപരിഹാരം

10 സ്പെസിഫിക്കേഷനുകൾ

11. വാറൻ്റിയും പിന്തുണയും

This TOOLTOP 898D Soldering Rework Station comes with a 1 വർഷത്തെ വാറൻ്റി വാങ്ങിയ തീയതി മുതൽ, നിർമ്മാണ വൈകല്യങ്ങൾ ഉൾക്കൊള്ളുന്നു. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.

For technical support, troubleshooting assistance, or warranty inquiries, please contact your retailer or the manufacturer directly. Refer to the contact information provided with your purchase or visit the official TOOLTOP webസൈറ്റ്.
