TOOLTOP Awithz SH2 Mini Spot Welding Machine

1. ആമുഖം

Thank you for choosing the TOOLTOP Awithz SH2 Mini Spot Welding Machine. This compact and versatile 2-in-1 device is designed for precise spot welding of various lithium battery packs, including 18650, 26650, and 36650 cylindrical batteries, as well as mobile phone batteries. Featuring a large color screen, built-in smart chip, and adjustable welding pin spacing, the SH2 offers both automatic and manual welding modes for efficient and reliable repairs and DIY projects. Please read this manual thoroughly before operation to ensure safe and optimal performance.

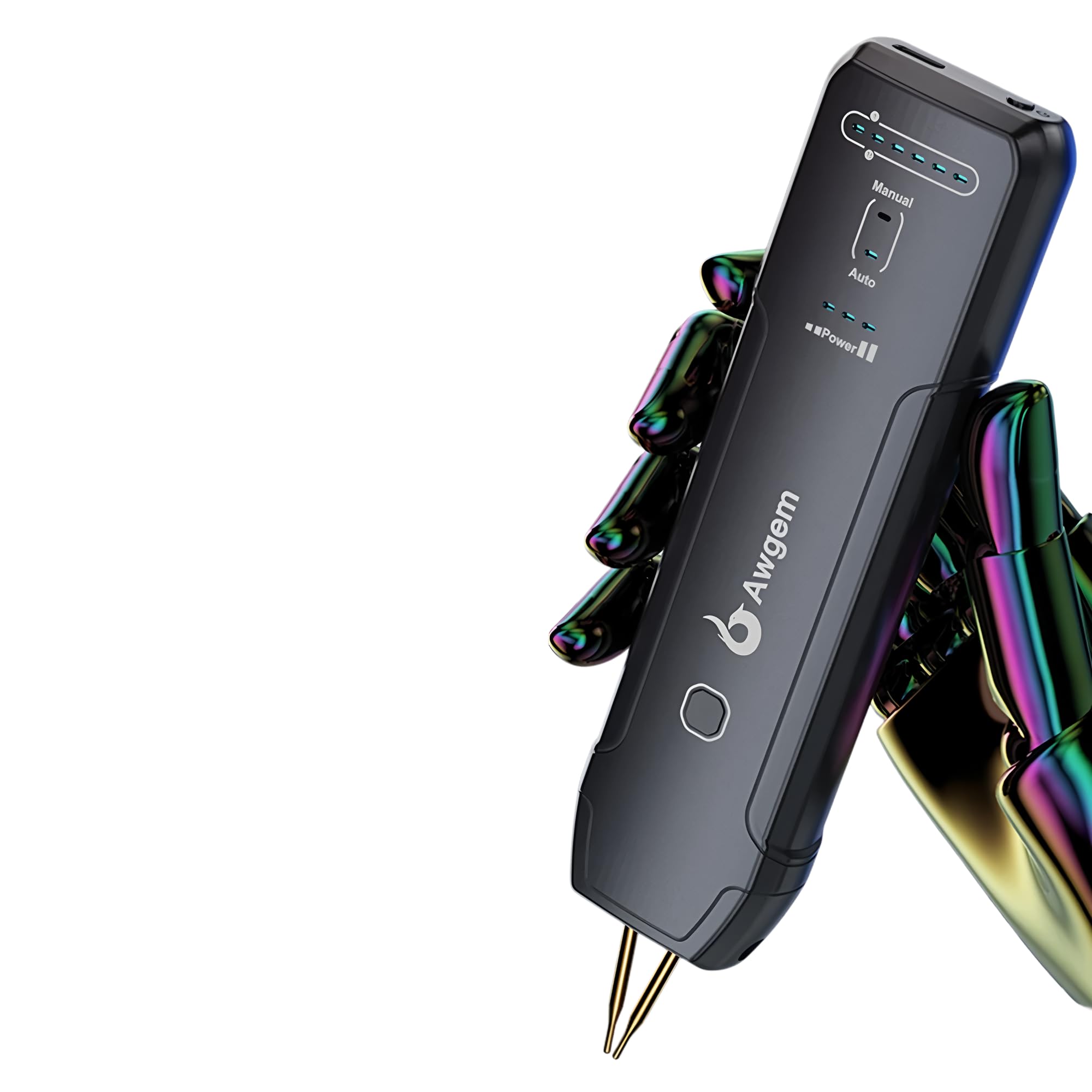

ചിത്രം 1.1: കഴിഞ്ഞുview of the TOOLTOP Awithz SH2 Mini Spot Welding Machine.

2 സുരക്ഷാ വിവരങ്ങൾ

Always prioritize safety when operating electrical equipment. Failure to follow these safety guidelines may result in injury or damage to the device.

• മാനുവൽ വായിക്കുക: Read and understand all instructions before using the spot welder.
• നേത്ര സംരക്ഷണം: Always wear appropriate eye protection (safety glasses or goggles) to shield against sparks and debris.
• വെൻ്റിലേഷൻ: Use the device in a well-ventilated area to avoid inhaling fumes.
• കത്തുന്ന വസ്തുക്കൾ: Keep the work area clear of flammable liquids, gases, and materials.
• ഇലക്ട്രിക്കൽ സുരക്ഷ: നനഞ്ഞ കൈകൾ കൊണ്ടോ അല്ലെങ്കിൽ ഡിയിൽ ഉപകരണം പ്രവർത്തിപ്പിക്കരുത്amp conditions. Ensure the charging cable and device are free from damage.
• ബാറ്ററി സുരക്ഷ: Exercise extreme caution when working with batteries. Improper handling can lead to short circuits, fires, or explosions. Do not attempt to weld damaged or leaking batteries.
• കുട്ടികളും വളർത്തുമൃഗങ്ങളും: കുട്ടികൾക്കും വളർത്തുമൃഗങ്ങൾക്കും ലഭ്യമല്ലാത്തവിധം ഉപകരണം സൂക്ഷിക്കുക.
• പരിപാലനം: ഈ മാനുവലിൽ വിവരിച്ചിരിക്കുന്നതുപോലെ മാത്രം അറ്റകുറ്റപ്പണികൾ നടത്തുക. സങ്കീർണ്ണമായ അറ്റകുറ്റപ്പണികൾക്ക്, യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥരെ ബന്ധപ്പെടുക.
• ശരിയായ ഉപയോഗം: Use the device only for its intended purpose of spot welding compatible battery types.

3. പാക്കേജ് ഉള്ളടക്കം

താഴെ കൊടുത്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• 1 x TOOLTOP Awithz SH2 Mini Spot Welding Machine (Model: TT-Awithz-SH2)
• 1 x ടൈപ്പ്-സി ചാർജിംഗ് കേബിൾ
• Nickel Sheet (sampലെ)
• Sandpaper (sampലെ)

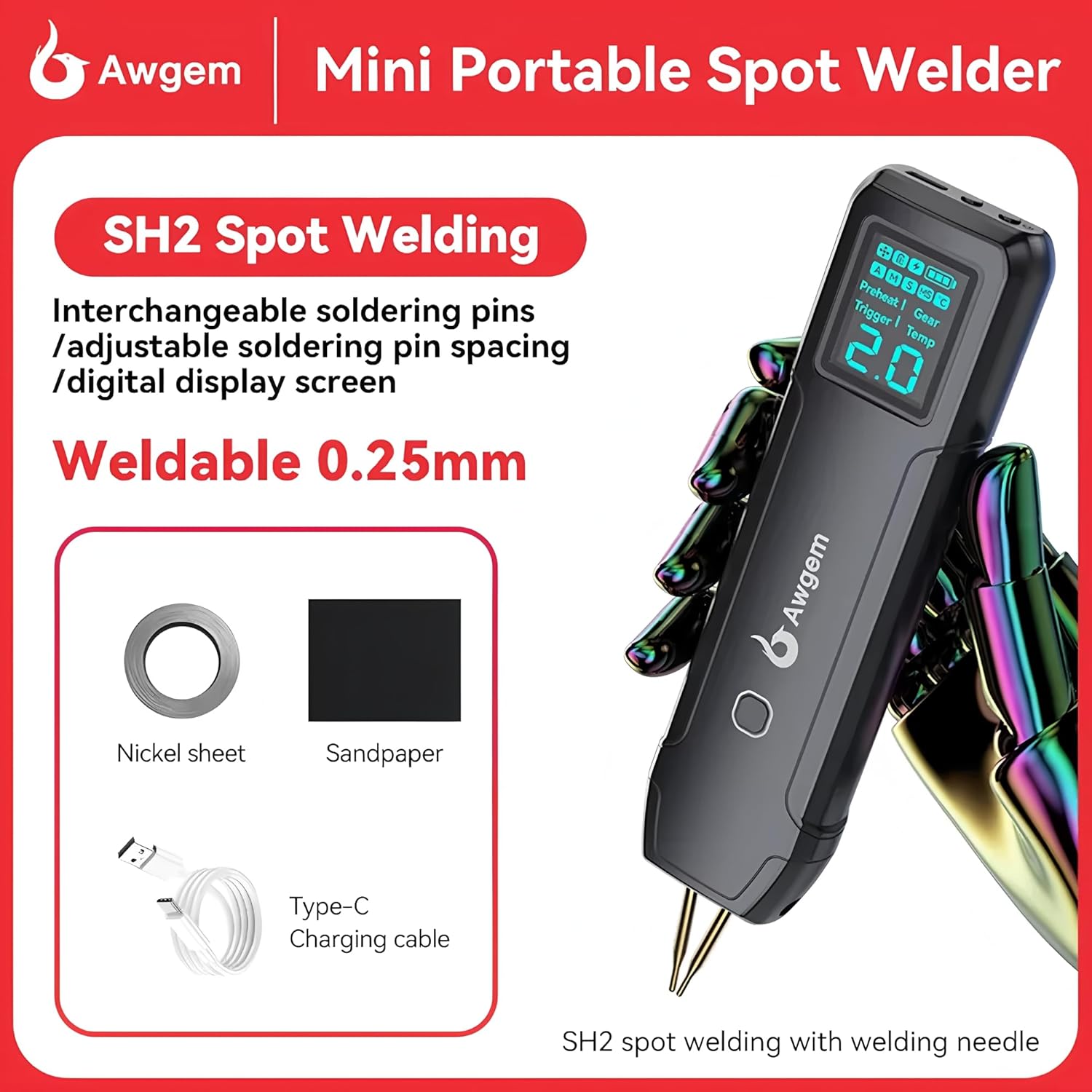

Image 3.1: Included accessories: Nickel sheet, sandpaper, and Type-C charging cable.

4. ഉൽപ്പന്ന സവിശേഷതകൾ

The TOOLTOP Awithz SH2 Mini Spot Welding Machine incorporates several advanced features for enhanced performance and user convenience:

• 2-in-1 Lightweight Design: The welding machine and welding pen are integrated into a single, compact unit for portability and ease of use.
• ബിൽറ്റ്-ഇൻ സ്മാർട്ട് ചിപ്പ്: Features an industrial-grade temperature sensor and safety chip for stable operation and protection.
• ഡ്യുവൽ മോഡ് പ്രവർത്തനം: Supports both automatic and manual welding modes, providing flexible control for various welding tasks.
• Double Pulse Millisecond Welding: Ensures strong and reliable welds with precise control over welding pulses.
• Adjustable Welding Pin Spacing: The distance between welding pins can be adjusted from 0.5mm to 3mm to suit different welding requirements.
• വിശാലമായ അനുയോജ്യത: Suitable for spot welding 18650, 26650, 36650 cylindrical batteries, and mobile phone batteries.
• വെൽഡബിൾ മെറ്റീരിയലുകൾ: Capable of welding nickel plating up to 0.25mm, steel sheet up to 0.2mm, iron sheet up to 0.2mm, and pure nickel sheet up to 0.15mm.
• Replaceable Welding Pins: Designed for easy replacement of welding pins, ensuring long-term usability and optimal performance.

Image 4.1: Illustration of double pulse welding capability and compatible battery types.

Image 4.2: Internal design emphasizing safety, durability, and endurance features.

5. സജ്ജീകരണം

Before using your Awithz SH2 spot welder, follow these steps for initial setup:

1. ഉപകരണം ചാർജ് ചെയ്യുക: Connect the Type-C charging cable to the device and a suitable USB power adapter (not included). Ensure the device is fully charged before first use. The display will indicate charging status.
2. Inspect Welding Pins: Check the welding pins for any damage or wear. Ensure they are clean and sharp for optimal conductivity.
3. Adjust Welding Pin Spacing:
   • Loosen the fixing screw for the welding needle.
   • Adjust the welding needles to the desired spacing (0.5mm to 3mm) based on the material thickness and battery type.
   • Tighten the fixing screw to secure the welding needles in place.
4. വർക്ക് ഏരിയ തയ്യാറാക്കുക: Ensure your work area is clean, well-lit, and free from flammable materials. Have appropriate safety gear, such as eye protection, readily available.

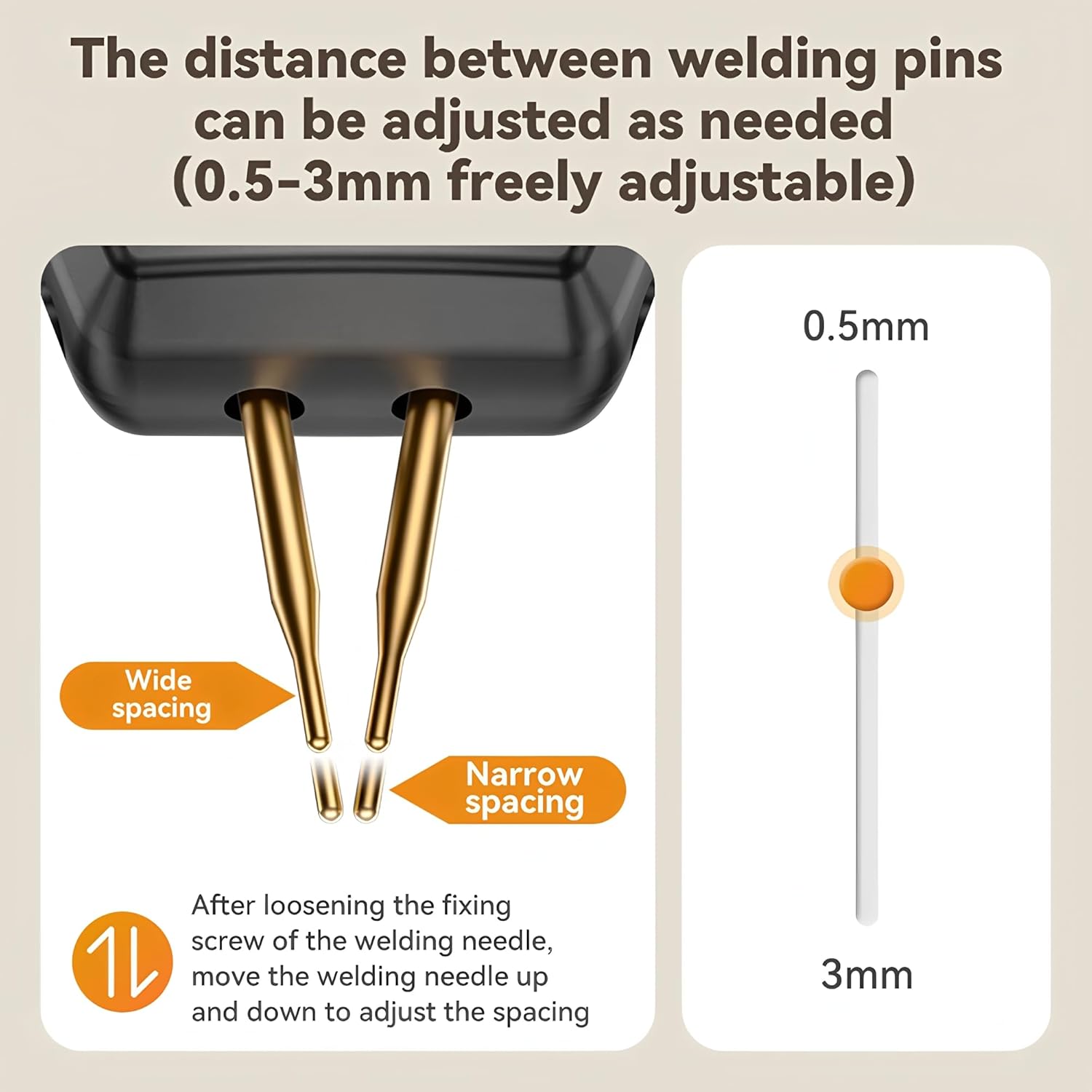

Image 5.1: Procedure for adjusting the welding pin spacing (0.5-3mm).

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Follow these steps to operate your Awithz SH2 Mini Spot Welding Machine:

1. പവർ ഓൺ: Press and hold the power button to turn on the device. The large color screen will illuminate.
2. മോഡ് തിരഞ്ഞെടുക്കുക: The device supports both automatic and manual welding modes. Use the control buttons to select your preferred mode.
   • യാന്ത്രിക മോഡ്: The device will automatically detect contact and initiate the welding pulse.
   • മാനുവൽ മോഡ്: You will manually trigger the welding pulse using a button or trigger mechanism.
3. Adjust Welding Settings: Use the control buttons to adjust welding parameters such as power level (gear) and preheat settings, if available. Start with lower settings and gradually increase as needed for your material.
4. മെറ്റീരിയലുകൾ തയ്യാറാക്കുക: Clean the surfaces of the battery and nickel strip to be welded. Use sandpaper if necessary to remove any oxidation.
5. Position for Welding: Place the nickel strip firmly against the battery terminal. Position the welding pins squarely on the nickel strip, ensuring good contact with both the strip and the battery terminal underneath.
6. Perform Weld:
   • In ഓട്ടോമാറ്റിക് മോഡ്, the weld will trigger automatically once good contact is made.
   • In മാനുവൽ മോഡ്, press the trigger button to initiate the weld.
   Observe the weld quality. A good weld will be strong and secure. Adjust settings if the weld is weak or burns through the material.
7. ആവർത്തിക്കുക: അടുത്ത വെൽഡിംഗ് പോയിന്റിലേക്ക് നീങ്ങി പ്രക്രിയ ആവർത്തിക്കുക.
8. പവർ ഓഫ്: ഉപയോഗത്തിന് ശേഷം, ഉപകരണം ഓഫാക്കാൻ പവർ ബട്ടൺ അമർത്തിപ്പിടിക്കുക.

Image 6.1: Welding pulse characteristics and maximum weldable material thicknesses.

7. പരിപാലനം

ശരിയായ അറ്റകുറ്റപ്പണി നിങ്ങളുടെ സ്പോട്ട് വെൽഡറുടെ ദീർഘായുസ്സും മികച്ച പ്രകടനവും ഉറപ്പാക്കുന്നു.

• വൃത്തിയാക്കൽ: After each use, ensure the welding pins are clean. Use fine sandpaper or a wire brush to remove any residue or oxidation from the tips.
• Pin Replacement: If the welding pins become excessively worn, pitted, or damaged, they can be replaced.
  • Loosen the fixing screw that holds the welding pins.
  • Carefully remove the old pins.
  • Insert new, compatible welding pins.
  • Adjust the spacing and tighten the fixing screw securely.
• സംഭരണം: Store the device in a cool, dry place, away from direct sunlight and moisture. Ensure it is powered off before storage.
• ബാറ്ററി കെയർ: For long-term storage, it is recommended to charge the internal battery to approximately 50-70% capacity. Recharge every few months to prevent deep discharge.

Image 7.1: Replaceable soldering pins for extended device lifespan.

Image 7.2: The scientific design of the welding needles allows for easy replacement and optimal alignment.

8. പ്രശ്‌നപരിഹാരം

If you encounter issues with your Awithz SH2 spot welder, refer to the following common problems and solutions:

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

The TOOLTOP Awithz SH2 Mini Spot Welding Machine comes with a standard manufacturer's warranty. Please refer to the warranty card included with your product or contact your retailer for specific warranty terms and conditions. For technical support, troubleshooting assistance, or inquiries regarding spare parts, please contact TOOLTOP customer service through their official webനിങ്ങളുടെ വാങ്ങലിനൊപ്പം നൽകിയിരിക്കുന്ന സൈറ്റ് അല്ലെങ്കിൽ ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ.

EU Spare Part Availability Duration: 1 Year
