AVID POWER 20V Cordless Tire Inflator and Brushless Power Drill Set User Manual

1. ആമുഖം

This manual provides essential instructions for the safe operation, setup, maintenance, and troubleshooting of your AVID POWER 20V Cordless Tire Inflator and ACD138 Brushless Power Drill Set. Please read this manual thoroughly before using the tools to ensure proper function and to prevent injury.

സുരക്ഷാ വിവരങ്ങൾ

പവർ ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കുമ്പോൾ എല്ലായ്പ്പോഴും സുരക്ഷാ ഗ്ലാസുകൾ പോലുള്ള ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ധരിക്കുക.
ജോലിസ്ഥലം വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായി സൂക്ഷിക്കുക. അലങ്കോലമായതോ ഇരുണ്ടതോ ആയ പ്രദേശങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു.
തീപിടിക്കുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ, പൊടി എന്നിവയുടെ സാന്നിധ്യം പോലെ സ്ഫോടനാത്മക അന്തരീക്ഷത്തിൽ പവർ ടൂളുകൾ പ്രവർത്തിപ്പിക്കരുത്.
പവർ ടൂൾ പ്രവർത്തിപ്പിക്കുമ്പോൾ കുട്ടികളെയും കാഴ്ചക്കാരെയും അകറ്റി നിർത്തുക. ശ്രദ്ധാശൈഥില്യങ്ങൾ നിങ്ങളുടെ നിയന്ത്രണം നഷ്ടപ്പെടുത്തും.
ഉപയോഗശൂന്യമായ ഉപകരണങ്ങൾ കുട്ടികൾക്ക് ലഭ്യമാകാത്ത വിധത്തിൽ സൂക്ഷിക്കുക, പവർ ടൂളുമായോ ഈ നിർദ്ദേശങ്ങളുമായോ പരിചയമില്ലാത്ത വ്യക്തികളെ പവർ ടൂൾ പ്രവർത്തിപ്പിക്കാൻ അനുവദിക്കരുത്.
നിങ്ങളുടെ ആപ്ലിക്കേഷന് ശരിയായ ഉപകരണം ഉപയോഗിക്കുക. ഉപകരണം നിർബന്ധിച്ച് ഉപയോഗിക്കരുത്.
എന്തെങ്കിലും ക്രമീകരണങ്ങൾ വരുത്തുന്നതിനും ആക്‌സസറികൾ മാറ്റുന്നതിനും അല്ലെങ്കിൽ പവർ ടൂളുകൾ സംഭരിക്കുന്നതിനും മുമ്പ് പവർ ടൂളിൽ നിന്ന് ബാറ്ററി പാക്ക് വിച്ഛേദിക്കുക.
നിർമ്മാതാവ് വ്യക്തമാക്കിയ ചാർജർ ഉപയോഗിച്ച് മാത്രം റീചാർജ് ചെയ്യുക.

2. ഉൽപ്പന്ന ഘടകങ്ങൾ

Tire Inflator Components:

20V കോർഡ്‌ലെസ് ടയർ ഇൻഫ്ലേറ്റർ
20V Li-ion Battery (rechargeable)
12V DC Adapter (9.8ft cord)
Various inflation nozzles

Brushless Power Drill Set Components:

ACD138 Brushless Power Drill
2.0Ah ലിഥിയം-അയൺ ബാറ്ററി
ബാറ്ററി ചാർജർ
10 ഡ്രിൽ ബിറ്റുകൾ
10 Screwdriver Bits
ഫ്ലെക്സിബിൾ ഷാഫ്റ്റ്
വിപുലീകരണ ബാർ

3. സജ്ജീകരണം

ബാറ്ററി ചാർജിംഗ്:

Before first use, fully charge the 20V Li-ion battery. Connect the charger to a power outlet and insert the battery. The indicator light on the charger will show the charging status. Ensure the battery is fully charged for optimal performance.

Image: Battery power display indicating charge levels.

Attaching/Detaching Battery:

To attach the battery, align the battery pack with the tool's base and slide it in until it clicks into place. To detach, press the release button on the battery pack and slide it out.

Drill Bit Installation:

Open the drill chuck by rotating it counter-clockwise. Insert the desired drill bit or screwdriver bit into the chuck. Rotate the chuck clockwise to tighten it securely around the bit. Ensure the bit is centered and firmly held before operation.

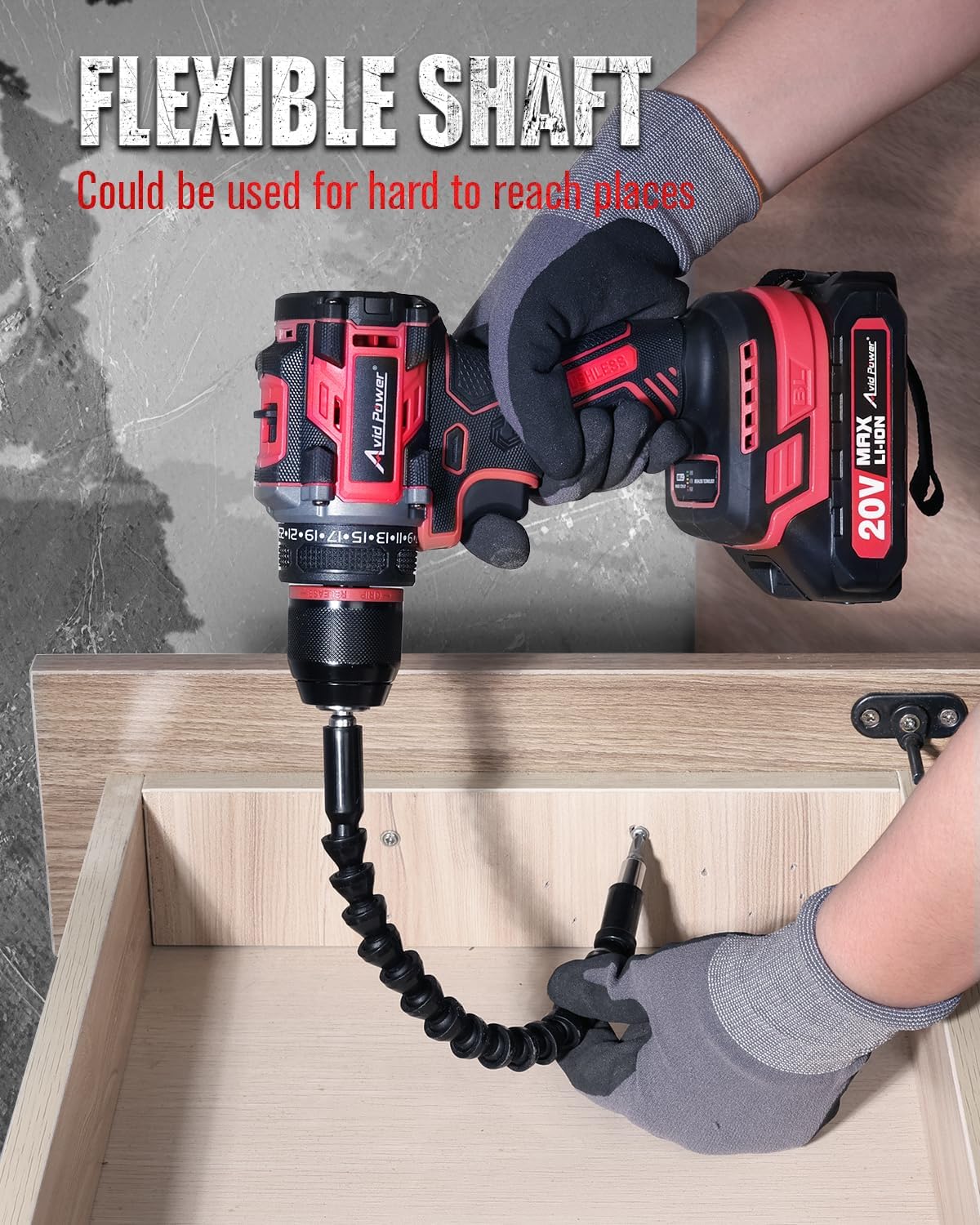

Image: Flexible shaft attached to the drill for reaching confined spaces.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

4.1. Tire Inflator Operation

ഊർജ്ജ സ്രോതസ്സ് തിരഞ്ഞെടുക്കൽ: The inflator can be powered by the 20V Li-ion battery or the 12V DC adapter. Connect the preferred power source.
ടയർ വാൽവുമായി ബന്ധിപ്പിക്കുക: Securely attach the inflation hose to the tire valve stem. Ensure a tight seal to prevent air leakage.
ആവശ്യമുള്ള മർദ്ദം സജ്ജമാക്കുക: Use the control panel to set the target tire pressure (e.g., PSI, KPA, BAR).
പണപ്പെരുപ്പം ആരംഭിക്കുക: Press the start button. The inflator will begin to fill the tire.
യാന്ത്രിക ഷട്ട്-ഓഫ്: The inflator features an automatic shut-off system. It will stop inflating once the preset pressure is reached.
വിച്ഛേദിക്കുക: Once inflation is complete, disconnect the hose from the tire valve.

Image: The AVID POWER tire inflator connected to a car tire, demonstrating its use for quick inflation.

Image: Digital display of the tire inflator showing the auto shut-off feature in action, with a preset pressure of 36.0 PSI.

Note: This inflator is designed for standard vehicle tires and small inflatables. It is not suitable for large truck tires or high-volume inflatables.

4.2. Power Drill Operation

വേഗത തിരഞ്ഞെടുക്കുക: The drill features a 2-speed gearbox.
- കുറഞ്ഞ വേഗത (0-400 RPM): Ideal for controlled screwdriving and applications requiring higher torque.
- ഉയർന്ന വേഗത (0-1400 RPM): Suitable for fast drilling.
Adjust the speed selector switch located on top of the drill.
ടോർക്ക് സജ്ജമാക്കുക: The drill has 25+1 clutch settings. Rotate the torque collar to the desired setting. Lower settings are for driving small screws or working with soft materials, while higher settings are for larger screws or harder materials. The '+1' setting is for drilling mode, providing maximum torque.
ഉപകരണം പിടിക്കുക: Hold the drill firmly with both hands if necessary, ensuring a stable grip.
Start Drilling/Driving: Press the trigger switch to start the drill. The speed is variable based on trigger pressure.
നിയന്ത്രണം നിലനിർത്തുക: Apply steady, even pressure. Do not force the drill. Allow the tool to do the work.

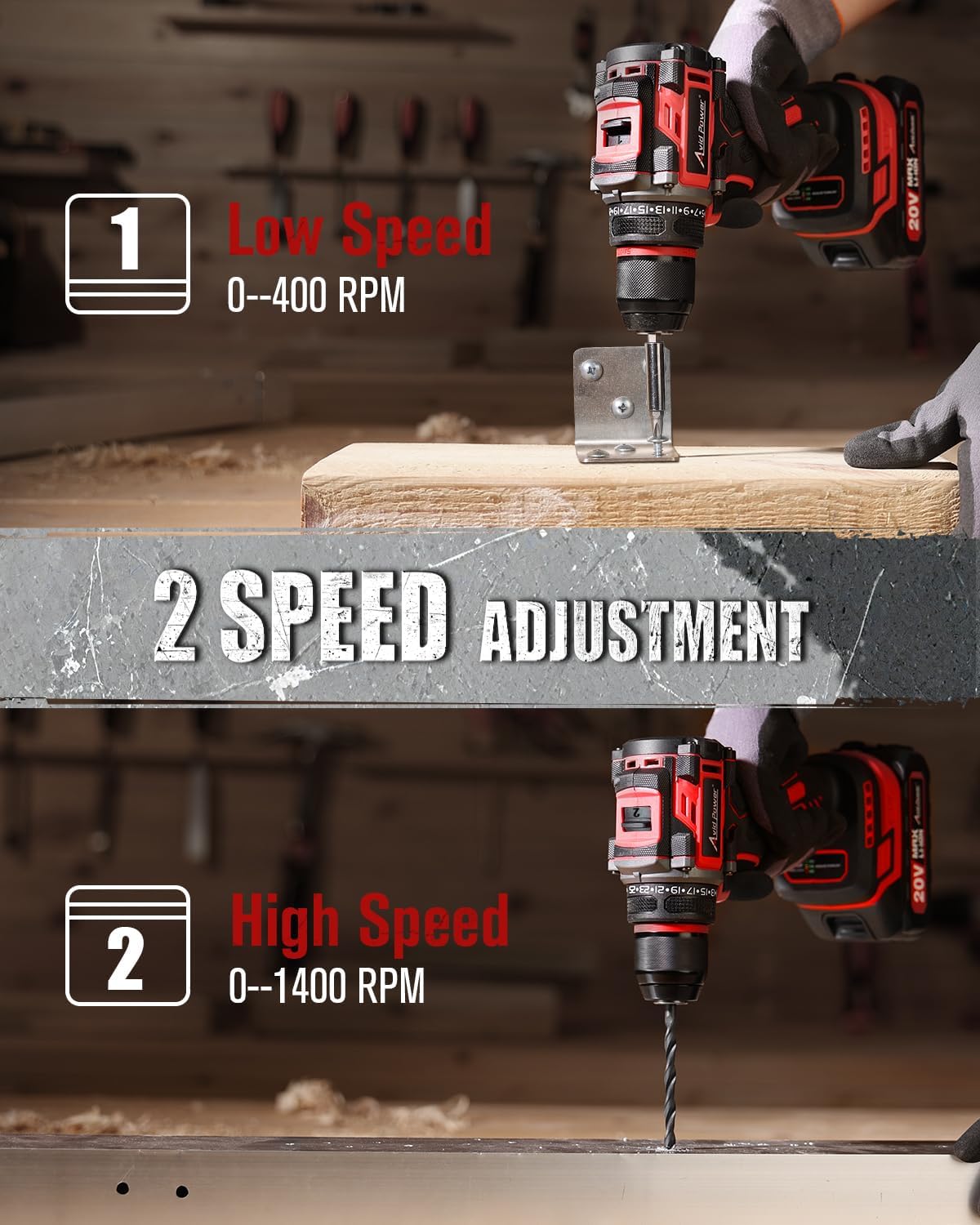

Image: Illustration of the drill's 2-speed adjustment, showing low speed (0-400 RPM) and high speed (0-1400 RPM) settings.

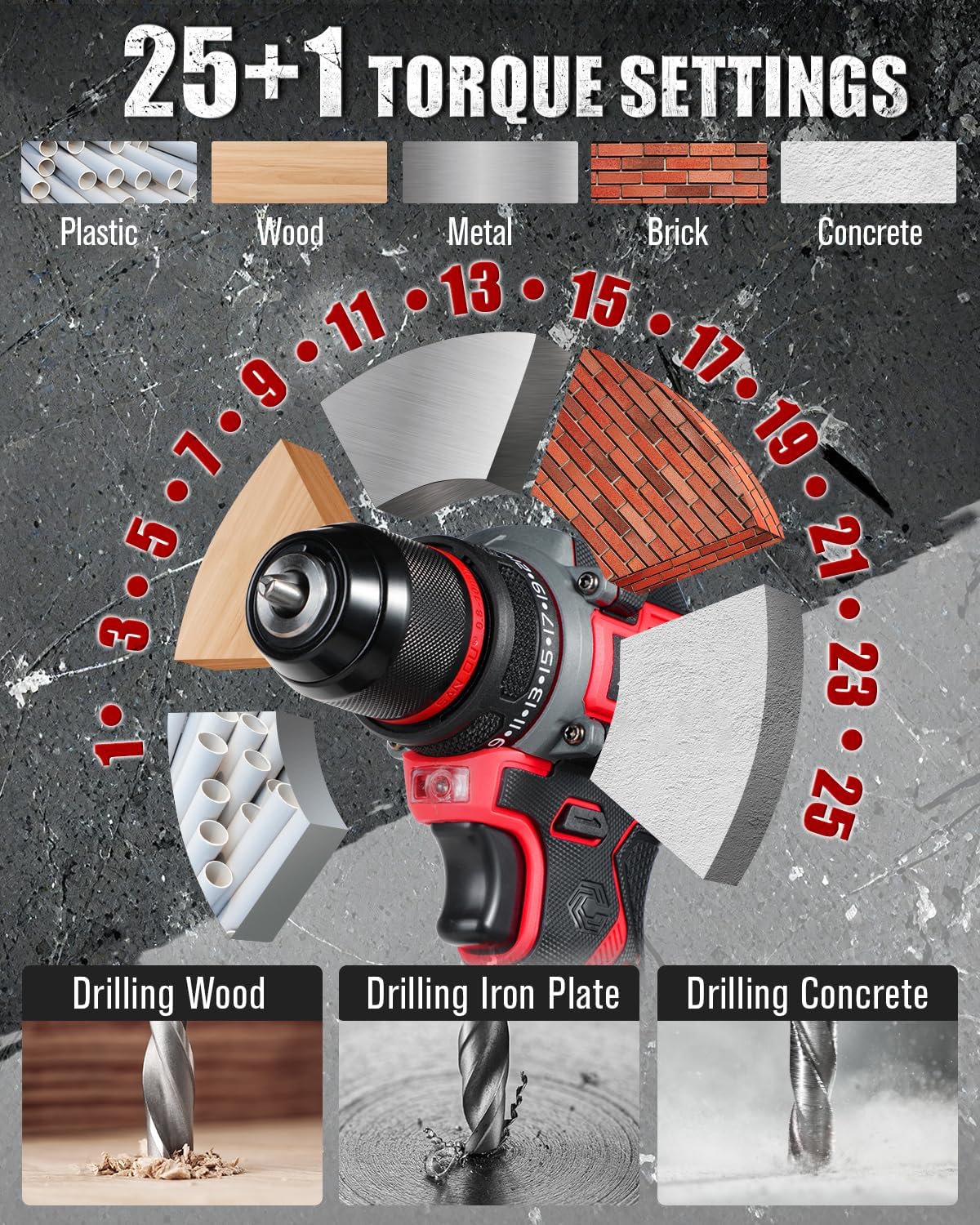

Image: Diagram illustrating the 25+1 torque settings on the drill, suitable for various materials like plastic, wood, metal, brick, and concrete.

Image: The AVID POWER brushless drill in use, demonstrating its 355 in-lbs (40 N.M) max torque while drilling into a wall.

Image: Internal diagram of the powerful brushless motor, highlighting its 40 N.M max torque and 1400 RPM max speed, contributing to increased lifetime, power, reduced spark, and noise.

5. പരിപാലനം

പൊതുവായ ശുചീകരണം:

Keep the tools clean and free from dust and debris. Use a soft, dry cloth to wipe down surfaces. Do not use harsh chemicals or abrasive cleaners.

ബാറ്ററി കെയർ:

നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും ഉയർന്ന താപനിലയിൽ നിന്നും അകലെ തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ബാറ്ററികൾ സൂക്ഷിക്കുക.
ബാറ്ററികൾ ഡിസ്ചാർജ് ചെയ്ത അവസ്ഥയിൽ കൂടുതൽ നേരം സൂക്ഷിക്കരുത്. ഇടയ്ക്കിടെ അവ റീചാർജ് ചെയ്യുക.
Avoid dropping or damaging battery packs.

Chuck Maintenance (Drill):

Periodically inspect the drill chuck for wear or damage. Keep the chuck jaws clean to ensure proper bit gripping. A small amount of lubricant can be applied to the chuck threads if it becomes stiff.

6. പ്രശ്‌നപരിഹാരം

Tire Inflator:

ഇൻഫ്ലേറ്റർ ഓണാകുന്നില്ല: Check battery charge or 12V DC adapter connection. Ensure the power button is pressed.
Slow inflation or no air output: Check for kinks in the hose. Ensure the nozzle is securely attached to the tire valve. Verify the preset pressure is higher than the current tire pressure.
Inflator stops prematurely: The auto shut-off feature may have activated if the preset pressure was reached. Check the set pressure.

പവർ ഡ്രിൽ:

Drill not turning on: Check battery charge. Ensure the battery is properly seated.
ചക്കിൽ ഒരു ബിറ്റ് വഴുതി വീഴുന്നു: Ensure the chuck is tightened securely around the bit. Inspect the bit for wear or damage.
Reduced power/speed: Battery may be low. Recharge the battery.
അമിത ചൂടാക്കൽ: Allow the tool to cool down. Avoid continuous heavy-duty use without breaks.

7 സ്പെസിഫിക്കേഷനുകൾ
