1. ആമുഖം
This manual provides essential information for the safe and efficient operation of your ECO-WORTHY 6KW Solar Off-Grid Split-Phase All-in-One (AIO) Inverter. Please read this manual thoroughly before installation and use. Keep it for future reference.

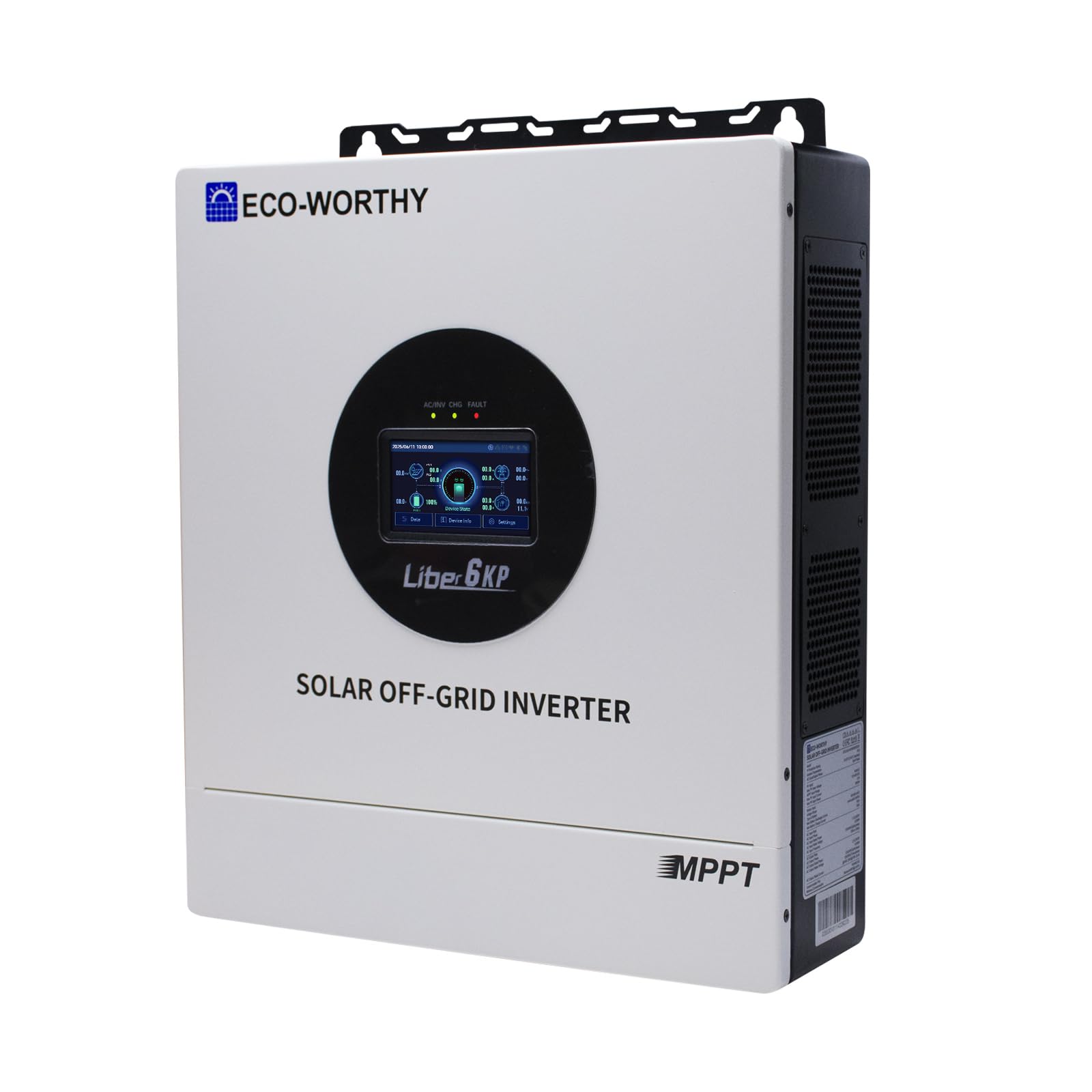

ചിത്രം 1.1: മുൻഭാഗം view of the ECO-WORTHY 6KW Solar Off-Grid Split-Phase AIO Inverter.
2 സുരക്ഷാ വിവരങ്ങൾ
വൈദ്യുതാഘാതം, തീപിടുത്തം അല്ലെങ്കിൽ പരിക്കുകൾ എന്നിവ കുറയ്ക്കുന്നതിന് ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എപ്പോഴും പാലിക്കുക.
- യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർ: ഇൻസ്റ്റാളേഷനും അറ്റകുറ്റപ്പണിയും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർ നടത്തണം.
- പവർ വിച്ഛേദിക്കുക: Before performing any maintenance or wiring, ensure all power sources (solar, battery, AC input) are disconnected.
- ശരിയായ ഗ്രൗണ്ടിംഗ്: ഇൻവെർട്ടർ ശരിയായി ഗ്രൗണ്ട് ചെയ്തിരിക്കണം.
- വെൻ്റിലേഷൻ: Ensure adequate ventilation around the inverter to prevent overheating. Do not block ventilation openings.
- പരിസ്ഥിതി: Install the inverter in a dry, cool, and well-ventilated area, away from flammable materials, corrosive gases, and excessive dust.
- ബാറ്ററി സുരക്ഷ: Work with batteries carefully. Wear eye protection and remove jewelry.
- അടിയന്തരമായി നിർത്തുക: Know how to quickly disconnect power in an emergency.
Image 2.1: Visual representation of the inverter's comprehensive protection features, including overvoltage, short-circuit, overtemperature, and backflow protection.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The ECO-WORTHY 6KW Solar Off-Grid Split-Phase AIO Inverter is a versatile unit designed for off-grid solar energy systems. It integrates a 6000W pure sine wave inverter, a 9000W MPPT solar charge controller, and a battery charger into a single device.
3.1 പ്രധാന സവിശേഷതകൾ
- 6000W Split-Phase Output: Converts 48V DC to 240V AC, suitable for various household appliances.
- Integrated MPPT Controller: 9000W MPPT solar charge controller with a maximum PV open-circuit voltage of 500VDC and an operating range of 125VDC–425VDC.
- സ്മാർട്ട് മോണിറ്ററിംഗ്: Built-in WiFi module for remote monitoring and an LED capacitive touchscreen for local control.
- ഒന്നിലധികം ഓപ്പറേറ്റിംഗ് മോഡുകൾ: Supports Grid Priority (UTL), Solar Priority (SOL), Battery Priority (SBU), and Solar-Battery-Grid (SUB) modes.
- ഫ്ലെക്സിബിൾ ചാർജിംഗ്: Three charging modes: hybrid (solar and grid), limited solar, and pure solar.
- സമഗ്രമായ സംരക്ഷണം: ഓവർവോൾ ഉൾപ്പെടുന്നുtage, short-circuit, overtemperature, and backflow protection.
- ബിഎംഎസ് ആശയവിനിമയം: Supports communication with Battery Management Systems for stable operation with server rack batteries.
ചിത്രം 3.1: കഴിഞ്ഞുview of the inverter's 6000W pure sine wave output capability, MPPT controller, split-phase inverter, and battery charger functions.
3.2 ബോക്സിൽ എന്താണുള്ളത്
- 1 x ECO-WORTHY 6000W Off-Grid Inverter
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Careful installation is crucial for the safe and reliable operation of the inverter. Follow these guidelines:
4.1 മ ing ണ്ടിംഗ് സ്ഥാനം
- Mount the inverter vertically on a non-flammable surface.
- Ensure sufficient clearance (at least 20 cm) around the inverter for proper airflow.
- Avoid direct sunlight, high temperatures, and high humidity.
- Install at eye level for easy access to the display and controls.
4.2 വയറിംഗ് കണക്ഷനുകൾ
Refer to the port diagram below for correct wiring. All connections must be secure and properly insulated.
Image 4.1: Detailed diagram showing all connection ports on the ECO-WORTHY 6KW inverter, including AC input, AC output, battery interface, photovoltaic interface, and communication ports.
- ബാറ്ററി കണക്ഷൻ: Connect the 48V battery bank to the BATTERY INTERFACE (POSITIVE and NEGATIVE) terminals. Ensure correct polarity.
- പിവി ഇൻപുട്ട് കണക്ഷൻ: Connect your solar panel array to the PHOTOVOLTAIC INTERFACE. Observe the maximum PV open-circuit voltage (500VDC) and MPPT operating range (125VDC–425VDC).
- എസി ഇൻപുട്ട് കണക്ഷൻ: Connect the grid or generator AC input (L1+N+L2+E) to the AC INPUT terminals.
- എസി ഔട്ട്പുട്ട് കണക്ഷൻ: Connect your loads (L1+N+L2) to the AC OUTPUT terminals. This inverter provides split-phase 240V AC output.
- ഗ്രൗണ്ടിംഗ്: Connect the inverter to a reliable earth ground.
- ആശയവിനിമയ തുറമുഖങ്ങൾ: Use CAN/RS485-2, RS485-1, and Parallel Communication ports for advanced monitoring or multi-unit setups.
4.3 സമാന്തര പ്രവർത്തനം (ഓപ്ഷണൽ)
The inverter supports parallel operation of up to 6 units for increased power capacity. Refer to the dedicated parallel installation guide for detailed instructions.
Image 4.2: Illustration of multiple ECO-WORTHY inverters connected in parallel for flexible system expansion.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The inverter features an LED capacitive touchscreen and a built-in WiFi module for easy configuration and monitoring.
5.1 പ്രാരംഭ പവർ-അപ്പ്
- എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമായ ശേഷം, ബാറ്ററി ബ്രേക്കർ ഓണാക്കുക.
- പിവി അറേ ബ്രേക്കർ ഓണാക്കുക (ബാധകമെങ്കിൽ).
- എസി ഇൻപുട്ട് ബ്രേക്കർ ഓണാക്കുക (ബാധകമെങ്കിൽ).
- Turn on the inverter's power switch. The display will illuminate.
5.2 Touchscreen Control and Monitoring
The LED capacitive touchscreen allows you to configure system parameters and view real-time data. Error codes are displayed to assist in troubleshooting.
Image 5.1: Close-up of the inverter's smart touchscreen, highlighting its interactive control capabilities.
5.3 ഔട്ട്പുട്ട് മോഡുകൾ
The inverter offers multiple output priority modes:
- UTL Mode (Grid Priority - Default): The load is primarily powered by the grid. Solar and battery act as backup.
- SOL മോഡ് (സോളാർ പ്രയോറിറ്റി): The load is primarily powered by solar energy. If solar power is insufficient, the grid supplies the load.
- SBU Mode (Battery Priority): The load is primarily powered by solar energy. When solar is unavailable, power is drawn from the battery.
- SUB Mode (Solar-Battery-Grid): The battery is primarily charged by solar power before supplying the load. If no solar power is available, the grid provides energy.
5.4 ചാർജിംഗ് മോഡുകൾ
ഇൻവെർട്ടർ മൂന്ന് ചാർജിംഗ് മോഡുകൾ പിന്തുണയ്ക്കുന്നു:
- Hybrid Charging (Solar and Grid - Default): Utilizes both solar and grid power to charge the battery.
- Limited Solar Charging: Prioritizes solar charging, with grid charging only when solar is insufficient.
- Pure Solar Charging: Only uses solar power to charge the battery.
Image 5.2: Diagram illustrating the various charging and discharge modes available for the inverter, including solar priority, grid priority, and hybrid options.
5.5 Remote Monitoring (WiFi/Bluetooth)
The built-in WiFi module allows for remote monitoring of the inverter's status and performance via a mobile application. Bluetooth connectivity is also available for local smart control.
Image 5.3: The inverter featuring built-in Bluetooth and WiFi for smart control and monitoring via a mobile application, with over 60 adjustable parameters.
5.6 Timed Charging and Discharging
The inverter supports timed charging and discharging functions, allowing users to optimize energy usage and savings by setting specific time slots for operation.
Image 5.4: Visual representation of the inverter's timed charging and discharging capabilities, offering precise time control and smart energy saving options.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ ഇൻവെർട്ടറിന്റെ ദീർഘായുസ്സും മികച്ച പ്രകടനവും ഉറപ്പാക്കുന്നു.
- വൃത്തിയാക്കൽ: Periodically clean the inverter's exterior and ventilation openings to prevent dust accumulation. Use a dry, soft cloth.
- കണക്ഷനുകൾ പരിശോധിക്കുക: എല്ലാ വൈദ്യുത കണക്ഷനുകളുടെയും ഇറുകിയതയ്ക്കും നാശത്തിന്റെ ലക്ഷണങ്ങൾക്കും വേണ്ടി വർഷം തോറും പരിശോധിക്കുക.
- പരിസ്ഥിതി പരിശോധന: ഇൻസ്റ്റലേഷൻ പരിസ്ഥിതി നിശ്ചിത താപനിലയിലും ഈർപ്പത്തിലും ഉള്ളിലാണെന്ന് ഉറപ്പാക്കുക.
- ഫേംവെയർ അപ്ഡേറ്റുകൾ: നിർമ്മാതാവ് പരിശോധിക്കുക website or app for available firmware updates to ensure optimal performance and new features.
7. പ്രശ്നപരിഹാരം
The inverter's touchscreen displays error codes to help identify and resolve issues. Consult the specific error code list in the full product manual for detailed solutions.
7.1 പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും
- പവർ ഔട്ട്പുട്ട് ഇല്ല: ബാറ്ററി കണക്ഷനുകൾ പരിശോധിക്കുക, ഡിസി ഇൻപുട്ട് വോളിയംtage, and AC output breaker. Verify the inverter is turned on.
- No Solar Charging: Check PV array connections, PV voltage, and ensure solar panels are receiving adequate sunlight. Verify MPPT operating range.
- ഓവർലോഡ് മുന്നറിയിപ്പ്: Reduce the connected load. Ensure the total wattage of appliances does not exceed the inverter's rated output.
- അമിത ചൂടാക്കൽ: Ensure proper ventilation. Clean any dust from the cooling fins.
- പിശക് കോഡ് പ്രദർശിപ്പിച്ചിരിക്കുന്നു: Note the specific error code and refer to the comprehensive troubleshooting guide in the complete product manual or contact support.
8 സ്പെസിഫിക്കേഷനുകൾ
Detailed technical specifications for the ECO-WORTHY 6KW Solar Off-Grid Split-Phase AIO Inverter.
Image 8.1: A visual summary of the inverter's key specifications, including output power, battery type, and photovoltaic input details.
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| മോഡലിൻ്റെ പേര് | 6000W all in one AIO pure sine wave inverter |
| റേറ്റുചെയ്ത put ട്ട്പുട്ട് പവർ | 6000 വാട്ട്സ് |
| പരമാവധി പീക്ക് പവർ | 12,000W |
| റേറ്റുചെയ്ത putട്ട്പുട്ട് വോളിയംtage | 240V AC (Single-phase/Split-phase) |
| റേറ്റുചെയ്ത ഫ്രീക്വൻസി | 50/60Hz |
| ഔട്ട്പുട്ട് വേവ്ഫോം | ശുദ്ധമായ സൈൻ വേവ് |
| ബാറ്ററി തരം | Lithium-ion battery / Lead-acid battery / User-defined |
| റേറ്റുചെയ്ത ബാറ്ററി വോളിയംtage | 48V |
| ബാറ്ററി വോളിയംtagഇ റേഞ്ച് | 40-60V |
| Maximum Photovoltaic Charging Current | 120എ |
| പരമാവധി എസി ചാർജിംഗ് കറന്റ് | 100എ |
| Maximum Hybrid Charging Current | 120എ |
| പരമാവധി പിവി ഇൻപുട്ട് പവർ | 9000W |
| Maximum PV Open-Circuit Voltage | 500V |
| MPPT ഓപ്പറേറ്റിംഗ് വോളിയംtagഇ റേഞ്ച് | 125 - 425 വി |
| ഉൽപ്പന്ന അളവുകൾ | 18.58 x 16.22 x 5.12 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 40.8 പൗണ്ട് |
| നിർമ്മാതാവ് | ഇക്കോ-വർത്തി |
9. വാറൻ്റിയും പിന്തുണയും
9.1 വാറൻ്റി വിവരങ്ങൾ
വിശദമായ വാറന്റി നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും, ദയവായി ഔദ്യോഗിക ECO-WORTHY കാണുക. webസൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ ഉപഭോക്തൃ സേവനവുമായി ബന്ധപ്പെടുക. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
9.2 ഉപഭോക്തൃ പിന്തുണ
If you encounter any issues or have questions regarding your ECO-WORTHY inverter, please contact our support team:
- ഇമെയിൽ: customer.service@eco-worthy.com
- Webസൈറ്റ്: www.eco-worthy.com
- വിൽപ്പനക്കാരൻ: ECO-WORTHY US
