GOYOJO GH192 തെർമൽ ഇമേജിംഗ് ക്യാമറ ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

The GOYOJO GH192 is a handheld thermal imaging camera designed for various inspection tasks, including mechanical maintenance, home HVAC, and electrical inspections. It features a 240x240 super IR resolution, a 2MP visual camera, and fusion imaging capabilities to provide detailed and accurate thermal data. This manual provides essential information for the safe and effective operation of your device.

2. ബോക്സിൽ എന്താണുള്ളത്?

നിങ്ങളുടെ പാക്കേജിന്റെ ഉള്ളടക്കം ലഭിച്ചുകഴിഞ്ഞാൽ പരിശോധിക്കുക:

• Thermal camera body
• Wrist strap lanyard
• യുഎസ്ബി-സി കേബിൾ
• ഇൻസ്ട്രക്ഷൻ മാനുവൽ

Figure 2.1: Package Contents of the GH192 Thermal Imaging Camera.

3. ഉൽപ്പന്ന സവിശേഷതകൾ

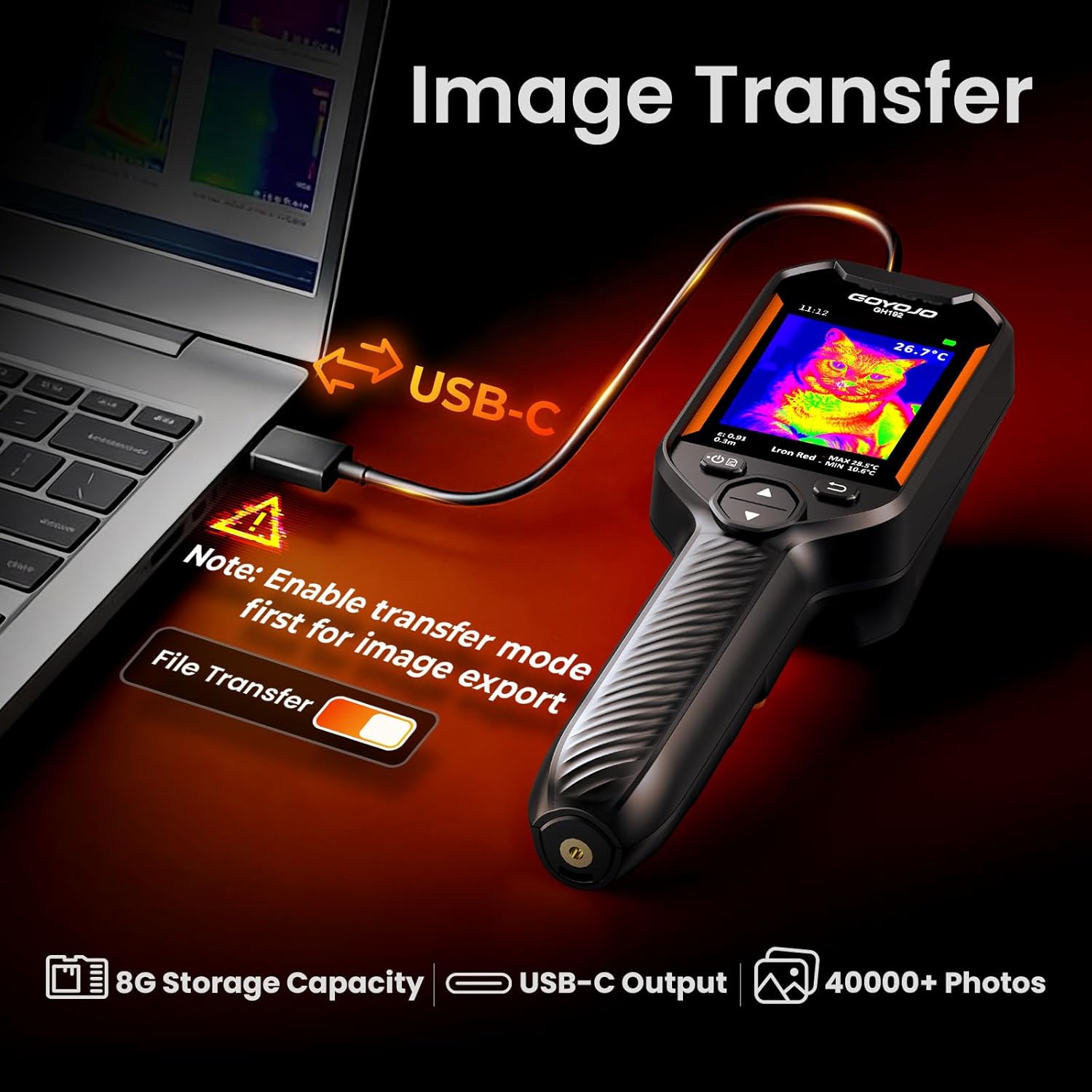

• Dual Light Fusion Imaging: Equipped with a 2MP visible light camera and an infrared camera, the GH192 offers a 2.8" 240x320 IPS display and a 25Hz frame refresh rate. This enables faster response and more detailed inspections by outlining target objects upon activation. Note: Enable "File Transfer" in settings before exporting images.
• Auto Temperature Tracking + Temperature Alarm: The imager automatically captures center point temperature and locks onto high/low temperatures within a range of -4°F to 1022°F. It features 3-point heat tracking (target temp, minimum temp, maximum temp). High-temperature and low-temperature alarms provide clear alerts on the screen for temperature abnormalities.
• 3 Image Modes And 6 Color Palettes: Choose from Fusion, Thermal, and Conventional Light modes. Six adjustable color palettes are available: White Hot, Black Hot, Iron Red, Rainbow, Red Hot, and Fusion, allowing selection based on specific work needs.
• ഈടുനിൽക്കുന്നതും കൊണ്ടുനടക്കാവുന്നതുമായ ഡിസൈൻ: Offers up to 8 hours of runtime and USB-C charging. It is 6.6ft drop-resistant and IP54 rated, ensuring durability for tough use.
• Professional-Grade Accuracy: Provides a precision of ±2°C. Emissivity can be adjusted based on materials (e.g., wood, bricks) and object distance can be modified for accurate temperature readings across various surfaces. Suitable for home inspections, facility maintenance, HVAC troubleshooting, and electrical/mechanical system checks.

Figure 3.1: Dual Camera and Fusion Imaging.

Figure 3.2: Automatic Temperature Tracking and Alarms.

Figure 3.3: Versatile Color Palettes.

4. സജ്ജീകരണം

4.1 ഉപകരണം ചാർജ് ചെയ്യുന്നു

Before first use, fully charge the GH192 using the provided USB-C cable. Connect the USB-C end to the camera's charging port and the USB-A end to a compatible power adapter (not included) or a computer USB port. The battery indicator on the display will show charging status.

4.2 പവർ ഓൺ/ഓഫ്

• To power on: Press and hold the power button (usually located on the side or front panel) until the display lights up.
• To power off: Press and hold the power button until the device shuts down.

4.3 പ്രാരംഭ ക്രമീകരണങ്ങൾ

Upon first power-on, you may need to configure basic settings:

• ഭാഷ: Navigate to "Settings" > "More Settings" > "Language" to select your preferred language.
• സമയവും തീയതിയും: കൃത്യമായ സമയക്രമീകരണത്തിനായി ശരിയായ സമയവും തീയതിയും സജ്ജമാക്കുകampചിത്രങ്ങളുടെ ing.
• താപനില യൂണിറ്റുകൾ: Choose between Celsius (°C) or Fahrenheit (°F) in "Settings" > "More Settings" > "Temperature Units".

Figure 4.1: Enabling File Transfer in Settings.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 ഇന്റർഫേസ് നാവിഗേറ്റ് ചെയ്യൽ

The GH192 features intuitive button controls:

• പവർ/സ്ഥിരീകരണ ബട്ടൺ: Powers the device on/off and confirms selections in menus.
• ബാക്ക് ബട്ടൺ: മുമ്പത്തെ സ്ക്രീനിലേക്കോ മെനുവിലേക്കോ മടങ്ങുന്നു.
• മുകളിലേക്കും താഴേക്കും നാവിഗേഷൻ: Used to scroll through menu options or adjust settings.
• ട്രിഗർ ബട്ടൺ: Captures and saves images.

ചിത്രം 5.1: ഉപകരണം കഴിഞ്ഞുview നിയന്ത്രണങ്ങളും.

5.2 ഇമേജ് മോഡുകളും കളർ പാലറ്റുകളും

To switch between image modes (Fusion, Thermal, Conventional Light) or change color palettes (White Hot, Black Hot, Iron Red, Rainbow, Red Hot, Fusion), use the navigation buttons or access the "Palettes" option in the settings menu.

The Fusion mode overlays thermal data onto visible light images for enhanced detail and easier identification of heat sources.

Video 5.1: Demonstration of different image modes and color palettes on the GOYOJO Thermal Camera.

5.3 Adjusting Emissivity and Distance

For accurate temperature readings, adjust the emissivity setting based on the material being inspected. Navigate to "Settings" > "Emissivity" and select from predefined materials (e.g., Human Skin, Printed Circuit Board, Cement Concrete, Ceramic, Rubber, Paint, Wood, Asphalt, Brick, Sand, Soil, Cotton, Cardboard, White Paper, Water) or set a custom value. Adjust the object distance in "Settings" > "Distance" for optimal focus and accuracy.

Figure 5.2: Emissivity Settings for Different Materials.

5.4 താപനില അലാറങ്ങൾ

Enable and configure high/low temperature alarms in "Settings" > "Temperature Alarms". When a target's temperature exceeds or falls below the set thresholds, a visual alert will appear on the screen.

6. പരിപാലനം

• വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the device body. For the lens, use a lens cleaning cloth and solution. Do not use abrasive cleaners.
• സംഭരണം: നേരിട്ടുള്ള സൂര്യപ്രകാശവും ഉയർന്ന താപനിലയും ഏൽക്കാത്ത തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് ക്യാമറ സൂക്ഷിക്കുക.
• ബാറ്ററി കെയർ: For long-term storage, ensure the battery is charged to approximately 50%. Recharge periodically to maintain battery health.

7. പ്രശ്‌നപരിഹാരം

• ഉപകരണം ഓണാക്കുന്നില്ല: ബാറ്ററി ആവശ്യത്തിന് ചാർജ്ജ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. USB-C കേബിൾ ഉപയോഗിച്ച് ഒരു പവർ സ്രോതസ്സിലേക്ക് കണക്റ്റ് ചെയ്യുക.
• കൃത്യമല്ലാത്ത താപനില വായനകൾ:
  • Check and adjust the emissivity setting for the material being inspected.
  • Verify the object distance setting is appropriate.
  • ലെൻസ് വൃത്തിയുള്ളതാണെന്നും തടസ്സങ്ങളില്ലെന്നും ഉറപ്പാക്കുക.
• കൈമാറാൻ കഴിയില്ല files to PC:
  • Ensure "File Transfer" is enabled in "Settings" > "More Settings".
  • Use the provided USB-C cable and ensure it's securely connected.
  • നിങ്ങളുടെ കമ്പ്യൂട്ടറിൽ മറ്റൊരു USB പോർട്ട് പരീക്ഷിക്കുക.
• സ്ക്രീൻ വളരെ മങ്ങിയതാണ്/തെളിച്ചമുള്ളതാണ്: Adjust brightness in "Settings" > "More Settings" > "Brightness".

വീഡിയോ 7.1: വിശദമായ വിവരങ്ങൾview and demonstration of the GOYOJO Thermal Imaging Camera, including settings and various applications.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or service inquiries, please refer to the contact details provided in the included warranty card or visit the official GOYOJO webവാറന്റി ക്ലെയിമുകൾക്കുള്ള വാങ്ങലിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
