1. ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of your FOHERE Commercial Ice Maker Machine Model ZB300. Please read this manual thoroughly before operating the appliance to ensure safe and efficient use. Retain this manual for future reference.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
- ഉപകരണം ശരിയായി ഗ്രൗണ്ട് ചെയ്ത ഒരു പവർ ഔട്ട്ലെറ്റുമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- കേടായ പവർ കോഡോ പ്ലഗോ ഉപയോഗിച്ച് ഐസ് മേക്കർ പ്രവർത്തിപ്പിക്കരുത്.
- വെൻ്റിലേഷൻ ഓപ്പണിംഗുകൾ തടസ്സങ്ങളില്ലാതെ സൂക്ഷിക്കുക.
- എയറോസോൾ ക്യാനുകൾ പോലുള്ള സ്ഫോടനാത്മക വസ്തുക്കൾ ഈ ഉപകരണത്തിൽ കത്തുന്ന പ്രൊപ്പല്ലൻ്റ് ഉപയോഗിച്ച് സൂക്ഷിക്കരുത്.
- Only use potable water for ice production.
- വൃത്തിയാക്കുന്നതിനോ അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിനോ മുമ്പ് ഉപകരണം അൺപ്ലഗ് ചെയ്യുക.
- ഈ ഉപകരണം വാണിജ്യപരമായ ഉപയോഗത്തിന് ഉദ്ദേശിച്ചുള്ളതാണ്.
3. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിംഗിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- ഐസ് മേക്കർ യൂണിറ്റ്
- ഐസ് സ്റ്റോറേജ് ബിൻ
- ഐസ് സ്കൂപ്പ്
- വാട്ടർ ഫിൽട്ടർ
- ഇൻലെറ്റ് ഹോസ്
- Draining Hoses
- 4 Stable Feet
- Operation Guide (this manual)
- മെയിൻ്റനൻസ് ഗൈഡ്
Image: The FOHERE Commercial Ice Maker Machine with its various accessories, including the ice maker unit, storage bin, water filter, hoses, and ice scoop.
Image: A diagram illustrating that the product is shipped in two separate boxes, one for the main ice maker unit and another for the accessories and storage bin.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
4.1 അൺപാക്കിംഗും പ്ലേസ്മെന്റും
- എല്ലാ പാക്കേജിംഗ് വസ്തുക്കളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
- Place the ice maker on a flat, stable surface capable of supporting its weight.
- Ensure adequate ventilation around the unit. The air-cooled compressor requires sufficient airflow.
- The product dimensions are approximately 33.5"D x 22.3"W x 65"H. Allow extra space for connections and air circulation.
4.2 Water Filter Assembly and Installation
The included water filter helps reduce sediment, chlorine, taste, and odor for purer ice. Follow these steps to assemble and install the filter:
- Unscrew the filter cover and insert the filter element.
- Ensure the filter element is properly seated and secure.
- Screw the filter cover back on tightly.
- Connect the inlet hose to the filter's 'Tap water' side and the purified water hose to the 'Purified water' side.
- Mount the filter securely using the provided bracket and screws.
Video: This video demonstrates the process of assembling the water filter for the commercial ice maker machine, showing how to insert the filter element and connect the hoses.
Image: A detailed diagram illustrating the internal components and flow of the upgraded water filter, highlighting its role in reducing impurities for clean ice.
4.3 വാട്ടർ ആൻഡ് ഡ്രെയിൻ കണക്ഷനുകൾ
Connect the ice maker to a potable water supply and ensure proper drainage:
- Connect the purified water hose from the filter to the water inlet on the ice maker.
- Connect the drain hose from the ice maker to a floor drain or suitable drainage system.
- എല്ലാ കണക്ഷനുകളും സുരക്ഷിതവും ചോർച്ച രഹിതവുമാണെന്ന് ഉറപ്പാക്കുക.
Image: A visual guide showing the three main steps for installation: connecting the ice maker to the storage bin, connecting the water supply through the filter, and placing the drain pipe.
4.4 പവർ കണക്ഷൻ
- Plug the ice maker into a dedicated, grounded electrical outlet.
- Verify that the power supply matches the requirements specified on the appliance's rating label.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 കൺട്രോൾ പാനൽ ഓവർview
The ice maker features a 3.5-inch LCD intelligent control panel for easy operation and monitoring. Key indicators and functions include:
- Ice Making Status: Displays current ice production cycle.
- വാട്ടർ ഷോർtagഇ അലേർട്ട്: Indicates when the water supply is low.
- Full Ice Reminder: Notifies when the storage bin is full.
- Auto-Clean Function: സ്വയം വൃത്തിയാക്കൽ ചക്രം ആരംഭിക്കുന്നു.
- ക്രമീകരിക്കാവുന്ന ഐസ് കനം: Allows selection of ice cube size.
- Timing/Reservation: Sets scheduled ice production times.

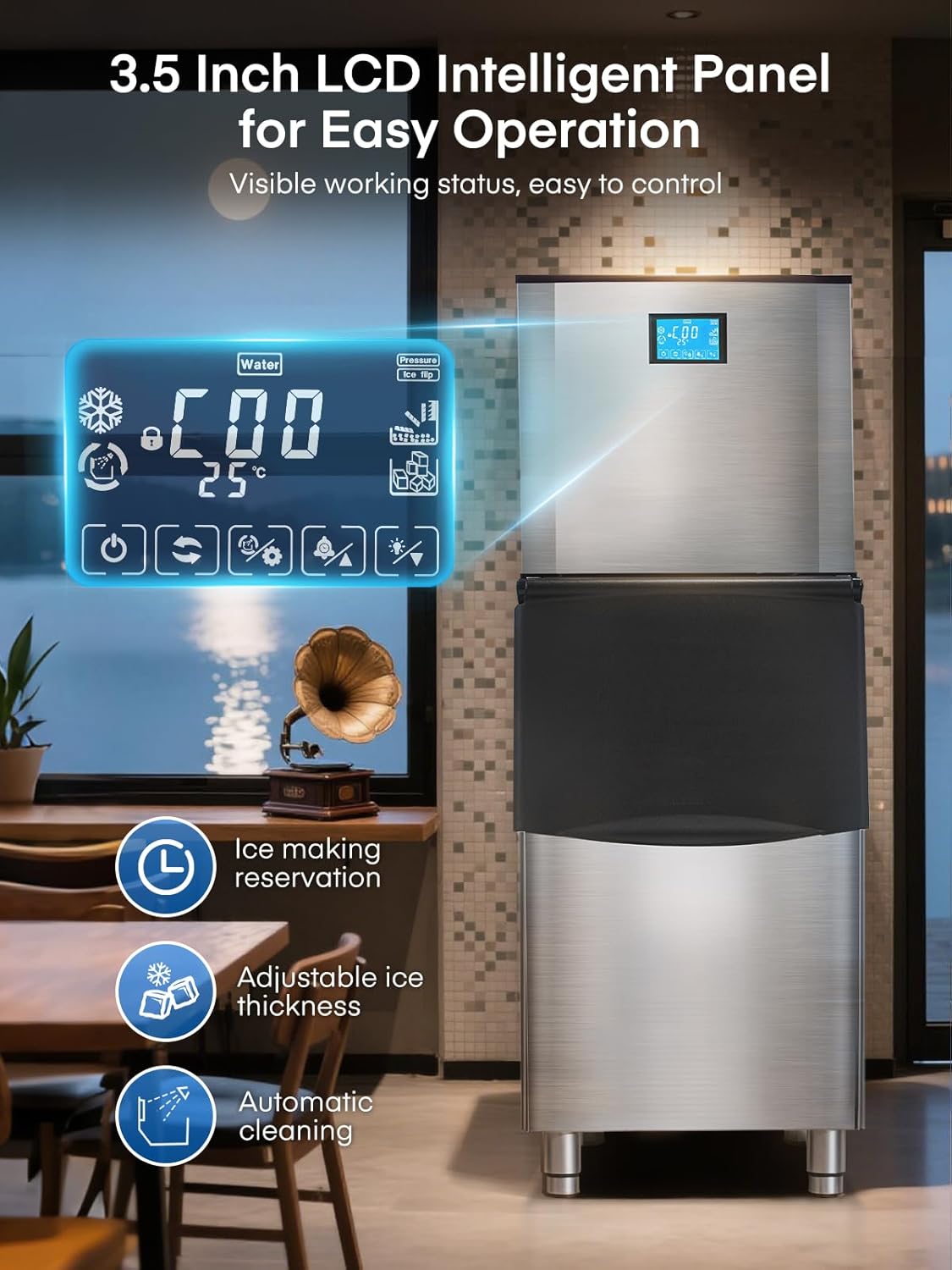

ചിത്രം: ഒരു ക്ലോസ്-അപ്പ് view of the ice maker's 3.5-inch LCD control panel, displaying various operational statuses and control options.
5.2 ഐസ് ഉത്പാദനം ആരംഭിക്കുന്നു
- ജലവിതരണം ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്നും ഓണാക്കിയിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- Press the 'Power' button on the LCD panel to turn on the machine.
- The machine will automatically begin the ice-making cycle. Ice production typically takes 8-15 minutes per cycle.
5.3 Adjusting Ice Cube Thickness
The ice maker allows you to adjust the thickness of the ice cubes to suit different needs:
- Thin Ice: Ideal for quick chilling, typically 5-8 minutes.
- Medium Ice: Standard size for drinks, typically 8-11 minutes.
- Thick Ice: Longer-lasting ice, typically 11-15 minutes.
Use the corresponding buttons on the LCD panel to select your desired ice thickness.
Image: Visual representation of different ice cube thicknesses (thin, medium, thick) and their suggested applications, such as seafood, drinks, and beer.
5.4 Intelligent Reservation (Scheduling)
The 24-hour intelligent reservation function allows you to schedule ice production in advance:
- Access the timing function on the LCD panel.
- Set the desired start and stop times for ice production.
- This feature is useful for ensuring a continuous supply of ice during peak hours or having ice ready for opening business hours.
Image: The ice maker's LCD panel showing the 24-hour intelligent reservation feature, allowing users to pre-set ice making times.
6. പരിപാലനം
6.1 ഓട്ടോമാറ്റിക് ക്ലീനിംഗ്
The ice maker is equipped with an automatic self-cleaning function:
- Press the 'Auto-Clean' button on the LCD panel to initiate a 3-minute cleaning cycle.
- Regular use of this function helps maintain hygiene and ice quality.
Image: The ice maker's LCD panel highlighting the 'Automatic Cleaning' function, which can be activated with a single touch for a 3-minute cleaning cycle.
6.2 പൊതുവായ ശുചീകരണം
- Wipe the exterior of the stainless steel unit with a soft, damp തുണി. ഉരച്ചിലുകൾ ഉള്ള ക്ലീനറുകൾ ഒഴിവാക്കുക.
- Periodically clean the interior of the ice storage bin with a mild detergent and rinse thoroughly.
- Ensure the drain is clear of any blockages.
6.3 വാട്ടർ ഫിൽട്ടർ മാറ്റിസ്ഥാപിക്കൽ
The water filter should be replaced periodically to ensure optimal water quality and ice production. Refer to the filter manufacturer's guidelines for replacement frequency, typically every 3-6 months depending on water quality and usage.
7. പ്രശ്നപരിഹാരം
- ഐസ് ഉത്പാദനം ഇല്ല: Check water supply connection, power connection, and ensure the machine is turned on. Verify no 'Water Shortage' alert is active.
- Ice Quality Issues: Ensure the water filter is clean and properly installed. Consider replacing the filter if ice taste or clarity is poor.
- മെഷീൻ ആരംഭിക്കുന്നില്ല: പവർ കോർഡ്, ഔട്ട്ലെറ്റ്, സർക്യൂട്ട് ബ്രേക്കർ എന്നിവ പരിശോധിക്കുക.
- അമിതമായ ശബ്ദം: Ensure the unit is level and stable. Check for any obstructions around the air-cooled compressor.
ഈ ഘട്ടങ്ങളിലൂടെ പരിഹരിക്കപ്പെടാത്ത പ്രശ്നങ്ങൾക്ക്, ദയവായി ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ നമ്പർ | ZB300 |
| ഐസ് ഉൽപാദന ശേഷി | Over 500 lbs/24 H |
| Ice Storage Bin Capacity | 350 പൗണ്ട് |
| ഐസ് നിർമ്മാണ സൈക്കിൾ സമയം | 8-15 minutes (for 182 cubes) |
| ഉൽപ്പന്ന അളവുകൾ (D x W x H) | 33.5" x 22.3" x 65" |
| ഭാരം | 262 പൗണ്ട് |
| വാട്ട്tage | 1200 വാട്ട്സ് |
| Insulation Duration | 8-11 മണിക്കൂർ വരെ |
9. വാറൻ്റിയും പിന്തുണയും
The FOHERE Commercial Ice Maker Machine ZB300 comes with a 3-year protection plan. FOHERE also provides 7*24 hours after-sales service for customer support.
For further assistance or to inquire about warranty claims, please visit the official FOHERE Store on Amazon അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുക.
