TODIMART D5 Electric Scooter User Manual

1. ആമുഖം

Welcome to the user manual for your TODIMART D5 Electric Scooter. This guide provides essential information for the safe assembly, operation, maintenance, and troubleshooting of your scooter. Please read it thoroughly before your first ride to ensure optimal performance and safety. Keep this manual for future reference.

2 സുരക്ഷാ വിവരങ്ങൾ

Your safety is paramount. Operating an electric scooter carries inherent risks. Always adhere to the following safety guidelines:

• സംരക്ഷണ ഗിയർ ധരിക്കുക: Always wear a certified helmet, knee pads, elbow pads, and appropriate footwear when riding.
• പ്രീ-റൈഡ് പരിശോധന: Before each ride, check the brakes, tire pressure, battery level, and ensure all quick-release mechanisms are securely fastened.
• ട്രാഫിക് നിയമങ്ങൾ പാലിക്കുക: Familiarize yourself with and obey all local traffic laws and regulations regarding electric scooters.
• പരിസ്ഥിതി വ്യവസ്ഥകൾ: Avoid riding in heavy rain, snow, ice, or on extremely wet or slippery surfaces. The scooter has an IP55 waterproof rating, but it is not designed for submersion or heavy water exposure.
• ഭാര പരിധി: പരമാവധി ലോഡ് കപ്പാസിറ്റി 150 കി.ഗ്രാം (330 പൗണ്ട്) കവിയരുത്.
• പ്രായ നിയന്ത്രണം: This scooter is designed for adult use.
• ദൃശ്യപരത: Use the integrated lights and wear reflective clothing, especially when riding at night or in low-light conditions.
• DGT Approval: Please note that this product does not have DGT (Dirección General de Tráfico) approval, which may affect its legal use on public roads in Spain. Check local regulations.
• സർട്ടിഫിക്കേഷനുകൾ: The scooter complies with EN17128 standards and is CE certified.

3. പാക്കേജ് ഉള്ളടക്കം

Carefully unpack your TODIMART D5 Electric Scooter and check for the following items:

• 1 x TODIMART D5 Electric Scooter
• 1 x Power Charger
• 1 x ഉപയോക്തൃ മാനുവൽ
• 1 x ഇൻസ്റ്റലേഷൻ ടൂൾ കിറ്റ്

ഏതെങ്കിലും ഇനങ്ങൾ നഷ്ടപ്പെട്ടാലോ കേടുപാടുകൾ സംഭവിച്ചാലോ, ദയവായി ഉടൻ തന്നെ ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

Familiarize yourself with the main components and features of your TODIMART D5 Electric Scooter.

4.1 മൊത്തത്തിലുള്ള ഘടന

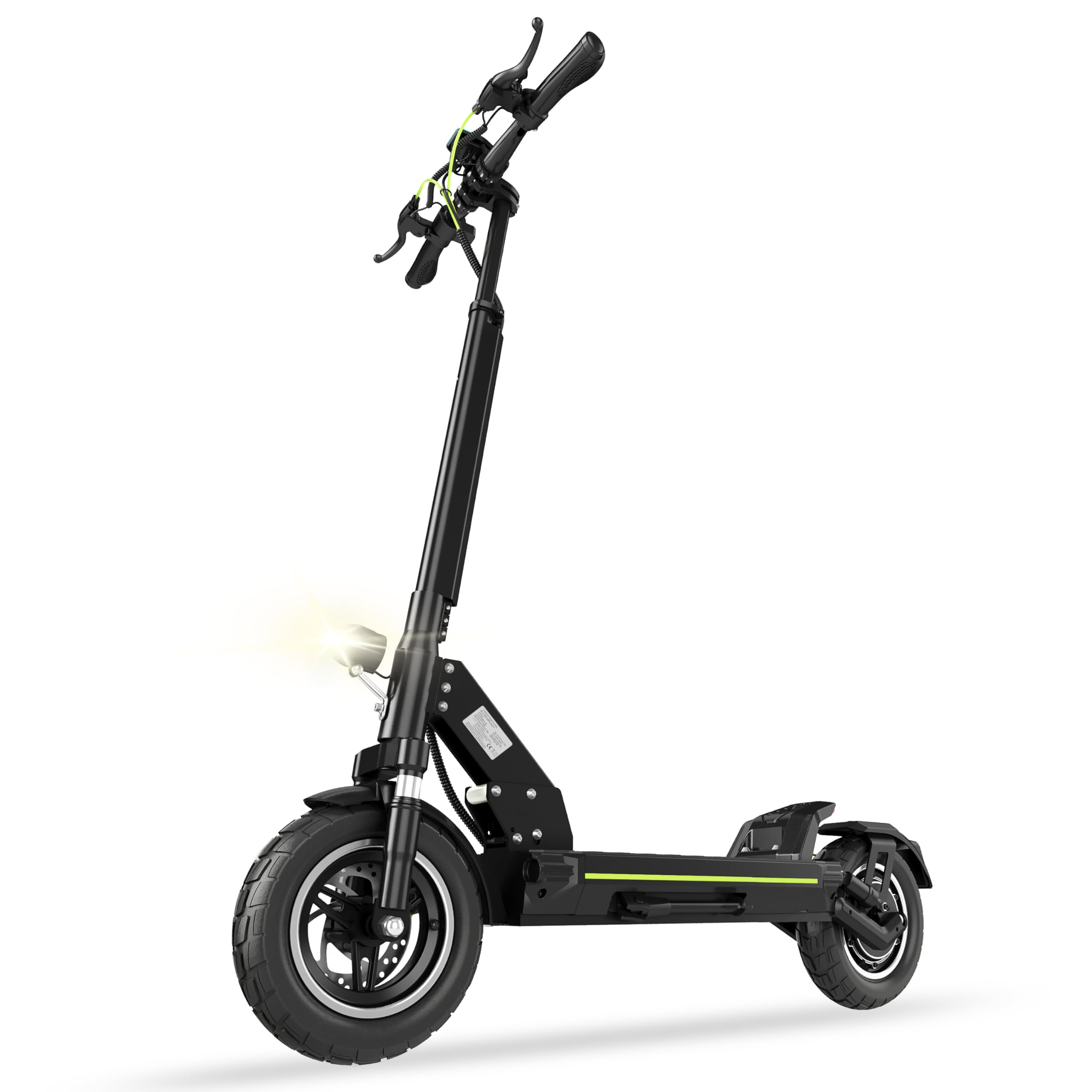

This image displays the complete TODIMART D5 Electric Scooter, highlighting its robust frame, 10-inch wheels, and general design. It provides a visual reference for the scooter's assembled form.

4.2 Battery and Range

The scooter is equipped with a 48V 10.4Ah high-capacity lithium-ion battery, offering a range of 40-45 km on a single charge. It features a smart Battery Management System (BMS) with integrated electrical protections for enhanced safety and longevity.

4.3 Motor and Performance

Powered by a 500W brushless motor (with a maximum peak power of 800W), the D5 scooter can easily climb inclines of up to 30°. It supports a maximum load of 150 kg and includes overheating protection for the motor.

4.4 സസ്പെൻഷൻ സിസ്റ്റം

Experience a comfortable ride with the reinforced dual spring suspension system, featuring two front and two rear shock absorbers designed to reduce vibrations on various terrains.

4.5 ബ്രേക്കിംഗ് സിസ്റ്റം

The scooter is equipped with a reliable dual braking system, combining an electronic brake with a mechanical disc brake on both the front and rear wheels for effective and safe stopping power.

4.6 Tires and Durability

Featuring 10-inch inflatable all-terrain tires, the D5 scooter is designed to handle various surfaces including paved roads, gravel paths, muddy trails, and snowy terrain. Its IP55 waterproof rating provides protection against dust and splashes.

4.7 Display and Lighting

The smart LED display shows real-time speed, battery level, and distance traveled. The scooter also features a powerful front LED headlight, a flashing rear light, and left/right turn signals for enhanced visibility and safety.

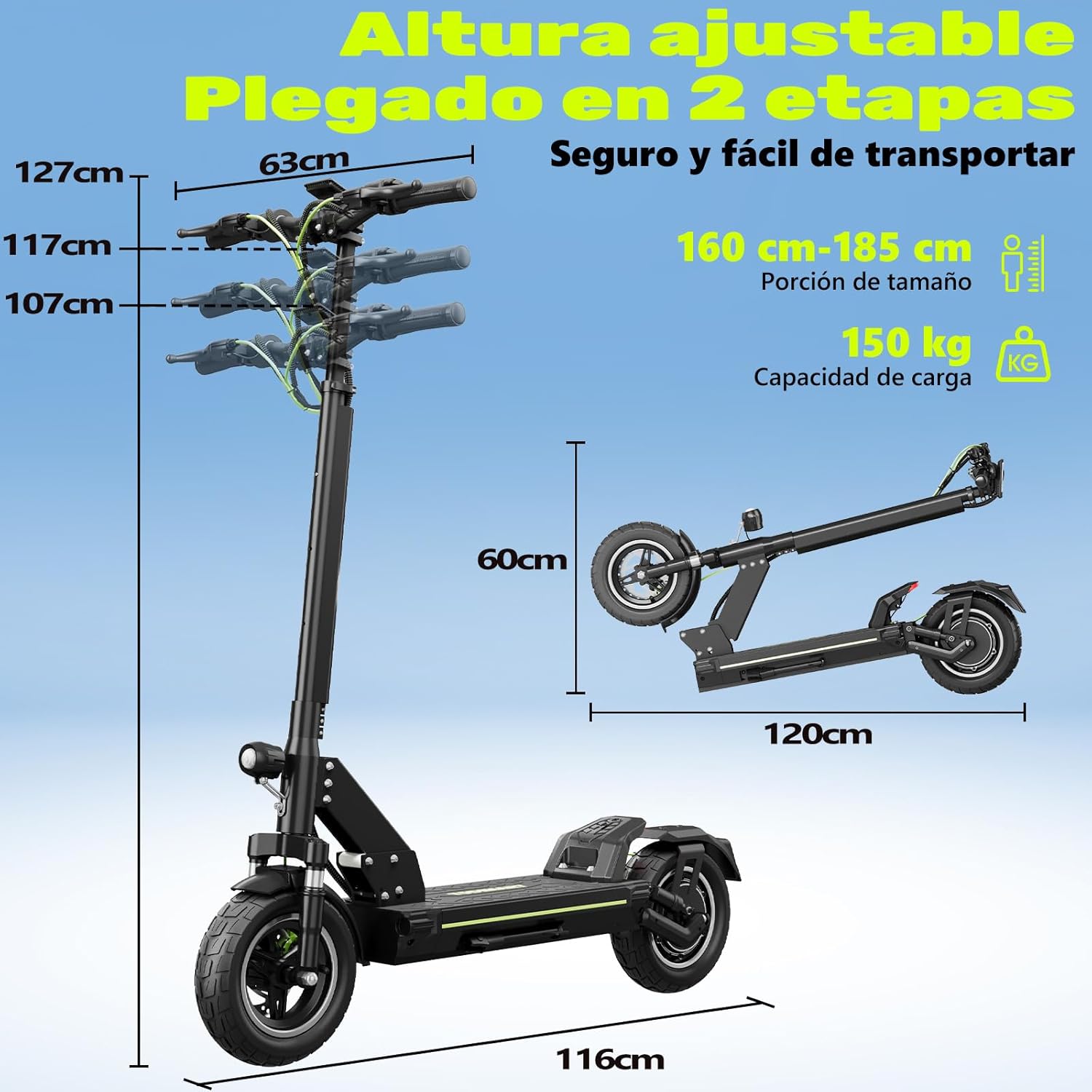

4.8 Folding Mechanism and Dimensions

The D5 scooter features a two-step, three-second folding system for easy storage and transport. The handlebar height is adjustable (107cm, 117cm, 127cm) to accommodate riders between 160cm and 185cm. Its lightweight aluminum frame supports a maximum load of 150 kg.

5. സജ്ജീകരണം

Follow these steps to prepare your scooter for its first ride:

5.1 സ്കൂട്ടർ തുറക്കൽ

1. ഒരു പരന്ന പ്രതലത്തിൽ സ്കൂട്ടർ സ്ഥാപിക്കുക.
2. Locate the folding latch mechanism near the base of the steering column.
3. Release the latch and carefully lift the steering column until it locks into an upright position. Ensure the locking mechanism is fully engaged.
4. Raise the handlebars to your desired height and secure the quick-release clamp.

5.2 പ്രാരംഭ ചാർജിംഗ്

1. നിങ്ങളുടെ ആദ്യ യാത്രയ്ക്ക് മുമ്പ്, സ്കൂട്ടറിന്റെ ബാറ്ററി പൂർണ്ണമായും ചാർജ് ചെയ്യുക.
2. Locate the charging port, usually covered by a rubber flap, on the scooter's frame.
3. Connect the charger to the scooter, then plug the charger into a standard wall outlet.
4. The charger indicator light will typically show red during charging and turn green when fully charged. Charging time is approximately 10 hours.
5. Disconnect the charger once charging is complete and securely close the charging port cover.

5.3 റൈഡിന് മുമ്പുള്ള പരിശോധനകൾ

• Ensure the steering column is firmly locked in place.
• Check that both front and rear brakes are functioning correctly.
• Verify that the tires are adequately inflated (refer to tire sidewall for recommended pressure).
• Test the headlight, taillight, and turn signals.
• Confirm the battery level on the display.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Learn how to operate your TODIMART D5 Electric Scooter safely and efficiently.

6.1 പവർ ഓൺ/ഓഫ്

• To power on, press and hold the power button on the display panel for a few seconds.
• പവർ ഓഫ് ചെയ്യാൻ, ഡിസ്പ്ലേ ഓഫാകുന്നതുവരെ പവർ ബട്ടൺ വീണ്ടും അമർത്തിപ്പിടിക്കുക.

6.2 Speed Modes and Acceleration

• The scooter features three adjustable speed modes. Press the mode button on the display to cycle through them. The maximum speed is limited to 25 km/h in compliance with regulations.
• To accelerate, gently press the throttle lever. Start with the lowest speed mode until you are comfortable with the scooter's handling.

6.3 ക്രൂയിസ് നിയന്ത്രണം

• Activate cruise control via the smart LED panel. Once activated, maintain a consistent speed for a few seconds, and the scooter will hold that speed.
• To disengage cruise control, lightly press the brake lever or throttle.

6.4 ബ്രേക്കിംഗ്

• To slow down or stop, gently squeeze the brake levers on the handlebars. The scooter has dual electronic and mechanical disc brakes for efficient stopping.
• പ്രത്യേകിച്ച് ഉയർന്ന വേഗതയിൽ പെട്ടെന്ന് നിർത്തുന്നത് ഒഴിവാക്കാൻ ബ്രേക്കുകൾ സുഗമമായി പ്രയോഗിക്കുക.

6.5 ഡിസ്പ്ലേ ഫംഗ്ഷനുകൾ

• The LED display shows current speed, battery level, and total mileage.
• You can adjust display brightness and set an automatic power-off timer through the display settings.

6.6 സംഭരണത്തിനും ഗതാഗതത്തിനുമുള്ള മടക്കൽ

1. സ്കൂട്ടർ ഓഫാണെന്ന് ഉറപ്പാക്കുക.
2. ക്വിക്ക്-റിലീസ് cl റിലീസ് ചെയ്യുകamp on the handlebar and lower the handlebars to their lowest position.
3. Locate the folding latch mechanism at the base of the steering column.
4. Release the latch and carefully fold the steering column downwards until it clicks into place, securing it to the rear fender.
5. The compact folded size (120cm x 60cm) allows for easy storage in car trunks or on public transport.

7. പരിപാലനം

പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ സ്കൂട്ടറിന്റെ ദീർഘായുസ്സും സുരക്ഷിതമായ പ്രവർത്തനവും ഉറപ്പാക്കുന്നു.

7.1 ബാറ്ററി കെയർ

• Charge the battery regularly, even if the scooter is not in use for extended periods (at least once a month).
• റീചാർജ് ചെയ്യുന്നതിനുമുമ്പ് ബാറ്ററി പൂർണ്ണമായും ഡിസ്ചാർജ് ചെയ്യുന്നത് ഒഴിവാക്കുക.
• സ്കൂട്ടറും ബാറ്ററിയും തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും അകറ്റി നിർത്തുക.

7.2 ടയർ അറ്റകുറ്റപ്പണികൾ

• Regularly check the tire pressure of your 10-inch inflatable tires. Proper inflation is crucial for ride comfort, range, and tire lifespan.
• Inspect tires for any signs of wear, punctures, or damage. Replace worn tires promptly.

7.3 ബ്രേക്ക് സിസ്റ്റം

• Periodically inspect the brake pads and cables for wear and proper adjustment.
• Ensure the brake levers operate smoothly and provide adequate stopping power. Adjust or replace components as needed.

7.4 വൃത്തിയാക്കൽ

• പരസ്യം ഉപയോഗിച്ച് സ്കൂട്ടർ വൃത്തിയാക്കുകamp cloth. Avoid using high-pressure water jets or harsh chemicals, which can damage electronic components.
• Ensure the charging port cover is securely closed during cleaning.

7.5 പൊതു പരിശോധന

• Regularly check all screws, bolts, and connections to ensure they are tight and secure.
• Inspect the frame for any cracks or damage.

8. പ്രശ്‌നപരിഹാരം

നിങ്ങളുടെ സ്കൂട്ടറിൽ നിങ്ങൾ നേരിട്ടേക്കാവുന്ന പൊതുവായ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.

For issues not listed here or if troubleshooting steps do not resolve the problem, please contact TODIMART customer support.

9 സ്പെസിഫിക്കേഷനുകൾ

Detailed technical specifications for the TODIMART D5 Electric Scooter.

10. വാറൻ്റിയും പിന്തുണയും

TODIMART is committed to providing quality products and customer satisfaction.

10.1 ഉൽപ്പന്ന വാറന്റി

Your TODIMART D5 Electric Scooter comes with a 1 വർഷത്തെ പരിമിത വാറൻ്റി from the date of purchase. This warranty covers manufacturing defects and includes free after-sales service, returns, and refunds as per applicable terms and conditions.

10.2 ഉപഭോക്തൃ പിന്തുണ

For any questions, technical assistance, warranty claims, or support with insurance and registration, please contact TODIMART customer service. Refer to your purchase documentation or the seller's contact information for the most direct support channels.

Please have your product model (D5) and serial number ready when contacting support to expedite assistance.
