1. ആമുഖം
ABSINA ബാറ്ററി ചാർജർ X4 തിരഞ്ഞെടുത്തതിന് നന്ദി. AA, AAA, 9V വലുപ്പത്തിലുള്ള NiMH, NiCd റീചാർജ് ചെയ്യാവുന്ന ബാറ്ററികൾ ചാർജ് ചെയ്യുന്നതിനാണ് ഈ ഉപകരണം രൂപകൽപ്പന ചെയ്തിരിക്കുന്നത്. ശരിയായ പ്രവർത്തനം ഉറപ്പാക്കുന്നതിനും ചാർജറിനോ ബാറ്ററികൾക്കോ കേടുപാടുകൾ സംഭവിക്കുന്നത് തടയുന്നതിനും ആദ്യം ഉപയോഗിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ ശ്രദ്ധാപൂർവ്വം വായിക്കുക.
ചിത്രം 1.1: വിവിധ തരം ബാറ്ററികൾക്കായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്ന നാല് ചാർജിംഗ് സ്ലോട്ടുകളും LED ഇൻഡിക്കേറ്ററുകളുമുള്ള ഒരു കോംപാക്റ്റ് ബ്ലാക്ക് യൂണിറ്റായ ABSINA ബാറ്ററി ചാർജർ X4.
2. പ്രധാന സുരക്ഷാ നിർദ്ദേശങ്ങൾ
ബാറ്ററി ചാർജർ ഉപയോഗിക്കുമ്പോൾ എല്ലായ്പ്പോഴും ഈ അടിസ്ഥാന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:
- ഈ ചാർജർ NiMH, NiCd റീചാർജ് ചെയ്യാവുന്ന ബാറ്ററികൾക്കായി മാത്രം രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു. റീചാർജ് ചെയ്യാൻ കഴിയാത്ത ബാറ്ററികളോ മറ്റ് തരത്തിലുള്ള ബാറ്ററികളോ (ഉദാ: ആൽക്കലൈൻ, ലിഥിയം-അയൺ) ചാർജ് ചെയ്യാൻ ശ്രമിക്കരുത്, കാരണം ഇത് പൊട്ടിത്തെറിക്കുന്നതിനോ, പൊട്ടുന്നതിനോ, ചോർച്ചയ്ക്കോ കാരണമായേക്കാം, അതുവഴി വ്യക്തിപരമായ പരിക്കിനോ സ്വത്ത് നാശത്തിനോ കാരണമാകാം.
- ചാർജർ വീടിനകത്തും വരണ്ട കാലാവസ്ഥയിലും മാത്രം ഉപയോഗിക്കുക. മഴ, ഈർപ്പം അല്ലെങ്കിൽ തീവ്രമായ താപനില എന്നിവയിൽ അത് തുറന്നുകാട്ടരുത്.
- ചാർജ് ചെയ്യുമ്പോൾ ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക. ചാർജർ മൂടരുത്.
- ചാർജർ ഡിസ്അസംബ്ലിംഗ് ചെയ്യുകയോ പരിഷ്കരിക്കുകയോ ചെയ്യരുത്. എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക.
- കുട്ടികൾക്കും വളർത്തുമൃഗങ്ങൾക്കും ലഭ്യമാകാതെ ചാർജർ സൂക്ഷിക്കുക.
- ഉപയോഗത്തിലില്ലാത്തപ്പോഴോ വൃത്തിയാക്കുന്നതിന് മുമ്പോ പവർ ഔട്ട്ലെറ്റിൽ നിന്ന് ചാർജർ അൺപ്ലഗ് ചെയ്യുക.
- ചാർജറിനോ പവർ കോർഡിനോ കേടുപാടുകൾ സംഭവിച്ചാൽ, ഉടൻ ഉപയോഗം നിർത്തുക.
- ശരിയായ പോളാരിറ്റി (+/-) ഉള്ള ബാറ്ററികൾ ഇടുക. തെറ്റായി ഇടുന്നത് കേടുപാടുകൾക്ക് കാരണമാകും.
3. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ അടങ്ങിയിരിക്കണം:
- 1 x ABSINA ബാറ്ററി ചാർജർ X4 (മോഡൽ 301001)
- 1 x ഇൻസ്ട്രക്ഷൻ മാനുവൽ (ഈ ഡോക്യുമെന്റ്)
കുറിപ്പ്: ചാർജറിനൊപ്പം ബാറ്ററികൾ ഉൾപ്പെടുത്തിയിട്ടില്ല.
4. ഉൽപ്പന്ന സവിശേഷതകൾ
കാര്യക്ഷമവും സുരക്ഷിതവുമായ ബാറ്ററി ചാർജിംഗിനായി ABSINA ബാറ്ററി ചാർജർ X4 നൂതന സവിശേഷതകൾ വാഗ്ദാനം ചെയ്യുന്നു:
- മൾട്ടി-ബാറ്ററി അനുയോജ്യത: 1-4 മൈക്രോ AAA, 1-4 മിഗ്നോൺ AA, അല്ലെങ്കിൽ 1-2 E-ബ്ലോക്ക് 9V NiMH/NiCd ബാറ്ററികൾ ഒരേസമയം ചാർജ് ചെയ്യുന്നു.
- സിംഗിൾ ബേ മോണിറ്ററിംഗ്: ഓരോ ചാർജിംഗ് സ്ലോട്ടും സ്വതന്ത്രമായി നിരീക്ഷിക്കപ്പെടുന്നു, ഇത് വ്യക്തിഗത ബാറ്ററികളുടെ ഒപ്റ്റിമൽ ചാർജിംഗ് അനുവദിക്കുന്നു.
- ബാറ്ററി പൂർണ്ണ കണ്ടെത്തൽ: ബാറ്ററികൾ പൂർണ്ണമായി ചാർജ്ജ് ആകുമ്പോൾ യാന്ത്രികമായി കണ്ടെത്തുകയും ശേഷി നിലനിർത്താൻ പൾസ് ട്രിക്കിൾ ചാർജിലേക്ക് മാറുകയും ചെയ്യുന്നു.
- ബാറ്ററി തകരാർ കണ്ടെത്തൽ: ബാറ്ററികൾ ഘടിപ്പിച്ച ഉടൻ തന്നെ തകരാറുകൾ തിരിച്ചറിയുന്നു.
- റിപ്പയർ മോഡ്: ആഴത്തിൽ ഡിസ്ചാർജ് ചെയ്ത ബാറ്ററികൾക്ക് മൃദുവായ പ്രീ-ചാർജും കുറഞ്ഞ ചാർജിംഗ് കറന്റും ഉണ്ട്.
- ഫാസ്റ്റ് ചാർജിംഗ്: മൈക്രോകൺട്രോളർ നിരീക്ഷിക്കുന്ന ചാർജിംഗ് നിയന്ത്രണം ഏകദേശം 2 മണിക്കൂറിനുള്ളിൽ ചാർജ് ചെയ്യാൻ അനുവദിക്കുന്നു (ബാറ്ററി ശേഷി അനുസരിച്ച് വ്യത്യാസപ്പെടുന്നു).
- ഒന്നിലധികം ഓവർചാർജ് സംരക്ഷണം: ബാറ്ററി സുരക്ഷയും ദീർഘായുസ്സും ഉറപ്പാക്കുന്നു.
- LED സ്റ്റാറ്റസ് ഇൻഡിക്കേറ്റർ: ഓരോ ബാറ്ററിയുടെയും ചാർജിംഗ് നിലയെക്കുറിച്ച് വ്യക്തമായ ദൃശ്യ ഫീഡ്ബാക്ക് നൽകുന്നു.
- യാന്ത്രിക ഷട്ട്ഡൗൺ: ബാറ്ററികൾ പൂർണ്ണമായി ചാർജ് ചെയ്തുകഴിഞ്ഞാൽ ചാർജർ സ്വയമേവ ഓഫാകും അല്ലെങ്കിൽ ചാർജ്ജ് കുറയും.

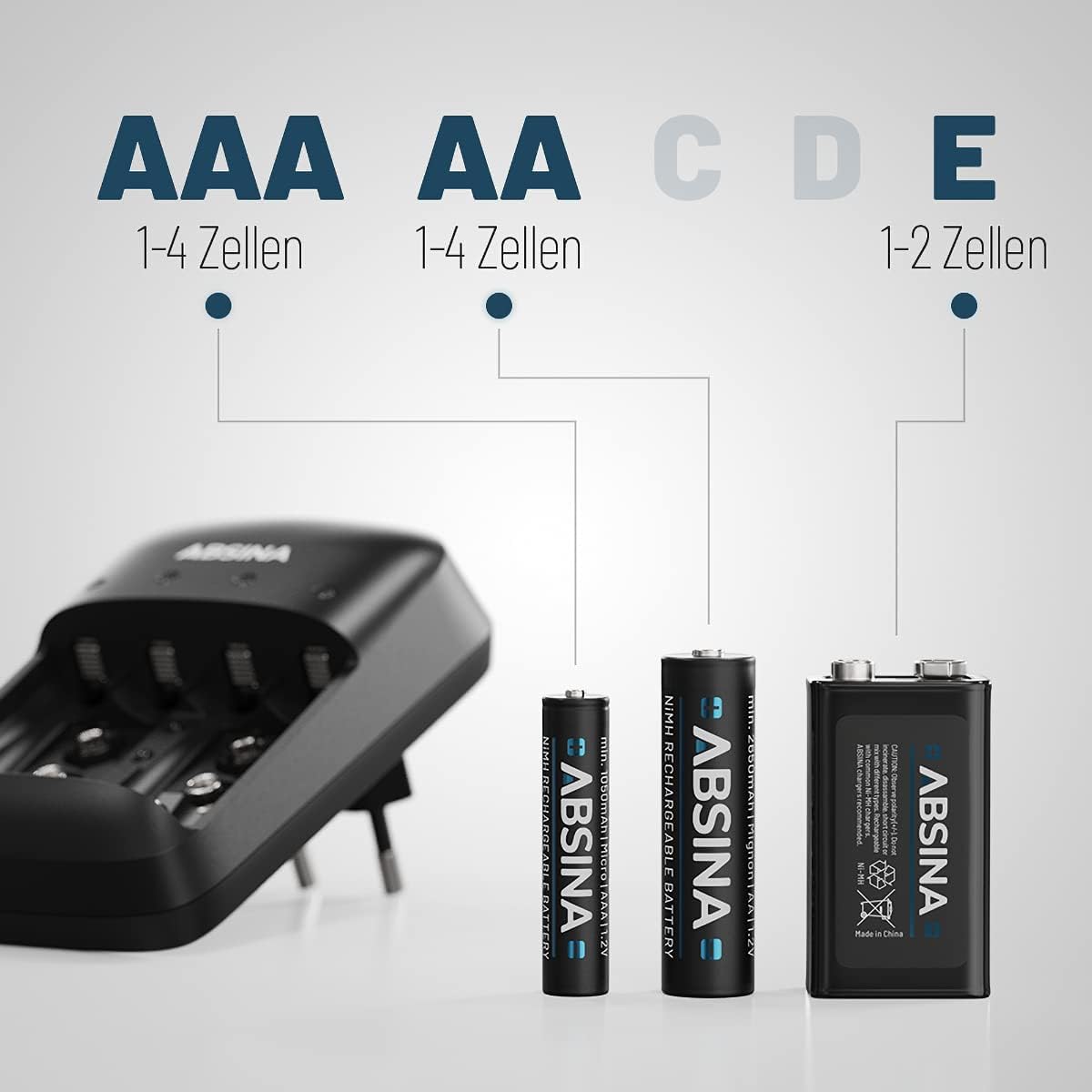

ചിത്രം 4.1: 1-4 AAA സെല്ലുകൾ, 1-4 AA സെല്ലുകൾ, 1-2 9V സെല്ലുകൾ എന്നിവയുമായുള്ള ചാർജറിന്റെ അനുയോജ്യത കാണിക്കുന്ന ചിത്രീകരണം.
ചിത്രം 4.2: ചാർജറിന്റെ LED സ്റ്റാറ്റസ് ഇൻഡിക്കേറ്ററുകളുടെ ക്ലോസ്-അപ്പ്, ബാറ്ററികൾ ചാർജ് ചെയ്യുന്നതിനോ / ചാർജ് ചെയ്യുന്നതിനോ ഉള്ള പച്ച ലൈറ്റുകളും തകരാറുള്ള ബാറ്ററിക്ക് ചുവന്ന ലൈറ്റും കാണിക്കുന്നു.
ചിത്രം 4.3: ചുവന്ന എൽഇഡിയുള്ള ചാർജർ, ബാറ്ററി തകരാറിലാണെന്ന് സൂചിപ്പിക്കുന്നു, അതിന്റെ തകരാർ കണ്ടെത്തൽ സവിശേഷത കാണിക്കുന്നു.
5. സജ്ജീകരണം
- ചാർജർ അൺപാക്ക് ചെയ്യുക: ABSINA ബാറ്ററി ചാർജർ X4 അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. എന്തെങ്കിലും കേടുപാടുകൾ സംഭവിച്ചിട്ടുണ്ടോ എന്ന് പരിശോധിക്കുക.
- ഒരു ലൊക്കേഷൻ തിരഞ്ഞെടുക്കുക: ചാർജർ പരന്നതും സ്ഥിരതയുള്ളതും തീപിടിക്കാത്തതുമായ ഒരു പ്രതലത്തിൽ വയ്ക്കുക. പ്രദേശം നന്നായി വായുസഞ്ചാരമുള്ളതാണെന്നും നേരിട്ടുള്ള സൂര്യപ്രകാശം, താപ സ്രോതസ്സുകൾ അല്ലെങ്കിൽ ഈർപ്പം എന്നിവയിൽ നിന്ന് അകറ്റി നിർത്തുന്നുണ്ടെന്നും ഉറപ്പാക്കുക.
- പവറിലേക്ക് ബന്ധിപ്പിക്കുക: ചാർജർ നേരിട്ട് ഒരു സ്റ്റാൻഡേർഡ് എസി പവർ ഔട്ട്ലെറ്റിലേക്ക് (100-240V AC, 50-60Hz) പ്ലഗ് ചെയ്യുക. ലോകമെമ്പാടുമുള്ള ഉപയോഗത്തിനായി ചാർജർ രൂപകൽപ്പന ചെയ്തിരിക്കുന്നു.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
നിങ്ങളുടെ റീചാർജ് ചെയ്യാവുന്ന ബാറ്ററികൾ ചാർജ് ചെയ്യാൻ ഈ ഘട്ടങ്ങൾ പാലിക്കുക:
- ബാറ്ററികൾ ചേർക്കുക: 1 മുതൽ 4 AA അല്ലെങ്കിൽ AAA NiMH/NiCd ബാറ്ററികൾ, അല്ലെങ്കിൽ 1 മുതൽ 2 9V NiMH/NiCd ബാറ്ററികൾ അനുബന്ധ ചാർജിംഗ് സ്ലോട്ടുകളിൽ ഇടുക. ചാർജറിലും ബാറ്ററികളിലും സൂചിപ്പിച്ചിരിക്കുന്നതുപോലെ ശരിയായ പോളാരിറ്റി (+ ഉം - ഉം) ഉറപ്പാക്കുക.
- ഓട്ടോമാറ്റിക് ചാർജിംഗ് ആരംഭം: ചാർജർ ബാറ്ററി തരം സ്വയമേവ കണ്ടെത്തി ചാർജിംഗ് പ്രക്രിയ ആരംഭിക്കും. ഓരോ സ്ലോട്ടിനുമുള്ള LED ഇൻഡിക്കേറ്റർ പച്ച നിറത്തിൽ പ്രകാശിക്കും, ഇത് സജീവമായ ചാർജിംഗ് സൂചിപ്പിക്കുന്നു. ഒരു ചുവന്ന LED പ്രത്യക്ഷപ്പെട്ടാൽ, ബാറ്ററി തകരാറിലാണെന്ന് അർത്ഥമാക്കുന്നു (ട്രബിൾഷൂട്ടിംഗ് കാണുക).
- ചാർജിംഗ് നില:
- പച്ച LED (സോളിഡ്): ബാറ്ററി ചാർജ് ചെയ്യുന്നു.
- പച്ച LED (ചാർജ് ചെയ്തതിനുശേഷം സോളിഡ്): ബാറ്ററി പൂർണ്ണമായും ചാർജ് ചെയ്തു, ചാർജർ ട്രിക്കിൾ ചാർജിലേക്ക് മാറി.
- ചുവന്ന LED (സോളിഡ്): ബാറ്ററി തകരാറിലാണെന്ന് കണ്ടെത്തി. ബാറ്ററി നീക്കം ചെയ്യുക.
- ചാർജിംഗ് സമയം: ബാറ്ററി ശേഷിയും ഡിസ്ചാർജ് നിലയും അനുസരിച്ച് ചാർജിംഗ് സമയം വ്യത്യാസപ്പെടുന്നു. സാധാരണ AA ബാറ്ററികൾക്ക് (2500mAh), ചാർജ് ചെയ്യാൻ ഏകദേശം 2 മണിക്കൂർ എടുത്തേക്കാം. എസ്റ്റിമേറ്റുകൾക്കായി സ്പെസിഫിക്കേഷൻസ് വിഭാഗത്തിലെ "ചാർജിംഗ് ടൈം ടേബിൾ" കാണുക.
- ബാറ്ററികൾ നീക്കം ചെയ്യുക: ബാറ്ററിയുടെ LED ഇൻഡിക്കേറ്റർ കടും പച്ച നിറമായി (പൂർണ്ണ ചാർജ്ജ് സൂചിപ്പിക്കുന്നത്) മാറുമ്പോൾ, നിങ്ങൾക്ക് ബാറ്ററി നീക്കം ചെയ്യാം. ചാർജർ ആ പ്രത്യേക സ്ലോട്ട് ചാർജ് ചെയ്യുന്നത് യാന്ത്രികമായി നിർത്തും.
ചിത്രം 6.1: ബാറ്ററികൾ ഘടിപ്പിച്ച ചാർജർ, അനാവശ്യ ബട്ടണുകളില്ലാതെ അതിന്റെ ലളിതമായ പ്രവർത്തനം എടുത്തുകാണിക്കുന്നു.

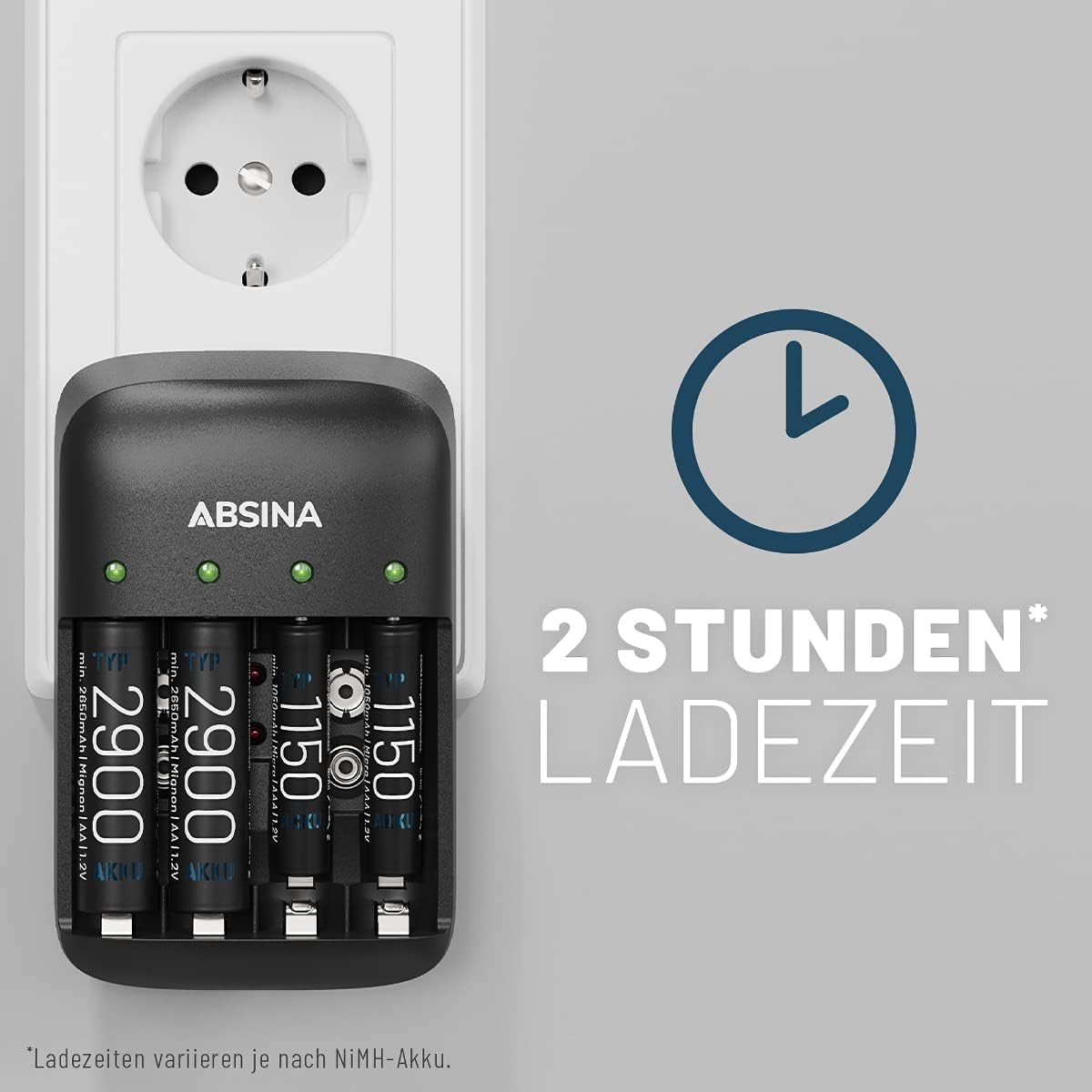

ചിത്രം 6.2: ചില ബാറ്ററി തരങ്ങൾക്ക് ഏകദേശം 2 മണിക്കൂർ ചാർജിംഗ് സമയത്തിന്റെ ദൃശ്യ പ്രാതിനിധ്യം.
ചിത്രം 6.3: ചാർജ് ചെയ്തതിനുശേഷം ചാർജറിന്റെ ഓട്ടോ-ഓഫ് പ്രവർത്തനം പൂർത്തിയായി, ഊർജ്ജം ലാഭിക്കുകയും അമിത ചാർജ് തടയുകയും ചെയ്യുന്നു.
7. പരിപാലനം
- വൃത്തിയാക്കൽ: വൃത്തിയാക്കുന്നതിന് മുമ്പ് പവർ ഔട്ട്ലെറ്റിൽ നിന്ന് ചാർജർ വിച്ഛേദിക്കുക. ചാർജറിന്റെ പുറംഭാഗം തുടയ്ക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ലിക്വിഡ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- സംഭരണം: ഉപയോഗത്തിലില്ലാത്തപ്പോൾ തണുത്തതും ഉണങ്ങിയതുമായ സ്ഥലത്ത് ചാർജർ സൂക്ഷിക്കുക.
- തടസ്സങ്ങൾ ഒഴിവാക്കുക: ചാർജിംഗ് സ്ലോട്ടുകളും വെന്റിലേഷൻ ഓപ്പണിംഗുകളും പൊടിയും അവശിഷ്ടങ്ങളും ഇല്ലാത്തതാണെന്ന് ഉറപ്പാക്കുക.
8. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ചാർജർ പ്രവർത്തിക്കുന്നില്ല / LED-കൾ പ്രകാശിക്കുന്നില്ല. | വൈദ്യുതി വിതരണം ഇല്ല. | ചാർജർ ഒരു ലൈവ് പവർ ഔട്ട്ലെറ്റിൽ സുരക്ഷിതമായി പ്ലഗ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. |
| ബാറ്ററിക്ക് വേണ്ടി ചുവന്ന LED പ്രകാശിക്കുന്നു. | കേടായ ബാറ്ററി അല്ലെങ്കിൽ തെറ്റായ ബാറ്ററി തരം. | ബാറ്ററി നീക്കം ചെയ്യുക. ഈ ചാർജർ NiMH/NiCd റീചാർജ് ചെയ്യാവുന്ന ബാറ്ററികൾക്ക് മാത്രമുള്ളതാണ്. ഇതൊരു NiMH/NiCd ബാറ്ററിയാണെങ്കിൽ, അത് ശാശ്വതമായി കേടായേക്കാം, പകരം വയ്ക്കേണ്ടതുണ്ട്. |
| ബാറ്ററികൾ പൂർണ്ണമായും ചാർജ് ചെയ്യുന്നില്ല അല്ലെങ്കിൽ കൂടുതൽ സമയമെടുക്കുന്നില്ല. | ബാറ്ററികൾ പഴയതാണ്, ആഴത്തിൽ ഡിസ്ചാർജ് ചെയ്തിരിക്കുന്നു, അല്ലെങ്കിൽ ശേഷി കുറവാണ്. | ചാർജറിൽ ആഴത്തിൽ ഡിസ്ചാർജ് ചെയ്ത ബാറ്ററികൾ നന്നാക്കാൻ ഒരു മോഡ് ഉണ്ട്. അത് പ്രവർത്തിപ്പിക്കാൻ അനുവദിക്കുക. പ്രശ്നങ്ങൾ നിലനിൽക്കുകയാണെങ്കിൽ, ബാറ്ററികൾ മാറ്റിസ്ഥാപിക്കേണ്ടി വന്നേക്കാം. ബാറ്ററികൾ NiMH/NiCd ആണെന്ന് ഉറപ്പാക്കുക. |
| ചാർജർ പ്രവർത്തിക്കുമ്പോൾ ചൂട് അനുഭവപ്പെടുന്നു. | സാധാരണ പ്രവർത്തനം. | ചാർജ് ചെയ്യുമ്പോൾ ചാർജറും ബാറ്ററികളും ചെറുതായി ചൂടാകുന്നത് സ്വാഭാവികമാണ്. ആവശ്യത്തിന് വായുസഞ്ചാരം ഉറപ്പാക്കുക. അമിതമായി ചൂടാകുകയാണെങ്കിൽ, ഉടൻ തന്നെ പ്ലഗ് അൺപ്ലഗ് ചെയ്ത് പിന്തുണയുമായി ബന്ധപ്പെടുക. |
9 സ്പെസിഫിക്കേഷനുകൾ
| മോഡൽ: | അബ്സീന എക്സ്4 (301001) |
| അനുയോജ്യമായ ബാറ്ററി തരങ്ങൾ: | NiMH, NiCd |
| അനുയോജ്യമായ ബാറ്ററി വലുപ്പങ്ങൾ: | AA (മിഗ്നോൺ), AAA (മൈക്രോ), 9V (ഇ-ബ്ലോക്ക്) |
| ഇൻപുട്ട് വോളിയംtage: | 100-240V എസി, 50-60Hz, 160mA |
| ഔട്ട്പുട്ട് കറന്റ് (AA/AAA): | ഓരോ സ്ലോട്ടിലും 500mA |
| ഔട്ട്പുട്ട് കറന്റ് (9V): | ഓരോ സ്ലോട്ടിലും 13mA |
| ചാർജിംഗ് സമയം (ഏകദേശം): |
|
| പ്രത്യേക സവിശേഷതകൾ: | സിംഗിൾ ബേ മോണിറ്ററിംഗ്, ബാറ്ററി ഫുൾ ഡിറ്റക്ഷൻ, പൾസ് ട്രിക്കിൾ ചാർജ്, ബാറ്ററി ഡിഫെക്റ്റ് ഡിറ്റക്ഷൻ, റിപ്പയർ മോഡ്, മൾട്ടിപ്പിൾ ഓവർചാർജ് പ്രൊട്ടക്ഷൻ, ഓട്ടോമാറ്റിക് ഷട്ട്ഡൗൺ, എൽഇഡി സ്റ്റാറ്റസ് ഇൻഡിക്കേറ്റർ |
| ഉൽപ്പന്ന അളവുകൾ: | 11.5 x 7.5 x 7 സെ.മീ |
| ഇനത്തിൻ്റെ ഭാരം: | 102 ഗ്രാം |
ചിത്രം 9.1: വ്യത്യസ്ത ബാറ്ററി ശേഷികൾക്കുള്ള ചാർജിംഗ് ടൈം ടേബിൾ കാണിക്കുന്ന പാക്കേജിംഗ് വിശദാംശങ്ങൾ.
ചിത്രം 9.2: ലോകമെമ്പാടുമുള്ള പ്രയോഗക്ഷമത, ബാറ്ററി റിപ്പയർ മോഡ്, ഒന്നിലധികം ഓവർചാർജ് സംരക്ഷണം, സിംഗിൾ ബേ മോണിറ്ററിംഗ്, മൈക്രോപ്രൊസസ്സർ നിയന്ത്രിത ചാർജിംഗ് തുടങ്ങിയ പ്രധാന സവിശേഷതകൾ എടുത്തുകാണിക്കുന്ന പാക്കേജിംഗ് വിശദാംശങ്ങൾ.
10. വാറൻ്റിയും പിന്തുണയും
ഗുണനിലവാരവും വിശ്വാസ്യതയും മനസ്സിൽ വെച്ചുകൊണ്ടാണ് ABSINA ഉൽപ്പന്നങ്ങൾ നിർമ്മിക്കുന്നത്. വാറന്റി വിവരങ്ങൾക്കും സാങ്കേതിക പിന്തുണയ്ക്കും, ദയവായി ഔദ്യോഗിക ABSINA കാണുക. webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ റീട്ടെയിലറെ ബന്ധപ്പെടുക.
ഉദ്യോഗസ്ഥൻ Webസൈറ്റ്: www.absina.de
കൂടുതൽ സഹായത്തിന്, ദയവായി ABSINA ഉപഭോക്തൃ സേവനവുമായി ബന്ധപ്പെടുക.
