1. ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of your XSDTS CS7 Smart Door Lock. Please read this manual thoroughly before installation and use to ensure proper functionality and security.
Figure 1.1: XSDTS CS7 Smart Door Lock showcasing its sleek design and smart features, including 3D face recognition and remote app control.
പ്രധാന സവിശേഷതകൾ:
- 7 അൺലോക്ക് രീതികൾ: 3D Face Recognition, Biometric Fingerprint, Password, IC Card, Tuya App, Manual Key, and Temporary Password.
- സംയോജിത ക്യാമറ: Smart monitoring camera for enhanced security.
- വിദൂര ആക്സസ്: Unlock and manage access from anywhere via the Tuya app.
- നീണ്ട ബാറ്ററി ലൈഫ്: 4200mAh battery provides over two months of operation.
- അടിയന്തര പവർ: USB power bank support for emergency unlocking.
- വിശാലമായ അനുയോജ്യത: Suitable for door thicknesses from 35mm to 100mm.
2. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
2.1 പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനകൾ
- നിങ്ങളുടെ വാതിലിന്റെ കനം 35mm നും 100mm നും ഇടയിലാണെന്ന് ഉറപ്പാക്കുക.
- Verify the door opening direction (left or right) as the lock can be adjusted.
- Confirm the door size matches the lock's dimensions (refer to Figure 2.1).

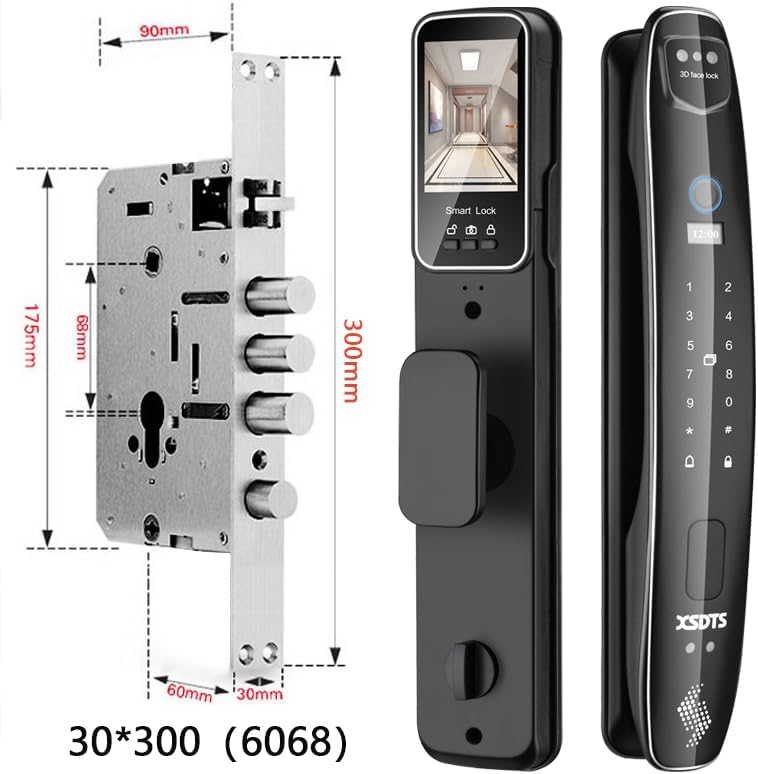

Figure 2.1: Detailed dimensions of the XSDTS CS7 Smart Door Lock and its internal components, including the lock body and mounting points.
2.2 ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ
പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ ഉൾപ്പെടുന്നു:
- ഫ്രണ്ട് പാനൽ (x1)
- പിൻ പാനൽ (x1)
- ലോക്ക് ബോഡി (x1)
- Lock Core (x1)
- Mechanical Keys (x2)
- Smart Cards (x4)
- USB ചാർജിംഗ് കേബിൾ (x1)
- Screw Fittings Set (x1)
- Instructions + Installation Drawings (x1)

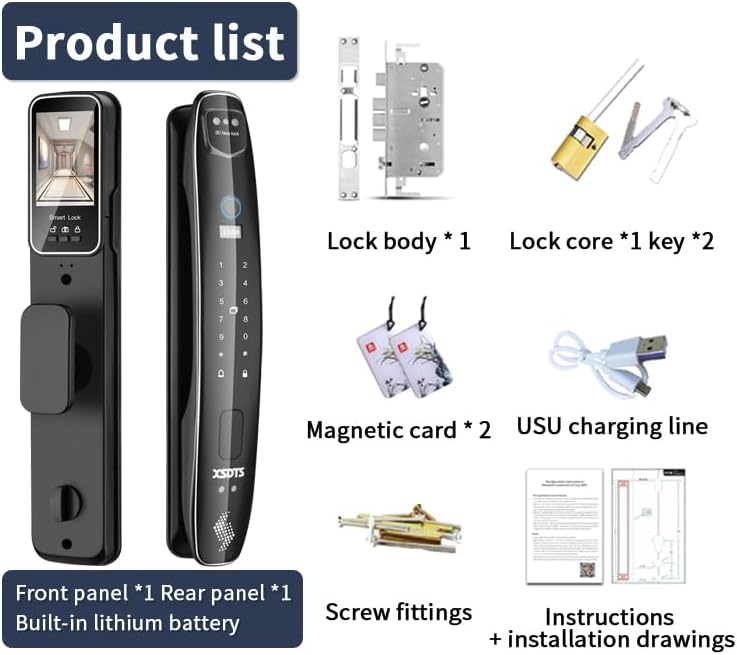

Figure 2.2: All components included in the XSDTS CS7 Smart Door Lock package, such as the front and rear panels, lock body, keys, smart cards, and installation hardware.
2.3 ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ
- Prepare the door according to the provided installation drawings.
- Install the lock body into the door.
- Connect the front and rear panels, ensuring all cables are properly routed.
- Secure the panels with the provided screw fittings.
- Test all unlocking methods to ensure correct installation.
3. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
3.1 അൺലോക്ക് രീതികൾ
Figure 3.1: Visual representation of the seven distinct unlocking methods available for the XSDTS CS7 Smart Door Lock.
- 3D Face Recognition: The lock features a 3D face recognition camera for quick and secure unlocking. Simply approach the lock, and it will automatically recognize your face and unlock.

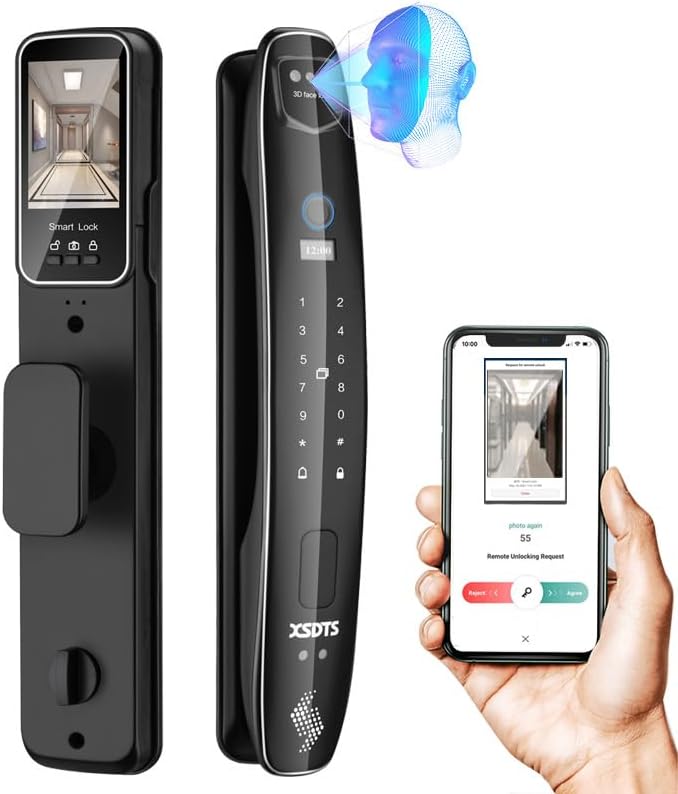

Figure 3.2: Demonstrates the 3D Face Recognition feature, allowing for quick, no-touch unlocking.
- ബയോമെട്രിക് ഫിംഗർപ്രിന്റ്: Place your registered finger on the fingerprint sensor for instant access. The AI fingerprint algorithm ensures high accuracy and fast recognition.
Figure 3.3: Illustrates the AI Fingerprint Algorithm, highlighting its 99.9% success rate and fast recognition time.
- പാസ്വേഡ്: Enter your numerical password on the keypad.
- ഐസി കാർഡ്: Tap a registered IC card on the designated area to unlock.
- Tuya App: Use the Tuya Smart app on your smartphone for remote unlocking and management.
ചിത്രം 3.4: ഓവർview of the Tuya or Smart Life app features, including remote unlock, temporary passwords, and information notifications.
- മാനുവൽ കീ: അടിയന്തര സാഹചര്യത്തിലോ ബാറ്ററി തീർന്നുപോകുമ്പോഴോ, അൺലോക്ക് ചെയ്യാൻ ഫിസിക്കൽ മെക്കാനിക്കൽ കീ ഉപയോഗിക്കുക.
- താൽക്കാലിക പാസ്വേഡ്: Generate time-limited or one-time passwords via the Tuya app for guests or service personnel. These codes are automatically deleted after use.
3.2 Remote Access via Tuya App
The Tuya app allows you to:
- Remotely unlock the door from anywhere in the world.
- Generate and manage temporary access codes.
- Receive real-time notifications about lock activity.
- View access logs.
To activate the mobile app, press the doorbell button on the lock.
4. പരിപാലനം
4.1 ബാറ്ററി മാനേജ്മെൻ്റ്
- The lock is powered by a 4200mAh battery, providing approximately two months of usage.
- A low battery audible alarm will sound to remind you to change or recharge the battery.
- In case of complete battery drain, use the backup mechanical key or connect a USB power bank to the emergency charging port to power the lock temporarily.
4.2 ശുചീകരണവും പരിചരണവും
- Wipe the lock surface with a soft, dry cloth.
- ഫിനിഷിനെ തകരാറിലാക്കുന്ന ഉരച്ചിലുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
- Keep the fingerprint sensor and camera lens clean for optimal performance.
5. പ്രശ്നപരിഹാരം
പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും:
| ഇഷ്യൂ | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ലോക്ക് പ്രതികരിക്കുന്നില്ല | Low battery or completely drained. | Recharge battery via USB power bank or use mechanical key. |
| വിരലടയാളം തിരിച്ചറിഞ്ഞില്ല | Fingerprint sensor is dirty or finger is not placed correctly. | Clean the sensor. Ensure your finger covers the sensor completely. Re-register fingerprint if issue persists. |
| Face recognition failure | Camera lens is obstructed or lighting conditions are poor. | Clean the camera lens. Ensure adequate lighting. Try adjusting your position. |
| Remote unlock not working | No internet connection on lock or phone, or app not configured correctly. | Check Wi-Fi connection for the lock and your phone. Ensure the Tuya app is properly set up and connected to the lock. |
If you encounter issues not listed here or require further assistance, please contact XSDTS customer support.
6 സ്പെസിഫിക്കേഷനുകൾ
Figure 6.1: Detailed product parameters including overall dimensions (410mm height, 80mm width for front panel, 70mm width for rear panel).
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡലിൻ്റെ പേര് | CS7 - Black |
| ബ്രാൻഡ് | XSDTS |
| മെറ്റീരിയൽ | അലുമിനിയം |
| നിറം | കറുപ്പ് |
| ശൈലി | ആധുനികം |
| പൂർത്തിയാക്കുന്നു | Lacquered |
| ആകൃതി | വൃത്താകൃതി |
| പ്രത്യേക സവിശേഷതകൾ | Resettable, Scratch Resistant, Fingerprint, Passcode Unlock, One Touch Lock |
| ആശയവിനിമയ പ്രോട്ടോക്കോൾ | വൈഫൈ |
| കൺട്രോളർ തരം | തുയ ആപ്പ് |
| ശുപാർശ ചെയ്യുന്ന ഉപയോഗങ്ങൾ | Families, Airbnb, Rentals, Offices, Business Departments |
| വാതിലിന്റെ കനം അനുയോജ്യത | 35mm - 100mm |
| ബാറ്ററി ശേഷി | 4200mAh (ഉൾപ്പെടുത്തിയിരിക്കുന്നു) |
7. വാറൻ്റിയും പിന്തുണയും
7.1 വാറൻ്റി വിവരങ്ങൾ
All XSDTS products come with a direct 12 മാസ വാറൻ്റി from the date of purchase. This warranty covers manufacturing defects and ensures the proper functioning of your smart door lock under normal use.
7.2 സാങ്കേതിക പിന്തുണ
XSDTS offers unlimited technical consultations to assist you with any questions or issues. Our team of certified technicians is available to provide support via:
- ഫോൺ പിന്തുണ
- തത്സമയ ചാറ്റ്
- വീഡിയോ കോളുകൾ
Additionally, we provide comprehensive installation, configuration, and solution videos to guide you through various processes. These resources will be made available to you after your purchase.
